Фитинги для труб PPR: полное руководство по типам, размерам и совместимости

Большинство проблем с фитингами PPR не видно в каталоге — они проявляются через три недели после того, как контейнер прибыл на место, когда монтажник не может получить чистый сварной шов между трубой и фитингом другой партии. Сами типы фитингов просты: уголки меняют направление, тройники разветвляют линии, муфты соединяют трубы. Разница между успешным проектом и рекламацией кроется в знании того, какие фитинги действительно свариваются с вашей трубой, каким размерам нужен переходник и где дешёвые изделия прячут свои недостатки.

Одна муфтовая сварка DN20 выдерживает ту же температуру плавления при давлении PN20 и при PN25 — для них используются одинаковые фитинги. Этот факт избавляет дистрибьюторов от необходимости заказывать два параллельных комплекта фитингов — и это именно тот нюанс, который общие списки «20 типов фитингов» никогда не упоминают.

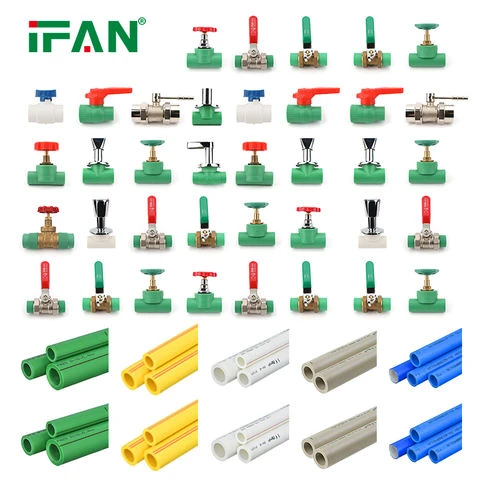

Фитинги PPR, которые вы реально будете заказывать

Полный каталог PPR содержит более 20 форм фитингов, но в стандартном проекте водоснабжения задействуется около десяти из них. Остальное — частные случаи. Ниже — рабочий набор с описанием функций и наиболее востребованных размеров.

Соединители и изменители направления

• Муфта: соединяет две трубы одного диаметра встык. Самый массовый фитинг на любом прямом участке.
• Уголки 90° и 45°: меняют направление трубопровода на поворотах и стояках. Уголок 90° продаётся в разы чаще.
• Равный тройник: разветвляет одну линию на две одного размера — для отводов от магистрали.
• Переходной тройник: отводит линию меньшего диаметра от магистрали большего (DN32 → DN20), не уменьшая весь трубопровод.

Переходы по диаметру и концевые элементы

• Переходник (переходная муфта): уменьшает или увеличивает диаметр — DN25 в DN20 наиболее распространён. Это именно та деталь, которую монтажники забывают заказать и потом плохо импровизируют.
• Заглушка: закрывает линию для опрессовки или будущего врезания.
• Крестовина: четырёхходовой узел. Узкоспециальная деталь — большинство схем обходится двумя тройниками.

Переходные и регулирующие элементы

• Резьбовой адаптер (наружная/внутренняя резьба): соединяет сварной PPR-трубопровод с резьбовыми металлическими элементами — кранами, счётчиками, насосами, водонагревателями.
• Разъёмная муфта (американка): резьбовое соединение, позволяющее разобрать линию для обслуживания без резки трубы.
• Шаровой кран / запорный вентиль: отсечка и регулировка потока — рассматриваются в отдельном разделе ниже.

Совместимость: где контейнерные заказы идут не так

Фитинг, выглядящий идентично, всё равно может не соединиться. Стыки PPR выполняются методом термической сварки, а не склейки — стенка трубы и раструб фитинга плавятся в единое целое. Это работает только при совпадении материалов и размеров. Три вида несовместимости вызывают почти все дефекты сварных швов.

Если фитинг и труба изготовлены из разных марок материала, шов может выглядеть безупречно и всё равно лопнуть под давлением через несколько месяцев. Соединение так и не стало монолитным — оно остыло как два слоя, прижатых друг к другу.

Материал должен совпадать: PP-R к PP-R

Все фитинги и трубы должны принадлежать к одному семейству полимеров — 100% первичный PP-R или совместимый сополимер PP-R. Требования к фитингам регулируются стандартом ISO 15874-3 — международным стандартом для PP-фитингов в системах горячего и холодного водоснабжения. Использование фитингов PPH (гомополимер) или PB (полибутилен) ради экономии нескольких центов — классическая катастрофа на объекте: температуры плавления различаются, поэтому две поверхности никогда не сплавляются полностью. Фитинги с вторичным сырьём вызывают ту же проблему, поскольку поведение расплава нестабильно от партии к партии. Именно поэтому покупатели требуют паспорта партий — именно документ гарантирует, что фитинг сварится как труба.

Толщина стенки (серия S) должна совпадать

Трубы и фитинги имеют маркировку серии S, соответствующую толщине стенки. Сочетайте трубу S2.5 с фитингом S2.5 или толще. Более тонкий фитинг на более толстой трубе оставляет недостаточно материала для качественного сплавления. Совпадение маркировки обеспечивает одинаковую глубину сплавления по всей системе.

PN20 и PN25 используют общие фитинги — размеры DN нет

Здесь начинающие импортёры допускают ошибку. Класс давления относится к трубе: PN20 выдерживает 20 бар, PN25 — 25 бар, и для них используются одни и те же фитинги — заказывайте один набор, не два. С диаметром всё иначе. DN20 (НД 20 мм) и DN25 (НД 25 мм) физически различны и не соединяются напрямую. Переход между размерами всегда требует переходника.

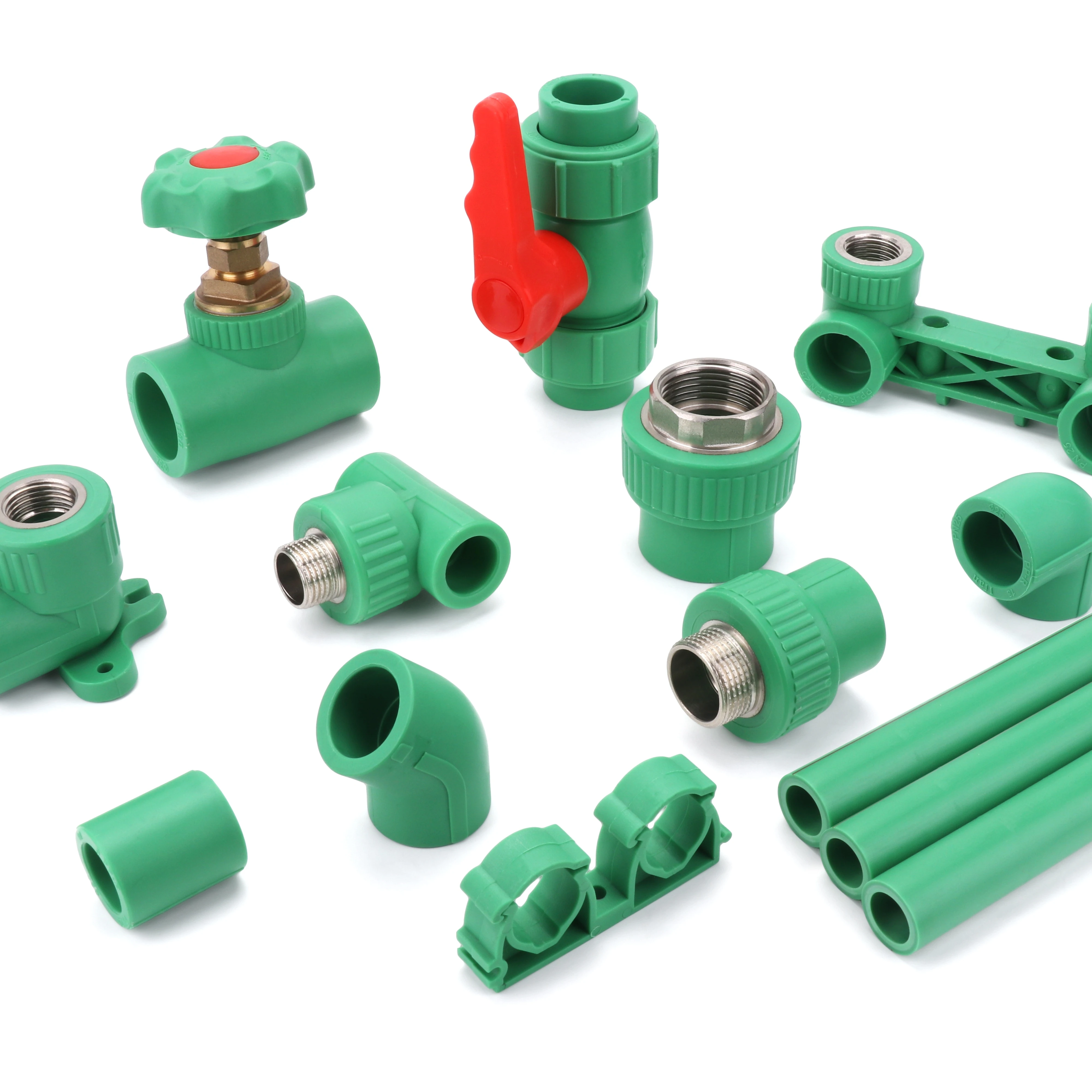

Резьбовые адаптеры: всё решает латунная вставка

В каждом месте соединения PPR с металлом — краном, водонагревателем, насосом, счётчиком — стык проходит через резьбовой адаптер с латунной вставкой, отлитой в пластике. Пластиковый корпус редко является точкой отказа. Им является латунь.

Адаптеры низкого качества используют тонкую или бедную медью латунь, которая корродирует и теряет захват резьбы; некоторые имеют гладкую вставку, которая прокручивается в пластике при затяжке. Оба варианта начинают течь в течение года-двух — когда монтажник давно ушёл. Два критерия отличают хороший адаптер от дешёвого:

• Рифлёная, а не гладкая: латунная вставка должна иметь рифлёный или шестигранный наружный профиль, чтобы фиксироваться в пластике и не проворачиваться при затяжке.
• Вес и ощущение резьбы: качественная латунь ощутимо тяжёлая, с чёткой, острой нарезкой. Лёгкие, мягкие вставки с грубой резьбой сигнализируют о низком содержании меди.

Выбор арматуры: шаровой кран vs вентиль vs американка

Три типа арматуры перекрывают потребности почти любого трубопровода. Неправильный выбор — это или плохой напор, или невозможность нормально обслужить систему впоследствии.

Для большинства магистральных линий водоснабжения выигрывает шаровой кран — четверть оборота для полного открытия или закрытия с минимальным сопротивлением потоку. Вентиль используйте только там, где нужна точная регулировка давления у точки водоразбора. Там, где линия подключается к насосу или водонагревателю, кран с американкой оправдывает более высокую цену: он разбирается для обслуживания без резки трубы.

Составление заявки на фитинги для контейнера

Дистрибьюторы теряют деньги на фитингах двумя способами: заказывая наугад и получая неликвид или заказывая мало уголков и переходников, из-за чего монтажники встают посреди работы. Грубое плановое соотношение позволяет избежать обоих сценариев.

• Отталкивайтесь от объёма труб: планируйте примерно 2–3 фитинга на каждую длину трубы, затем скорректируйте ассортимент.
• Приоритет — уголки и муфты: вместе они обычно составляют более половины всех фитингов на объекте водоснабжения.
• Не экономьте на переходниках: в любом проекте с DN20, DN25 и DN32 переходники нужны в каждом месте смены диаметра — именно эта деталь чаще всего оказывается в дефиците.
• Обеспечьте ассортимент резьбовых адаптеров: каждое подключение к сантехническому прибору или оборудованию — это переход PPR–металл.
• Смешивайте размеры в одном контейнере: низкий минимальный заказ, допускающий смешанные размеры DN20–DN160, позволяет соответствовать реальному спросу вместо закупки целых паллет одного размера.

Размерный профиль с наибольшим оборотом на большинстве жилых и лёгких коммерческих рынков — диапазон DN20–DN32. Большие диаметры до DN160 продаются под конкретные проекты и инфраструктурные работы — их лучше держать под заказ, а не на глубоком складе.

Conclusion

Типы фитингов — это простая часть. Что защищает ваш проект — и вашу репутацию поставщика — так это совпадение марки материала и толщины стенки между трубами и фитингами, правильный подбор переходников на каждом изменении диаметра и недопущение того, чтобы дешёвая латунная вставка погубила в остальном надёжную систему. Именно эти детали определяют, будет ли контейнер фитингов варить чисто или генерировать рекламации.

Если вы формируете заказ, начните с перечисления размеров и ожидаемого соотношения труба/фитинг, затем убедитесь, что каждый фитинг отгружается из той же марки PP-R, что и ваша труба. Вы можете ознакомиться с согласованными спецификациями трубы и фитинга и запросить коммерческое предложение, когда ваш список будет готов.
