Dimensionamiento de bucles de dilatación térmica en tuberías: cifras PPR para climas cálidos

Un lazo de expansión térmica en tuberías es lo más barato en un plano de fontanería y lo que más a menudo falta en él. Las uniones que fallan ocho meses después de la entrega rara vez son malas soldaduras. Son buenas soldaduras que soportan una carga que nadie calculó, porque un tramo recto de cuarenta metros de PP-R creció un cuarto de metro entre la puesta en marcha y el primer verano caluroso, y el único lugar al que podía ir ese movimiento era a un accesorio.

Aquí está el número que inicia cada uno de esos fallos: el PP-R monocapa tiene un coeficiente de expansión térmica lineal de 0,15 mm por metro por kelvin. El cobre es 17 × 10⁻⁶ por °C, que es 0,017. El plástico se mueve 8,8 veces más que el metal que un instalador pasó veinte años colocando, y nada en la tubería se lo dice.

Producción de tubería compuesta en IFAN: la capa de refuerzo que cambia el comportamiento de expansión de la tubería se incorpora durante la extrusión, por lo que el estado del refuerzo es una decisión de pedido de compra en lugar de una decisión en obra. Haga clic para reproducir en YouTube.

Cuánto se mueve realmente un tramo de tubería de plástico

Tres manuales de fabricantes independientes dan la misma cifra para PP-R monocapa, algo bastante inusual en esta industria como para mencionarlo. El manual Niron de NUPIGECO lista αₜ = 0,15 mm/mK.El catálogo técnico de Pestan imprime α = 0,15 mm/m°C.El manual FV AQUA de FV-Plast establece 0,15 para PP-R y PP-RCT de una sola capa. Mismo número, tres empresas, sin coordinación.

Ponga eso junto al cobre. Lahoja de datos de Lawton Tube le confiere al cobre un coeficiente de 17 × 10⁻⁶ por °C. Si divide 0,15 entre 0,017 obtiene 8,8. Verá la frase "diez veces más que el cobre" repetida en la prensa especializada y es suficientemente aproximada para una conversación, pero si dimensiona un brazo basándose en ella, estará sobrestimando el movimiento en un 13% antes de empezar. Use 8,8, o mejor, use los coeficientes directamente.

La única fórmula que necesita

Los tres manuales indican la misma expresión, que NUPIGECO denomina Fórmula B.1:

ΔL = α × L × ΔT — movimiento en mm, donde L es la longitud en metros entre dos puntos fijos y ΔT es el cambio de temperatura en kelvin.

Trabaje con una bajante real. Cuarenta metros de PP-R monocapa DN63, instalados en un día en que la tubería estaba a 30 °C, y que luego transporta agua a 70 °C. ΔT es 40. Por lo tanto, 0,15 × 40 × 40 = 240 mm. No tiene que confiar en esa aritmética tampoco — la Tabla 38 de Pestan tiene una fila para 40 m y una columna para ΔT 40, y la celda indica 240 mm.

Doscientos cuarenta milímetros. Esa es la longitud de un destornillador grande, y la está generando una tubería que parece completamente estática. Si ambos extremos están soldados a accesorios que a su vez están anclados, ese movimiento no desaparece; se convierte en tensión en la pared de la tubería y en esfuerzo cortante en los enchufes. Esa tensión se suma a la presión que la tubería ya está soportando, por lo que vale la pena leerlo junto con las reglas de reducción de presión y temperatura — el mismo agua caliente está reduciendo la presión admisible de la tubería al mismo tiempo.

Esa última fila está deliberadamente vacía. IFAN ha publicado una afirmación sobre la expansión de su tubería reforzada en relación con el PP-R estándar, que se cubre más adelante, pero no ha publicado un coeficiente medido. Rellenar esa celda con el número de otra persona haría que esta tabla pareciera más completa y valiera menos.

El número del clima cálido que todos entienden al revés

Pregunte a un contratista en Acra o Lagos si un clima cálido empeora la expansión térmica y normalmente obtendrá un sí. La aritmética dice algo más interesante, y acertar vale dinero real en una licitación.

Mire de nuevo ΔT en la fórmula. Cada uno de los tres manuales lo define de la misma manera: la diferencia entre la temperatura de instalación y la temperatura del fluido que transportará la tubería. No el máximo exterior. No la temperatura ambiente de diseño. La temperatura de instalación.

Por qué la línea caliente se vuelve más fácil

Un instalador europeo que fija una tubería en una estructura sin calefacción a 15 °C, por la que circula agua a 70 °C, está diseñando para un ΔT de 55. Su homólogo que suelda la misma tubería en un edificio de Lagos a 38 °C está diseñando para un ΔT de 32. En un recorrido de 40 m, eso supone 330 mm frente a 192 mm: el trabajo en clima cálido tiene un 40% menos de movimiento que absorber en sus líneas de agua caliente, únicamente porque la tubería comenzó caliente.

Donde afecta en cambio

La exposición se traslada al lado frío, y esta es la parte que se pasa por alto. Agua fría a 7 °C en un edificio donde la tubería se fijó a 38 °C supone un ΔT de 31 en la otra dirección. La tubería se contrae, y la contracción separa las uniones en lugar de pandear el tramo, por lo que falla de manera diferente y, por lo general, más tarde. Las bajantes de aire acondicionado en edificios altos de climas cálidos son donde esto se manifiesta.

• Peor caso real: una bajante expuesta en azotea o exterior, donde la propia tubería es calentada por el sol hasta muy por encima de la temperatura ambiente a la sombra antes de que entre cualquier fluido, y luego se alimenta con agua fría.
• Qué hace el aislamiento: El PP-R tiene una conductividad térmica de 0,24 W/mK, según Pestan. Revestir un tramo expuesto no cambia α, pero sí aplana la oscilación que ve realmente la pared de la tubería, por lo que el ΔT de trabajo disminuye.
• El dato a registrar: anote la temperatura de instalación en la hoja de puesta en marcha. Es el dato del que depende todo el cálculo y nadie lo anota nunca.

Nada de esto significa que un mercado cálido pueda omitir la compensación. Significa que el caso de diseño suele ser la línea de agua fría y el tramo expuesto al sol, no la bajante de agua caliente que todos instintivamente se preocupan. Si su consultor dimensionó cada bucle con una suposición de ΔT europea, algunos de sus bucles están en los lugares equivocados.

Dimensionamiento del brazo de expansión: la constante que nadie le dice que es suya

Una vez que conoce el movimiento, necesita un lugar donde colocarlo. Eso significa un tramo de tubería perpendicular a la ruta principal, libre para flexionarse: un brazo en un cambio de dirección, o un bucle en U con dos de ellos. La fórmula publicada es la misma en todas partes:

Lₛ = k × √(D × ΔL) — longitud del brazo en mm, D el diámetro exterior en mm, ΔL el movimiento en mm.

Ahora la parte que no aparece en ningún resultado de búsqueda de primera página. Esa k no es una constante de la física. Es un número que cada fabricante publica para su propia tubería, y no se ponen de acuerdo. El manual de FV-Plast afirma claramente: "k constante del material, k = 20 para PPR". El catálogo de Pestan, para la misma expresión, establece la constante "para tuberías Fuidtherm es 15".

Ejecute nuestros 240 mm en DN63 con ambas. √(63 × 240) = 122,96. Con k = 20 necesita 2.459 mm de brazo. Con K = 15 necesita 1.844 mm. Mismo tamaño de tubería, mismo movimiento, 615 mm de diferencia — y la respuesta más corta es la que encaja más fácilmente en un hueco de bajante, que es exactamente por lo que alguien la elegirá.

Qué hacer al respecto

Utilice la constante que publique su proveedor para la tubería que haya comprado. Si no puede obtener una, use 20 y acepte un brazo más largo, porque un brazo sobredimensionado cuesta un metro de tubería y uno subdimensionado cuesta una unión. Nunca tome una fórmula de un blog de ingeniería y la aplique al producto de otro fabricante sin verificar para qué k fue escrita.

Esas cifras son la Tabla 17 de FV-Plast, generada con k = 20. Observe que la tabla se detiene en 90 mm de movimiento. Nuestro tramo de 240 mm está muy por fuera de su rango, y eso es el manual diciéndole algo: cuando un solo tramo genera tanto movimiento, la respuesta no es un lazo enorme. Divida el tramo con un punto fijo intermedio y dé a cada segmento su propio compensador más pequeño.

Ancho del lazo y el truco que reduce su brazo a la mitad

• Ancho: Lₖ = 2 × ΔL + 150 mm. Los 150 mm son una holgura de seguridad; Pestan lo llama Sₐ y da el mismo valor. FV-Plast añade una segunda condición: el ancho también debe ser al menos 10 veces el diámetro exterior.
• Ejemplo: en DN63 con 240 mm de movimiento, 2 × 240 + 150 = 630 mm, y 10 × 63 = 630 mm. Ambas condiciones coinciden en la misma cifra, lo cual es una verificación útil de que ha leído correctamente la columna de diámetros.
• Pre-tensado: Pestan publica Lₛₖ = K × √(d × ΔL) / 2 — estire el compensador en la instalación y necesitará la mitad del brazo. Útil cuando el espacio es reducido.
• La trampa de la secuencia: Pestan es explícito: forme el lazo, suelde las tuberías a él, luego monte, estire y fíjelo con los soportes fijos, y solo entonces continúe el tramo. Si lo suelda primero en una línea restringida, deformará las uniones que acaba de hacer.

Puntos fijos y abrazaderas deslizantes: hacia dónde se permite que vaya el movimiento

Un compensador solo funciona si se le indica a la tubería desde dónde debe moverse. Esa es la función de dos tipos diferentes de abrazaderas, y en la mayoría de las obras llegan en la misma caja y se instalan indistintamente.

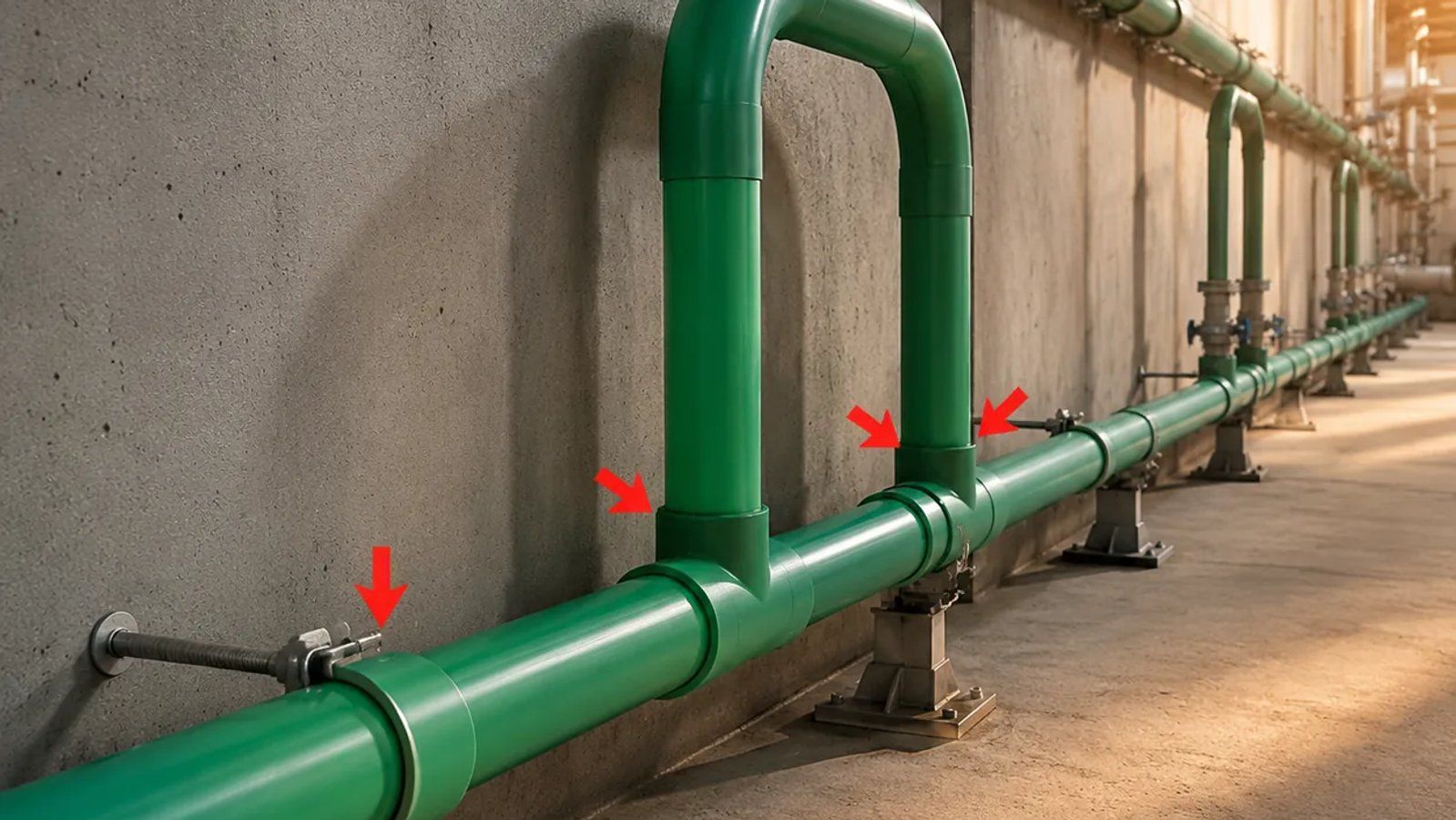

Un tramo recto como este es donde se aplica la aritmética. La distancia que importa no es la longitud de la tubería, sino la distancia entre los dos puntos donde está anclada.

Un punto fijo sujeta la tubería para que no pueda moverse a lo largo de su propio eje. Es el ancla que define dónde comienza y termina un tramo. Un soporte deslizante mantiene la tubería alineada pero permite que se desplace longitudinalmente a través de la abrazadera. Si los invierte, tendrá o una tubería sin espacio para expandirse, o un tramo sin extremos definidos y, por lo tanto, sin movimiento calculable.

El error de campo más común es más sutil que cualquiera de los dos: un accesorio se convierte en ancla por accidente. Si sujeta una tee firmemente a una pared porque era conveniente, habrá creado un punto fijo que el plano no muestra, dividiendo un tramo diseñado en dos no diseñados.

Qué tan separadas van las abrazaderas

La separación no es un número único por diámetro. Disminuye a medida que el agua se calienta, porque una tubería caliente se comba más entre soportes. La Tabla 18b de FV-Plast, para tubería monocapa PN16 en tramos horizontales:

Una advertencia al leer tablas de separación entre marcas. La tabla equivalente de Pestan está indexada por cambio de temperatura, no por temperatura del agua — su fila DN25 va desde 105 cm sin cambio hasta 60 cm con un cambio de 70 K. Son variables independientes diferentes y las columnas no coinciden. Leer una tabla con los supuestos de la otra es cómo una cifra de 105 cm termina en una línea que debería haber tenido abrazaderas a 60 cm.

Para tramos verticales, FV-Plast multiplica sus distancias horizontales por 1.3. Y hay una regla firme sobre montantes que vale más que toda la tabla: Pestan advierte que los soportes deslizantes no deben soportar líneas verticales, porque no están diseñados para soportar carga en esa dirección y pueden sobrecargarse y perforar la tubería bajo el peso de la tubería más su agua. Las líneas verticales llevan soportes fijos.

La distancia entre esos anclajes también está publicada. La Tabla 40 de Pestan da la distancia que un compensador puede cubrir entre puntos fijos en PP-R monocapa: 8 m en DN16, 9 m en DN20, 10 m en DN25, 12 m en DN32, 14 m en DN40. La Tabla 16 de FV-Plast lista exactamente las mismas cinco cifras — y luego da a su tubería reforzada 24, 27, 30, 36 y 42 m para los mismos diámetros, lo que es un salto triple y el argumento comercial más claro para el compuesto que existe.

Monocapa o compuesto de fibra de vidrio: lo que realmente dicen los números publicados

Esta es la decisión que llega a tu orden de compra, así que merece la versión honesta en lugar de la versión de ventas. El PP-R reforzado — una capa de fibra de vidrio o aluminio intercalada en la pared de la tubería — realmente se mueve menos. Cuánto menos es donde los números publicados dejan de coincidir.

La capa de refuerzo está dentro de la pared. Desde el exterior, una tubería reforzada y una monocapa del mismo diámetro pueden verse casi idénticas en una paleta, por eso la distinción debe controlarse en papel.

Tres fabricantes, tres números

• 0.035 mm/m·K — Tabla B.1 de NUPIGECO para PP-R con fibra de vidrio. Pestan cita el mismo valor, pero explícitamente como un mínimo.
• 0.05 mm/m·°C — FV-Plast, para PP-R y PP-RCT multicapa.
• 0.085 mm/m·°C — Pestan de nuevo, esta vez de una prueba de laboratorio en tubería DN25 con 10% de fibra de vidrio en la capa central.

Pestan está haciendo algo inusualmente transparente al publicar ambos. Su propia nota explica por qué difieren: el coeficiente depende de la temperatura, la longitud del tramo, el diámetro de la tubería, el SDR y, sobre todo, la cantidad de fibra de vidrio en la capa central. El 0.035 es lo que el material puede hacer. El 0.085 es lo que hizo una tubería real probada.

La diferencia es un factor de 2,43 y afecta directamente a su diseño. En ese tramo de 40 m con ΔT 40, la cifra nominal predice 56 mm de movimiento y la medida predice 136 mm. Si diseña el compensador para 56 mm e instala tubería que se comporta como 136 mm, habrá construido un compensador dos veces y media más pequeño de lo necesario, lo cual es peor que no haber construido ninguno, porque el plano indica que el problema está resuelto.

Lo que IFAN publica y lo que no publica

IFAN declara en sus páginas de producto que su PPR-GF-PPR reforzado con fibra de vidrio "reduce la dilatación térmica a 1/4 de la del PPR estándar". Frente a 0,15, un cuarto implica aproximadamente 0,0375, cercano a la cifra nominal de NUPIGECO y muy por debajo del valor probado de Pestan. Eso es una proporción, no un coeficiente medido, y este artículo no va a convertir uno en el otro. Si está especificando para un hueco estrecho, pida a cualquier proveedor, incluido IFAN, un α medido para la tubería y el contenido de fibra específicos que va a comprar, por escrito.

Sea cual sea la respuesta, la consecuencia para el aprovisionamiento es la misma. El estado de refuerzo es una especificación, no un grado del mismo producto, y debe sobrevivir a la orden de compra. Una entrega parcial en la que la mitad de los diámetros llegan reforzados y la otra mitad no, no es una sustitución equivalente: son dos coeficientes de dilatación diferentes en un mismo sistema. Nuestra guía sobre mezcla de materiales de tubería y qué transiciones son válidas cubre lo que ocurre donde ambos se encuentran, y la gama completa de tubería PPR y compuesta muestra cómo se catalogan realmente las líneas al consolidar un pedido.

• Ideal para compuesto:tramos horizontales largos expuestos, montantes altos sin espacio para bucles, líneas de agua fría en edificios calurosos, cualquier lugar donde sea físicamente difícil instalar un compensador.
• No merece la pena:tramos de derivación cortos, cualquier cosa empotrada en pared y conexiones finales de pequeño diámetro: está pagando por una propiedad que la instalación no utiliza.
• En la orden de compra:indique el tipo de refuerzo por línea de pedido y por diámetro. "PPR PN20 DN63" no indica si es reforzado; "PPR-GF-PPR PN20 DN63" sí lo indica.

Sobre los aspectos prácticos del aprovisionamiento, para que la especificación sea construible: la gama PPR de IFAN cubre diámetros de DN20 a DN160 en clases de presión PN12.5 a PN25, el pedido mínimo es un contenedor con mezcla de diámetros aceptada, y el material es 100% PP-R 100 virgen con certificados de lote emitidos por envío. La certificación es DIN 8077/8078, ISO 15874, CE y SGS, con SASO, SONCAP o NOM disponibles bajo petición cuando el mercado de destino lo requiera.

Dos cosas que este artículo deliberadamente no menciona son el precio y el plazo de entrega. Ambos varían con el coste de la resina, la mezcla de diámetros y el calendario de navegación, por lo que se cotizan contra una lista de diámetros real en lugar de publicarse como un número que quedaría obsoleto cuando lo leyera. Y si necesita un coeficiente de dilatación medido o una muestra antes de comprometerse, pídalo por escrito en la fase de cotización. Un proveedor que pueda producirlo bajo petición le está diciendo algo útil sobre lo bien que conoce su propia extrusión.

Vea cómo se catalogan las líneas de PPR y compuestas

Para contratistas y distribuidores que especifican un pedido mixto por contenedor: la gama va de DN20 a DN160 en PN12.5–PN25, con PPR monocapa y PPR-GF-PPR compuesto listados como líneas separadas, de modo que el estado de refuerzo se fija por tamaño en el pedido en lugar de descubrirse en obra. IFAN acepta un contenedor con tamaños mixtos.

Ver la gama de tuberías

Los tramos que no necesitan compensador en absoluto

La mitad de la tubería en la mayoría de los edificios no necesita nada de lo anterior, y saber cuál es esa mitad evita que una especificación se vuelva inconstruible.

La tubería empotrada en pared y revestida con yeso es el caso más claro. NUPIGECO denomina la instalación empotrada como el método más recomendado para PP-R monocapa, y su razonamiento es físico: la tubería está en contacto con yeso, cal y cemento en una gran superficie, por lo que la dilatación se reparte dentro de la tubería en lugar de transmitirse a lo largo de ella. El manual es contundente sobre la fuerza implicada: la dilatación no tiene suficiente fuerza para levantar los azulejos ni agrietar el yeso. Pestan dice lo mismo con otras palabras: con una instalación cerrada, el material que rodea la tubería absorbe el alargamiento.

La tubería aislada en una rozadura se comporta de la misma manera, comprimiéndose ligeramente el aislamiento para absorber el movimiento. Dos fabricantes independientes que llegan a la misma conclusión es la confirmación más sólida que ofrece este tema.

Dónde termina la exención

• Bajantes y patinillos expuestos — nada sujeta la tubería, por lo que todo el movimiento queda libre para desplazarse.
• Falsos techos y salas técnicas — tramos horizontales largos sobre soportes, el territorio clásico de los bucles.
• Tramos en cubierta y exteriores — la mayor oscilación térmica de la obra y, por lo general, la menos supervisada.
• Cualquier cruce de junta de dilatación en la estructura del edificio, donde el edificio se mueve independientemente de su tubería.

También existe una longitud por debajo de la cual la aritmética se resuelve sola. Aplique la fórmula a un ramal de 3 m con ΔT 40 y obtendrá 18 mm. La propia tabla de Pestan comienza en 10 m por una razón. Los ramales cortos, las conexiones finales y cualquier tramo con un cambio natural de dirección suelen compensarse por sí mismos mediante la flexibilidad ordinaria: el codo que ya tiene está haciendo el trabajo del brazo que estaba a punto de diseñar.

Una nota sobre normas, breve porque a menudo se sobredimensionan. ISO 15874-2:2013 es la norma publicada vigente para tuberías de polipropileno en instalaciones de agua caliente y fría, revisada y confirmada por última vez en 2023 y con enmiendas de 2018 y 2022. El PP-R de IFAN se fabrica conforme a ella junto con DIN 8077/8078, y nuestra guía sobre certificaciones PPR y qué exige cada mercado cubre qué marcas importan en cada caso.

Lo que esa norma no lo único que se publica es un coeficiente de expansión térmica lineal. Cada α de este artículo proviene de la documentación técnica de un fabricante, que es el único lugar donde existen esos valores. Por lo tanto, cuando el cumplimiento normativo o la garantía dependan de esa cifra, confírmela con su proveedor y, para un proyecto específico, con el ingeniero de diseño responsable.

Conclusión

El movimiento térmico es la única carga en un sistema de tuberías de plástico que es totalmente predecible antes de que alguien llegue a la obra. Cuatro números lo determinan: el coeficiente de la tubería que realmente compró, la distancia entre puntos fijos, la diferencia entre la temperatura de instalación y la de operación, y la constante de brazo que publica su fabricante. Si incorpora esos cuatro valores al plano, las uniones dejarán de ser el punto más débil del sistema.

Si está a punto de realizar un pedido, el siguiente paso útil es fijar el estado de refuerzo de cada partida de tubería antes de firmar la cotización, y solicitar al proveedor un coeficiente de expansión medido en lugar de una relación. Así descubrirá rápidamente qué tan bien conoce cualquier proveedor su propio producto.
