Tubería de alcantarillado ASTM D3034 SDR35: revise la documentación presentada por un proveedor
Revise las ofertas de tuberías de alcantarillado ASTM D3034 SDR35 según el diámetro exterior, el espesor de pared, el marcado y la documentación de las uniones. Evite sustituciones basadas en el tamaño nominal o en la clase SN.
Portada: ilustración conceptual generada por IA de una revisión documental. No representa ningún SKU real de IFAN, medición dimensional ni certificación.
Una oferta etiquetada como «tubería de alcantarillado SDR35» todavía no constituye una especificación de compra completa conforme a ASTM D3034. El comprador sigue necesitando la base dimensional, el diámetro exterior real, el espesor mínimo de pared, el sistema de unión y la documentación de respaldo del producto. Una tubería métrica de PVC con un tamaño nominal similar o una etiqueta SN no corresponde automáticamente al mismo pedido.
ASTM D3034 abarca tuberías y accesorios de alcantarillado de PVC tipo PSM. Su alcance publicado incluye materiales, dimensiones, calidad de fabricación, ensayos, sistemas de unión y marcado. La especificación utiliza como estándar los valores del sistema de pulgadas y libras. Para un importador que compara el cuadro de especificaciones de un proyecto estadounidense con una cotización de exportación, la pregunta útil es si el sistema dimensional y de unión ofrecido coincide con el pedido, no si ambas descripciones contienen «PVC».
Esta vista previa neutral de Waterworks Training identifica los componentes de las tuberías de alcantarillado SDR35, incluidos la campana y la junta de estanqueidad. No verifica la declaración de conformidad de un proveedor.
D3034 identifica un sistema de productos de alcantarillado, no una presión nominal
La referencia a la norma indica qué requisitos del producto declara cumplir el proveedor. No sustituye el diseño de instalación del proyecto. El alcance público de ASTM remite la instalación a la práctica D2321; por tanto, un documento de producto conforme a D3034 por sí solo no puede determinar la profundidad de recubrimiento, el relleno ni las condiciones de tráfico. Asegúrese de que esos requisitos estén identificados en los documentos del proyecto, en lugar de deducirlos de una etiqueta SDR.
Mantenga visible la edición especificada. El registro actual de ASTM enlaza con D3034-24e1, mientras que los catálogos antiguos pueden seguir clasificando las tuberías de alcantarillado pequeñas bajo D3034 y las de mayor tamaño bajo F679. La página actual de alcantarillado de Diamond Plastics explica la unificación de esas especificaciones en 2024. Una cotización copiada de un catálogo antiguo requiere comprobar la edición; no demuestra que el producto suministrado cumpla o incumpla los requisitos actuales.
Para este artículo se han consultado el resumen y el alcance públicos de ASTM, no las tablas normativas completas de la norma de pago. El ejemplo dimensional que aparece a continuación procede del catálogo publicado de un fabricante identificado. Es útil para detectar discrepancias; no constituye un compromiso dimensional de IFAN ni sustituye la norma y los datos del proveedor aplicables a su pedido.
Lea SDR35 junto con la base dimensional y la tabla de espesores de pared
«Cuatro pulgadas» es una designación nominal, no una instrucción para fabricar el diámetro exterior de exactamente cuatro pulgadas. En el catálogo de alcantarillado de Sanderson Pipe de abril de 2024, la fila de tuberías de alcantarillado de cuatro pulgadas con junta de estanqueidad muestra un diámetro exterior de 4.215 pulgadas. Su espesor mínimo de pared es de 0.120 pulgadas para SDR35 y de 0.162 pulgadas para SDR26. Estos son los valores publicados para el ejemplo de ese fabricante.
Una oferta encabezada por DN110 no puede aceptarse como ese artículo de cuatro pulgadas basándose únicamente en la etiqueta. Compare el diámetro exterior y el espesor mínimo de pared ofrecidos en las mismas unidades y, después, compruebe los componentes de la unión con respecto a la misma serie dimensional. Descripciones similares pueden ocultar una interfaz diferente entre tubería y accesorio. Redondear las designaciones hasta que parezcan iguales no resuelve la compatibilidad de la interfaz.
| Ejemplo de un catálogo identificado | Diámetro exterior (pulgadas) | Espesor mínimo de pared (pulgadas) |
|---|---|---|
| Sanderson de cuatro pulgadas SDR35 | 4.215 | 0.120 |
| Sanderson de cuatro pulgadas SDR26 | 4.215 | 0.162 |
Fuente: Sanderson Pipe, catálogo de alcantarillado de abril de 2024, página 8, tabla de tuberías de alcantarillado con junta de estanqueidad. Los valores pertenecen al catálogo de este fabricante identificado; no acreditan existencias, tolerancias dimensionales ni certificación de IFAN. Obtenga la tabla actual del modelo ofrecido antes de realizar un pedido.
| Designación del catálogo | Espesor mínimo de pared (pulgadas) |
|---|---|
| SDR35 | 0.12 |
| SDR26 | 0.162 |
Esta comparación pone de relieve una distinción útil para las compras: cambiar la designación del espesor de pared no implica necesariamente un cambio en el tamaño nominal o el diámetro exterior. A su vez, conservar una etiqueta SDR no demuestra que una tubería de exportación tenga la misma serie de diámetros exteriores. Registre cada propiedad por separado para poder comprobar el pedido de compra frente al modelo ofrecido sin convertir su nombre en dimensiones.
Convierta el marcado impreso en documentación trazable
Un marcado legible en la tubería resulta útil para comprobar su identidad, pero es solo una parte de la evidencia. La guía de marcado de Uni-Bell de 2016 ilustra marcados de tuberías de alcantarillado que contienen la identidad del fabricante, el tamaño, la clasificación del material, la designación dimensional, la referencia a la norma y la información de producción. Considere esa ilustración como una guía fechada, no como una exposición exhaustiva de todos los requisitos de la edición actual.
Solicite una fotografía legible del marcado y la ficha de producto correspondiente al modelo ofrecido. Una página de catálogo de un tamaño próximo o de otra planta no vincula la tubería entregada con el pedido de compra. Conserve el identificador de producción cuando se proporcione, para poder tratar cualquier discrepancia posterior utilizando el lote real en lugar de un nombre genérico de producto.
| Propiedad del pedido de compra | Evidencia que debe cotejarse | Oferta pendiente de aclaración |
|---|---|---|
| Base del tamaño y del diámetro exterior | Fila del tamaño ofrecido con unidades y diámetro exterior | Solo una designación nominal métrica o en pulgadas |
| Designación del espesor de pared | Fila del espesor mínimo de pared del modelo ofrecido | SDR35 indicado sin tabla dimensional |
| Sistema de unión | Documentación de tuberías, accesorios y uniones compatibles | Fotografía genérica de un accesorio de PVC |
| Norma e identidad | Edición declarada, ficha de producto y marcado legible | Certificado o página de catálogo sin vinculación |
La matriz permite detectar información faltante; no es un certificado de conformidad. Por ejemplo, una fila correcta de diámetro exterior no acredita todos los requisitos de materiales o ensayos. Pida al proveedor que vincule cada documento que presenta con el producto ofrecido y deje que los requisitos de aceptación del proyecto determinen qué evidencia adicional es necesaria.
Mantenga la evidencia de rigidez conforme a ASTM separada de las etiquetas SN
SDR35 y una clase SN son descripciones diferentes y no pueden sustituirse cambiando la etiqueta de una cotización. La información dimensional no aporta un resultado de ensayo de rigidez que no se haya proporcionado. Si el proyecto especifica un producto de alcantarillado conforme a ASTM, solicite la evidencia de los ensayos pertinentes que se declara cumplir para ese producto. Si especifica una clase SN, conserve por separado el método de ensayo aplicable y la clase declarada.
No convierta DR35 en SN8 a partir de una etiqueta ni suponga que un valor de rigidez es una presión nominal de funcionamiento. La guía de drenaje de PVC ofrece un contexto de aplicación más amplio; aquí, la decisión de compra depende de la coincidencia dimensional y documental. Un pedido para alcantarillado a presión requiere su propia especificación de producto, en lugar de una etiqueta de alcantarillado por gravedad con una nueva descripción del servicio.
Solicite la gama exacta de alcantarillado antes de comparar cotizaciones de IFAN
El catálogo de productos de IFAN identifica familias de productos. Por sí solo no verifica un SKU concreto de ASTM D3034 SDR35, una gama de tamaños ni una certificación. Pregunte si se ofrecen la serie dimensional y la configuración de unión solicitadas, y pida la ficha técnica TDS actual de ese modelo y sus documentos de respaldo antes de compararlo con el cuadro de especificaciones de un proyecto estadounidense.
Mantenga el mismo grado de precisión en los campos comerciales. El pedido mínimo, los tamaños disponibles y el plazo de expedición requieren confirmación escrita para la gama de alcantarillado ofrecida; las condiciones de otra familia de tuberías no pueden cubrir esos vacíos. Una cotización comparable indica la misma base dimensional, designación del espesor de pared, sistema de unión y alcance documental, junto con sus condiciones comerciales reales.
Utilice el registro de la decisión final para distinguir una oferta que coincide con los requisitos de una incompleta. Una fila de diámetro exterior ausente, un marcado sin vinculación o una serie de uniones sin confirmar son cuestiones que deben resolverse antes del pedido, no motivos para inventar una conversión. Acepte la coincidencia documentada; deje los campos sin respuesta pendientes de aclaración por parte del proveedor.

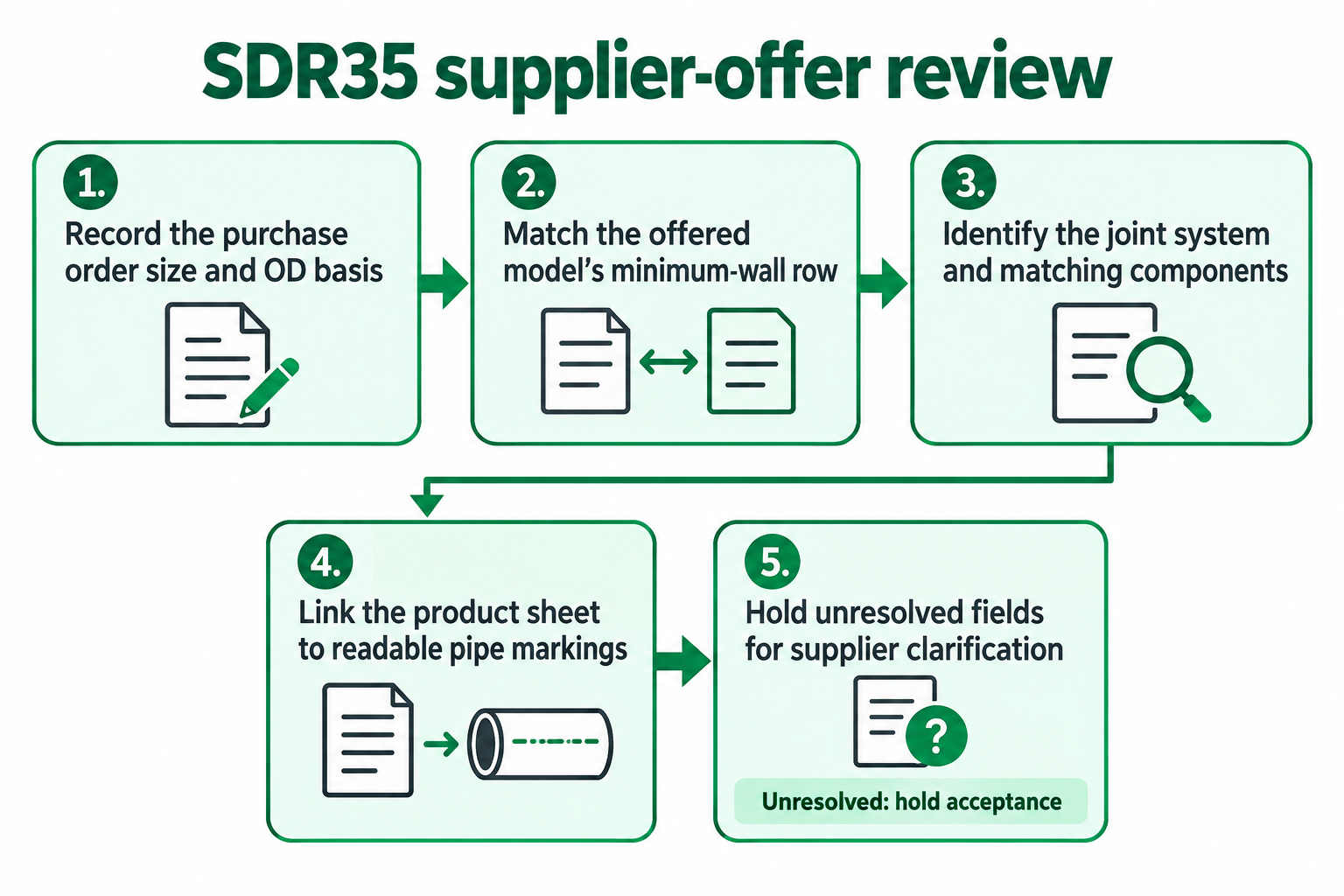

Para revisar el pedido, conserve la siguiente secuencia junto con el registro de comparación:
- Registre la base del tamaño y del diámetro exterior del pedido de compra.
- Compruebe la coincidencia de la fila de espesor mínimo de pared del modelo ofrecido.
- Identifique el sistema de unión y los componentes compatibles.
- Vincule la ficha de producto con los marcados legibles de la tubería.
- Deje los campos sin resolver pendientes de aclaración por parte del proveedor.
Preguntas frecuentes
¿Una oferta de DN110 corresponde automáticamente al artículo de cuatro pulgadas del catálogo?
No. Compare el diámetro exterior, el espesor mínimo de pared y la serie de uniones ofrecidos en las mismas unidades; unas designaciones nominales similares no acreditan una interfaz intercambiable.
¿Puede cambiarse la etiqueta de SDR35 por SN8?
No haga esa sustitución a partir de una etiqueta. Conserve por separado el sistema dimensional especificado, el método de rigidez aplicable y la clase declarada.
¿El catálogo de IFAN verifica un SKU de D3034 SDR35?
No. Solicite la tabla dimensional actual del modelo exacto ofrecido, la documentación de las uniones y la evidencia de respaldo del producto antes de aceptar la especificación que declara cumplir.
