Guide du clapet de retenue à battant : fonctionnement, orientation, coup de bélier et dimensionnement

Un clapet de retenue à battant empêche l'eau de refluer à l'aide d'un disque articulé unique qui s'ouvre sous la poussée du débit et se referme lorsque le débit s'arrête ou tente de s'inverser. C'est le modèle de clapet de retenue le plus ancien et le plus courant car il est simple, offre la plus faible perte de charge de tous les clapets de retenue et gère de gros débits à moindre coût — c'est pourquoi on trouve des clapets à battant sur les conduites de refoulement des pompes, les canalisations d'eaux usées et d'égouts, les systèmes d'incendie et les colonnes montantes des bâtiments. Mais la même action de gravité et de débit qui le rend simple le rend également exigeant quant à l'orientation et sujet aux claquements, et choisir le mauvais corps, matériau ou montage signifie une vanne qui ne ferme pas ou qui martèle la tuyauterie. Ce guide explique comment fonctionne un clapet de retenue à battant, où il surpasse les autres types de clapets, quelle orientation et quel matériau choisir, et comment arrêter le claquement.

Pour la version spécifique en laiton utilisée dans les petites canalisations de plomberie, consultez le guide du clapet de retenue en laiton ; cet article couvre le clapet à battant dans toutes les tailles et tous les matériaux.

Points clés à retenir

Un clapet de retenue à battant est une vanne unidirectionnelle (anti-retour) avec un disque articulé — le débit l'ouvre, le reflux et la gravité le ferment automatiquement.
Il présente la plus faible perte de charge de tous les types de clapets de retenue, c'est pourquoi il est utilisé sur les grandes conduites de pompe, d'égout et d'incendie.
L'orientation est importante : un clapet à battant standard fonctionne sur un débit horizontal ou vertical ascendant, jamais vertical descendant.
Sa faiblesse est le claquement — la fermeture brutale du disque sur le reflux provoque un coup de bélier ; un modèle à ressort ou anti-claquement résout le problème.
Les matériaux varient selon la taille : laiton/bronze pour les petites, fonte/fonte ductile pour les grandes, plus PVC et inox pour les applications chimiques ou potables.
La flèche du corps doit pointer dans le sens du débit, et la vanne doit être dimensionnée en fonction du débit réel, pas seulement du diamètre du tuyau.

IFAN brass valve in-house process: cold forging, precision machining — Inside IFAN's valve production — the machining precision behind a reliable seat

Fonctionnement d'un clapet anti-retour à battant

Un clapet anti-retour à battant possède un disque articulé en haut du corps, suspendu au-dessus du siège comme une trappe. Le flux direct pousse le disque vers le haut pour le dégager, permettant à l'eau de passer avec presque aucune restriction — ce passage intégral dégagé explique pourquoi le clapet à battant offre la plus faible perte de charge de tous les modèles de clapets. Lorsque le débit ralentit ou s'inverse, le disque redescend sous son propre poids et sous l'effet de la contre-pression, venant s'appuyer contre le corps pour assurer l'étanchéité. Il n'y a ni poignée ni ressort dans la conception de base : la gravité assure la fermeture. Cette simplicité constitue la force du clapet à battant — peu de pièces, fabrication économique en grandes dimensions, fiabilité sur les flux constants — mais aussi sa limite, car le recours à la gravité impose son mode de montage et peut provoquer une fermeture brutale du disque en cas d'inversion rapide du débit. Comprendre ces deux conséquences, l'orientation et le coup de bélier, représente l'essentiel pour appliquer correctement un clapet à battant.

Clapet à battant vs autres types de clapets anti-retour

Les clapets anti-retour diffèrent par le mouvement de l'élément d'étanchéité, et le clapet à battant se situe à l'extrémité des faibles pertes de charge et des grands débits.

Type	Principe d'étanchéité	Idéal pour
Clapet à battant	Disque articulé pivotant sur/siège	Débit stable, grandes canalisations, pertes minimales
Clapet à ressort (à levage)	Un ressort maintient un poppet fermé jusqu'au débit	Toute orientation, fermeture rapide, moins de coup de bélier
Clapet wafer / à double clapet	Disque fendu à ressort, corps court	Espaces restreints entre brides, anti-coup de bélier
Clapet à bille	Une bille se soulève du siège avec le débit	Petites canalisations, fluides visqueux ou chargés

Choisissez un clapet à battant lorsque la canalisation est grande, le débit stable et que vous souhaitez une perte de charge minimale — le choix classique pour les refoulements de pompe et les conduites d'eau principales. Optez pour un clapet à ressort (à levage) lorsque la canalisation est verticale descendante ou mal orientée, ou lorsqu'une fermeture rapide est importante pour limiter les coups de bélier. Préférez un clapet wafer / à double clapet lorsque l'encombrement face-à-face est réduit ou que le clapet à battant provoquerait des claquements — ses légers plateaux à ressort se ferment avant l'inversion complète du débit. Le clapet à battant n'est pas la solution pour toutes les applications, mais là où il convient, rien ne laisse passer le débit avec moins de résistance.

Corps de clapet anti-retour et de vanne d'angle en laiton IFAN pour canalisations de plomberie — Un clapet à battant laisse passer le débit à travers un passage intégral dégagé — la plus faible perte de charge de tous les clapets anti-retour

Orientation et la flèche de sens d'écoulement

Étant donné qu'un clapet de retenue à battant simple repose sur la gravité pour se fermer, le montage n'est pas facultatif — si l'orientation est incorrecte, la vanne ne ferme jamais. Il fonctionne sur une conduite horizontale (le disque pend vers le bas, se ferme sur le siège) et sur une conduite verticale avec écoulement ascendant (le disque retombe lorsque le flux ascendant s'arrête). Il ne doit pas être installé sur une conduite verticale descendante : la gravité maintiendrait le disque ouvert contre le siège sur lequel il est censé se fermer. Chaque clapet à battant possède également une flèche de sens d'écoulement moulée dans le corps, et l'installer à l'envers est l'erreur de terrain la plus courante — inversé, le clapet soit bloque complètement le débit, soit ne peut pas assurer l'étanchéité. Avant le montage, vérifiez deux choses : la flèche pointe dans le sens de l'écoulement, et l'orientation de la conduite est horizontale ou verticale ascendante. Si la conduite est verticale descendante ou si l'orientation est incertaine, utilisez plutôt un clapet à ressort ou à disque, qui se ferme indépendamment de la gravité.

Le problème du clapet de retenue à battant et comment l'éviter

La plus grande faiblesse d'un clapet de retenue à battant est le claquement. Lorsqu'une pompe s'arrête, le débit s'inverse, et un simple disque battant — qui ne commence à se fermer qu'après que le reflux s'est déjà établi — claque violemment sur son siège. Cet arrêt brutal envoie un choc de pression dans la canalisation : coup de bélier qui fait vibrer les tuyaux, sollicite les raccords et, avec le temps, fissure la vanne ou les accessoires. Plus la conduite est longue et plus la pompe s'arrête rapidement, plus le phénomène est grave. Trois solutions : un clapet de retenue à battant assisté par ressort commence à fermer le disque dès que le débit direct cesse, de sorte qu'il est en place avant que le reflux ne le claque ; une conception à profil court ou à disque incliné réduit la course et la masse du disque à accélérer ; et un clapet de retenue à double battant (wafer) utilise de légers demi-disques à ressort qui se ferment presque instantanément. Sur toute conduite de pompe de plus de quelques mètres, ou là où vous entendez déjà un bruit sec à l'arrêt, spécifiez un modèle anti-claquement plutôt qu'un simple clapet à battant. Le dimensionnement aide aussi — un clapet surdimensionné fait fonctionner le disque partiellement ouvert et en battement, ce qui l'use et aggrave le claquement final.

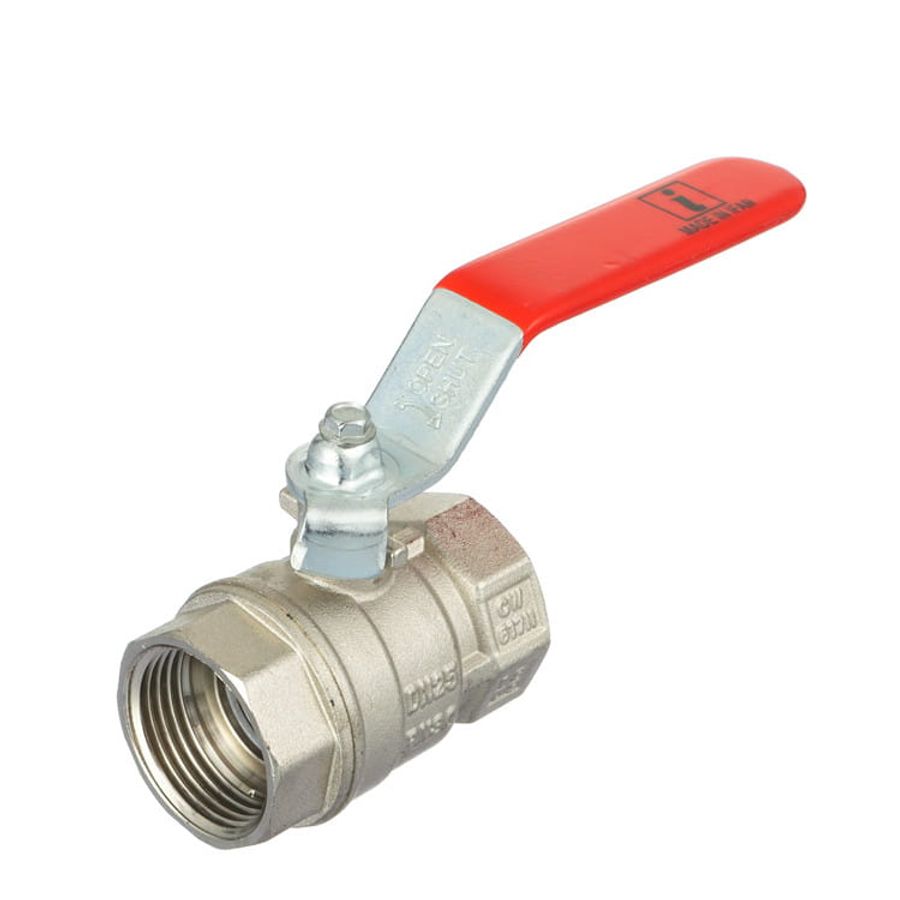

Vannes en laiton IFAN dans une gamme de tailles pour conduites de pompe et d'alimentation — Sur le refoulement d'une pompe, un clapet assisté par ressort ou anti-claquement empêche le coup de bélier causé par un simple disque battant

Matériaux : Adapter la vanne au fluide et à la taille

Le matériau d'un clapet de retenue à battant suit la taille de la conduite et ce qui y circule. Dans les petits diamètres de plomberie, le laiton ou le bronze est standard — usinable, résistant à la corrosion et adapté à l'eau potable lorsqu'un grade sans plomb et résistant à la dézincification est spécifié. Lorsque les conduites deviennent des canalisations principales et des stations de pompage, la fonte ou la fonte ductile avec un corps à brides prend le relais, car couler une grande vanne en laiton serait non économique. Pour les services agressifs ou chimiques et de nombreuses conduites d'irrigation et de piscine, les clapets de retenue à battant en PVC ou CPVC résistent à la corrosion à faible coût. Là où l'hygiène ou la chimie agressive l'exige — alimentaire, pharmaceutique, eau de mer — l'acier inoxydable est utilisé. La face du disque importe autant que le corps : un disque résilient (à face caoutchouc) offre une étanchéité plus serrée et plus silencieuse sur l'eau, tandis qu'un siège métal sur métal convient aux hautes températures. Pour toute conduite d'eau potable, confirmez que le matériau possède l'approbation de potabilité pour votre marché avant de commander.

Dimensionnement, Pression nominale et Raccordements

Un clapet de retenue à battant est spécifié par sa taille, sa pression nominale et son raccord d'extrémité. La taille correspond au diamètre nominal, et la règle est de dimensionner en fonction du débit réel de la conduite — un clapet à battant surdimensionné fait fonctionner son disque partiellement ouvert et en battement (ce qui use la charnière et aggrave le coup de bélier), tandis qu'un clapet sous-dimensionné étrangle le débit. La pression nominale apparaît sous forme de classe PN ou de valeur WOG ; faites-la correspondre à la pression de service avec une marge, et vérifiez la température nominale pour les conduites chaudes. Les raccords d'extrémité évoluent avec la taille : filetés (BSP ou NPT) sur les petits robinets en laiton, à brides sur les grands en fonte, et à wafer ou à rainure lorsque la longueur face-à-face est courte. Faites correspondre la norme de filetage et le genre, ou le tableau de brides et la pression nominale, au tuyau adjacent. Indiquez la taille, la classe de pression, le raccord, le parement du disque et le matériau sur la commande, et le robinet s'adapte et s'étanchéifie du premier coup.

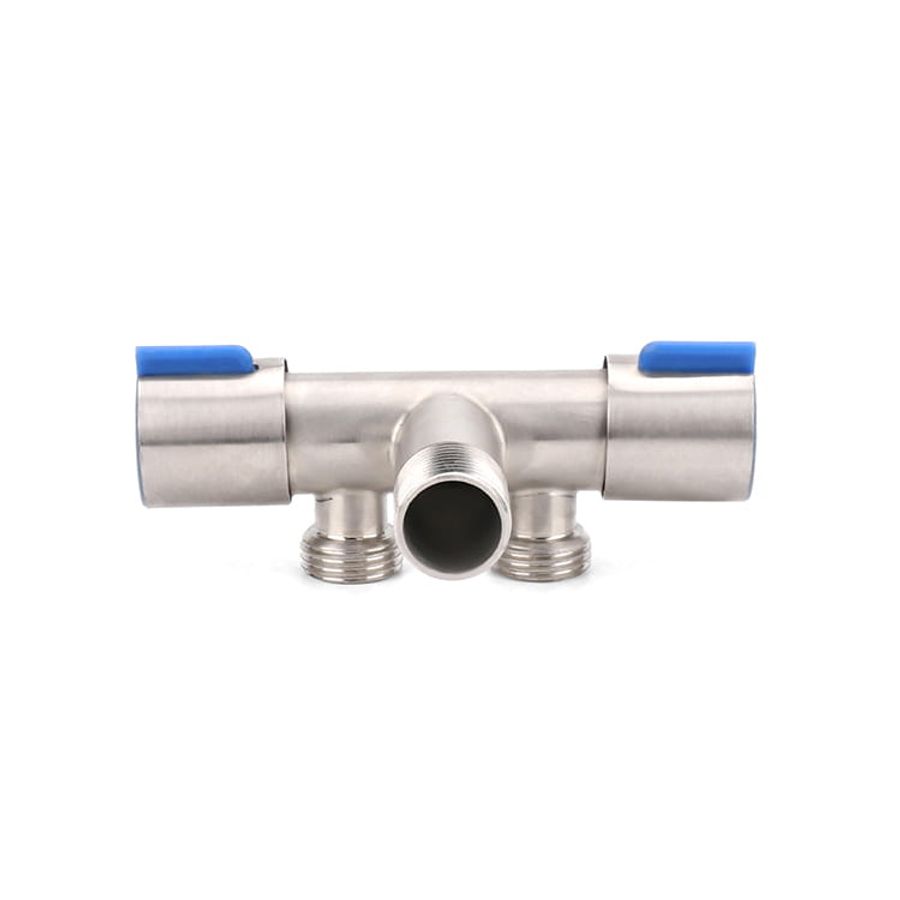

Robinetterie en laiton IFAN avec raccords d'extrémité filetés pour systèmes de plomberie — Faites correspondre la taille, la pression nominale PN, le raccord et le matériau à la conduite adjacente

Où sont utilisés les clapets de non-retour à battant

La faible résistance du clapet à battant et son économie pour les grandes dimensions le placent sur les plus gros débits du système. Sur la refoulement de pompe, il empêche l'eau de refluer à travers la pompe et maintient la conduite amorcée — l'application la plus courante, et celle où l'anti-bélier est le plus important. Dans les eaux usées et les eaux résiduaires, il empêche le reflux des effluents, généralement sous forme d'un modèle à passage intégral qui laisse passer les solides. Sur les colonnes de protection incendie, il maintient le système sous pression. Dans les colonnes montantes d'alimentation des bâtiments et les conduites principales d'irrigation, il empêche les colonnes d'eau de redescendre lorsque la demande s'arrête. Dans tous ces cas, la fonction est la même — un écoulement automatique unidirectionnel avec la moindre perte de charge possible — et la raison pour laquelle on choisit un clapet à battant plutôt qu'un type à ressort ou à disque est généralement la taille du débit et le coût. Adaptez la conception spécifique (simple, assisté par ressort, passage intégral, PVC) au fluide et au risque de coup de bélier, et le clapet à battant protège silencieusement la conduite pendant des années.

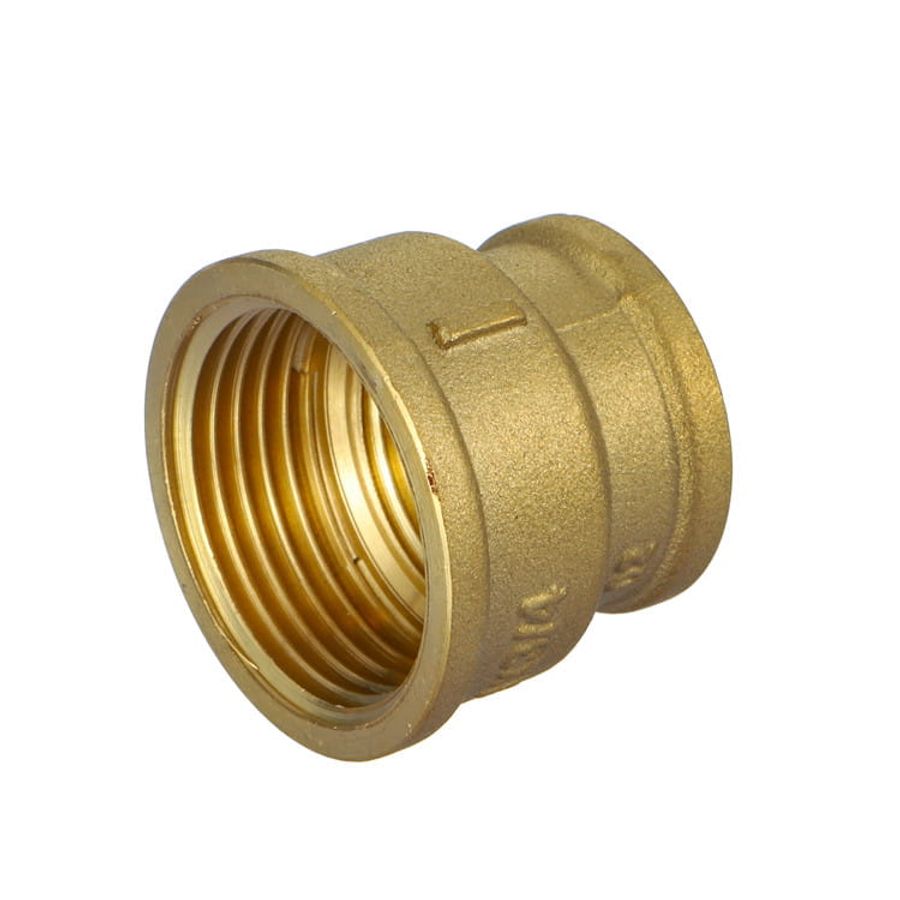

Vannes et raccords en laiton IFAN pour systèmes d'alimentation en eau et de pompage — Refoulement de pompe, conduites d'eaux usées et colonnes incendie sont le terrain de prédilection du clapet à battant

Besoin de clapets de non-retour adaptés à votre système ?

IFAN fabrique des vannes en laiton sans plomb (clapet, à bille, à opercule et d'équerre) ainsi que des systèmes complets en PPR, PVC et PEX — une seule usine, conteneurs mixtes, certificats par expédition. Indiquez le type, la taille et la classe de pression pour un devis.

Demander un devis

Erreurs courantes avec les clapets de non-retour à battant

Installation sur une conduite verticale descendante. Un clapet à battant standard a besoin de la gravité pour se fermer et ne peut pas assurer l'étanchéité avec un écoulement descendant. Utilisez un clapet à ressort ou à disque.

Ignorer le coup de bélier sur une conduite de pompe. Un disque à battant standard claque lors de l'arrêt de la pompe et provoque des coups de bélier dans la tuyauterie. Spécifiez un clapet à assistance par ressort ou à double disque anti-coup de bélier.

Installation à l'envers. La flèche sur le corps doit indiquer le sens du débit, sinon la vanne bloque ou ne ferme jamais. Vérifiez cela avant de fileter ou de bridler.

Surdimensionnement. Un clapet trop grand pour le débit oscille en position partiellement ouverte, usant la charnière et aggravant le coup de bélier. Dimensionnez en fonction du débit réel.

Mauvais matériau pour le fluide. Le laiton ordinaire dans une eau agressive se dézingue ; la fonte brute se corrode dans les produits chimiques. Adaptez le matériau et le revêtement du disque au fluide et aux homologations du marché.

Questions fréquemment posées

À quoi sert un clapet de non-retour à battant ?

Il permet à l'eau de circuler dans un sens et l'empêche automatiquement de revenir en arrière, à l'aide d'un disque articulé qui s'ouvre avec le flux et se referme contre le flux inverse. Les clapets à battant sont utilisés là où le débit est important et régulier et où une faible perte de pression est importante — conduites de refoulement de pompe, collecteurs d'égouts et d'eaux usées, colonnes montantes d'incendie et colonnes montantes d'alimentation des bâtiments.

Un clapet de non-retour à battant peut-il être installé verticalement ?

Uniquement avec un flux ascendant. Un clapet à battant simple repose sur la gravité pour se fermer, il fonctionne donc horizontalement ou sur une conduite verticale avec un flux ascendant, mais pas sur une conduite verticale descendante — la gravité maintiendrait le disque ouvert. Si la conduite est descendante, utilisez un clapet de retenue à ressort ou un clapet à disque double, qui se ferment quelle que soit l'orientation.

Pourquoi mon clapet de non-retour à battant claque ou fait du bruit ?

Un disque à battant simple ne commence à se fermer qu'après que le flux a déjà inversé sa direction, il claque donc sur le siège et envoie un choc de coup de bélier dans la conduite — courant lorsqu'une pompe s'arrête. Résolvez ce problème avec un clapet à battant assisté par ressort, une conception à disque incliné ou à course courte, ou un clapet à disque double, qui se ferment tous avant que le flux inverse ne se développe. Un dimensionnement correct aide également, car une vanne surdimensionnée bat et aggrave le claquement.

Quelle est la différence entre un clapet à battant et un clapet de retenue à ressort ?

Un clapet à battant utilise un disque articulé fermé par gravité et contre-pression, offrant la plus faible perte de charge mais nécessitant un montage horizontal ou vertical ascendant et sujet au claquement. Un clapet de retenue à ressort utilise un ressort pour maintenir un poppet fermé, il se ferme donc rapidement dans n'importe quelle orientation et limite les coups de bélier, au prix d'une perte de charge légèrement plus élevée. Les clapets à battant conviennent aux grandes conduites stables ; les clapets à ressort conviennent aux conduites verticales, difficiles d'accès ou sensibles aux claquements.
