Срок службы заглублённого ПВХ-трубопровода: реальная цена ультрафиолета

Заглубленная ПВХ дренажная труба и ПВХ дренажная труба, подверженная воздействию солнца, деградируют по двум независимым механизмам, по двум часам, которые никогда не идут одновременно, и описываются двумя отдельными системами стандартов. Это и есть весь ответ, и именно поэтому две цифры, которые вам приводили, кажутся противоречащими друг другу.

Спросите, сколько служит заглубленная ПВХ труба, и опубликованные цифры превышают 100 лет. Спросите, сколько ПВХ выдерживает на солнце, и предупреждения измеряются месяцами. Оба ответа верны, потому что они измеряют разные вещи. Ультрафиолетовая деградация — это фотохимическая реакция на поверхности: ей нужен падающий свет, поэтому она действует только на внешний слой и полностью прекращается в момент обратной засыпки траншеи. Долговременная регрессия прочности — это объемное свойство, измеряемое при постоянном внутреннем давлении — условии нагружения, которое самотечный дренаж никогда не испытывает.

Далее рассматривается каждый механизм по отдельности, называется стандарт, который его регулирует, а затем выявляется, где тропические проекты действительно теряют срок службы. Полимер не является переменной. Переменные — это незакрытые месяцы между портом и траншеей, а также уплотнение грунта, который засыпается сверху.

Два пути отказа рядом

Таблица ниже — это справочник, который стоит сохранить. Читайте её как диагностическую: по симптому она подскажет, с каким из двух механизмов вы имеете дело, а значит, какой стандарт, какой метод испытаний и какое решение применимы. Большинство споров о долговечности ПВХ — это споры о том, в какую колонку относится аргумент.

Вопрос	УФ / фотоокисление	Длительная гидростатическая прочность
На что воздействует?	Только на наружную поверхность, измеряется на глубине 0,001 дюйма	На весь материал по всей толщине стенки
Когда идёт отсчёт времени?	Только при воздействии дневного света; прекращается после засыпки	Только при постоянном внутреннем давлении
Что определяет?	Состав смеси и практика хранения	Экстраполяция по ISO 9080, классификация по ISO 12162
Как измеряется?	Растяжение (ASTM D638), модуль упругости (D790), ударная вязкость (D2444)	Регрессия кольцевых напряжений до нижней границы прогноза 97,5 %
Применимо ли к самотечной канализации?	Да, до укладки в грунт	Нет. ISO 12162 ограничивает свою область применения напорными системами

Последнюю строку стоит проверять первой. Пятидесятилетний расчётный срок службы, полученный регрессией кольцевых напряжений, описывает стенку, находящуюся под постоянным растяжением от внутреннего давления. Самотечный трубопровод работает при частичном заполнении и атмосферном давлении, поэтому такое растяжение не возникает, и эта цифра описывает случай нагружения, которого труба не испытывает.

Разберём пример по таблице. Контейнер с дренажными трубами 160 мм прибывает в Тему, лежит четыре месяца на складе и поступает на площадку серым и меловидным. Инженер на площадке хочет забраковать его на том основании, что пятидесятилетний срок службы уже израсходован. Применима первая колонка, а не вторая: механизм — фотоокисление, глубина поражения — доля стенки, и испытания, которые о нём говорят, — это растяжение, модуль упругости и ударная вязкость, а не регрессия кольцевых напряжений, которая и не начиналась.

Правильные проверки вытекают из этого: растрескиваются ли отрезки при обращении, и не затвердели ли уплотнительные кольца. Ни один из этих вопросов не имеет отношения к расчётному сроку службы, с которого начался спор, поэтому именно определение колонки решает вопрос.

Что на самом деле делает солнечный свет со стенкой ПВХ-трубы

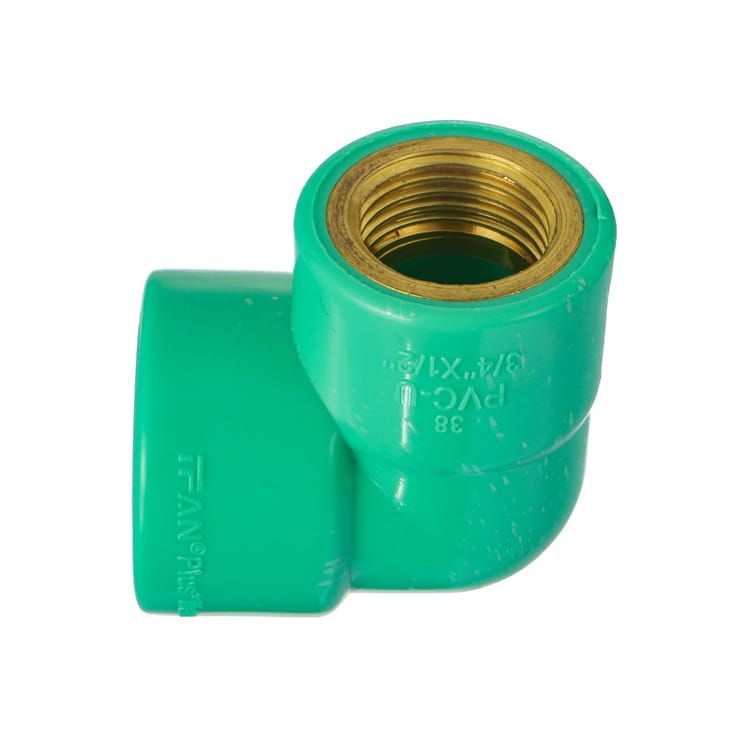

Труба, пролежавшая на открытом воздухе, становится меловидной. Зелёная или белая поверхность тускнеет, затем сереет, а у плохо защищённого материала становится коричневой или почти чёрной. Строительные бригады воспринимают это как испорченную трубу. В большинстве случаев это не так, и измерения объясняют почему с необычной точностью.

Ультрафиолетовое излучение запускает реакцию фотоокисления на поверхности полимера. Для реакции нужны фотоны, а фотоны не проникают в непрозрачное твёрдое тело, поэтому повреждение останавливается на глубине, куда достигает свет.Westlake Pipe & Fittings поместил выгоревший участок трубы под микроскоп и измерил поражённый слой — 0,001 дюйма — тоньше, как говорится в их бюллетене, чем волос. Charlotte Pipe, отдельный производитель, у которого нет причин соглашаться, утверждает, что реакция происходит "только на открытой поверхности трубы и на крайне малой глубине от 0,001 до 0,003 дюйма".

Два производителя, проводившие независимые измерения и получившие результаты одного порядка, — это более убедительный результат, чем любая из цифр по отдельности. Сравните с толщиной стенки: у канализационной трубы 8 дюймов SDR 35 минимальная толщина стенки составляет 0,240 дюйма, так что пораженный слой в три тысячных дюйма — это около одного процента сечения, несущего нагрузку.

Свойство, которое действительно меняется, и оговорка, которую стоит сохранить

Отраслевые данные не являются однозначным "эффекта нет". В техническом отчете Ассоциации производителей труб из ПВХ Uni-Bell UNI-TR-5-03 рассматривались трубы,暴露енные на солнце в течение двух лет; не было обнаружено неблагоприятного влияния на прочность при растяжении или модуль упругости, при этом изменения описываются как постоянные, но локальные и поверхностные. Ударная прочность — исключение. Она снижается.

• Прочность при растяжении (ASTM D638) — без изменений. Именно она обеспечивает устойчивость к давлению.
• Модуль упругости (ASTM D790) — без изменений. Именно он определяет кольцевую жесткость трубы, и для заглубленного дренажа это важнее, чем первый показатель.
• Ударная прочность (ASTM D2444) — снижается. Именно она отвечает за то, чтобы труба не лопнула при падении с грузовика.

Официальная формулировка относительно этого снижения точна, и ее стоит внимательно прочитать: уровень ударной прочности "в среднем оставался выше минимальных значений, установленных отраслевыми стандартами". "В среднем" — это утверждение о распределении, а не о нижней границе. Это означает, что отдельные образцы показали значения ниже минимума, в то время как среднее по совокупности — нет. Поэтому правильная интерпретация такова: у труб, хранившихся на открытом воздухе, разброс показателей ударной прочности шире, а не то, что они равномерно ниже.

Практическое следствие узкое, но реальное. Труба, подвергшаяся воздействию УФ-излучения, не становится слабее в процессе эксплуатации; она становится более хрупкой при обращении. Отрезок, который в первый год выдержал бы грубую разгрузку, на третий год может треснуть, и трещина появится при обращении, а не после ввода в эксплуатацию.

Что показал гидроиспытание трубы с солнечным ожогом

Компания Westlake провела испытания поврежденной солнцем трубы AWWA C900 DR25 на погружение в ацетон, тепловую усадку, сплющивание и гидроиспытание. Труба превысила минимальное требование кратковременного давления 535 psi, не показала расслоения, трещин или разрывов при сплющивании. Это доказательство для напорных трубопроводов, и оно не переносится напрямую на расчетный случай самотечной канализации — вывод, который оно подтверждает, более узкий и более полезный: деградация действительно поверхностная, потому что труба с нарушенным материалом основы не прошла бы гидроиспытание.

Двухлетний срок хранения и почему на тропическом объекте он сокращается

Стандартная ПВХ-композиция для труб содержит диоксид титана, который поглощает и рассеивает ультрафиолетовое излучение до того, как оно достигнет полимерных цепей. Компания Westlake утверждает, что обеспечиваемая защита охватываетдва года открытого хранения на улице в США и Канаде. Именно на эту цифру ориентируется отрасль, и на ней большинство читателей останавливаются.

Две детали в том же документе имеют гораздо большее значение для проекта в Лагосе, Аккре или Момбасе, чем заглавная цифра.

Отсчет времени является совокупным, и он начался не с момента получения вами поставки

"Двухлетний критерий — это совокупное значение времени, в течение которого продукт находится на открытом хранении, и оно не основано на дате изготовления." Механизм объясняет формулировку: фотоокисление определяется поглощенной дозой, а доза накапливается только пока поверхность освещена. Время в тени ничего не добавляет, поэтому счетчик идет на часы воздействия, где бы они ни происходили:

• Дни на складе производителя до загрузки контейнера
• Дни на открытом причале в порту погрузки и в порту выгрузки
• Дни на таможенном складе или в зоне таможенного контроля
• Дни на площадке в ожидании бригады для траншеи
• Дни, когда труба лежит рядом с открытой траншеей до обратной засыпки

Никто не владеет этим журналом от начала до конца. Завод знает первую запись, экспедитор — середину, площадка — последнюю, а покупатель, подписывающий документы на трубу, обычно не знает ни одной. Труба может прибыть на площадку, уже израсходовав значительную часть своего лимита, без того, чтобы какая-либо сторона вела себя неподобающе.

Почему тропики меняют арифметику

Двухлетний показатель указан для США и Канады. Это сезонные климаты, и в монографии IARC о солнечном и ультрафиолетовом излучении зафиксированы два факта, которые здесь важны: годовая доза УФ уменьшается с увеличением расстояния от экватора, а сезонная вариация наземного УФ-излучения, особенно УФ-Б, "значительна в умеренных регионах, но гораздо меньше вблизи экватора".

Североамериканский склад под открытым небом часть каждого года проводит под слабым зимним солнцем. Часы фактически замедляются на сезон. Склад в трех градусах от экватора не имеет такого сезона — доза высока и остается высокой месяц за месяцем. Совокупный бюджет, откалиброванный для климата с сезоном низкого УФ и израсходованный в климате без него, — это не тот же бюджет, даже если труба идентична.

Как укрыть, не создавая другую проблему

Рекомендуемые методы: непрозрачный брезент, заводская упаковка, укрытие грунтом, навес или акриловая/латексная краска на водной основе. С ними связаны два предупреждения, оба достаточно контринтуитивные, чтобы их игнорировали на площадке.

Во-первых, крышка должна обеспечивать циркуляцию воздуха. Герметизация трубы под полиэтиленовой пленкой в тропической жаре задерживает тепло у стены, и бюллетень прямо указывает, что правильная циркуляция воздуха предотвращает накопление тепла, которое повредит трубу. Обертка, блокирующая весь свет и весь поток воздуха, может быть хуже частичного затенения. Во-вторых, если защита — это краска, она должна быть на водной основе. Краска на нефтяной основе не будет связываться и приведет к повреждению трубы; Charlotte Pipe независимо предупреждает против масляных эмалей по той же причине.

Проверяйте прокладки, а не стенку трубы

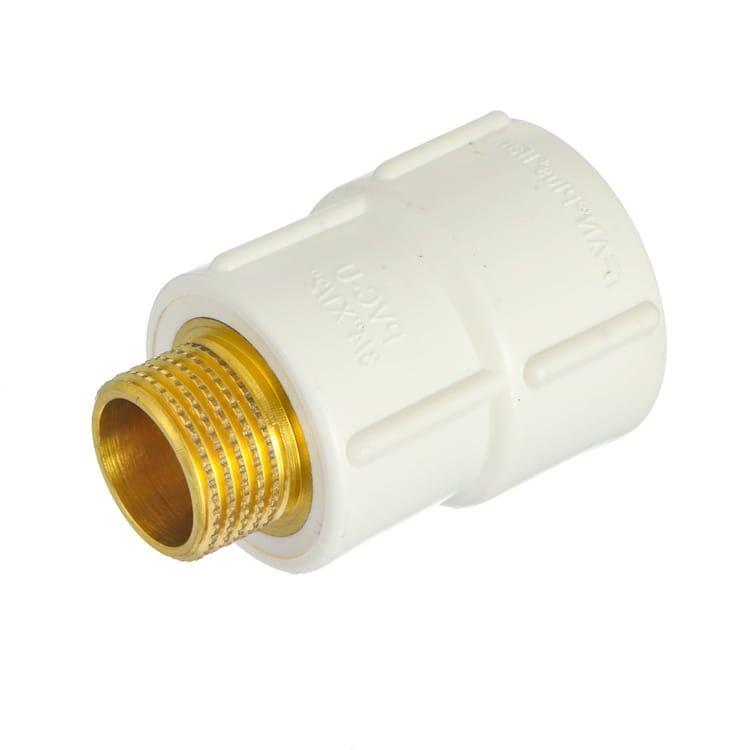

Для дренажных труб с прокладками эластомерное уплотнение — это компонент, который действительно выходит из строя при наружном хранении, и именно его никто не проверяет. Инструкция однозначна: проверяйте прокладки на отверждение или растрескивание перед сборкой, и если прокладка стала твердой или потрескалась, изделие не следует использовать. Отвердевшая прокладка не восстановит свою уплотняющую геометрию, и соединение, протекающее при вводе в эксплуатацию, обвинят в трубе.

Скрытые часы: что на самом деле регулируют ISO 9080 и MRS

Где-то в большинстве технических торговых разговоров кто-то приводит классификацию материала и расчетный срок службы в пятьдесят лет. Стоит понять эту систему правильно, потому что понимание позволяет увидеть, что она не применима к трубе, которую вы покупаете.

Как работает экстраполяция

ISO 9080 определяет стандартный метод экстраполяции для определения длительной гидростатической прочности термопластов в форме труб. Образцы труб выдерживаются под диапазоном внутренних кольцевых напряжений при контролируемых температурах до разрушения; времена разрушения регрессируются и экстраполируются, и результатом является нижний предел прогноза при уровне вероятности 97,5 %, выраженный как кольцевое напряжение в заданное время и температуре. Результат намеренно консервативен — это нижняя граница прогнозируемой прочности, а не среднее значение.

ISO 12162 затем превращает это напряжение в класс. Его определения стоит процитировать в их собственных терминах:

• σ_LPL — это 97,5 % нижний доверительный предел прогнозируемой гидростатической прочности при температуре и времени.
• MRS, минимальная требуемая прочность, — это значение σ_LPL при 20 °C и 50 лет, округленное вниз до следующего меньшего значения предпочтительного ряда R10 или R20.
• Классификационный номер — это десять раз MRS в мегапаскалях. Материал, чей σLPL _{находится между 25 и 28 МПа, имеет MRS 25 МПа и классификационный номер 250.}Расчетное напряжение
• — это MRS, деленное на коэффициент запаса C. Для трубопроводной системы из ПВХ-U ISO 12162 устанавливает минимальный коэффициент запаса 1,6.1,6.

Обратите внимание, где консерватизм усугубляется. Экстраполяция уже дает 97,5% нижнюю границу, а не среднее значение, и расчетный коэффициент затем снова делит эту границу на 1,6. Два независимых запаса находятся между данными регрессии и напряжением, которое инженеру разрешено использовать в расчетах.

Предложение в области применения, которое решает вопрос

ISO 12162в своей области применения указывает, что он "применим к материалам, предназначенным для труб и фитингов для напорных применений", а в первом примечании отмечается, что классификация, минимальный расчетный коэффициент и метод расчета "основаны на сопротивлении внутреннему давлению воды при 20 °C в течение 50 лет, полученном экстраполяцией с использованием метода, приведенного в ISO 9080".

Внутреннее давление. Заглубленный самотечный канализационный трубопровод не работает под постоянным внутренним давлением — он работает частично заполненным при атмосферном давлении, и его нагрузка является внешней: грунт, грунтовые воды, транспорт. Система MRS не является консервативной оценкой срока службы вашей канализации. Это измерение случая нагружения, который ваша канализация никогда не испытывает.

Стандарт также четко указывает, что класс не является квалификацией: во введении отмечается, что "классификация в настоящем международном стандарте не квалифицирует материал для конкретного применения" и что стандарты на продукцию предъявляют дополнительные требования. Для подземной канализации именно эти стандарты на продукцию имеют значение — в североамериканской системе это ASTM D3034 для труб и ASTM D1784 для компаунда.

Падающая кривая — это не усталость трубы

Кривая регрессии со временем идет вниз, и этот наклон часто ошибочно воспринимается как старение. Прочтите оси еще раз. На графике показано кольцевое напряжение, которое труба может выдержать, в зависимости от того, как долго она должна его выдерживать, и каждая точка измерена на одной и той же новой трубе. Это означает, что стенка выдерживает высокое напряжение в течение короткого времени и более низкое напряжение в течение очень долгого времени. Это не означает, что стенка ослабевает с течением времени — в испытании нет ни одного состаренного образца.

Это различие было проверено на трубах, которые действительно состарились. Альферинк и его коллеги исследовали эксгумированные напорные ПВХ-трубы возрастом до 37 лет и, как сообщается висследовании долговечности Университета штата Ютаобнаружили, что модуль материала не снижается с возрастом трубы, а также не наблюдается видимых изменений прочности на растяжение или ударной вязкости. Их вывод проясняет интерпретацию: пластичность и сопротивление внутреннему давлению "практически не пострадали от старения и остаются на том же уровне, что и для новых труб". Трубы, прослужившие 35 лет, по-прежнему соответствовали требованиям регрессии напряжений CEN — трубы, пролежавшие десятилетия, воспроизводили кривую, а не отклонялись от нее. Кривая отражает реакцию полимера на длительную нагрузку, а не график деградации.

Что показали раскопки труб, уже находившихся в грунте

Экстраполяция — это модель. Более убедительные доказательства получены из труб, которые были выкопаны, и для покупателя канализационных труб наиболее актуальными раскопками являются канализационные — большинство опубликованных раскопок касаются напорных трубопроводов, которые, как указано выше, испытывают другой случай нагружения.

• 15 лет, канализация.Бауэр эксгумировал ПВХ канализационную трубу и сообщил в 1990 году, что не было обнаружено измеримой деградации материала, особо отметив отсутствие охрупчивания и снижения модуля упругости или кольцевой жесткости. Модуль упругости и жесткость — это именно те свойства, на которые опирается заглубленный дренаж.
• 25 лет, канализация.Миерман в 2008 году обследовал канализационные трубы возрастом до 25 лет, используя визуальный, микроскопический и геометрический анализ, а также испытания на шероховатость поверхности и деградацию, и пришел к выводу, что существующие системы ПВХ канализационных труб будут работать как минимум 100 лет.
• 49 лет, напорные.Фолкман и Барфусс испытали образец, установленный в 1964 году и извлеченный в 2012 году — 49 лет в эксплуатации, изготовленный по стандарту CS 256, который предшествует ASTM D2241. Он прошел все испытания контроля качества. Данные по поддержанию давления приведены здесь из-за возраста, а не из-за случая нагружения.

Наиболее цитируемое число в этой литературе происходит из исследования Фонда водных исследований Берна и его коллег, и оно сопровождается условием, которое почти всегда опускается при повторении. Вывод состоит в том, что 100 лет — это консервативная оценкадля «правильно спроектированной и установленной трубы».Это уточнение не является шаблонной фразой. Это и есть вывод.

Что говорят те же исследования о том, что идет не так

Обзор Университета штата Юта прямо говорит о ранних отказах: «Основной причиной раннего отказа ПВХ труб является неправильная процедура монтажа». Альтернативная причина, которую он называет, — это производственный дефект из-за неполной желатинизации, который призван выявлять контроль качества на уровне партии.

Исторические данные подтверждают это. Кирби обнаружил, что первые ПВХ установки в Англии в 1965 году имели более высокий уровень отказов, чем чугунные, и что к 1979 году уровень отказов ПВХ упал значительно ниже, чем у чугуна. Полимер не изменился за эти четырнадцать лет. Изменилась практика монтажа.

Как на самом деле выходит из строя заглубленная ПВХ дренажная труба: прогиб, а не разложение

Если материал не разлагается под землей, то в чем риск при заглублении? Он геометрический. ПВХ — это гибкая труба: она прогибается как минимум на 2 % без каких-либо признаков разрыва или растрескивания, именно поэтому ее можно прокладывать на глубине более 50 футов. Гибкая труба под нагрузкой прогибается, и нагрузка затем частично передается и воспринимается окружающим грунтом с каждой стороны.

Это весь механизм, и он имеет неприятное следствие: грунт является конструктивным элементом. Уэстлейк утверждает это прямо — способность ПВХ трубы выдерживать нагрузки от грунта и поверхностные нагрузки без превышения пределов прогиба «напрямую связана с качеством монтажа и уплотнения окружающего грунта вокруг трубы».

Цифры и где находится запас прочности

Вертикальная кольцевая деформация	Что она означает	Запас прочности
30 %	Обратная кривизна — фактическая точка отказа	1:1
7,5 %	Промышленный долгосрочный предел (ASTM D3034, F679, AWWA C900)	4:1
5 %	Более строгий предел, выбранный некоторыми коммунальными предприятиями	6:1

JM Eagle указывает тот же предел 7,5 % для своей канализационной трубы SDR 35 в безнапорных применениях, с двумя условиями: труба должна быть уложена в соответствии с руководством по монтажу, и это кольцевая деформация трубы, а не осевое смещение в стыке. Это разные измерения, и их путаница приводит к спорам на площадке.

Деформация — это структурный сигнал, а не проблема с потоком

Заманчиво предположить, что сплющенная труба плохо дренирует. Опубликованные значения овальности говорят об обратном: при деформации 5 % площадь внутреннего сечения падает на 0,66 %, а расход — на 1,10 %; при 7,5 % эти показатели составляют 1,17 % и 1,94 % соответственно.

Менее двух процентов расхода на пределе — это слишком мало, чтобы оправдать пороговое значение. Показатель 7,5 % защищает не гидравлическую пропускную способность; он защищает от того, что выявляет деформация. Грунт, допустивший деформацию 7,5 %, имеет еще 22,5 % запаса до обратного прогиба, и он будет продолжать уплотняться под теми же нагрузками, которые вызвали первое показание. Труба работает как тензодатчик для окружающей засыпки.

Приемочное испытание и как его случайно фальсифицируют

Проверка представляет собой калибр-пробку (го/но-го), протягиваемую через линиючерез 30 дней после монтажа, что позволяет грунту осесть, чтобы измерение отражало долгосрочную деформацию, а не геометрию первого дня. Участки, где калибр останавливается, следует ремонтировать путем переукладки основания — переукладки, а не замены трубы, потому что труба редко является причиной отказа.

Два способа, которыми это испытание вводит в заблуждение:

• Загрязненная линия. Мусор или осадок останавливают калибр и интерпретируются как чрезмерная деформация. Линию необходимо тщательно очистить перед испытанием, иначе вы будете перекладывать основание на вполне исправном участке.
• Калибр, рассчитанный по каталогу. Опубликованные номинальный наружный диаметр и минимальная толщина стенки не могут использоваться для расчета размеров калибра в одиночку; это приводит к завышенному калибру и ложным результатам. Правильный базовый внутренний диаметр получается из статистического расчета, включающего производственные допуски и допуски на овальность. Для 8-дюймовой трубы SDR 35 базовый внутренний диаметр составляет 7,665 дюйма, что дает калибр 7,090 дюйма при пределе 7,5 % и 7,282 дюйма при 5 %.

Еще один момент замыкает связь между стандартами и траншеей.ASTM D2321, практика монтажа подземных термопластиковых самотечных труб, в своей области применения прямо указывает, что она "обязательно исключает критерии эксплуатационных характеристик продукта, такие как минимальная кольцевая жесткость, максимальная эксплуатационная деформация или длительная прочность". Стандарт монтажа не гарантирует производительность, а классификация материала не регулирует самотечную канализацию. Эксплуатационные характеристики находятся в промежутке между ними, которым является траншея — и траншея является единственным элементом в этом списке, который не может быть подтвержден сертификатом. Класс жесткости, который вы покупаете, задает только одну сторону этого сочетания; траншея задает другую.

Что указать в заказе и в инструкции на площадке

Каждый механизм, описанный выше, завершается решением, и каждое решение фиксируется одной строкой. Пройдите по списку: строка о компаунде и классе определяет материал, пункт о хранении задает бюджет воздействия, а пункт о приемке определяет траншею.

Строка о материале и классе

Позиция	Что писать	Почему это важно здесь
Компаунд	ASTM D1784, класс ячейки 12454 или 12364	Класс ячейки, а не «ПВХ», определяет свойства материала
Стандарт на трубы	ASTM D3034, стандарт на размеры PSM	Именно этот стандарт, а не ISO 12162, регулирует безнапорные канализационные трубы
Жесткость	SDR 35 (46 psi), SDR 26 (115 psi) или SDR 23.5 (153 psi)	Определяется по ASTM D2412 при прогибе 5 %
Монтаж	ASTM D2321 (и D2855 для соединений с растворителем)	Определяет практику засыпки, на которую рассчитан допустимый прогиб
Приемка	Шаблон (мандраль) при 7.5 % (или 5 %), через 30 дней после монтажа	Укажите процент — диаметр шаблона зависит от него

Для 8-дюймовой линии SDR 35 дает минимальную толщину стенки 0.240 дюйма при наружном диаметре 8.400 дюйма; SDR 26 — 0.323 дюйма. Эта разница в толщине стенки и есть то, за что вы платите, переходя на более высокий класс.

Какой класс выбрать: решайте по вопросам, а не по привычке

Пройдите по веткам по порядку и остановитесь на первой, которая подходит:

• Приемочный предел составляет 5 %, а не 7.5 %?Если коммунальная служба или спецификация выбрали коэффициент запаса 6:1, шаблон больше, а допуски на засыпку соответственно жестче. Подтвердите процент до расчета класса, потому что приемочный тест — а не класс — является критерием для оценки несоответствующего участка.
• Можно ли на этой площадке реально выполнить спецификацию засыпки по ASTM D2321?Если ответ неясен — мокрая траншея, плохой грунт, отсутствие уплотняющей техники — честное решение — исправить план засыпки. Переход с SDR 35 на SDR 26 добавляет 0.083 дюйма к стенке на 8-дюймовой линии и не заменяет боковую поддержку, так как нагрузка распределяется между трубой и грунтом.
• Труба будет под дорогой или под глубокой засыпкой?Это расчет конструкции на глубину засыпки, пригрузку и модуль упругости грунта, а не выбор класса из каталога. Представьте нагрузку для расчета и обратитесь к нашему руководству по классам жесткости для сравнения классов.
• Ничего из вышеперечисленного?SDR 35 при 46 psi — стандартная спецификация для безнапорной канализации, и пункты о хранении и приемке ниже сделают больше для срока службы, чем повышение класса.

Пункт о хранении, написанный для людей, которые не являются инженерами

Факт о материале, который не доходит до экспедитора или прораба, ничего не меняет. Сформулируйте его так, чтобы они действовали:

• Трубы должны храниться в непрозрачном укрытии в течение всего времени до монтажа, на каждом этапе цепочки, с обеспечением циркуляции воздуха под укрытием. Герметичная упаковка под прямыми солнечными лучами недопустима.
• Совокупный незакрытый риск хранения должен фиксироваться и отражаться в отчетности — на заводской площадке, в порту, на транзитном складе и на строительной площадке, а не только на площадке.
• Если для защиты используется краска, только акриловая или латексная на водной основе. Нефтяные краски и масляные эмали запрещены.
• Прокладки должны быть проверены на затвердевание или растрескивание перед сборкой. Твердые или потрескавшиеся прокладки бракуют трубу.
• Обесцвечивание само по себе не является критерием брака. Хрупкость при обращении и состояние прокладок — являются.

Эта последняя строка предотвращает дорогостоящий спор в обоих направлениях: она не позволяет площадке выбрасывать качественный материал из-за изменения цвета и не позволяет поставщику отмахнуться от трубы, которая действительно была повреждена при обращении.

Что можно подтвердить до запроса, а что нельзя

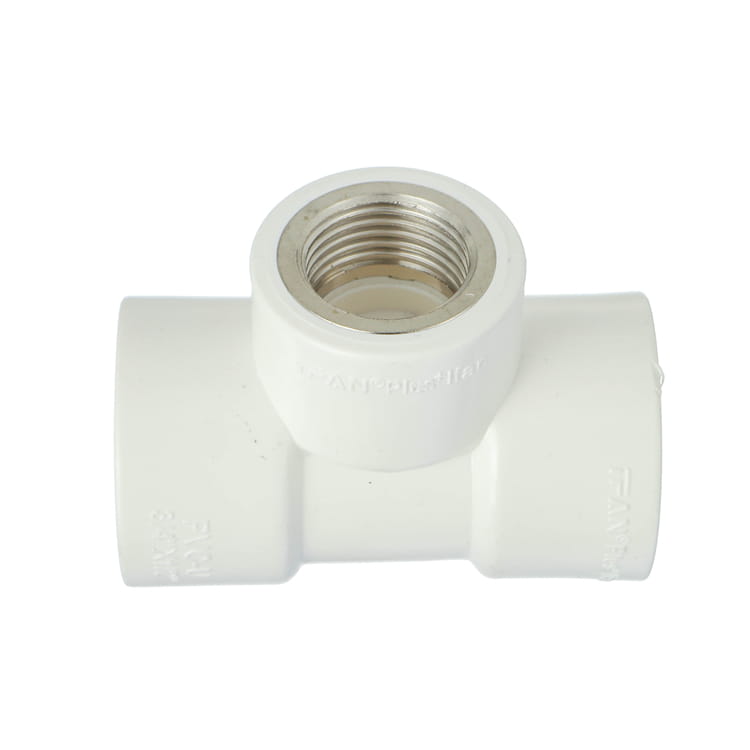

Честность в этом вопросе — часть спецификации. IFAN производит uPVC дренажные системы наряду с линейками PPR, HDPE, PEX и латунной арматуры, и опубликованный объем OEM-производства указывает минимальный заказ как один контейнер, смешанный по размерам и линейкам продукции. Диаметры в линейке uPVC дренажа: 110, 160, 200 и 315 мм.

Что не публикуется и что эта статья не будет выдумывать: специфические для IFAN гидростатические кривые испытаний для дренажной линейки, доступность классов жесткости по диаметрам и сроки поставки для каждого рынка. Они устанавливаются для каждого проекта с учетом смеси размеров и пункта назначения, и любая цифра, указанная для них без привязки к проекту, — это украшение. Каждое число в этой статье взято из названного стандарта или названного опубликованного исследования именно по этой причине.

Краткая версия для тропического проекта

Компромисс не между долговечной трубой и дешевой. Оба показателя в этой статье в значительной степени определяются решениями, принятыми вдали от материала.

Что вы теряете немного, если игнорируете:обесцвечивание. Меловая, серая или коричневая труба потеряла поверхностный слой, измеряемый в тысячных долях дюйма, без влияния на прочность на разрыв или модуль упругости. Если она обрабатывается нормально, а прокладки эластичны, это материал, а не брак.

Что нельзя купить позже:траншею. Прогиб определяется качеством засыпки в день монтажа, стандарт установки прямо отказывается гарантировать производительность, а 100-летний показатель в литературе каждый раз, когда он честно указан, обусловлен «правильно спроектированной и установленной трубой». Никакой класс жесткости не компенсирует засыпку, которая никогда не уплотнялась — вот почему процедура монтажа и испытания соединенийзаслуживает большего внимания, чем сертификат на материал.

Что стоит почти ничего и обычно пропускается:крытое хранение. Незащищенное хранение — это накопительный бюджет, расходуемый по всей цепочке, которую никто не отслеживает от начала до конца, в климате, где нет сезона с низким УФ-излучением, чтобы замедлить этот процесс, — а срок крытого хранения не ограничен. Брезент с вентиляцией под ним — самая дешевая позиция, влияющая на срок службы.

Три решения в порядке их возникновения: укажите класс ячейки и SDR при закупке, включите пункты о хранении и прокладках в инструкции по отгрузке и монтажу, и проведите контроль оправкой через 30 дней после монтажа. Первые два — дешевые и обратимые. Третье — единственное, что проверяет, пережили ли остальные решения контакт с площадкой, и его невозможно выполнить после закрытия траншеи и укладки покрытия.
