دليل تركيب أنابيب HDPE: الخندق، التوصيل والاختبار

أنبوب HDPE يكون جيدًا بقدر جودة تركيبه. يمكن للمادة أن تدوم 50 عامًا، لكن خندقًا متسرعًا، أو طبقة فراش مفقودة، أو وصلة اندماجية مصنوعة على طرف متسخ ستفشل قبل ذلك بكثير. يغطي هذا الدليل كيفية تركيب أنبوب HDPE بشكل صحيح — تحضير الخندق والفراش، الوصل، المناولة والتخزين، الدفع والتثبيت، واختبار الضغط الذي يثبت صحة الخط قبل تشغيله. إنه مكتوب للمقاولين ومشرفي المشاريع الذين يريدون أن يكون الخط صحيحًا من المرة الأولى، لا أن يُحفر مرة أخرى بعد موسم بسبب فشل مبكر يمكن تجنبه.

للمادة والأبعاد الكامنة وراء التركيب، اقرأ هذا مع الدليل الكامل لأنبوب HDPE؛ هنا التركيز على وضعه في الأرض بشكل صحيح واختباره قبل أن يحمل قطرة ماء.

الخندق والفرشة

HDPE مرن، مما يعني أنه يتفاعل مع التربة المحيطة به بدلاً من تحمل الحمولة بأكملها بنفسه — لذا فإن الفرشة (Bedding) أهم من الأنابيب الصلبة. قم بقطع الخندق بعرض يمنح مساحة عمل لكن ليس أوسع من اللازم، وسوّ القاع. ضع طبقة فرشة من مادة ناعمة قابلة للدمك وخالية من الأحجار (رمل أو حصى ناعم) تحت الأنبوب، ثم أحطها بنفس المادة وادمكها في الجوانب بحيث يكون الأنبوب مدعومًا بالكامل حول نصفه السفلي. أكبر خطأ في الفرشة هو وجود أحجار حادة أو ركام مقابل جدار الأنبوب: فهي تركز الحمولة على نقطة واحدة، وبمرور الوقت، قد تسبب شقًا. عندما تكون التربة الطبيعية حجرية ولا تتوفر فرشة نظيفة، حدد PE100-RC، وهو الدرجة المقاومة للشقوق المصممة خصيصًا لهذا النوع من الإجهاد.

عمق التغطية يتبع الحمولة. ادفن تحت خط الصقيع المحلي حتى لا يتجمد الخط أثناء الخدمة، ووفر تغطية كافية لتحمل أي حركة مرور فوقه — أعمق تحت الطرق، وأقل في الحقول المفتوحة. اردم بطبقات مدمكة، مع إبقاء الأحجار بعيدة عن منطقة الأنبوب، وحدد الخط بشريط تحذير أو جهاز تتبع لتحديد موقعه في المستقبل.

الوصل في الموقع

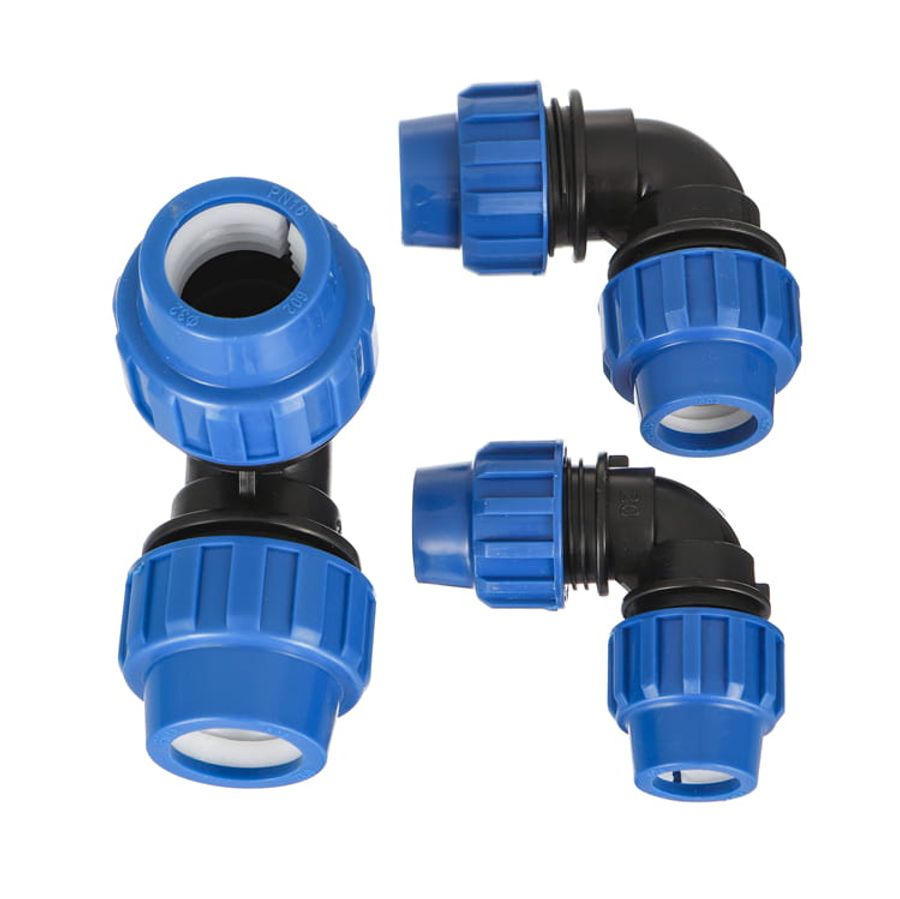

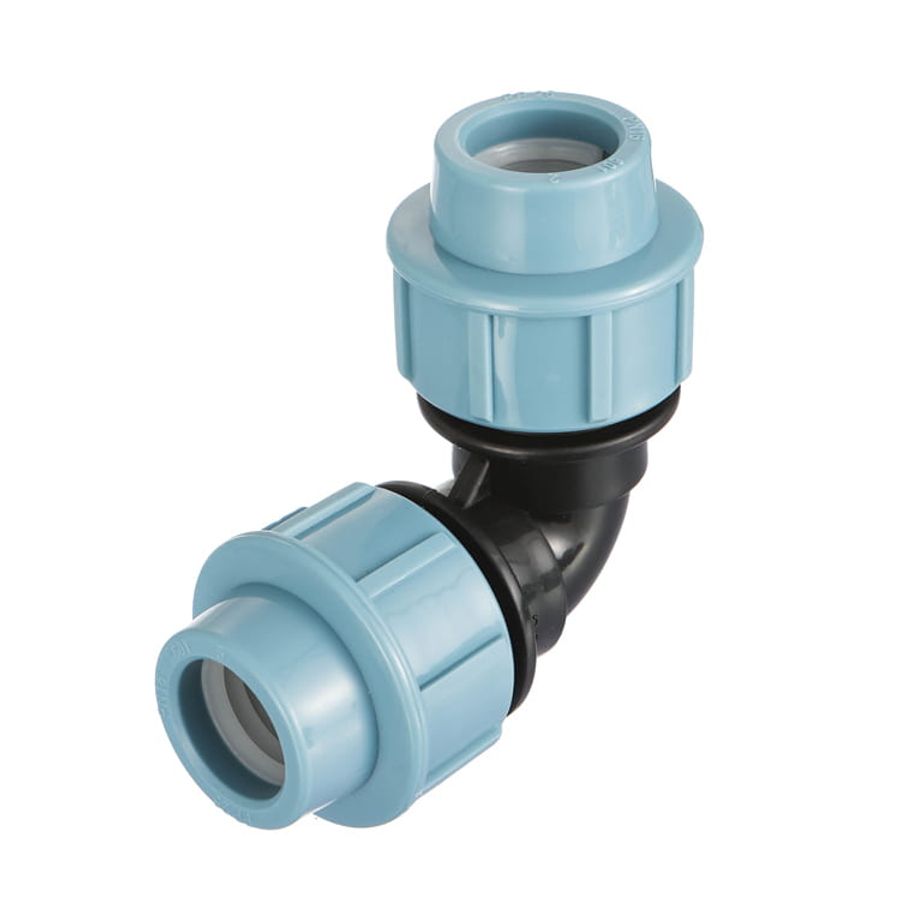

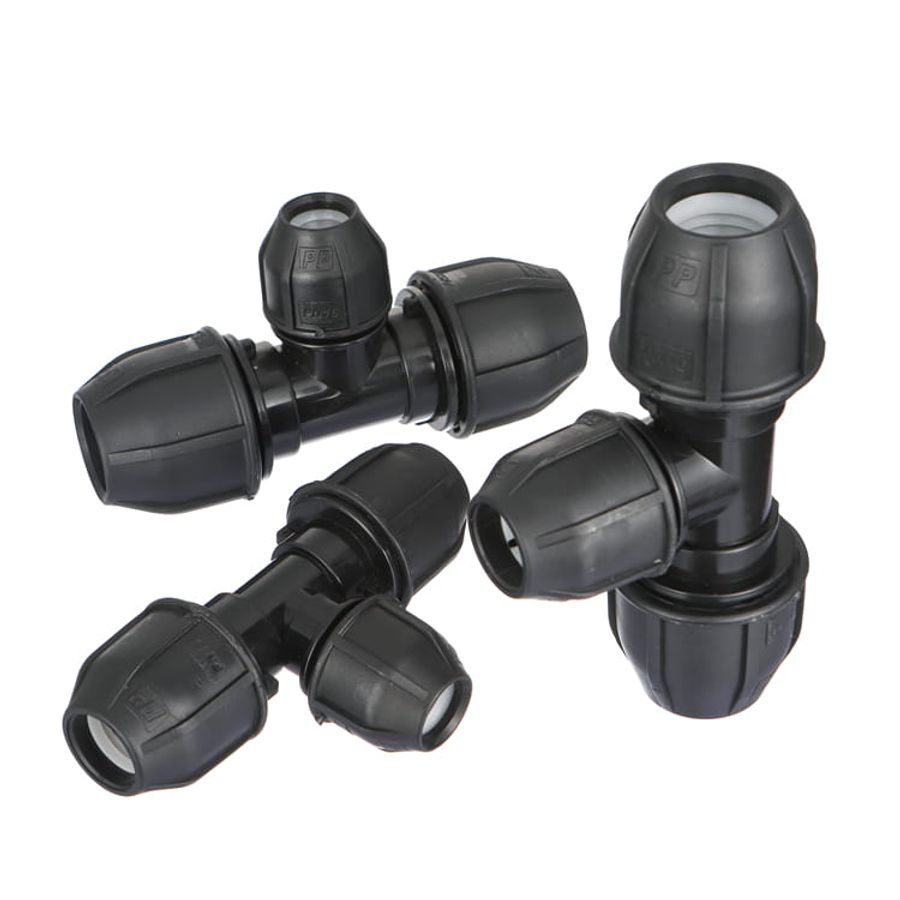

يتم وصل HDPE عن طريق الانصهار — الانصهار التناكبي للمسارات المستقيمة الأكبر، والانصهار الكهربائي للفروع والأقطار الصغيرة والمساحات الضيقة — أو بواسطة الوصلات الميكانيكية الضاغطة على الخطوط الصغيرة ذات الضغط المنخفض. وبأي طريقة كانت، فإن جودة الوصل تعتمد على جودة التحضير: يجب قطع الأطراف بشكل مربع ونظيف وجاف، وتحتاج مقابس الانصهار الكهربائي إلى كشط سطح الأنبوب على عمق الإدخال الكامل. طابق درجة SDR للوصلات مع الأنبوب، واتبع درجات الحرارة والضغط وأوقات التبريد حسب القطر — فهذه الأمور تحددها الإجراءات وليس الإحساس. لمقارنة كاملة بين طريقتي الانصهار ومتى تستخدم كل منهما، راجع الانصهار التناكبي مقابل الانصهار الكهربائي، ولأنواع الوصلات، راجع دليل وصلات HDPE.

المناولة والنقل والتخزين

يُعد التلف الذي يحدث للأنبوب قبل وصوله إلى الخندق سببًا شائعًا يمكن تجنبه للفشل. ارفع الأنبوب باستخدام أحزمة نسيجية عريضة، ولا تستخدم أبدًا السلاسل أو الخطاطيف التي تخدش الجدار، ولا تسحبه على أرض وعرة. قم بتخزينه على سطح مستوٍ بعيدًا عن الأشياء الحادة، وادعم اللفائف والأطوال المكدسة بحيث لا تتشوه تحت وزنها في الشمس. يتمتع HDPE بمقاومة جيدة للأشعة فوق البنفسجية للتخزين في الهواء الطلق، ولكن من الأفضل تجنب التعرض الطويل جدًا للأنبوب غير المحمي — احتفظ به مغطى للتخزين المطول. افحص كل طول بحثًا عن الخدوش أو الجروح أو البيضاوية قبل وضعه؛ فالجرح العميق هو مسبب للضغط ويجب قطع القسم المتأثر، وليس دفنه.

الدفع، التثبيت، والتمدد

من المزايا الكبيرة لـ HDPE الملحوم أن الوصلات مقاومة للأحمال الطرفية — حيث يعمل الخط الملحوم كأنبوب واحد مستمر، مما يجعل كتل الدفع اللازمة عند الانحناءات والتفرعات في الأنظمة ذات الوصلات الحلقية غير ضرورية عادةً. ومع ذلك، قد لا تزال التوصيلات مع الأنظمة الأخرى، والصمامات، والتجهيزات الميكانيكية بحاجة إلى تثبيت، ويجب تقييم أي انتقال إلى نظام غير ملحوم من حيث الدفع. كما يتمدد HDPE وينكمش بشكل ملحوظ مع درجة الحرارة: فالخط المكشوف الذي يُمد في حرارة النهار سينكمش مع برودته، لذا اترك الأنبوب ليصل إلى درجة حرارة مستقرة واتركه "يسترخي" قبل التوصيل النهائي والردم، أو قم بتضمين الخلوص الذي تتطلبه التصميمات. بمجرد الردم، تقوم التربة بتقييد الحركة.

اختبار الضغط

قبل تشغيل الخط، يتم اختبار ضغطه للتحقق من الوصلات والأنبوب. يتميز اختبار HDPE بخاصية فريدة قد تفاجئ الفرق المعتادة على المعادن: الأنبوب مادة لزجة مرنة، لذا تحت ضغط الاختبار يتمدد قليلاً وينخفض قراءة الضغط حتى في حالة عدم وجود تسرب. تأخذ إجراءات اختبار HDPE الصحيحة في الاعتبار هذا الانخفاض في الضغط — عادةً ما يتم إجراء اختبار مسبق لتكييف الأنبوب، ثم مرحلة اختبار مقاسة حيث تتم مقارنة الانخفاض المسموح به مع معايير المواصفة القياسية — بدلاً من اعتبار أي فقدان في الضغط تسربًا. املأ ببطء لطرد الهواء (الهواء المحبوس يفسد الاختبار ويشكل خطرًا)، واتبع طريقة الاختبار في المواصفة القياسية ذات الصلة بفئة ضغط الأنبوب. الخط الذي يجتاز اختبارًا يتم تنفيذه بشكل صحيح يكون جاهزًا للتشغيل بثقة.

التركيب بدون حفر خندق

إن مرونة HDPE وطولها المستمر الملحوم يجعلها الأنبوب الطبيعي لطرق الحفر بدون حفر خندق، والتي تتجنب الحفر المفتوح تحت الطرق والأنهار والمناطق المبنية. في الحفر الاتجاهي الأفقي (HDD)، يتم حفر ثقب على طول الخط ويتم سحب سلسلة الأنابيب الملحومة من خلاله بطول واحد. تقوم طريقة التبطين الانزلاقي بتمرير أنبوب HDPE جديد داخل خط رئيسي قديم تالف. يكسر تكسير الأنابيب الأنبوب القديم إلى الخارج مع سحب HDPE الجديد خلفه. تخضع الطرق الثلاث الأنبوب لشد الشد والتآكل ضد الثقب أو الأنبوب القديم، لذلك يجب أولاً لحام الأنبوب في سلسلة مستمرة، والحفاظ على قوة السحب ضمن حد الأنبوب لقطره و SDR.

نظرًا لأن الأنبوب بدون حفر خندق يتم سحبه على الأرض بدون فراش محكوم، فإن التحميل النقطي والخدش السطحي هما مخاطر حقيقية - هذه هي الحالة الكلاسيكية لـ PE100-RC، الدرجة المقاومة للتشقق التي تم تطويرها للتركيب بدون طبقة رملية. إذا كان مشروعك يستخدم HDD أو التكسير أو التبطين الانزلاقي، فتأكد من الدرجة وقوة السحب المسموح بها مع المورد قبل البدء.

استخدام مرونة الأنبوب

من مزايا التركيب الهادئة لمادة HDPE أنها يمكن ثنيها على البارد بنصف قطر لطيف، متبعةً انحناء الخندق أو الالتفاف حول عائق بسيط دون الحاجة إلى وصلة. لكل قطر وSDR حد أدنى لنصف قطر الانحناء — فالانحناء الأكثر حدة من ذلك يسبب إجهادًا زائدًا لجدار الأنبوب — لذا حافظ على المنحنى ضمن الحد المسموح به من قبل الشركة المصنعة ولا تجبر الأنبوب على الانثناء مطلقًا. هذه القدرة على الالتفاف حول العوائق تلغي الحاجة إلى الوصلات (وبالتالي نقاط التسرب) التي قد يحتاجها الأنبوب الصلب عند كل تغيير في الاتجاه. وبالاقتران مع التسليم بشكل ملفوف للأقطار الصغيرة، يعني ذلك مسارات طويلة تكاد تكون خالية من الوصلات، تُركب بشكل أسرع وتتسرب بشكل أقل. حيثما تكون هناك حاجة فعلية لانحناء حاد، استخدم وصلة مناسبة بدلاً من ثني الأنبوب بما يتجاوز الحد المسموح به.

أخطاء التركيب الشائعة

وجود أحجار حادة في منطقة الأنبوب. السبب الأكثر شيوعًا للفشل المبكر. قم بفرش وتغطية الأنبوب بمواد ناعمة خالية من الأحجار؛ لا تقم أبدًا بالردم المباشر بتربة حجرية حادة ضد الجدار.

سوء تجهيز الوصلة. الأطراف المتسخة أو الرطبة أو غير المجهزة تؤدي إلى وصلة تبدو جيدة ولكنها تتسرب تحت الضغط. نظف وجفف وجهز كل طرف وفقًا للإجراءات.

تجاهل التمدد الحراري. توصيل وردم أنبوب لا يزال ساخنًا من الشمس يحبس الإجهاد أثناء انكماشه. اتركه يستقر قبل التوصيل النهائي.

احتجاز الهواء في اختبار الضغط. جيوب الهواء تعطي قراءات خاطئة وتشكل خطرًا على السلامة. املأ ببطء وأزل الهواء قبل الاختبار.

معالجة انخفاض ضغط اختبار HDPE كتسرب. انخفاض الضغط اللزج المرن طبيعي؛ استخدم طريقة اختبار خاصة بـ HDPE حتى لا يتم رفض خط سليم.

سوء التعامل قبل التركيب. السلاسل والخطافات والسحب تخدش الجدار. ارفع باستخدام الرافعات وافحص بحثًا عن التلف قبل الدفن.
