Accesorios de unión PPR: dónde colocarlos para poder dar servicio a la línea

Cada otra unión en un sistema de PP-R es permanente. La fusión por enchufe funde la tubería y el accesorio en una sola pieza de plástico, y la única forma de deshacerla es con una sierra para metales. La unión es la excepción: el único accesorio diseñado para desmontarse con una llave y volver a montarse sin calor. Lo que significa que la pregunta nunca es "¿necesito uniones?". Es "¿dónde las coloco?", y esa decisión se toma una sola vez, durante el montaje inicial, por quien sostiene el soldador.

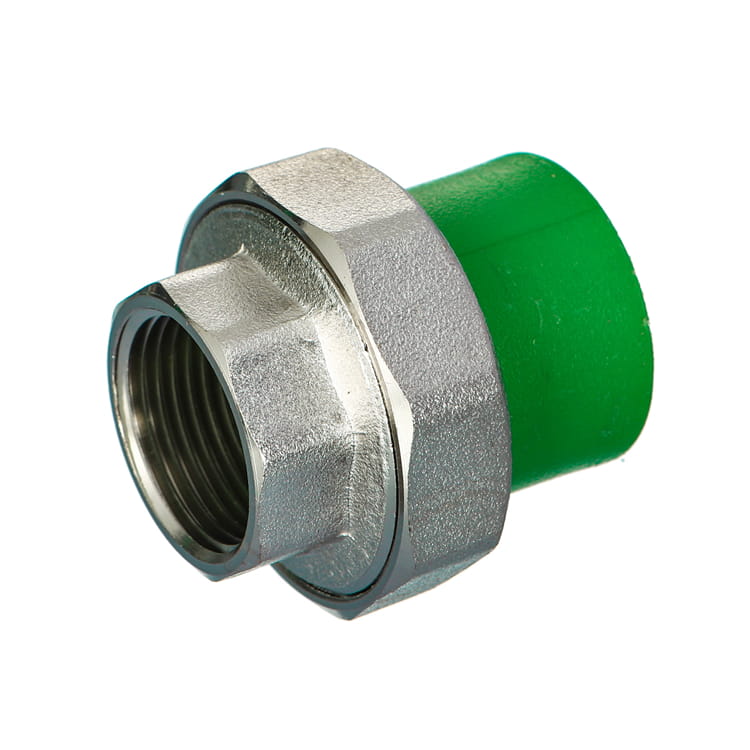

Qué es realmente una unión PPR

Una unión de PP-R es tres piezas que se envían como una: dos mitades, cada una con un enchufe de fusión en su extremo exterior, y una tuerca roscada cautiva que une las dos mitades contra un sello. Suelda cada mitad a la tubería de la misma manera que soldarías un acoplamiento: herramienta caliente, fusión por enchufe, el método cubierto por DVS 2207-11. La diferencia es lo que sucede después. Los enchufes fusionados permanecen fusionados para siempre; la junta entre ellos se abre con una llave.

Esa distinción es toda la razón de ser del accesorio, y vale la pena ser precisos sobre por qué importa en PP-R específicamente en lugar de en fontanería en general. Un sistema de acero roscado se puede romper en cualquier junta, con suficiente esfuerzo y una llave de tubo. Un sistema de cobre soldado se puede desoldar con un soplete. Un sistema de PP-R fusionado genuinamente no se puede desmontar: la soldadura no es una junta entre dos materiales, es una masa continua de polipropileno.

Cuando un instalador necesita sacar una bomba de una línea fusionada y no hay unión, las opciones son cortar la tubería y soldar nuevos accesorios, o cortar la tubería y soldar una unión para que la próxima persona no enfrente el mismo problema. No hay una tercera opción.

Esto también es por lo que las uniones se eliminan de los trabajos por ingeniería de valor y por qué esa decisión es tan costosa. En una lista de materiales, una unión es uno de los accesorios más caros de la gama, aunque hace lo mismo que un acoplamiento: conecta dos tuberías. La diferencia solo se nota años después, en la primera llamada de servicio, y para entonces la persona que ahorró el dinero ya no está.

Un detalle decide si el accesorio funciona en absoluto, y no está escrito en la caja. La tuerca es cautiva solo en una mitad. Tiene que estar en esa mitad, orientada correctamente, antes de soldar cualquiera de los enchufes: una vez que ambas mitades están fusionadas a sus tuberías, una tuerca que se dejó fuera o se enroscó al revés no se puede colocar, porque ya no hay un extremo de tubería libre para deslizarla. La junta entonces no se puede hacer y ambos soldaduras tienen que cortarse. Los instaladores que trabajan en PP-R a diario hacen esto automáticamente; los instaladores que vienen del cobre o el acero, donde nada es cautivo, son los que pierden una tarde en ello.

La versión de segundo orden de la misma trampa es la orientación en un tramo con varias uniones. Cada tuerca viaja hacia la mitad en la que es cautiva, por lo que una línea ensamblada con todas las tuercas mirando en la misma dirección tiene que romperse en esa dirección también. En una pared de sala de máquinas donde un extremo está contra una esquina, eso decide qué componente se puede sacar primero.

Dónde van las uniones, y dónde no deben ir

La regla de colocación es simple de enunciar: coloque una unión dondequiera que un componente se vaya a retirar algún día, y coloque una a cada lado de él. La versión de una sola unión permite romper la conexión; no permite levantar el componente, porque la tubería en el lado opuesto aún lo mantiene cautivo. Dos uniones convierten una extracción en un trabajo de dos llaves.

Ubicación	Uniones	Por qué
Entrada y salida del calentador de agua	2	El componente más reemplazado de la línea
Bomba de circulación	2	Los rodamientos son consumibles; la bomba sale, la tubería se queda
Filtro o descalcificador	2	Se les da servicio según un programa, no por falla
Medidor / entrada de colector	1–2	La empresa de servicios cambia los medidores; la junta debe ser reversible sin un soldador en el sitio
Tramo de columna en medio, sin lazo de expansión	0	Una unión es un punto fijo; la carga térmica cae sobre la tuerca
Enterrada o empotrada en losa	0	Una junta desmontable a la que no se puede acceder es una vía de fuga sin beneficio

Las últimas dos filas son donde los instaladores se meten en problemas, y la razón es térmica. El PP-R tiene un coeficiente de expansión lineal de 0,15 mm por metro por kelvin. Esa es una propiedad del material no reforzado, y vale la pena saber qué la cambia: la misma fuente sitúa el PP-R reforzado con fibra de vidrio en 0,035 y el reforzado con lámina de aluminio en 0,030 mm/m·K: de un quinto a un cuarto del movimiento. Si una columna se especifica en tubería compuesta en lugar de PP-R simple, el problema de expansión desaparece en gran medida, y también el argumento en contra de una unión en medio del tramo.

Haga los cálculos en una columna de PP-R simple y el número es difícil de discutir: 20 metros de tubería, llenada en frío a 15 °C, que transporta agua a 65 °C, es una variación de 50 K. Eso es 0,15 × 20 × 50 = 150 mm de crecimiento que la tubería tomará en algún lugar. Los sistemas bien diseñados lo absorben en lazos de expansión, desviaciones y soportes deslizantes. Lo que hace una unión es crear un punto rígido y sujeto en medio de ese movimiento. Coloque una en medio de la columna sin un lazo para absorber el recorrido, y la carga térmica se concentra en la tuerca roscada y la cara del sello en lugar de distribuirse a lo largo del tramo.

El caso enterrado es más simple. Una junta de PP-R fusionada bajo tierra es una pieza continua de plástico sin sello que pueda fallar. Una unión bajo tierra es un sello de elastómero que no se puede inspeccionar, no se puede re-apretar, y no se encontrará rápidamente cuando llore. Si una junta tiene que ser enterrada, debe ser fusionada.

También hay un tamaño en el que el argumento cambia. Las uniones de PP-R se almacenan comúnmente de 20 mm a 110 mm: la misma banda que los tamaños de tubería PP-R en los que se asientan, y el accesorio está en su mejor momento en la parte pequeña y media de esa banda: los tamaños donde un componente es lo suficientemente ligero como para que una persona lo levante una vez que las dos tuercas están fuera. Hacia el extremo superior de la gama, la unión deja de ser la opción económica y reparable: el accesorio es voluminoso, la tuerca necesita una llave de correa larga y espacio para girarla, y el componente en el lado opuesto suele ser lo suficientemente pesado como para necesitar soporte antes de deshacer nada.

En ese punto, una conexión con brida está haciendo el mismo trabajo con mejor mecánica, y la unión se está especificando por hábito en lugar de porque sea la junta correcta.

Uniones totalmente de plástico vs. con inserto de latón

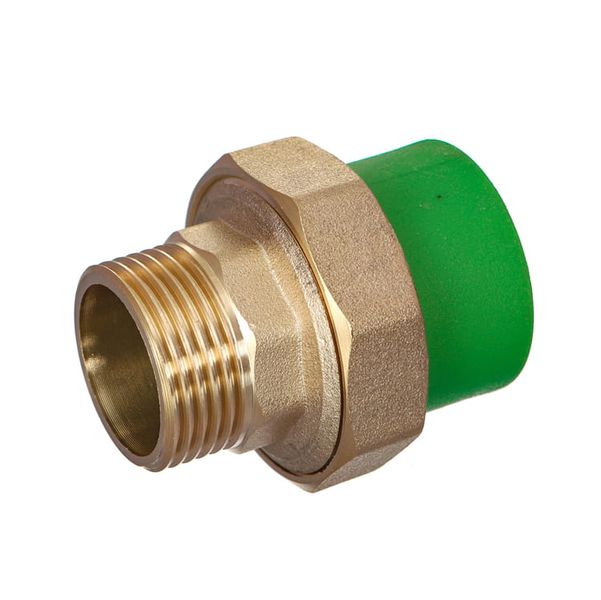

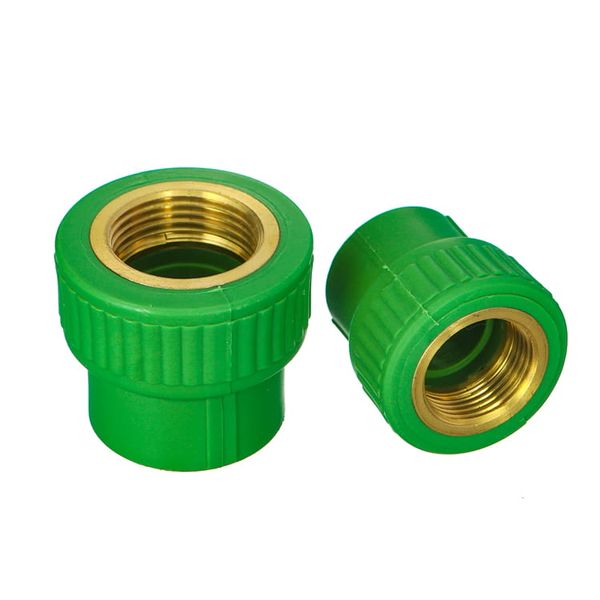

Existen dos familias, y no son intercambiables. Una unión totalmente de plástico es de PP-R en todo: ambas mitades y la tuerca son de polipropileno, y el sello es una junta tórica asentada entre las dos caras. Una unión con inserto de latón lleva una rosca de latón moldeada en un lado, para poder conectarse a un componente roscado: una brida de bomba, una toma de calentador, una válvula de latón.

La norma ISO 15874-3:2013 anticipa exactamente esto: la parte de accesorios de la norma cubre accesorios fabricados con PP y accesorios fabricados con otros materiales destinados a acoplarse a tuberías que cumplen con la Parte 2. La rosca de latón no es un truco, está dentro del alcance del sistema. Lo que importa es que la use por la razón por la que existe. Un inserto de latón en una toma de calentador es una transición que hace su trabajo. Un inserto de latón usado en medio del tramo, donde ambos lados son PP-R de todos modos, añade una interfaz de materiales disímiles y un límite de moldeo sin ganancia funcional, y un inserto de metal moldeado es un lugar donde el ciclo térmico trabaja el plástico contra el metal durante toda la vida del sistema.

La regla práctica de selección: totalmente de plástico donde ambos lados son PP-R; con inserto de latón solo donde la unión es la transición a un componente metálico roscado. Si la cotización de un proveedor es toda de uniones con inserto de latón en un trabajo que es PP-R de extremo a extremo, esa es una pregunta que hacer, no una especificación que aceptar.

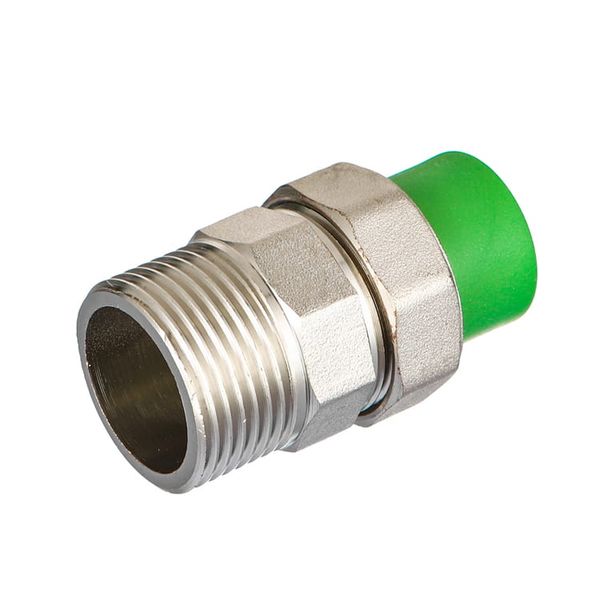

La junta tórica es todo el producto

Todo lo que está por encima del sello es polipropileno haciendo un trabajo fácil. El sello es la parte que está bajo ciclos térmicos, deformación por compresión y química del agua durante toda la vida útil, y es un componente que la mayoría de los compradores nunca especifican. Esa combinación (crítico, barato, no especificado) es precisamente donde ocurre la sustitución.

El elastómero correcto para agua potable caliente es EPDM. Es el material estándar para fontanería sanitaria y sellos de agua potable porque resiste el agua caliente continua, el ozono y los rayos UV. El material en sí tiene un margen considerable: el EPDM curado con azufre está clasificado para un máximo de aproximadamente 120 °C y el curado con peróxido para aproximadamente 150 °C. Esos son techos de elastómero, no clasificaciones del sistema: en una línea de PP-R, el cuerpo de la tubería es el componente limitante mucho antes que el anillo, y cualquier proveedor que cite una temperatura de la junta tórica como la clasificación del sistema tiene la ingeniería al revés.

Dos modos de falla sobreviven a una especificación correcta, y ambos tienen que ver con la fuerza más que con el material. El primero es el sobre-apriete. El sello se hace exprimiendo la junta tórica, y eso ocurre mucho antes de que la tuerca se sienta apretada; cada vuelta después es tensión en una rosca de plástico sin a dónde ir. Una tuerca de unión agrietada en un sistema que nunca tuvo fugas en servicio es casi siempre una firma de ensamblaje, no un defecto del producto, y generalmente aparece como una grieta capilar a lo largo de la raíz de la rosca en lugar de una rotura limpia.

El segundo es la deformación por compresión. Un elastómero mantenido comprimido a temperatura deja de recuperarse lentamente, y un anillo que ha pasado años comprimido en una línea caliente no volverá a sellar en la misma posición de la tuerca cuando la junta se abra y cierre de nuevo. Esta es la razón práctica por la que una unión que se ha abierto para servicio debe reensamblarse con un anillo nuevo en lugar del viejo: la junta no tenía fugas antes porque el anillo había tomado una deformación en esa posición exacta, y no encontrará esa posición dos veces. El EPDM resiste mejor aquí que las alternativas, lo cual es una segunda razón por la que la especificación del material importa más allá de la resistencia al agua caliente.

Cuatro verificaciones antes de aceptar un lote de uniones

Ninguna de estas necesita un laboratorio. Baje la tuerca a mano en una muestra de cada caja: debe girar toda la longitud de la rosca libremente; un apriete progresivo desde la primera vuelta es contracción de moldeo, y esa tuerca se agrieta bajo una llave. Saque la junta tórica y mire la ranura para detectar rebabas, porque un anillo asentado sobre una línea de rebaba llora en el primer ciclo térmico. Pida el certificado del elastómero por nombre: "EPDM" por escrito, no "sello de goma" en una hoja de especificaciones. Verifique la profundidad del enchufe contra un recorte de tubería: un enchufe poco profundo hace una soldadura débil sin importar lo buena que sea la unión.

IFAN fabrica uniones de PP-R en ambas configuraciones junto con el resto de la gama de accesorios PP-R. No hemos publicado certificación de junta tórica a nivel de lote para este artículo, así que trate las cuatro verificaciones como lo que debe pedir a cualquier proveedor, incluidos nosotros.

Conclusión

Una unión es la única decisión reversible en un sistema construido enteramente con juntas permanentes, y se toma una vez, en el montaje inicial, por alguien cuyo incentivo es la velocidad. Dos uniones en cada componente reparable, totalmente de plástico a menos que la unión sea una transición a metal, EPDM por escrito, y nada desmontable enterrado o empotrado. Esa lista cuesta muy poco en la etapa de materiales y no se puede recuperar después sin una sierra.

Si las juntas fusionadas a cada lado de la unión son la parte de la que no está tan seguro, las temperaturas de fusión por enchufe, los tiempos de calentamiento y los errores que causan soldaduras que lloran están cubiertos en nuestra guía de soldadura e instalación PPR.
