Vissez l'écrou sur le nouveau raccord à compression IFAN 605 PP et il parcourt l'intégralité du filetage en douceur, dans les deux sens, sans aucun blocage — serrez pour saisir, desserrez pour ajuster, resserrez, autant de fois que nécessaire sur le chantier. C'est ce que montre la vidéo ci-dessous, et si vous avez déjà lutté avec un raccord à compression bon marché dont l'écrou se bloque à mi-course, se déforme ou se fissure lorsque vous forcez enfin, vous comprenez exactement pourquoi cela mérite d'être filmé. Les raccords à compression sont utilisés pour assembler les tuyaux en polyéthylène (PE/HDPE) sans machine de soudage — conduites de service, irrigation, ensembles de comptage, réparations — et toute l'expérience du système repose sur cette interface écrou/filetage. Ce guide explique comment fonctionne réellement un raccord à compression pour tuyau polyéthylène (avec les composants internes détaillés), où la compression surpasse le soudage et où elle ne le fait pas, ce que la série 605 fait différemment, et comment installer et acheter ces raccords correctement.
Points clés à retenir
- Le raccord IFAN 605 PP s'ajuste librement sans se bloquer — une précision de filetage visible en action dans la vidéo ci-dessous.
- Un raccord à compression assure l'étanchéité avec un joint torique et maintient avec une bague de serrage fendue — l'écrou ne fait que les charger.
- Pas de machine de soudage, pas de colle, pas d'électricité : assemblage manuel pour les conduites de service en PE/HDPE et l'irrigation.
- Démontable et réglable — le joint s'ouvre pour entretien et se referme avec les mêmes pièces.
- La compression domine les travaux de terrain de petit diamètre ; le soudage domine les conduites principales et les grands diamètres.
- Un écrou qui colle ou se bloque est un signe de défaut — des filetages à course complète et fluide sont l'indicateur de qualité.
🔬 SÉRIE DE TESTS PRODUITS IFAN — voir tous les tests
Comment fonctionne réellement un raccord à compression

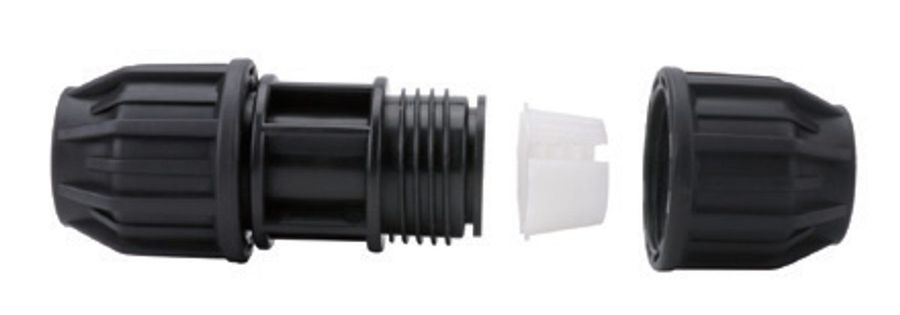

Ouvrez-en un — comme dans la vue éclatée ci-dessous — et un raccord à compression se compose de quatre pièces honnêtes qui remplissent trois fonctions. Le corps porte l'emboîture et un filetage extérieur grossier. À l'intérieur se trouve un joint torique — la véritable étanchéité à l'eau, qui épouse la paroi extérieure du tube. Puis la bague de serrage fendue blanche (bague de maintien) : un collier conique et dentelé qui assure la fixation mécanique — lorsque l'écrou l'entraîne dans le cône du corps, elle se referme sur le tube et ses dents mordent, verrouillant le tube contre l'arrachement et la poussée de pression. L'écrou de compression n'est que le dispositif de serrage : en le vissant, il comprime la bague et le joint torique de manière contrôlée. Deux conséquences à comprendre. Premièrement, l'étanchéité et le maintien sont des fonctions distinctes — le joint torique assure l'étanchéité à une compression modeste, donc un raccord n'a pas besoin d'un couple de serrage excessif pour arrêter les fuites ; la force supplémentaire sollicite principalement la bague de maintien. Deuxièmement, tout le mécanisme est réversible : en desserrant l'écrou, le cône libère la bague, le raccord s'ouvre, et les mêmes pièces se remontent — c'est pourquoi la compression est le raccord de maintenance sur le terrain pour les tubes en polyéthylène.
Pourquoi « S’ajuste librement sans bloquer » est le signe de qualité
Tout ce que fait un raccord à compression passe par une interface : l’écrou sur le filetage du corps. Et c’est là que les raccords bon marché échouent en premier — filetages moulés grossiers avec des bavures dans les creux, écrous ovalisés, ou matériau de régénération cassant qui grippe et se bloque à mi-course. Sur le chantier, cela se traduit par un filetage croisé, un « dernier coup de clé » qui fissure l’écrou, et des joints impossibles à régler finement ou à rouvrir. La vidéo montre la réponse du 605 : l’écrou parcourt la totalité de son filetage en douceur dans les deux sens, de sorte que le serrage s’ajuste vraiment à la demande — serrez, testez, ajustez d’un quart de tour, desserrez pour un réacheminement — sans aucun point de blocage. Ce comportement n’est pas dû au hasard ; c’est la précision du filetage moulé (profils nets, tolérances adaptées entre l’écrou et le corps) associée à un composé PP choisi pour sa robustesse plutôt que pour sa charge. Une règle simple sur établi s’applique à toute marque que vous évaluez : faites parcourir à chaque écrou la totalité de son filetage à la main avant que le raccord ne rencontre un tuyau. Un parcours fluide annonce un joint fonctionnel ; un écrou qui accroche à sec vous combattra toujours une fois mouillé.
Compression vs Fusion : Quel raccord pour les tubes en polyéthylène
| Facteur | Compression PP | Soudure bout à bout / électrofusion |
|---|---|---|
| Outils et alimentation | Mains (au maximum une clé à sangle) | Machine à souder, alimentation, opérateur qualifié |
| Nature du raccord | Mécanique — démontable, réglable | Soudé — permanent, monolithique |
| Dimensions typiques | 20–63 mm pour travaux de service | Tout, y compris les grosses conduites |
| Météo / conditions | Toutes — tranchée humide, vent, froid | La soudure nécessite un environnement propre, sec et contrôlé |
| Vitesse par raccord | Moins d'une minute | Préparation + cycle + temps de refroidissement |
| Idéal pour | Réparations, compteurs, irrigation, transitions | Conduites enterrées, gaz, longues soudures continues |
La règle reflète le reste du monde du polyéthylène : les infrastructures sont soudées, les travaux de terrain sont comprimés. Une conduite municipale enterrée nécessite une soudure monolithique (voir soudure bout à bout vs électrofusion) ; la branche de service qui en part vers un compteur, un abreuvoir agricole ou un collecteur de goutte-à-goutte nécessite un raccord qu'une seule personne peut réaliser à la main dans une tranchée humide — et qu'elle peut rouvrir la saison suivante. Les variantes filetées mâles et femelles (comme le té ci-dessous) permettent également de raccorder les tubes en polyéthylène à des vannes, des compteurs et des composants en laiton sans aucune soudure.
Ce que la série 605 fait différemment
La 605 est la nouvelle génération de raccords à compression PP d'IFAN, et son cahier des charges ciblait exactement les points douloureux que les installateurs rapportent sur les raccords standard. Filets libres : les filets de l'écrou et du corps sont moulés avec une tolérance ajustée et des profils nets, de sorte que le serrage s'ajuste en douceur sur toute la course — le comportement visible en vidéo — au lieu d'accrocher dès le premier quart de tour. Corps PP robuste : le boîtier supporte le couple de la clé et la manipulation en tranchée sans le blanchiment ni les fissures capillaires qui trahissent les régénérés à haute charge. Système complet : manchons, coudes, tés égaux et filetés (mâles et femelles), réductions et bouchons dans les tailles de service courantes de 20 à 63 mm, de sorte qu'un assemblage complet provient d'un seul catalogue — et il s'intègre aux raccords à fusion HDPE d'IFAN, aux vannes et à la gamme de produits plus large pour tout ce que la famille à compression ne couvre pas. L'affirmation est vérifiable sur banc d'essai et nous invitons au test : les échantillons sont les bienvenus — faites parcourir chaque écrou à la main sur toute sa course, exactement comme dans la vidéo, avant de vous engager sur un conteneur.
| Ce que vous observez | Raccord à compression standard | Série IFAN 605 |
|---|---|---|
| Course de l'écrou (à sec) | Accroche, grince, se bloque en cours de route | Course complète et fluide dans les deux sens |
| Réglage du serrage | En une fois — rouvrir risque le joint | Serrer, tester, réajuster à volonté |
| Couple de clé | Écrou blanchit, fissures capillaires | Le corps supporte la manipulation sur chantier |
| À grande échelle | Un taux de défaillance par boîte que vous contournez | Chaque joint est réparable pour toute sa durée de vie |
Bien poser les raccords à compression
Le joint est simple ; les défaillances sont toutes évitables. Coupez d'équerre et nettoyez — une extrémité irrégulière ou inclinée peut entailler le joint torique lors de l'insertion. Marquez la profondeur d'insertion sur le tube et poussez à fond au-delà du joint torique jusqu'à la butée ; un tube inséré à moitié est la première cause de fuite. Serrez à la main, puis effectuez un dernier tour contrôlé — le joint torique assure l'étanchéité tôt ; le déplacement supplémentaire est pour la bague de serrage, pas pour rattraper une fuite due à la profondeur d'insertion. Ne graissez pas le joint torique avec des produits pétroliers (lubrifiant silicone uniquement, si nécessaire), et n'enroulez pas de ruban PTFE sur les filetages du corps — ils sont un entraînement mécanique, pas un joint d'étanchéité, et le ruban fausse simplement la sensation de couple. Sur les tubes en polyéthylène en couronne, redressez les 200 derniers mm pour que le tube pénètre dans le raccord dans l'axe plutôt que de faire levier sur la bague latéralement. Suivez ces habitudes et un raccord à compression réalisé en une minute tient des années — et s'ouvre en une minute lorsque l'agencement change. Le contexte lié au tube (nuances de PE, SDR, dimensionnement) se trouve dans le guide complet du tube HDPE.
Réalisez vous-même le test de l'écrou sur le 605
Demandez des échantillons de compression IFAN 605 PP — faites tourner chaque écrou sur toute sa course à la main, puis décidez. La douceur est la spécification.
Demander un devis et des échantillonsErreurs courantes avec les raccords à compression
Tuyau inséré à moitié. Le joint torique n'est jamais essuyé par la paroi du tuyau. Marquez la profondeur, poussez jusqu'à la butée, puis serrez.
Forcer pour arrêter une fuite. Si ça suinte à un serrage raisonnable, la cause est l'insertion, un joint torique entaillé ou une extrémité de tuyau ovalisée — plus de force ne fait que fissurer l'écrou.
Ruban PTFE sur le filetage du corps. Ce filetage entraîne l'écrou ; il n'étanchéifie pas l'eau. Le ruban ne va que sur les extrémités filetées mâle/femelle du tuyau.
Graisse pétrolière sur le joint torique. Elle fait gonfler le caoutchouc. Lubrifiant silicone ou rien.
Utiliser la compression là où la fusion est requise. Les longues canalisations enterrées et les grands diamètres nécessitent des joints soudés ; réservez la compression pour les dimensions de service pour lesquelles elle est conçue.
Questions fréquemment posées
Comment fonctionne un raccord à compression sur un tuyau en polyéthylène ?
Quatre pièces partagent le travail : le corps porte l'emboîture, un joint torique interne assure l'étanchéité contre la paroi extérieure du tuyau, une bague de serrage fendue mord le tuyau pour le verrouiller contre l'arrachement, et l'écrou de compression charge les deux en se vissant. L'étanchéité et le serrage sont des tâches distinctes — le joint torique assure l'étanchéité à un serrage modéré — et le dévissage de l'écrou libère la bague, rendant le joint entièrement démontable.
Les raccords à compression en PP sont-ils aussi performants que le soudage pour les tuyaux en HDPE ?
Ils remplissent des fonctions différentes. Le soudage crée une soudure monolithique permanente — le choix pour les conduites enterrées, le gaz et les grands diamètres. La compression crée un joint mécanique démontable à la main en moins d'une minute, par tous les temps, sans machine — le choix pour les conduites de service de 20 à 63 mm, les compteurs, l'irrigation, les réparations et les transitions vers des composants filetés. Les systèmes réels utilisent les deux.
Pourquoi l'écrou de mon raccord à compression continue-t-il de coincer ?
Le coincement vient de l'usine, pas de vous : des filetages moulés rugueux avec des bavures dans les creux, des écrous ovalisés, ou un matériau fragile à haute charge qui grippe sous la charge. L'écrou d'un raccord de qualité parcourt toute sa course en douceur dans les deux sens — comme le démontre la vidéo 605 d'IFAN. Vérifiez la course de l'écrou à la main sur des échantillons avant d'acheter en volume ; un écrou qui coince à sec ne fera qu'empirer en service.
À quel point un raccord à compression pour tuyau en polyéthylène doit-il être serré ?
Un serrage à la main plus un dernier tour contrôlé suffit normalement : le joint torique assure l'étanchéité tôt, et le reste de la course charge la bague de serrage qui maintient le tuyau. Si le joint pleure à un serrage raisonnable, la cause réelle est généralement un tuyau inséré à moitié, un joint torique entaillé ou une extrémité de tuyau irrégulière — corrigez cela au lieu d'augmenter le couple, ce qui ne ferait que fissurer l'écrou.
