Guia de Válvulas Borboleta: Wafer vs Lug, Tipos de Assento, Tamanhos e Usos

Uma válvula borboleta controla o fluxo com um único disco que gira um quarto de volta dentro do tubo — paralelo ao fluxo quando aberta, perpendicular quando fechada. Esse mecanismo simples a torna compacta, leve e rápida de operar, razão pela qual as válvulas borboleta dominam linhas maiores onde uma válvula esfera ou gaveta seria grande demais, pesada demais ou cara demais. Mas "válvula borboleta" abrange vários estilos de corpo (wafer, lug, flangeada, ranhurada) e dois projetos de vedação muito diferentes (com sede resiliente e de alto desempenho com deslocamento), e escolher a errada significa uma válvula que vaza, trava ou não pode ser isolada para manutenção. Este guia explica como funciona uma válvula borboleta, os tipos de corpo e sede, como interpretar tamanhos como uma válvula de 4 polegadas, como é operada e quando escolhê-la em vez de uma válvula esfera ou gaveta.

Para a família completa de válvulas de fechamento e controle e onde cada uma se encaixa, consulte o guia de tipos de válvulas para encanamento; este artigo foca na válvula borboleta (disco de quarto de volta).

Como Funciona uma Válvula Borboleta

Uma válvula borboleta possui um disco metálico montado em uma haste que atravessa o centro de um corpo curto. Gire a haste um quarto de volta e o disco gira de perfil (aberto, fluxo passando por ambos os lados) para frontal (fechado, disco pressionado contra o assento). Como o disco permanece no caminho do fluxo mesmo quando aberto, uma válvula borboleta sempre causa uma pequena queda de pressão — a contrapartida pelo seu tamanho compacto. Essa mesma ação de um quarto de volta a torna rápida de operar e fácil de automatizar, e o corpo chato significa que ela pesa uma fração de uma válvula gaveta comparável e ocupa quase nenhum comprimento ao longo do tubo. O disco também pode ser mantido parcialmente aberto para estrangular o fluxo, embora uma borboleta com sede resiliente faça isso melhor que uma válvula esfera e com menos precisão que uma válvula globo. O coração da válvula é o assento — o anel contra o qual o disco sela — e como esse assento é construído separa as duas principais classes abaixo.

Estilos de Corpo: Wafer, Lug, Flangeado e Ranhurado

O estilo do corpo define como a válvula se conecta à tubulação e determina se é possível fazer manutenção em um lado sem drenar o outro.

Estilo do corpo	Como é montado	Melhor para
Wafer	Fixado entre dois flanges por parafusos longos	Menor custo, apenas isolamento em linha
Lug	Orelhas rosqueadas aparafusam a cada flange separadamente	Serviço em ponta de linha, remoção de um lado
Flangeado	Flanges próprios aparafusam aos flanges correspondentes do tubo	Linhas maiores e de maior pressão
Ranhurado	Acoplamentos ranhurados, sem flanges	Proteção contra incêndio, juntas mecânicas rápidas

A escolha entre wafer e lug é a que mais confunde as pessoas. Um corpo wafer é intercalado entre ambos os flanges pelos mesmos parafusos, portanto não é possível remover o tubo a jusante sem desmontar a linha — ele apenas isola o fluxo, não pode vedar uma ponta de linha. Um corpo lug possui furos roscados em cada face, de modo que cada flange é aparafusado à válvula de forma independente; isso permite desaparafusar e remover o lado a jusante enquanto a válvula retém a pressão a montante. Se você precisar fazer manutenção ou vedar um lado, opte pelo lug. Se a válvula ficar apenas no meio da linha, o wafer economiza dinheiro.

Designs de Assento: Elastomérico vs. Deslocado de Alto Desempenho

Dois designs de vedação cobrem a maioria das válvulas borboleta, e eles não são intercambiáveis. Uma válvula com assento elastomérico (concêntrico) tem o eixo centralizado no disco e o disco vedando em um revestimento de borracha (EPDM ou NBR) em toda a volta. É simples, barata, proporciona fechamento hermético em água e é a escolha padrão para serviços prediais, HVAC e água de baixa a média pressão — mas o assento elastomérico limita sua temperatura e pressão. Uma válvula de alto desempenho desloca o eixo da linha central do disco: um duplo deslocamento (alto desempenho, "HPBV") reduz o desgaste do assento, e um triplo deslocamento usa uma vedação metálica com aperto por torque para fechamento hermético em alta pressão e temperatura, competindo com válvulas gaveta e globo em serviços de vapor e processo. Para distribuição comum de água e linhas de irrigação, uma válvula wafer ou lug com assento elastomérico é quase sempre a resposta certa e econômica; reserve válvulas de deslocamento de alto desempenho para as aplicações de pressão, temperatura ou fechamento hermético que realmente as exijam.

Tamanhos e Como Interpretá-los (Por que uma Válvula de 4 Polegadas é Importante)

As válvulas borboleta começam a fazer sentido a partir de cerca de 2 polegadas (DN50) e se tornam a escolha padrão à medida que as linhas ultrapassam 4–6 polegadas, onde uma válvula esfera se torna pesada e cara. Uma válvula borboleta de 4 polegadas é dimensionada para uma linha DN100 — a "4 polegadas" é o diâmetro nominal, correspondendo ao tubo de 4 polegadas e suas flanges. Dois números devem corresponder ao tubo: o tamanho nominal (2", 3", 4", 6", 8"…) e o padrão e classe de flange para o qual a válvula é perfurada, pois uma válvula faceada para uma tabela de flange não se aparafusará corretamente em outra. Confirme também se o disco desobstrui o diâmetro interno do tubo — em tubos revestidos ou de parede espessa, um disco superdimensionado pode bater no furo ao abrir. Especifique o tamanho nominal, o padrão de flange, a classe de pressão e o material do assento no pedido, e a válvula se encaixa diretamente.

Como as Válvulas Borboleta São Operadas

O operador é escolhido com base no tamanho e na aplicação. Uma alavanca (manípulo manual) com placa entalhada é adequada para válvulas pequenas de até cerca de 6 polegadas — um quarto de volta manual, travável em intervalos para estrangulamento aproximado. À medida que as válvulas aumentam, o torque necessário para mover o disco contra o fluxo torna-se excessivo para uma alavanca, então uma caixa de engrenagens com volante assume o controle: ela multiplica o esforço, mantém qualquer posição e impede o fechamento brusco do disco. Para automação, um atuador — elétrico ou pneumático — é aparafusado ao mesmo flange superior (as válvulas usam uma base de montagem padrão ISO), permitindo que a válvula abra e feche mediante um sinal de controle. Essa modularidade faz parte do apelo da válvula borboleta: o mesmo corpo aceita uma alavanca hoje e um atuador depois. Combine o operador ao tamanho e a se será operado por uma pessoa ou por um sistema de controle.

Válvula Borboleta vs. Esfera vs. Gaveta

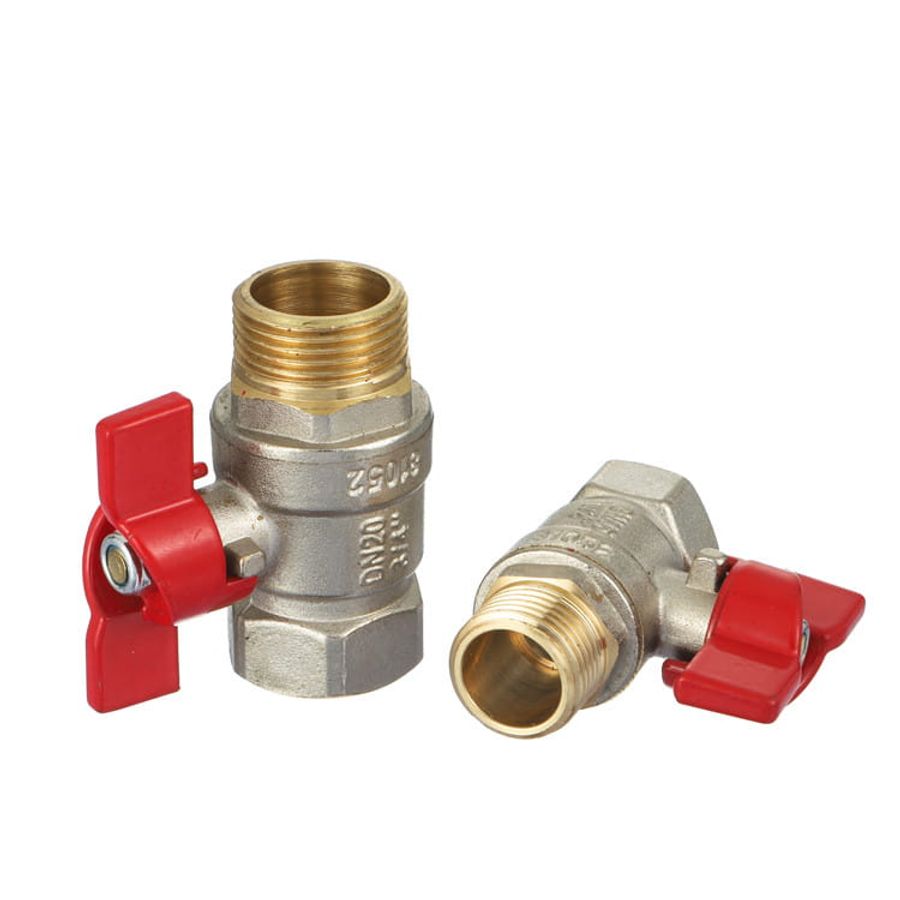

As três isolam o fluxo, e a escolha certa depende do tamanho, estanqueidade e perda de carga. Uma válvula esfera oferece fechamento sem restrição e bolha zero, sendo imbatível até cerca de 2–3 polegadas, mas torna-se pesada e cara rapidamente à medida que o tamanho aumenta. Uma válvula gaveta também oferece passagem plena com baixa perda de carga e é adequada para isolamento pouco frequente de abertura/fechamento, mas é alta, lenta (muitas voltas para operar) e propensa a emperrar se ficar sem uso. Uma válvula borboleta vence em linhas grandes: é compacta, leve, rápida, barata para seu tamanho e fácil de automatizar — ao custo de uma pequena perda de carga permanente devido ao disco no fluxo. Como regra: linha pequena, fechamento estanque, passagem plena → válvula esfera; linha grande, sensível a espaço e custo → borboleta; isolamento pouco frequente em trecho reto → gaveta. Compare diretamente as duas válvulas manuais de isolamento em válvula esfera de latão vs. válvula gaveta.

Erros Comuns em Válvulas Borboleta

Usar corpo wafer onde é necessário serviço de extremidade cega. Uma válvula wafer não consegue suportar pressão com o flange a jusante removido. Especifique lug se for fechar um lado.

Ignorar a folga do disco. Em tubos revestidos ou de parede espessa, o disco pode bater no furo ao abrir. Confirme se o disco gira livremente antes de pedir.

Padrão de flange incompatível. Uma válvula perfurada para uma tabela de flange não se encaixa perfeitamente em outra. Combine o padrão do flange e a classe de pressão com o tubo.

Usar alavanca manual em válvula superdimensionada. Acima de ~6 polegadas, o torque do disco é muito alto para uma alavanca; use uma caixa de engrenagens para que a válvula mantenha a posição e não bata.

Sede errada para a temperatura. Uma sede resiliente de EPDM não suporta vapor ou calor elevado. Mude para uma válvula offset de alto desempenho quando o serviço exigir.
