Da Lista de Materiais de Encanamento ao BOM: Transformando um Desenho em um Pedido
Transforme uma lista de materiais de encanamento em um BOM encomendável: conte as conexões a partir da topologia dos ramais, subtraia a profundidade da fusão de soquete, arredonde para caixas e verifique se preenche uma embalagem.
Uma medição indica que o serviço precisa de 480 metros de DN25 e 190 metros de DN32. Uma lista de materiais diz a uma fábrica o que colocar em um contêiner. Esses não são o mesmo documento, e a lacuna entre eles é onde a maioria dos primeiros pedidos dá errado — não porque a medição foi imprecisa, mas porque ninguém converteu junções de derivação em contagens de cotovelos, ninguém subtraiu o tubo que desaparece dentro de cada soquete de fusão, e ninguém verificou se a lista final preenche o contêiner que o comprador acabou de ser solicitado a comprometer.
Se você procurar ajuda com isso, encontrará software de medição. As páginas de estimativa que aparecem foram escritas para um empreiteiro dos EUA comprando de uma filial local em barras de 10 pés, o que é uma aritmética diferente de um pedido métrico de PP-R chegando em comprimentos de 4 metros de uma fábrica no exterior. Este é o passo de conversão: quantidades do desenho entram, itens de linha encomendáveis saem.
Principais conclusões
- As quantidades de conexões vêm da topologia do desenho — cada mudança de direção, cada derivação, cada transição de diâmetro — não de uma proporção em relação ao comprimento do tubo. Conte as junções e depois precifique-as.
- As juntas de fusão por soquete consomem tubo. A profundidade de soldagem varia de 12 mm em d20 a 32,5 mm em d110, e cada junta consome isso duas vezes. Em trabalhos com muitas juntas, isso são metros reais, e nenhuma página de estimativa na primeira página menciona isso.
- A contagem de acoplamentos é definida pelo comprimento fornecido, não por uma regra prática. Carregar uma suposição americana de 10 pés em tubos de 4 m superestima os acoplamentos em cerca de um terço.
- Uma linha de lista de materiais precisa de classe de pressão e classe de dimensão, não apenas diâmetro. A ISO 15874-2 restringe as séries mais finas S4, S6,3 e S8 ao PP-RCT — cotar uma parede S4 em PP-R comum pede algo que pode não existir.
- A perda tem uma parte calculável e uma parte convencional. Calcule o consumo do soquete e as sobras; trate os números de 5–10% circulando online como convenção, porque nenhuma norma os define.
Nesta página
- O que uma lista de materiais deve conter que uma medição não contém
- Contando conexões a partir da topologia de derivação, não de uma regra prática
- A correção de profundidade de soquete que toda medição de PP-R perde
- Margem de perda: o que pode ser calculado e o que é apenas convenção
- Arredondando a lista de materiais em linhas de SKU encomendáveis
- Verificando a lista de materiais final contra um contêiner
- Perguntas frequentes
As famílias de cotovelo, tê, acoplamento e redutor que uma lista de materiais de PP-R conta como itens de linha separados.
O que uma lista de materiais deve conter que uma medição não contém
Uma quantidade não é um item de linha. "Tubo DN25, 480 m" não pode ser precificado, porque um catálogo de PP-R não contém um tubo DN25 — contém DN25 em várias classes de pressão, em várias cores, em uma classe de dimensão que deve corresponder às conexões. A linha se torna encomendável quando carrega três coisas que a medição nunca capturou: qual SKU, em qual unidade encomendável, em qual classe de pressão.
A classe de pressão é a que causa discussões após a entrega. A ISO 15874-2:2013 define a espessura da parede pela série do tubo, e o mesmo diâmetro nominal carrega paredes muito diferentes entre as séries. Em DN32 na classe de dimensão A, a série S5 é 2,9 mm e a série S4 é 3,6 mm. Ambos são "tubo DN32". Não são o mesmo produto, não pesam o mesmo e não custam o mesmo.
| O que a medição fornece | O que a linha da lista de materiais precisa | Por que o fornecedor pergunta |
|---|---|---|
| Tubo DN25, 480 m | DN25, série e PN declarados, cor, em comprimentos de 4 m | A espessura da parede muda com a série, e preço e peso seguem isso |
| Cotovelos, 96 | Cotovelo de soquete DN25 90°, pçs, quantidade de embalagem anotada | 45° e 90° são SKUs separados; caixas são enviadas em contagens fixas |
| Tês, 24 | Iguais ou redutores, com todos os três portos dimensionados | Um tê redutor é um molde diferente e um número de peça diferente |
| (nada) | Os dados de linha de impressão para verificar na chegada | É o que a inspeção de recebimento compara com os produtos entregues |
Essa última linha é a que os compradores deixam de fora e depois desejam não ter deixado. A ISO 15874-2:2013 exige que o próprio tubo carregue sua identificação, impressa não menos que uma vez por metro: o número da norma, o nome ou marca do fabricante, o diâmetro nominal e a espessura da parede escritos como um par, como 16 × 2,2, a classe de dimensão, o material, a classe de aplicação combinada com a pressão de operação, e dados de rastreabilidade dando o ano e mês de produção. Coloque esses campos em uma coluna na lista de materiais e a inspeção de recebimento terá uma lista de verificação em vez de uma opinião.
Contagem de Conexões pela Topologia dos Ramos, Não por Regra Prática
Não existe uma proporção honesta de conexões por comprimento de tubo. Uma linha de 200 metros alimentando um tanque precisa de quase nenhuma conexão; 200 metros de instalação de banheiro precisam de centenas. Quem citar um valor universal está descrevendo o próprio último trabalho, não o seu.

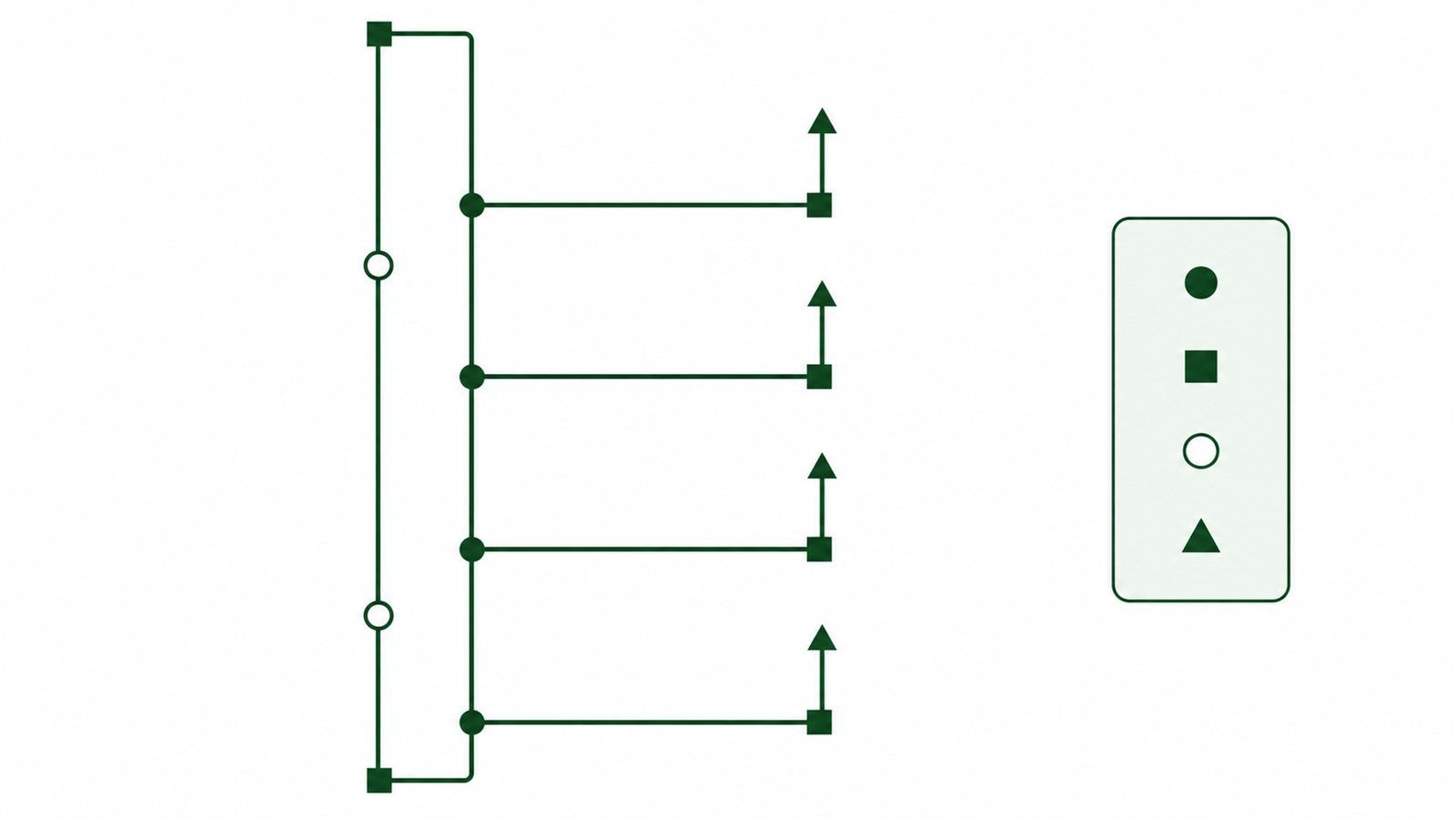

O que se transfere é o método. As conexões existem onde a geometria muda, então leia o desenho procurando quatro eventos e conte cada um:
- Mudanças de direção. Um joelho para cada. Separe os de 90° dos de 45° ao contar — são itens diferentes e misturá-los é uma falta comum.
- Ramos. Um T para cada. Observe os tamanhos das três bocas agora; um ramal de DN32 para um ponto de DN20 é um T de redução, não um T igual com adaptador.
- Transições de diâmetro. Um redutor para cada, onde o diâmetro principal diminui.
- Terminações e isolamento. Pontas, válvulas e toda transição para componente roscado ou metálico. Estes raramente aparecem como símbolos e são o grupo mais frequentemente esquecido.
As uniões são a exceção, e é onde o conselho importado causa danos reais. As uniões não são uma função do desenho — são uma função do comprimento do tubo quando chega. A orientação de estimativa para esta consulta diz aos leitores para reservar uma união a cada 10 pés de trecho reto, "já que os tubos vêm em comprimentos de 10 pés". Isso é um bom conselho em um depósito americano e errado para uma importação de PP-R, onde comprimentos de 4 metros são a configuração de fornecimento predominante.
A aritmética não é sutil. Considere um total de 480 metros de trecho reto. Em comprimentos de 10 pés, isso é 480 ÷ 3,05 = 158 tubos, então cerca de 156 uniões. Em 4 m são 120 tubos e 119 uniões. Se você usar a suposição americana, pedirá cerca de 37 uniões a mais por 480 metros, por tamanho. Uma ressalva: confirme o comprimento fornecido com seu fornecedor antes de basear a aritmética nele. A ISO 15874-2 define dimensões e tolerâncias, não o comprimento do tubo quando sai da fábrica — 3 m e 5,8 m estão em circulação, e o comprimento é uma convenção comercial, não um requisito de norma.
A Correção da Profundidade de Encaixe que Toda Medição de PP-R Ignora

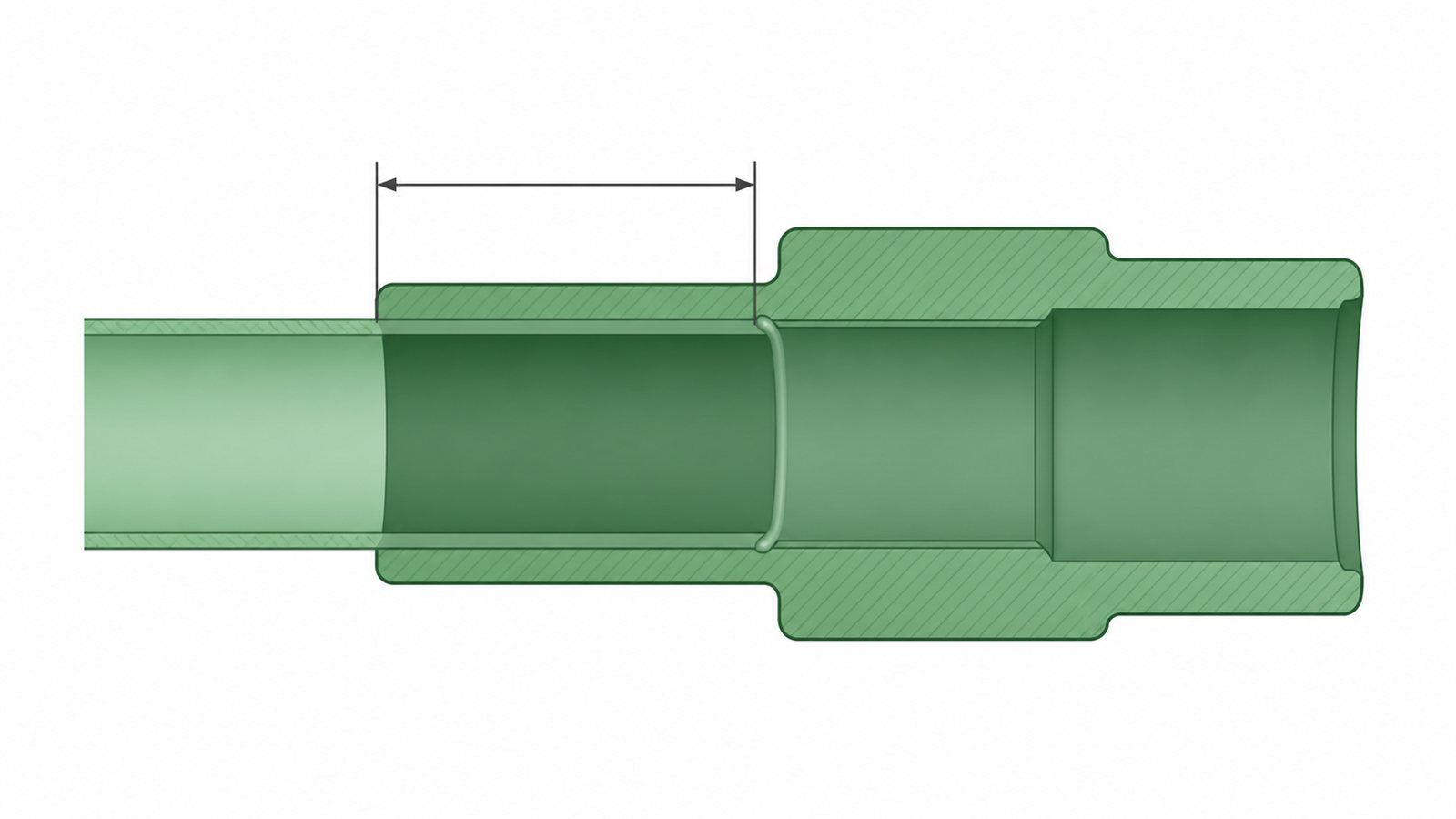

Aqui está a correção que quase ninguém aplica. Em um sistema de fusão por soquete, a ponta do tubo é empurrada para dentro do soquete do acessório até uma profundidade marcada e soldada ali. Esse comprimento de tubo fica dentro do acessório permanentemente. Ele é comprado, transportado e pago, e não cobre nenhuma distância.
A profundidade é fixa por diâmetro e publicada. O catálogo técnico de PP-R da Pestan a tabula, e sua tabela de tempos de aquecimento correspondente corresponde aos valores do guia DVS 2207-11 reproduzidos no manual de soldagem da SIMONA, valor por valor, em todos os diâmetros — dois documentos não relacionados concordando, o que é o motivo para confiar na coluna de profundidade ao lado deles.
| Diâmetro externo do tubo | Profundidade de solda (mm) | Consumido por junta, ambas as extremidades (mm) | Tempo de aquecimento (s) |
|---|---|---|---|
| d20 | 12 | 24 | 5 |
| d25 | 13 | 26 | 7 |
| d32 | 14,5 | 29 | 8 |
| d40 | 16 | 32 | 12 |
| d50 | 18 | 36 | 18 |
| d63 | 24 | 48 | 24 |
| d75 | 26 | 52 | 30 |
| d90 | 29 | 58 | 40 |
| d110 | 32,5 | 65 | 50 |
Aplique a uma forma real. Uma coluna DN25 de doze andares com um T, um joelho e uma união em cada andar tem cerca de 36 juntas; a 26 mm consumidos por junta, isso é 0,94 m de tubo engolido por conexões — menos de um metro, e honestamente ignorável. Agora pegue uma planta de andar de hotel com 400 juntas DN25 nos grupos de banheiros: 10,4 m. Em d63 com 400 juntas, são 19,2 m. A correção vale a pena onde as juntas são densas e pode ser ignorada em longos trechos retos de transmissão, e saber em qual caso você está é a habilidade real.
Antes de especificar uma série de parede fina para economizar dinheiro: A ISO 15874-2:2013 define um mínimo de 2,0 mm de espessura de parede para qualquer tubo destinado a ser unido por fusão, qualquer que seja o resultado do cálculo da série. A DVS 2207-11 vai além e indica que a solda de soquete da parede mais fina SDR 17 não é recomendada de d25 a d63. Uma parede legal no papel não é automaticamente uma parede que seu instalador pode soldar.
Margem de Perda: O Que Pode Ser Calculado e O Que É Apenas Convenção
Peça a três orçamentistas uma margem para perdas e você obterá três números. As páginas que classificam este tópico oferecem 5–10% para tubulações e 10–15% para acessórios; outra oferece 3–10% para conexões e válvulas. Nenhuma delas cita uma fonte, porque não há norma a citar. São convenções, e uma convenção aplicada a uma lista de materiais de importação métrica está fazendo menos trabalho do que parece.
Divida a margem em vez disso. Parte dela é aritmética que você já fez — o consumo de soquetes da tabela acima é uma quantidade conhecida, não uma contingência. Parte é perda de corte, que depende de como seus comprimentos de corte dividem o comprimento fornecido: um trabalho cujos trechos são principalmente de 2,2 m desperdiça 1,8 m de cada tubo de 4 m, a menos que a equipe aninhe os cortes, e isso é uma decisão de programação, não uma porcentagem. O que realmente resta para uma porcentagem global é dano no local, cortes errados e roubo.
Portanto, carregue a margem como uma linha visível própria, em vez de incorporá-la às quantidades. Um fornecedor que pode ver que 480 m são 445 m de trecho medido mais uma margem declarada pode dizer quando a margem está fazendo algo estranho. Um fornecedor que recebe 480 m planos não tem nada para verificar, e você também não, quando a reconciliação chegar no final do trabalho.
Arredondando a Lista de Materiais em Linhas de SKU Encomendáveis
Agora a aritmética encontra o catálogo, e o número que você calculou deixa de ser o número que você recebe. Três coisas o movem.
Primeiro, a decisão da série vem antes da decisão do tamanho. Escolha a classe de pressão para a aplicação — colunas de água quente e distribuição de água fria não são o mesmo serviço — e verifique a disponibilidade no material que você está realmente comprando. A ISO 15874-2 marca as séries mais finas S4, S6,3 e S8 como válidas apenas para PP-RCT. Se você está comprando PP-R comum, uma solicitação de parede S4 pode simplesmente não ter produto por trás.
Segundo, os tubos são vendidos em comprimentos inteiros e as conexões em caixas inteiras. Um calculado 445 m de DN25 torna-se 112 tubos de 4 m, o que dá 448 m. Um calculado 96 cotovelos contra uma caixa de 50 peças torna-se 100. Arredonde cada linha para cima no ponto do pedido e anote ambos os números, porque a diferença é o que você estará discutindo se houver falta no local.
Terceiro, fragmentação. Um catálogo com mais de 3.000 SKUs de PP-R não é um menu de doze itens — o mesmo cotovelo existe em vários diâmetros, classes de pressão e cores, e uma lista de materiais que se divide em três cores por razões estéticas triplicou sua contagem de linhas sem adicionar um metro de tubo. Cada linha extra é outro mínimo, outra quebra de caixa, outra coisa para faltar.
Um prédio de quatro andares sem elevador, oito unidades, funciona aproximadamente assim, de quantidades medidas a linhas de pedido:
| Linha | Medido | Após margem | Pedido |
|---|---|---|---|
| Tubo de coluna DN32 | 88 m | 93 m | 24 comprimentos (96 m) |
| Tubo de ramal DN25 | 310 m | 330 m | 83 comprimentos (332 m) |
| Cotovelo 90° DN25 | 96 pç | 101 pç | 150 (3 caixas) |
| Tê de redução DN32×25 | 32 pç | 34 pç | 50 (1 caixa) |
| União DN25 | 78 pç | 82 pç | 100 (2 caixas) |
Observe o que aconteceu entre a terceira coluna e a quarta. A linha do cotovelo passou de 101 necessários para 150 pedidos, porque as caixas não se quebram. Isso não é desperdício — é a quantidade real que chega, e se você precificou o trabalho com 101, você o precificou errado. Os tamanhos das caixas variam por fornecedor e por SKU, então peça-os antes de arredondar; eles são a coisa mais útil que uma fábrica pode enviar na fase de lista de materiais.
Para distribuidores e compradores de projetos com uma lista finalizada: a IFAN cotiza PP-R DN20–DN160 em PN12.5–PN25 linha por linha e pode confirmar as quantidades de embalagem das quais seu arredondamento depende.
Verificando a Lista de Materiais Final Contra um Contêiner

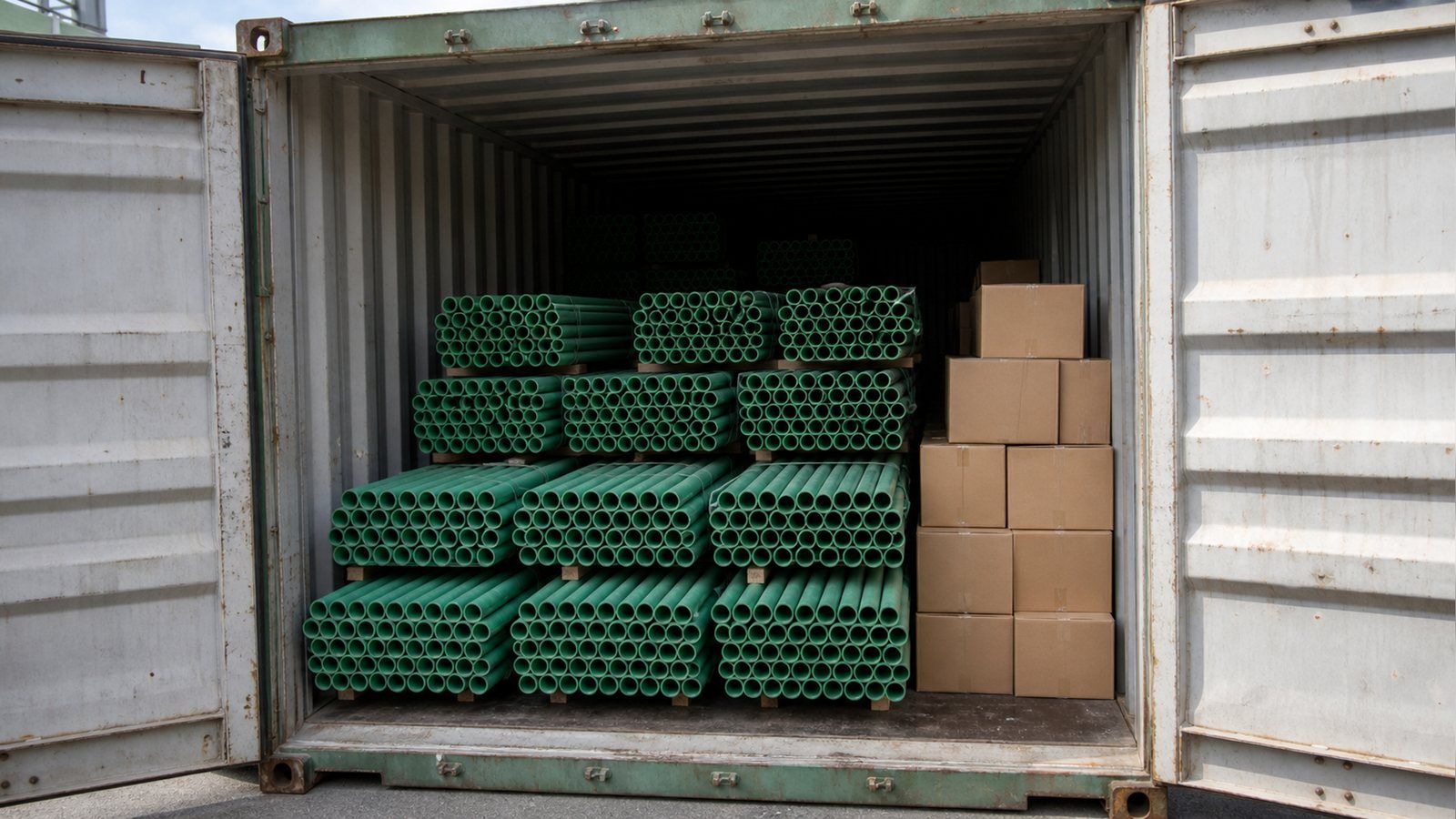

Resta uma verificação, e é a que decide se o pedido pode ser feito. Um contêiner seco de 20 pés oferece aproximadamente 33 m³ de capacidade interna contra dimensões internas próximas a 5,90 × 2,35 × 2,39 m, com uma carga útil em torno de 28,20 t. Trate-os como números de planejamento e confirme com seu agente de carga — as caixas variam por fabricante, idade e o que a linha tem disponível no dia.
O PP-R atingirá esse volume muito antes de preocupar o limite de peso, por isso a verificação é um cálculo cúbico em vez de um cálculo de peso, e por isso a abertura da porta a 2,34 m de largura importa mais do que a carga útil. O lado do armazenamento — como o tubo realmente empilha, o que se encaixa dentro do quê — é detalhado em nosso guia de carregamento de contêineres para tubos PPR, então o trabalho aqui é apenas perguntar se a lista de materiais chega perto de um contêiner cheio.
Dois fracassos seguem, e eles puxam em direções opostas. O excesso é o problema mais barato: você divide o embarque ou reduz o pedido, e descobre na reserva em vez de no porto. O subutilização é o caro, porque pagar frete integral por um contêiner meio vazio apaga silenciosamente a margem que o preço de fábrica ganhou. Uma lista de materiais a 60% de um contêiner é um sinal para ampliar o pedido — antecipar os tamanhos de alta rotatividade do próximo projeto, ou adicionar as linhas de estoque que você vende de qualquer forma — em vez de um sinal para enviar como está.
Este também é o lugar onde a política de pedido do fornecedor deixa de ser letra miúda. O mínimo da IFAN é um contêiner com tamanhos mistos aceitos, o que significa que uma lista de materiais abrangendo DN20 a DN110 em várias classes de pressão não precisa ser consolidada em menos tamanhos para se qualificar — a restrição é o contêiner, não o número de SKUs. Os tamanhos variam de DN20 a DN160 em PN12.5 a PN25, e amostras estão disponíveis antes do pedido completo, que é a maneira sensata de confirmar que o que você especificou é o que a linha de impressão diz antes de um contêiner navegar. Se os números estão próximos e você quer que eles sejam verificados contra quantidades reais de embalagem, isso é uma conversa de cotação de fábrica em vez de uma conversa de planilha.
O que resolver antes que a lista de materiais vire um pedido
Quatro coisas não estão no seu desenho e não estão neste artigo, porque são específicas do fornecedor e mudam a cada pedido. Peça todas as quatro na mesma mensagem que a lista de materiais, porque cada uma pode mover as quantidades que você acabou de calcular:
- Quantidades de caixa e pacote por SKU. O passo de arredondamento acima é adivinhação sem eles, e são a coisa mais barata que uma fábrica pode enviar.
- O comprimento reto fornecido. Confirme 4 m antes que sua contagem de acoplamentos dependa disso.
- Como o preço é estruturado. Tubos PP-R são normalmente cotados por metro ou por comprimento e conexões por peça, com o grau de resina e a classe de pressão dirigindo o número — nosso detalhamento da estrutura de custos PPR analisa isso linha por linha. Os números publicados mudam com a resina, então peça uma cotação datada em vez de trabalhar com qualquer número que você leia online, incluindo os nossos.
- Prazo de entrega em relação ao seu mix de tamanhos. O tempo de produção depende de quantos tamanhos e cores o pedido abrange e do que já está em estoque, então uma lista de materiais com quarenta linhas fragmentadas não agenda como uma com doze. O lado da formação de pedidos — mínimos, amostras e mecânica de pagamento — é coberto em nosso guia de MOQ, amostras e termos de pagamento PPR.
Uma lista de materiais que chega com essas quatro respondidas é um documento que uma fábrica pode cotar em um dia. Uma que chega como quantidades nuas começa uma semana de e-mails, e as quantidades geralmente mudam de qualquer forma quando os tamanhos de embalagem voltam.
Perguntas Frequentes
Como calculo quantas conexões preciso a partir de um desenho de encanamento?
Conte junções, não metros. Cada mudança de direção é um cotovelo, cada ramificação é um T, cada passo de diâmetro é um redutor, e cada extremidade de corrida é uma tampa ou válvula. Acoplamentos são separados: eles seguem o comprimento de tubo fornecido, então uma corrida de 480 m em comprimentos de 4 m precisa de cerca de 119 acoplamentos por tamanho.
Existe uma proporção padrão de conexões para comprimento de tubo?
Não, e qualquer figura única está descrevendo o trabalho de outra pessoa. Uma longa corrida de transmissão precisa de quase nenhuma conexão, enquanto a preparação de banheiro precisa de centenas na mesma distância. Derive a contagem das junções do desenho em vez disso.
Quanto tubo uma junta de fusão de soquete consome?
A profundidade de soldagem, em ambas as extremidades. Isso é 12 mm em d20, 13 mm em d25, 14,5 mm em d32, subindo para 32,5 mm em d110 de acordo com o catálogo PP-R da Pestan. Quatrocentas juntas DN25 consomem cerca de 10,4 m de tubo.
Qual porcentagem de desperdício devo adicionar a uma lista de materiais de encanamento?
Nenhum padrão define uma. Fontes de estimativa comumente citam 5–10% em tubulações e 10–15% em acessórios, e elas discordam entre si. Calcule o consumo de soquete e a perda de corte diretamente, então aplique uma porcentagem apenas para danos reais no local e cortes errados.
Qual é a diferença entre uma lista de materiais e uma lista de materiais?
Uma medição é a quantificação dos materiais a partir do desenho. Uma lista de materiais é composta por itens encomendáveis, o que significa que cada linha também contém a identidade do SKU, a unidade de encomenda e a classe de pressão e dimensão. Um fornecedor não pode precificar uma medição.
Qual classe de pressão devo colocar na linha da lista de materiais?
Corresponda-a ao serviço e, em seguida, verifique a disponibilidade no material que está a comprar. A norma ISO 15874-2:2013 restringe as séries mais finas S4, S6,3 e S8 a PP-RCT, portanto, especificar uma parede S4 em PP-R comum pode descrever um produto que não existe.
A minha lista de materiais tem de preencher um contentor inteiro?
Depende da política do fornecedor. O mínimo da IFAN é um contentor com tamanhos mistos aceites, portanto, uma lista de materiais que abranja DN20 a DN110 qualifica-se sem ser consolidada. Se algo abaixo disso é possível, é uma questão para a cotação, não uma política publicada.
O que deve a inspeção de recebimento verificar no tubo entregue?
A linha impressa. A norma ISO 15874-2:2013 exige marcação pelo menos uma vez por metro, contendo o número da norma, o fabricante, o diâmetro e a espessura da parede como um par, a classe de dimensão, o material, a classe de aplicação com pressão de operação e o ano e mês de produção.
