Размеры труб PEX: номинальные и метрические, а также как подобрать размер линии

Подбор размера PEX-трубы кажется простым, пока вы не столкнётесь с двумя системами — номинальной и наружным диаметром — и не поймёте, что «½-дюймовая» PEX и «16 мм» PEX — это не одна и та же труба. Ошибётесь с размером — фитинги не подойдут, или вы занизите сечение ответвления и лишите душ напора. В этом руководстве описаны распространённые размеры PEX, соответствие номинальных и метрических наружных диаметров, как подобрать размер линии для подключаемых приборов, а также особенности размеров при коллекторной разводке и PEX-AL-PEX — чтобы вы с первого раза правильно заказали нужный диаметр и подходящие фитинги.

Для общего обзора типов PEX, соединений и фитингов см. полное руководство по PEX-трубам; данная статья посвящена правильному подбору размера.

Распространенные размеры PEX

PEX продается в нескольких стандартных размерах, охватывающих все — от небольшого подвода к сантехприбору до магистрали. В североамериканских системах размеры указываются как номинальные (приблизительный внутренний диаметр): ⅜", ½", ¾" и 1" — это повседневные размеры, а для магистралей используются большие диаметры. В метрических системах PEX указывается по наружному диаметру: 16, 20, 25 и 32 мм — распространенные размеры. Эти две системы совершенно не совпадают друг с другом — что является самой распространенной ловушкой при выборе размеров для покупателей.

Размер — лишь половина спецификации, вторая половина — марка. Смотрите сравнение PEX-A и PEX-B: как сшивка влияет на гибкость, фитинги и цену при одном диаметре.

Номинальный	Метрический НД (приблиз.)	Типичное применение
⅜"	~12 мм	Короткие подводы к приборам, линии льдогенераторов
½"	~16 мм	Большинство сантехприборов (раковины, унитазы, души)
¾"	~20–25 мм	Ответвления, магистрали, линии с высоким потреблением
1"	~32 мм	Магистральные линии, коллекторы, крупные здания

Метрический столбец является приблизительным — уточните точный наружный диаметр конкретного продукта, поскольку номинальный PEX ½" и метрический PEX 16 мм имеют разные фактические размеры и требуют соответствующих фитингов.

Номинальный и наружный диаметр — не путайте их

Именно здесь возникают ошибки в заказах. Номинальный размер (североамериканская конвенция) обозначает приблизительный внутренний проход, поэтому «½-дюймовый» PEX относится к семейству размеров, а не к точному измерению. Метрический наружный диаметр обозначает фактический внешний диаметр. Это две разные системы с разными фитингами: метрический фитинг 16 мм не подойдет к номинальной трубе ½", хотя обе неформально считаются «полудюймовыми», поскольку реальные диаметры и допуски фитингов различаются. При покупке четко указывайте систему — «½" номинальный PEX» или «PEX с наружным диаметром 16 мм» — и приобретайте трубы и фитинги в одной системе. Смешение систем — самая частая причина негерметичных соединений.

Подбор размера линии для ее приборов

Подбирайте размер PEX-линии по требуемому расходу, а не по привычке. В качестве общего руководства: ⅜" подходит для одного прибора с низким расходом на коротком участке (умывальник, льдогенератор); ½" — это рабочая лошадка для большинства отдельных приборов — раковин, унитазов, душевых; ¾" используется для ответвлений, питающих несколько приборов, и магистралей с повышенным спросом; а 1" служит для основных линий и коллекторов. Ключевой момент — диаметр в зависимости от одновременного спроса: линия ½", питающая один прибор, подходит, но ответвление ½", питающее несколько одновременно работающих приборов, приведет к падению давления. Если несколько приборов используют одну линию, переходите на ¾". Длинные участки также теряют давление из-за трения, поэтому на длинной линии рассмотрите следующий больший размер. Подбирайте размер по наихудшему сценарию одновременного спроса, а не по среднему.

Расчет размеров для коллекторной разводки (home-run)

Коллекторная разводка (home-run) меняет логику расчета размеров. Вместо одной магистрали с ответвлениями каждый сантехнический прибор получает собственную линию, идущую напрямую от центрального коллектора — поэтому каждая линия рассчитывается только на один прибор, обычно ⅜" или ½", в то время как сам коллектор и его питающая линия имеют больший диаметр (¾" или 1"), чтобы одновременно обеспечивать все линии. Поскольку каждый прибор имеет свою линию, давление остается стабильным, даже когда одновременно работают несколько кранов, и вы можете отключить любой прибор прямо на коллекторе. Обратной стороной является больший общий расход трубы по сравнению с магистрально-лучевой разводкой, но сбалансированное давление и возможность управления каждым прибором делают коллекторную разводку популярной в новостройках. Рассчитывайте питающую линию и коллектор на сумму потребностей; каждую линию home-run — на один прибор. Это разделение и есть главный секрет сбалансированной коллекторной системы, которая сохраняет давление даже при активном использовании дома.

Размеры PEX-AL-PEX и PE-RT

Многослойные PEX-AL-PEX и PE-RT — распространенные для систем теплого пола и радиаторных контуров (см. сшитый полиэтилен) — указываются по метрическому наружному диаметру, в таких размерах, как 16, 20, 25 и 32 мм. Для теплого пола типичными размерами петель являются 16 мм и 20 мм, а для подающих и распределительных коллекторов используются большие диаметры. Поскольку для этих труб применяются пресс-фитинги или фитинги с надвижной гильзой, подогнанные под точный наружный диаметр трубы, соответствие фитинга точному размеру имеет еще большее значение, чем для обычного PEX. IFAN производит PEX-AL-PEX и PE-RT во всем распространенном метрическом диапазоне с соответствующими пресс-фитингами и фитингами с надвижной гильзой, поэтому трубы и фитинги поставляются с согласованными размерами от одного производителя. Если ваш проект связан с отоплением, а не с питьевым водоснабжением, работайте в системе метрических наружных диаметров и проверяйте размер фитинга по точному наружному диаметру трубы.

Расход и потери на трение по размерам

Диаметр определяет расход, и именно поэтому размер имеет большее значение, чем кажется. Больший внутренний диаметр пропускает больше потока при заданном давлении и теряет меньше давления на трение по длине — поэтому линия ¾" обеспечивает заметно больший расход, чем линия ½", и этот разрыв увеличивается с ростом протяженности. Два практических следствия: во-первых, на длинном участке трение съедает давление, поэтому линия, достаточная на 3 метрах, может не обеспечить прибор на 20 метрах — увеличьте размер для длинных участков. Во-вторых, на общей ветке одновременный отбор воды несколькими приборами умножает потребность, поэтому ветка ½", нормальная для одного прибора, снижает давление при питании трех — используйте ¾" там, где линия обслуживает несколько приборов. Помните также, что вставной штуцер обжимного фитинга немного сужает внутренний диаметр в каждом соединении, поэтому участок с большим количеством фитингов имеет несколько меньший эффективный расход, чем предполагает размер трубы. Выбирайте размер с запасом на длинных или общих участках; вы редко пожалеете об увеличении на один размер.

Распространенные ошибки при выборе размеров

Смешение номинальных и метрических размеров. Заказ трубы "½ дюйма" и фитингов 16 мм — самая распространенная ошибка. Указывайте стандарт в каждой строке.

Занижение размера общего ответвления. Прокладка трубы ½" к ответвлению, питающему несколько приборов, приводит к нехватке воды при одновременном использовании; используйте ¾".

Игнорирование длины участка. Размер, подходящий для короткого участка, может привести к значительной потере давления на длинном — увеличьте размер для больших расстояний.

Забывание о питании коллектора. Правильный выбор размеров индивидуальных линий, но подача на коллектор через слишком маленький трубопровод ограничивает всю систему — рассчитывайте питание на общую потребность.

Бухты, отрезки и маркировка

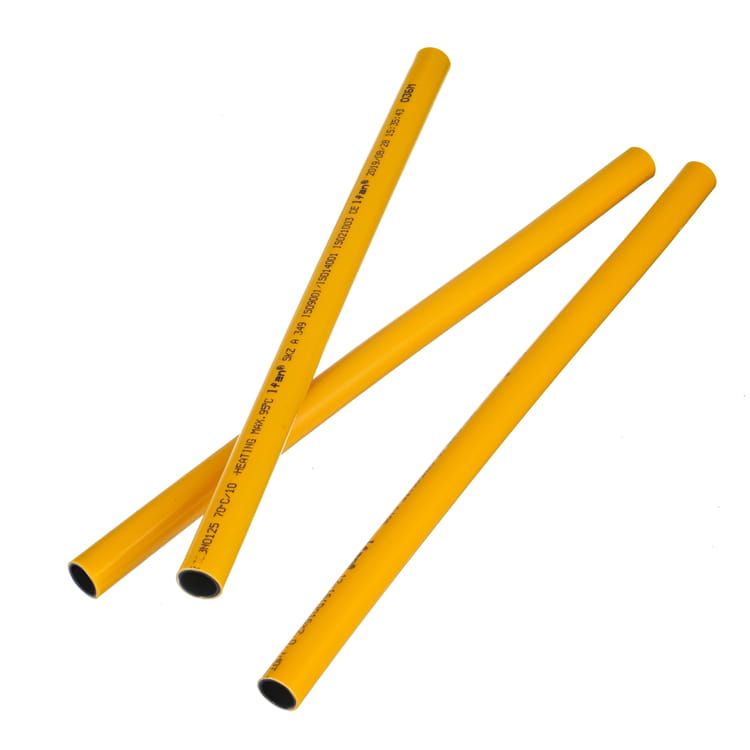

PEX поставляется в бухтах — от коротких рулонов 100 футов / 50 м до больших катушек 1000 футов / 200 м — а также в прямых отрезках. Бухты подходят для длинных гибких трасс с небольшим количеством соединений; прямые отрезки помогают там, где требуется жесткая и аккуратная прокладка. Независимо от размера, проверьте нанесенную маркировку вдоль трубы: она указывает тип (PEX-a/b/c, PE-RT, PEX-AL-PEX), размер, номинальное давление/температуру, стандарт и разрешение для питьевой воды. Эта маркировка — ваша гарантия того, что прибыл правильный размер и тип: сверьте ее с вашим заказом и стандартами сертификации для вашего рынка, поскольку цвет (красный/синий) указывает на горячую/холодную воду, но ничего не говорит о размере или номинале. Труба, маркировка которой не соответствует заказу, считается непроверенной до устранения расхождения — а при оптовом заказе проверка напечатанного размера и типа на доставленных бухтах по упаковочному листу перед монтажом позволяет выявить ошибочную поставку до того, как она попадет в стену.

Таблица размеров PEX — Фактический наружный диаметр, внутренний диаметр и толщина стенки (дюймы)

PEX использует размеры медных труб (CTS) по стандарту ASTM F876. Номинальный номер — это обозначение, а не измерение — реальный наружный диаметр примерно на 1/8 дюйма больше номинала. Толщина стенки фиксируется соотношением SDR-9 (стенка = НД ÷ 9), поэтому внутренний диаметр напрямую следует из НД. Именно по этим числам изготавливается ваш фитинг, поэтому обжимное кольцо или расширительная гильза садятся только на точный НД, под который они рассчитаны.

Номинальный размер	Фактический НД (дюймы)	Фактический ВД (дюймы)	Стенка (дюймы, SDR-9)
1/4"	0.375	0.283	0.046
3/8"	0.500	0.389	0.056
1/2"	0.625	0.485	0.070
5/8"	0.750	0.584	0.083
3/4"	0.875	0.681	0.097
1"	1.125	0.875	0.125
1-1/4"	1.375	1.071	0.153
1-1/2"	1.625	1.265	0.181
2"	2.125	1.653	0.236

Запомните закономерность: НД = номинал + 1/8 дюйма. Таким образом, PEX 1/4" имеет НД 0,375" — то же значение НД, что и у размера 3/8", поэтому их часто путают. Всегда подбирайте фитинг по НД и стандарту CTS, а не по напечатанному номинальному номеру.

Номинальные значения давления и температуры по размерам

Поскольку все трубы CTS PEX имеют одинаковое соотношение стенок SDR-9, номинальное давление одинаково для всех размеров — оно определяется температурой, а не диаметром. Стандарт ASTM F876 перечисляет три стандартных гидростатических расчетных номинала, которые наносятся на трубу. Труба большего диаметра пропускает больший общий поток, но ее безопасное рабочее давление при заданной температуре идентично давлению для линии 1/2".

Температура	Номинальное рабочее давление	Типичное применение
73.4°F (23°C)	160 psi (11 bar)	Подача холодной воды
180°F (82°C)	100 psi (6.9 bar)	Горячая вода, гидроника
200°F (93°C)	80 psi (5.5 bar)	Пиковый контур теплого пола / котла

Сопоставляйте номинальные значения с маркировкой на трубе — соответствующая требованиям труба содержит все три значения (например, "160 PSI @ 73.4°F, 100 PSI @ 180°F, 80 PSI @ 200°F"), а также отметки ASTM F876/F877 и NSF-pw. Если трубопровод большую часть срока службы будет работать при температуре около 180°F, выбирайте размер и проектируйте, исходя из значения 100 psi, а не 160 для холодной воды. Кратковременное разрывное давление в несколько раз превышает эти значения, но именно нанесенные номиналы проверяются при инспекции на соответствие строительным нормам.

Максимальный размер PEX и когда переходить на другие материалы

Самый большой CTS PEX, выпускаемый по стандарту ASTM F876, имеет диаметр 2 дюйма (наружный диаметр 2,125"). Некоторые производители указывают 2" и 1-1/2" для коммерческих стояков и крупных магистралей отопления, но доступность складских запасов, инструмента и фитингов резко снижается выше 1 дюйма — большинство дистрибьюторов держат в повседневном ассортименте размеры от 1/4" до 1". Стандартного PEX диаметром 3" или 4" не существует; как только магистрали требуется такая пропускная способность, прокладка переходит на другой материал.

• PEX 1-1/2" и 2" — используется для квартирных стояков, обратных линий горячего водоснабжения в отелях и крупных коллекторов теплого пола, где труба все еще должна проходить через конструкцию здания.
• Свыше 2" — CTS PEX не существует. Для крупных магистралей холодного или горячего водоснабжения переходите на PPR (доступен DN20–DN160), который соединяется сваркой, а не обжимом, и сохраняет полное давление в большом масштабе.
• Подземные сети и крупные распределительные системы — обычным выбором является HDPE PE100, который значительно превосходит диаметры PEX и использует стыковую сварку.

Практический предел для большинства проектов составляет 1 дюйм. Инструмент для обжимных или расширительных соединений 1-1/2" и 2" дорог и медлителен, поэтому строители обычно прокладывают PEX до коллектора или точки перехода и переключаются на сварную систему для магистрали. Если ваша спецификация требует линию PEX диаметром 2" или больше, перед принятием решения уточните у поставщика метод соединения и доступность инструмента — именно на этом обычно стопорятся проекты с PEX большого диаметра.

Метрические размеры PEX и совместимость фитингов

За пределами Северной Америки PEX продается по наружному диаметру в миллиметрах в соответствии со стандартами ISO 15875 и DIN, а не по номинальному названию медной трубы. Метрическая линейка имеет собственную шкалу наружных диаметров — 16, 20, 25, 32 мм и выше — и это фактические измеренные диаметры, поэтому метрические фитинги напрямую обжимаются по указанному наружному диаметру. Две системы близки по размеру, но не взаимозаменяемы: метрический фитинг 16 мм не обеспечит правильную герметизацию трубы 1/2" CTS, хотя обе имеют диаметр около половины дюйма.

Метрический наружный диаметр (мм)	Стенка (мм)	Ближайшее название CTS	Типичное применение
16	1.8 / 2.0	≈ 1/2"	Подводки к сантехприборам, петли теплого пола
20	2.0 / 2.8	≈ 5/8"	Ответвления
25	2.3 / 3.5	≈ 3/4"	Второстепенные магистрали, коллекторы
32	2.9 / 4.4	≈ 1"	Основные магистрали

Толщина стенки в метрической системе указывается как серия труб или SDR, поэтому труба 20 мм может поставляться с разной толщиной стенки в зависимости от класса давления — всегда обращайте внимание на второе значение толщины стенки. Главное правило, которое обеспечивает надежность монтажа: выберите одну систему, дюймовую или метрическую, и приобретайте соответствующие фитинги для нее. Смешивание метрической трубы с обжимным кольцом CTS — самая распространенная причина соединения, которое выглядит плотным, но пропускает под давлением. О типах фитингов и способах соединения читайте в нашем руководстве по фитингам PEX.
