Подбор размеров PPR-стояков для высотных зданий: напор, тепло и предел

Труба PP-R PN20 рассчитана на 20 бар при 20 °C. При 70 °C та же труба по опубликованным таблицам дает 6.7 бар. Этаж высотой 3.0 м водяного столба добавляет 0.29 бар статического напора, причем вниз, поэтому максимальное давление — внизу стояка, а температура, снижающая номинальное давление, максимальна в горячей линии. Именно эти два факта определяют, работает ли PPR-труба для высотного здания, и почти нигде в материалах о высотных PP-R-стояках их не ставят рядом.

Посчитайте — и получится число, которое меняет спецификацию. Заложите 2.5 бар на самом высоком приборе, подайте горячую воду 70 °C — и у стояка PN20 останется примерно 14 этажей статического напора. Тот же стояк на холодной воде — около 60. Здание не изменилось; изменилась температура воды.

Один ролик перед расчетами. В собственном тестовом видео IFAN трубы и фитинги PP-R проходят испытания под давлением и температурной нагрузкой — именно то сочетание, о котором вся эта страница; смотрите, как ведут себя фитинги, а не труба.

Самый нагруженный участок — низ стояка горячей воды

Вдоль стояка действуют две величины, меняющиеся в противоположных направлениях, и расчёт, в котором проверяется только одна из них, пропустит здание, которое строить было нельзя.

Гидростатический напор растёт при движении вниз. Каждый метр вертикального столба воды ниже точки, в которой поддерживается давление, увеличивает давление, которое держит стенка трубы, поэтому самый нижний прибор на стояке испытывает наибольшее давление в этой зоне. Допустимое давление меняется в обратную сторону: PP-R — термопласт, его длительная прочность падает с ростом температуры воды, а опубликованное рабочее давление для данного класса PN снижается с температурой. В опубликованной таблице одного известного производителя для PN20 указано 20,0 бар при 20 °C и 6,7 бар при 70 °C. Та же труба, та же стенка, треть номинала.

Если сложить оба фактора, самый нагруженный участок в здании определяется однозначно: самый нижний этаж стояка горячей воды. На него давит самый высокий столб над ним, и он работает при температуре, которая уже отняла две трети номинала трубы. Стояк холодной воды на том же этаже несёт тот же столб при номинале, который почти не изменился.

В техническом каталоге второго производителя температурный диапазон указан прямо: длительная тепловая нагрузка до 60 °C, кратковременная тепловая нагрузка до 90 °C. Система горячего водоснабжения, циркулирующая при 60 °C для контроля легионеллы, работает на этом длительном пределе каждый час каждого дня, и именно по этому режиму нужно проверять стояк, а не по 20 °C, при которых был заявлен номинал PN.

Сколько давления стоит один этаж

Статическое давление столба воды равно p = ρgh. Для воды при 25 °C плотностью 997,05 кг/м³ и стандартным ускорением свободного падения 9,80665 м/с² один метр столба создаёт 9,778 кПа, то есть 0,09778 бар на метр. При высоте этажа 3,0 м это 0,2934 бар на этаж — эту цифру стоит запомнить, потому что она одним умножением переводит чертёж в давление.

Два уточнения, прежде чем этим пользоваться. Горячая вода легче: при 70 °C плотность составляет около 977,8 кг/м³, поэтому горячий столб даёт примерно на 2 % меньше статического напора, чем такой же холодный. Приведённая выше цифра — для холодной воды, и это сознательно выбранный консервативный вариант. Кроме того, высота этажа — это не высота от пола до потолка, поэтому берите 3,0 м из разреза, а не из помещения.

Посчитаем дальше. Десять этажей — это 2,93 бар статического напора. Двадцать — 5,87 бар. Второе число уже превышает предельное значение, которое принятый в сантехнических нормах предел устанавливает для водоразборной арматуры; об этом пойдёт речь в следующем разделе, и это первое ограничение, с которым на практике сталкивается большинство стояков.

Как читать класс PN при той температуре, при которой вы реально работаете

PN — это номинальный класс давления, заявленный для эталонных условий. Относиться к нему как к фиксированной характеристике — самая распространённая ошибка в высотных PP-R системах, и решение здесь одно: читать таблицу «давление — температура» самого производителя, а не цифру, отформованную на трубе. Разница между PN, SDR и schedule здесь тоже важна, потому что класс, записанный в одной системе, ничего не говорит напрямую в другой.

Две опубликованные таблицы, поставленные рядом, показывают суть лучше, чем одна. Разброс между ними при 20 °C составляет 0,4 бар — это мало; внизу 20-этажного горячего стояка тот же разброс — это больше одного этажа по напору.

Таблица 1. Опубликованное допустимое рабочее давление для PP-R, два производителя, срок службы 50 лет

Температура воды (°C)	C-Tube PN20 (бар)	C-Tube PN25 (бар)	Pestan PN20 (бар)	Вывод для стояка
20	20,0	25,0	20,4	Холодный стояк: труба не является ограничением
40	13,7	17,1	14,5	Тёплый обратный трубопровод: запас ещё есть
60	9,3	11,6	не применяется	Предел длительной эксплуатации; проверьте зону
70	6,7	8,4	6,8	Труба становится определяющим ограничением
80	5,1	6,4	не применяется	Только кратковременно; не расчётный режим

Источник: опубликованный график «давление — температура» C-Tube (срок службы 50 лет; строка для 80 °C указана для 25 лет) и технический каталог Pestan PPR, таблица 19 (ISO 15874:2013, коэффициент запаса SF = 1,5). Дата обращения — 2 сентября 2026 г. Строки Pestan для 60 °C и 80 °C не удалось достоверно перенести из того PDF, поэтому они намеренно опущены, а не даны приблизительно.

Из таблицы следуют три вывода. Обе таблицы хорошо совпадают при 20 °C, 40 °C и 70 °C — это подтверждает, что ни одна из них не является выбросом. Это заявленные таблицы производителей, ссылающиеся на ISO 15874, а не сам стандарт, и один из двух производителей не публикует коэффициент запаса, лежащий в их основе. А существующие расхождения достаточно велики, чтобы иметь значение внизу высотного стояка, — это и есть аргумент в пользу того, чтобы вести расчёт по заявленной таблице своего поставщика, а не по обобщённому графику.

Общий принцип, лежащий в основе кривой, и то, что фактически декларирует класс эксплуатации, рассмотрены в руководстве по снижению номинального давления PP-R в зависимости от класса эксплуатации. Для стояка из этого руководства важна одна цифра: температура, которую система выдерживает постоянно, а не та, которую она достигает на котле.

Где норматив останавливает вас раньше, чем труба

Прежде чем труба исчерпает запас по номиналу, у строительных норм обычно исчерпывается терпение. В водопроводном кодексе Чикаго это сформулировано одной фразой: «Если давление воды в здании превышает 80 psi (552 кПа) статического давления у любого санитарного прибора или выпуска, должен быть установлен одобренный редукционный клапан давления воды, соответствующий ASSE 1003, с фильтром-сеткой, чтобы снизить давление у любого санитарного прибора или выпуска в распределительном трубопроводе здания до 80 psi (552 кПа) статического или менее».

В водопроводном кодексе Нью-Йорка установлено то же требование, но с другим значением — 85 psi (586 кПа) и с клапаном по ASSE 1003 или CSA B356. Два принятых кодекса, два предельных значения — и это напоминание о том, что данный порог устанавливается на местном уровне. Требования различаются в зависимости от юрисдикции и органа, имеющего полномочия по проекту, поэтому уточните значение, применимое к вашему зданию, прежде чем проектировать по любому из этих двух.

Разделите 552 кПа на 9,778 кПа на метр — и высота столба получается сама собой: 56,4 м, то есть 18,8 этажа при высоте этажа 3,0 м. Это высота неразрывного стояка, который приходит к самому низкому прибору ровно на пределе. К трубе это отношения не имеет.

Теперь нанесите кривую трубы и линию норматива на одни оси, используя расчёт этажности, приведённый ранее, и зарезервировав 2,5 бар у наиболее высоко расположенного прибора в зоне.

Таблица 3. Доступное количество этажей по статическому напору в зависимости от температуры воды при ограничении по нормативу 552 кПа

Температура воды (°C)	PN20 PP-R (этажей)	PN25 PP-R (этажей)	Ограничение по нормативу, 552 кПа (этажей)
20	59,7	76,7	18,8
40	38,2	49,8	18,8
60	23,2	31,0	18,8
70	14,3	20,1	18,8
80	8,9	13,3	18,8

Источник: опубликованная таблица давлений PN20/PN25 C-Tube и чикагский сантехнический норматив 18-29-604.8, пересчитано из расчёта 0,2934 бар на 3,0 м этажа с резервом 2,5 бар на самом высоком приборе. Дата обращения — 2 сентября 2026 г.

Допущения приведены намеренно: 3,0 м от пола до пола, резерв 2,5 бар на самом высоком приборе в зоне, плотность холодной воды для напора и таблица C-Tube для трубы. Измените любое из них — и кривая сместится. Подставьте свои значения, прежде чем использовать количество этажей.

Точка пересечения — это и есть вывод. Ниже примерно 65 °C линия норматива проходит ниже кривой трубы, поэтому первым срабатывает требование по снижению давления, а у трубы остаётся запас. Выше 65 °C кривая PN20 опускается под линию норматива, и ограничением становится труба. Холодный стояк — проблема норматива. Горячий стояк на 70 °C — проблема трубы, и никакое снижение давления на вводе её не решает, поскольку снижение давления до соответствия нормативу всё равно оставляет столб воды выше этой точки.

Именно это и даёт PN25. При 70 °C опубликованное значение для PN25 — 8,4 бар — даёт около 20 этажей напора против 14 у PN20, то есть переход на класс выше при этих допущениях стоит примерно шесть этажей. Это самое дешёвое изменение на стадии проектирования и самое дорогое после закладки шахты. IFAN выпускает PN12.5, PN16, PN20 и PN25 в диапазоне DN20–DN160, поэтому смена класса — это вопрос спецификации, а не снабжения; полный ассортимент продукции PP-R показывает, что охватывает каждый класс.

О чём график умалчивает

Это оценочный расчёт по статическим условиям. В нём не учтены напор при закрытой задвижке насоса, гидроудар и давление, которое повысительная установка поддерживает в верхней точке зоны сверх зарезервированных здесь 2,5 бар. Все эти факторы увеличивают давление, которое видит труба, и никогда его не снижают, поэтому стояк, не прошедший эту проверку, уже её не прошёл. Для прошедшего проверку всё равно требуется расчёт динамического режима силами инженера проекта.

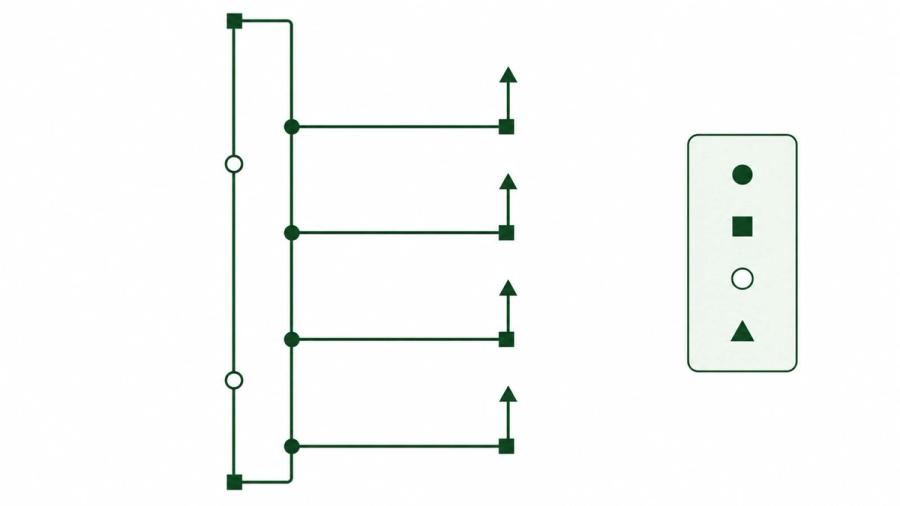

Зонирование: где разрывать стояк

Зонирование — это та же арифметика этажности, только в обратную сторону. Если неразрывный стояк упирается в предел 552 кПа на 18,8 этажа, то зона в этих нормах — не выше примерно 18 этажей, а 40-этажному зданию нужно как минимум три зоны. Граница зоны — это место, где стояк разрывается и давление устанавливается заново.

Разорвать его можно двумя способами, и они не взаимозаменяемы.

• Редукционный клапан давления в основании зоны. Самый дешёвый вариант, сохраняет единый непрерывный стояк и удовлетворяет приведённому выше требованию норм. Труба выше клапана по-прежнему несёт полный столб своей зоны, поэтому проверка на PN всё равно выполняется для каждой зоны. Правила подбора редукционного клапана давления здесь важнее, чем в малоэтажном здании, потому что один клапан обслуживает целую зону.
• Разрывный бак на промежуточном техническом этаже. Обнуляет статический столб на этом этаже и гидравлически развязывает зоны. Больше места, больше оборудования — и это правильное решение, когда здание настолько высокое, что цепочка из нескольких PRV начала бы накапливать допуски.

Зонируйте стояки ГВС и ХВС отдельно. Здание у них общее, а бюджет — нет: при 20 °C у стояка ХВС примерно 60 этажей запаса по трубе и только 18,8 этажа по нормам, а при 70 °C у стояка ГВС около 14 этажей запаса по трубе. Копирование зонирования ХВС на стояк ГВС — так горячая линия и оказывается за пределами своего номинала внизу зоны, которую холодная линия держит без проблем.

В основании каждой зоны проверяйте самый низкий прибор, а не середину стояка, и дополняйте отключение дренажом. Стояк, который нельзя опорожнить, нельзя и обслуживать, а уровни такой отключающей арматуры разобраны в руководстве о том, какой уровень отключения что перекрывает.

Чек-лист спецификации стояка

Восемь строк. Каждая — это решение, которое должно быть зафиксировано на чертеже, и документ, который должен предоставить поставщик. Вместе они превращают этот расчёт в заказ.

Таблица 2. Строки спецификации стояка и подтверждающие документы по каждой

Что указывать	Почему это определяет стояк	Требуемое подтверждение
Непрерывная рабочая температура (°C), отдельно для горячей и холодной	Определяет, какая строка таблицы давлений применяется	Значение из задания на проектирование, не уставка котла
Высота этажа (м) и число этажей в зоне	Переводится в 0,2934 бар напора на этаж	Разрез, а не высота помещения
Остаточное давление у самого высокого прибора (бар)	Вычитается из запаса трубы до учёта напора	Минимум по спецификации приборов

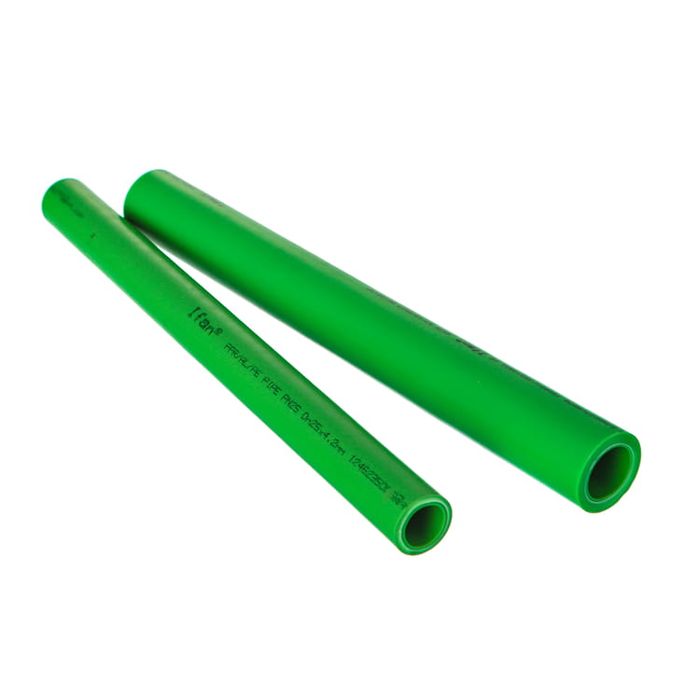

Класс PN по зонам, отдельно для горячей и холодной	PN25 даёт примерно на 6 этажей больше, чем PN20, при 70 °C	Собственная таблица давление-температура поставщика
Местное ограничение статического давления у прибора (кПа)	Обычно становится определяющим раньше трубы при температуре ниже 65 °C	Текст принятой нормы со ссылкой на раздел
Способ разделения на зоны: редукционный клапан или разрывной бак	Определяет площадь технического помещения и высоту зоны	Стандарт на клапан, например ASSE 1003

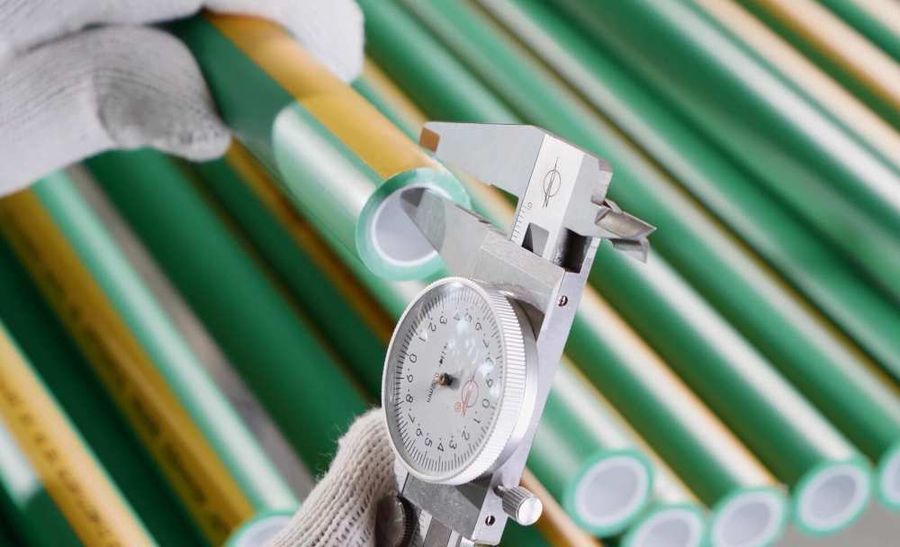

Декларация материала и стандарт	Фиксирует, по какому стандарту испытывался класс PN	Сертификат на партию для каждой поставки

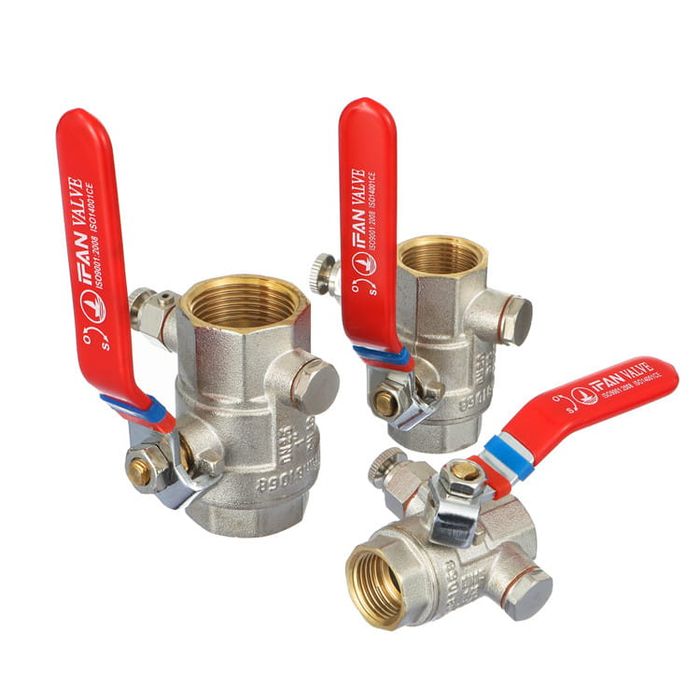

Отключение и дренаж в основании каждой зоны	Позволяет обслуживать зону без слива всего стояка	Спецификация арматуры с встроенным дренажом

Источник: составлено для данной статьи на основе опубликованных производителями таблиц давлений из Таблицы 1, сантехнических норм Чикаго и Нью-Йорка, раздел 604.8, и приведённого выше гидростатического расчёта. Сентябрь 2026.

Где мы останавливаемся и что запрашивать у поставщика

Приведённые здесь значения давлений — это опубликованные таблицы двух производителей, а не результаты испытаний с какого-либо конкретного завода, и за этой страницей не стоит внутренняя заводская документация. Официальная позиция IFAN изложена в Product Bible: 100 % первичный PP-R (марка PP-R 100) с сертификатом на партию для каждой поставки, заявленный по DIN 8077/8078 и ISO 15874, с CE и SGS, а также SASO, SONCAP или NOM по запросу.

Заказывать следует один контейнер, допускается смешение типоразмеров — это позволяет взять в одну поставку PN20 для холодных зон и PN25 для горячих. Запрашивайте у любого поставщика его собственную таблицу давление-температура и формат сертификата на партию, прежде чем класс будет зафиксирован на чертеже.

Что не охватывает этот расчёт

Три пробела, названные прямо, а не скрытые, потому что стояк, спроектированный только по приведённой выше арифметике, не является законченным.

Температурные деформации. PP-R расширяется на 1,5 × 10⁻⁴ на кельвин, то есть на 0,15 мм на метр на кельвин. Стояк длиной 45 м при нагреве с 20 °C до 70 °C удлиняется примерно на 337 мм. В шахте это не ошибка округления, а проектная задача с неподвижными опорами, направляющими и либо петлями, либо компенсаторами, и это отдельная тема, не связанная с давлением.

Расход и диаметр. Здесь ничего не подбирает трубу по расходу, скорости или потерям на трение. Стояк может иметь правильный класс давления и при этом быть неверного диаметра. Размеры и классы давления по диаметру приведены в таблице размеров и классов давления PP-R, и расчёт расхода выполняется параллельно с этим, а не после него.

Динамические условия. Напор при закрытой задвижке насоса, гидроудары от быстрозапорной арматуры и поведение повысительной установки на зонированной системе — всё это добавляет давление, которого статический случай не учитывает. Эта страница представляет собой проверочный расчёт по статическим условиям, каждый вход в нём — либо опубликованное табличное значение, либо допущение, указанное рядом с числом, и окончательный проект подписывает дипломированный инженер. Подставьте реальные значения проекта, прежде чем что-либо отсюда попадёт в чертёж.

Заключение

Выполняйте проверку стояка в этом порядке на следующем проекте. Возьмите температуру непрерывной горячей воды из задания на проектирование и посмотрите собственную таблицу поставщика по этой строке. Возьмите высоту этажа из разреза и умножьте число этажей на 0,2934 бар. Вычтите остаточное давление, необходимое самому высокорасположенному прибору. Сравните оставшееся значение с derated-показателем трубы и с местным пределом статического давления, и пусть меньшее из них задаёт высоту зоны. Затем повторите всю последовательность отдельно для холодного стояка, потому что его результат будет другим и обычно большим.

Если горячий стояк не дотягивает, два решения стоит оценить по цене до смены материала: переход с PN20 на PN25 и дополнительное разбиение на зоны. Сравните оба со своими собственными цифрами, а не с этими, и поручите ответственному инженеру подтвердить динамический случай.
