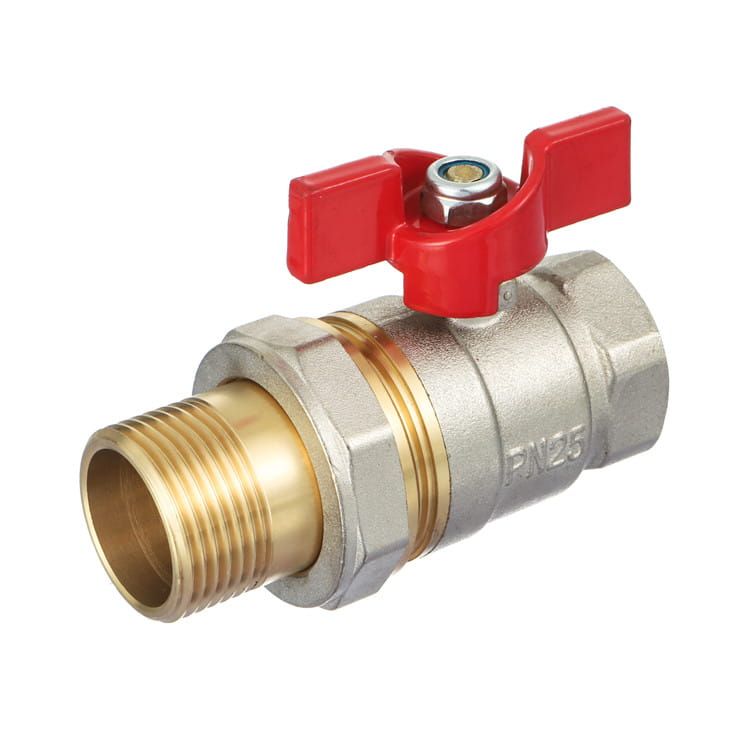

دليل مقاسات الصمامات الكروية النحاسية: DN، الوصلة الملولبة، المنفذ والضغط

طلب صمام كروي نحاسي باستخدام "المقاس" فقط هو السبب في وصول الصمام الخطأ إلى الموقع. المقاس هو في الواقع أربعة قرارات مجتمعة: القطر الاسمي (DN أو البوصة)، معيار السن (BSP أو NPT)، المنفذ (كامل أو مخفض)، وتصنيف الضغط الذي يمكن أن يتحمله المقاس. إذا أخطأت في أي منها، فلن يتمكن الصمام من الغلق على أنابيبك، أو سيخنق التدفق، أو سيكون أقل من التصنيف المطلوب للخط. يوضح هذا الدليل نطاق مقاسات الصمامات الكروية النحاسية، وخيارات السن والمنفذ، والضغط الذي يتحمله مقاس معين — حتى تتمكن من كتابة مواصفات كاملة وواضحة بدلاً من مجرد رقم.

للقرار الأوسع — السبيكة، البناء، الشهادات — راجع الدليل الكامل لشراء الصمامات الكروية النحاسية؛ تركز هذه المقالة على الحصول على المقاس والسن بشكل صحيح.

نطاق مقاسات الصمامات الكروية النحاسية

تتراوح الصمامات الكروية النحاسية للأغراض العامة تقريبًا من DN8 إلى DN100 — بدءًا من صمام عزل صغير للأجهزة أو الأدوات وصولاً إلى صمام إغلاق للخط الرئيسي. يتم تحديد المقاسات بطريقتين: DN (القطر الاسمي بالمليمتر، وهو الاصطلاح المتري) والبوصة (حجم سن اللولب BSP/NPT). ويتطابق المقياسان مع بعضهما البعض وفق سلم قياسي:

DN	حجم السن اللولبي	الاستخدام النموذجي
DN8–DN15	¼"–½"	عزل الأجهزة والأدوات والخدمات الصغيرة
DN20–DN25	¾"–1"	الأنابيب الصاعدة المنزلية، العدادات، الخطوط الفرعية
DN32–DN50	1¼"–2"	الخطوط الفرعية الرئيسية، المنشآت، التوزيع التجاري
DN65–DN100	2½"–4"	عزل الخطوط الرئيسية، التطبيقات التجارية/الصناعية الأكبر

فوق DN100، ينتقل دور العزل عادةً إلى أنواع أخرى من الصمامات (بوابة أو فراشة)، حيث يتوقف الصمام الكروي النحاسي عن كونه الخيار الاقتصادي.

معيار السن: BSP مقابل NPT (احصل على هذا بشكل صحيح أولاً)

الخطأ الأكثر شيوعًا في الطلبات هو معيار السن. BSP (الأنبوب القياسي البريطاني — المستخدم في جميع أنحاء أوروبا والشرق الأوسط وأفريقيا وآسيا وأستراليا) وNPT (سن الأنبوب الوطني — أمريكا الشمالية) لهما زوايا سن وخطوات مختلفة، لذا فهما غير قابلين للتبادل: لن يتم إحكام صمام BSP بشكل صحيح على أنبوب NPT حتى عندما تبدو الأحجام الاسمية متطابقة. ينقسم BSP أيضًا إلى أشكال متوازية (BSPP / G) ومستدقة (BSPT / R). إذا أخطأت في هذا، فلن يتم إحكام شحنة كاملة على أنابيب الوجهة. اذكر دائمًا معيار السن بوضوح — على سبيل المثال "½" BSP متوازي" — وتأكد من مطابقته للسوق الذي تشحن إليه. يجب على المورد الذي يخدم مناطق متعددة أن يقدم كلاً من BSP وNPT؛ اسأل عن أيهما يقتبسونه.

الفتحة الكاملة مقابل الفتحة المخفضة

تأتي الفتحة عبر الكرة بحجمين بالنسبة للأنبوب. الصمام ذو الفتحة الكاملة (التجويف الكامل) له فتحة مساوية للقطر الداخلي للأنبوب، لذا فهو لا يعيق التدفق تقريبًا — وهو الخيار لخطوط المضخات، والمهام عالية التدفق، وأي مكان يكون فيه انخفاض الضغط مهمًا. الصمام ذو الفتحة المخفضة (الفتحة القياسية) له فتحة أصغر، وهو أكثر إحكامًا وأرخص ثمنًا، ويخنق التدفق قليلاً. بالنسبة لمعظم أعمال المياه والتدفئة بين الشركات، فإن الفتحة الكاملة هي الخيار الافتراضي الأكثر أمانًا؛ قلل الفتحة فقط عندما تضطر التكلفة أو المساحة إلى ذلك ويكون انخفاض الضغط الصغير مقبولاً. لاحظ أن صمامين بنفس DN يمكن أن يكون لهما فتحات فعلية مختلفة اعتمادًا على نوع الفتحة، لذا حدد الفتحة جنبًا إلى جنب مع الحجم.

أنواع التوصيل حسب الحجم

حدد التوصيل قبل القطر، لأنه يحدد كيفية ربط الصمام بالخط. التكوينات الشائعة — المتوفرة عبر نطاق الأحجام — هي:

النوع	النهايات	الاستخدام
FF	أنثى × أنثى	في الخط بين نهايتين ملولبتين ذكر
FM	أنثى × ذكر	أنبوب إلى وصلة/جهاز أنثى
MM	ذكر × ذكر	ربط مكونين ملولبين أنثى
مزدوج الوصلة	صواميل وصلة في كلا الطرفين	قابل للإزالة دون قطع الخط

تصنيف الضغط حسب الحجم

يُعد تصنيف الضغط (PN، بوحدة البار) جزءًا من قرار اختيار الحجم لأنه يتناقص مع زيادة حجم الصمام — فالصمام الصغير يتحمل ضغطًا أكبر من الصمام الكبير ضمن نفس النطاق. يوضح الجدول النمط النموذجي؛ يُرجى تأكيد قيمة PN الدقيقة للطراز الذي تتعامل معه.

نطاق الحجم	PN النموذجي
DN8–DN25 (¼"–1")	حتى ~PN40
DN32–DN50 (1¼"–2")	~PN25–30
DN65–DN100 (2½"–4")	~PN16–25

تؤثر درجة الحرارة أيضًا على خفض الضغط: فالصمام المستخدم في خط ماء ساخن أو تدفئة يتحمل ضغطًا أقل من تصنيفه للاستخدام البارد، لذا يُرجى تأكيد كل من حد الضغط وحد درجة الحرارة للطراز المحدد، وتصنيفه أعلى من ضغط التشغيل لديك مع إضافة هامش للارتفاعات المفاجئة.

المقبض والتشغيل حسب الحجم

يتناسب المشغل مع حجم الصمام. تستخدم الأحجام الصغيرة والمتوسطة مقبض رافعة للتشغيل السريع والواضح (تشغيل/إيقاف)، أو مقبض فراشة (T-bar) مدمج في المساحات الضيقة؛ وكلاهما مريح للتشغيل اليدوي حتى الأحجام الشائعة. مع زيادة القطر والضغط، يزداد عزم دوران الكرة، لذا تحتاج الصمامات الأكبر إلى رافعة أطول — وعندما يتطلب الخط تشغيلًا عن بُعد أو آليًا، يُستبدل المقبض اليدوي بـ مشغل كهربائي أو هوائي على نفس جسم الصمام. يتوفر مقبض قابل للقفل (فتحة قفل) عبر جميع الأحجام لعزل آمن. إذا كان جدولك يخلط بين نقاط التشغيل اليدوي والآلي، تأكد من أن المورد يوفر المقبض أو قاعدة التثبيت المناسبة للمشغل لكل حجم.

قراءة علامات الصمام

يتم ختم الصمام الكروي النحاسي عالي الجودة بمواصفاته الرئيسية، وتلك العلامة هي فحصك الميداني للتأكد من وصول الصمام الصحيح. ابحث عن الحجم (مثل DN20 أو ¾")، وتصنيف الضغط (مثل PN40)، وغالبًا السبيكة (CW617N)، وأحيانًا المعيار أو العلامة التجارية. عند وصول الشحنة، تحقق من العلامة الموجودة على الصمام الفعلي مقابل طلبك — يجب أن يتطابق الحجم والسن والضغط. الصمام الذي تكون علامته مفقودة أو غير مقروءة أو تتعارض مع المستندات يعتبر غير موثوق؛ لا تقم بتركيبه في خط ضغط حتى يتم حل التناقض.

DN، NPS، وماذا يعني الرقم

رقم الحجم ليس هو التجويف الدقيق. DN (القطر الاسمي) و NPS (حجم الأنبوب الاسمي) الإمبراطوري هما تسميتان اسميتان — علامة ملائمة تجمع حجمًا، وليس قياسًا ميكانيكيًا. يشير DN20 و ¾" إلى نفس الحجم الاسمي على الرغم من أن أياً منهما ليس حرفيًا 20 مم أو 19.05 مم من التجويف؛ يعتمد التجويف الفعلي أيضًا على ما إذا كان الصمام كامل التجويف أو مخفض التجويف. لهذا السبب لا يمكنك خلط التسمية مع مساحة التدفق الحقيقية: يمكن لصمامين DN20 تمرير تدفق مختلف إذا كان أحدهما مخفض التجويف. اقرأ الحجم الاسمي على أنه "أي عائلة حجم"، ثم حدد التجويف، وبالنسبة للخطوط الحرجة للتدفق، التجويف الفعلي.

أخطاء شائعة في تحديد المقاسات

الطلب باستخدام القطر فقط. "DN20" بدون معيار السن، المنفذ، والضغط هو مواصفات غير مكتملة تؤدي إلى صمام خاطئ أو غير مناسب للضغط. حدد جميع العناصر الأربعة.

الخلط بين BSP و NPT. أغلى خطأ في المقاسات — حاوية من الصمامات التي لا تغلق بإحكام على أنابيب الوجهة. اذكر معيار السن في كل بند.

تقليل المنفذ دون قصد. تركيب صمام بمنفذ مخفض على خط حساس للتدفق يخنقه بهدوء؛ استخدم المنفذ الكامل حيثما يكون التدفق مهمًا.

تجاهل تخفيض التصنيف الحراري. تحديد مقاس صمام بناءً على PN البارد لخط ساخن يبالغ في تصنيفه — قم دائمًا بتخفيض التصنيف وفقًا لدرجة حرارة التشغيل.

كيفية اختيار المقاس — إطار عمل سريع

1. طابق الأنبوب. يجب أن يتطابق قطر الصمام (DN) والسن مع الخط الذي تعزله — لا تخفض المقاس وتخنق التدفق إلا إذا كنت تقصد ذلك.

2. حدد معيار السن وفقًا للسوق المستهدف (BSP أو NPT)، مع ذكره صراحةً.

3. اختر المنفذ — منفذ كامل حيث يكون التدفق مهمًا، ومنفذ مخفض لتوفير التكلفة/المساحة.

4. تأكد من تصنيف الضغط أعلى من ضغط العمل مضافًا إليه الضغط المفاجئ، مع تخفيض القيمة للموائع الساخنة.

5. اختر الوصلة (FF/FM/MM/union) بناءً على كيفية التوصيل وما إذا كان يجب أن تكون قابلة للفك.

مقاسات الصمامات الكروية النحاسية IFAN

تغطي مجموعة الصمامات الكروية النحاسية من IFAN المقاسات DN8–DN100 (¼"–4") من النحاس الخالي من الرصاص CW617N، بتصنيف ضغط PN16/25/40 حسب الحجم، مع وصلة ملولبة BSP أو NPT، ووصلات FF وFM وMM وذات الوصلة المزدوجة، ومقابض رافعة أو فراشة — مع خيارات مطروقة ومصبوبة عبر النطاق. نظرًا لأن الحجم والسن والمنفذ والوصلة كلها قابلة للتحديد من مصدر واحد، يمكن للمشتري طلب جدول كامل مختلط متطابق ومعتمد معًا، بدون حد أدنى للطلب ومخزون متاح على مدار العام. للتعمق في أي نوع بناء يجب اختياره لكل حجم، راجع الصمامات النحاسية المطروقة مقابل المصبوبة، وتأكد من شهادات السوق الخاصة بك قبل الطلب.
