دليل صمام الكرة الأرضية: كيفية عمله، أنماط Z/الزاوية/Y، مقارنة مع صمام البوابة والصمام الكروي
دليل صمام الكرة الأرضية: آلية العمل، الأنماط (Z، الزاوية، Y)، مقارنة مع صمام البوابة والصمام الكروي
صمام الكرة (Globe Valve) هو الصمام الذي يُركب عندما تحتاج إلى تنظيم التدفق، وليس مجرد تشغيله أو إيقافه. داخل الجسم الكروي الذي يمنح الصمام اسمه، يتحرك قرص عموديًا لأعلى ولأسفل على مقعد أفقي، وتقوم الفجوة بين القرص والمقعد بقياس التدفق بدقة لا يمكن لأي صمام بوابة أو كروي (Ball Valve) مجاراتها. ثمن هذه السيطرة مدمج في نفس الهندسة: يجب أن يصعد الماء عبر مسار على شكل حرف S، لذا يستهلك صمام الكرة ضغطًا أكبر من أي نوع صمام شائع آخر. تلك المقايضة الواحدة — التحكم مقابل انخفاض الضغط — تحدد أين ينتمي صمام الكرة وأين لا ينتمي. يغطي هذا الدليل كيفية عمل الصمام، والأنماط الثلاثة للجسم، وأين يتفوق على صمامات البوابة والكرة، وكيفية قراءة القطع والمواد، وأخطاء المواصفات التي تظهر بعد التشغيل.
بالنسبة للشجرة العائلية الأوسع — صمامات الكرة، البوابة، الفراشة، الفحص، والباقي — ابدأ بدليل أنواع الصمامات؛ هذه المقالة تتعمق في نمط صمام الكرة.
النقاط الرئيسية
- صمام الكرة ينظم التدفق: القرص يرتفع عن مقعد أفقي، ودرجة الفتح ترتبط مباشرة بالتدفق — التصميم مبني للتنظيم، وليس فقط للعزل.
- مسار التدفق على شكل حرف S يعطي أعلى انخفاض في الضغط بين أنواع الصمامات الشائعة — التكلفة الدائمة للتحكم.
- ثلاثة أنماط للجسم: مستقيم (Z)، زاوية، ونمط Y — نمط الزاوية يعمل أيضًا ككوع 90 درجة، وصمام الإيقاف الزاوي المنزلي تحت حوضك هو صمام من عائلة الكرة.
- صمامات البوابة يجب ألا تنظم التدفق؛ صمامات الكرة تنظم بشكل سيء وتتآكل مقاعدها أثناء ذلك. إذا كان الخط يحتاج إلى تدفق جزئي لساعات، فإن صمام الكرة هو الأداة الصحيحة.
- صمامات الكرة اتجاهية — يحمل الجسم سهم تدفق، عادةً ما يوجه التدفق تحت المقعد.
- حدد المواصفات حسب الحجم، النمط، فئة الضغط، مادة القطع، والتوصيل؛ في الأقطار الصغيرة للسباكة، الجسم القياسي هو نحاس مقاوم لإزالة الزنك.
كيفية عمل الصمام الكروي
أدر العجلة اليدوية ليقود ساق ملولب القرص (ويسمى أيضًا السدادة) رأسيًا نحو أو بعيدًا عن مقعد حلقي ثابت موضوع أفقيًا عبر الجسم. نظرًا لأن القرص يتحرك عموديًا على مستوى المقعد، فإن كل جزء من دورة يغير مساحة التدفق بمقدار يمكن التنبؤ به — هذه العلاقة الخطية القابلة للتكرار بين موضع الساق والتدفق هي جوهر التصميم، وهي المبدأ الذي تبنى عليه صمامات التحكم الصناعية. يدخل التدفق أسفل المقعد، ويتجه لأعلى عبر حلقة المقعد، ويمر بالقرص، ثم يتجه مرة أخرى نحو المخرج: المسار على شكل حرف S. يترتب على ذلك نتيجتان. أولاً، تؤدي تغييرات الاتجاه إلى حدوث اضطراب وانخفاض في الضغط أعلى من أي صمام مستقيم بنفس الحجم — وهي ضريبة ثابتة تُدفع حتى عند الفتح الكامل، والسبب الذي يجعل المراجع الهندسية تدرج الصمام الكروي بنمط Z بأقل معامل تدفق بين أنماط الصمامات الشائعة. ثانيًا، نظرًا لأن القرص يجلس مقابل التدفق، فإن الصمام يغلق بإحكام ويمكن صيانته أثناء إغلاق الخط عن طريق فك الغطاء — المقعد والقرص يمكن الوصول إليهما من الأعلى دون قطع الصمام من الخط. أشكال القرص تضبط السلوك: قرص مسطح أو كروي يعطي خدمة سريعة وبسيطة؛ قرص سدادة مستدق يعطي تحكمًا أدق في الخنق؛ إدراج مقعد ناعم (PTFE أو مطاط) يعطي إغلاقًا محكمًا ضد التسرب على الماء على حساب حد درجة الحرارة.
هياكل مستقيمة، زاوية، وشكل Y

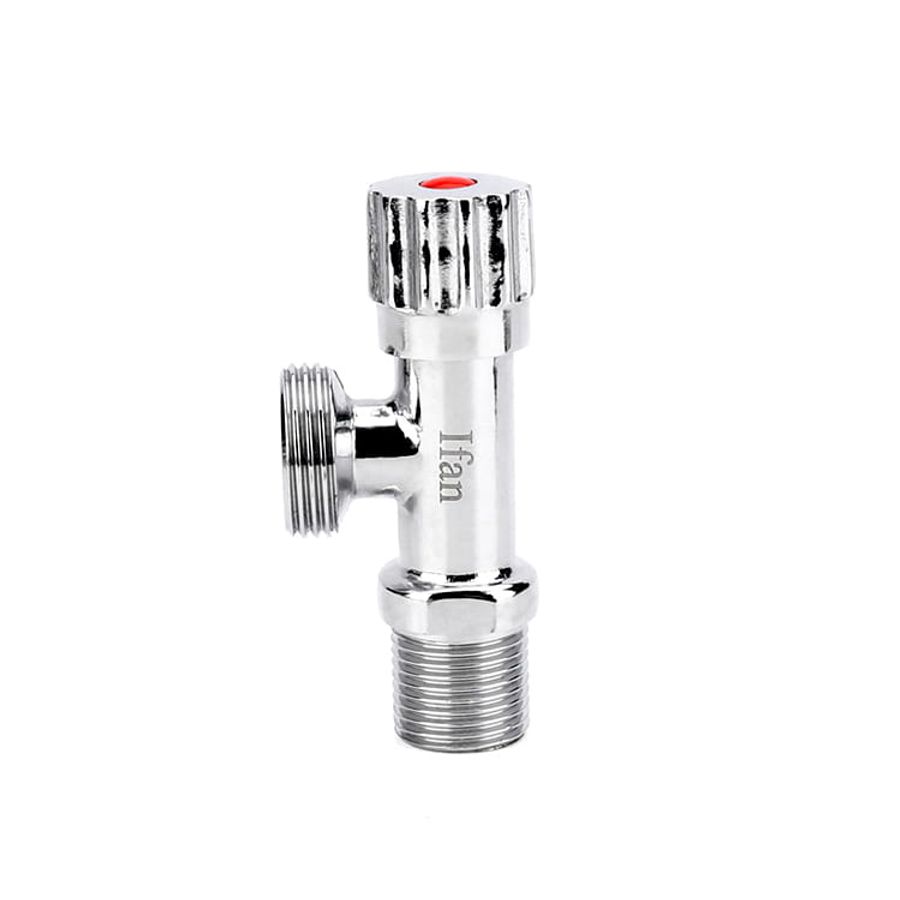

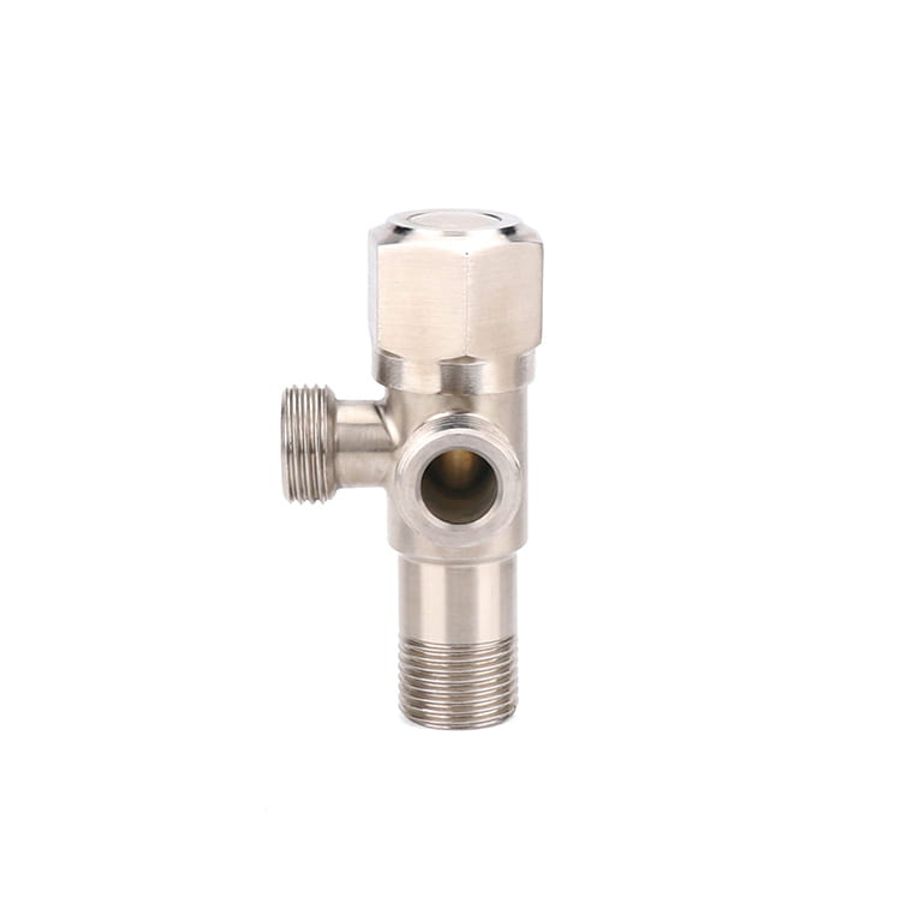

الهيكل الكلاسيكي المستقيم (شكل Z) يضع المدخل والمخرج على محور واحد مع مسار S الكامل بينهما — أقصى تحكم، أقصى انخفاض في الضغط، الخيار الافتراضي لمهام التنظيم. أما هيكل الزاوية فيدير المخرج بزاوية 90° عن المدخل: يقوم الوسط بدورة واحدة بدلاً من اثنتين، لذا ينخفض انخفاض الضغط، ويحل الصمام محل كوع في الأنابيب — مما يوفر قطعة واحدة ووصلة واحدة. هذا هو الهيكل المخفي في الأفق في كل حمام: صمام الإيقاف الزاوي المطلي بالكروم الذي يغذي حوض الغسيل أو المرحاض أو سخان المياه هو صمام كروي مضغوط بشكل زاوية، ولهذا ينظم بشكل أفضل بكثير من صمامات الكرة الصغيرة ذات الربع دورة التي تُباع كبدائل. تنتج IFAN هذه الصمامات الزاوية بكميات كبيرة — هياكل نحاسية مطلية بالكروم ومقاومة لإزالة الزنك يتم تشغيلها واختبار الضغط داخليًا. هيكل Y يميل الجذع والمقعد بزاوية 45° تقريبًا من محور الأنبوب، مما يعدل مسار التدفق بما يكفي لتقليل عقوبة الضغط بشكل كبير مع الحفاظ على هندسة الخنق للصمام الكروي — الخيار عندما تحتاج إلى تنظيم على خط لا يمكنه تحمل انخفاض هيكل Z الكامل.
الصمام الكروي مقابل صمام البوابة مقابل الصمام الكروي: الاختيار حسب الوظيفة
يتم المقارنة بين هذه الصمامات الثلاثة باستمرار، وتحدد الوظيفة الاختيار بوضوح.
| الصمام الكروي | صمام البوابة | الصمام الكروي الدوار | |
|---|---|---|---|
| الوظيفة | الخنق / التنظيم | العزل، مفتوح بالكامل أو مغلق | عزل سريع بربع دورة |
| انخفاض الضغط عند الفتح | الأعلى | أدنى حد، تدفق مباشر | أدنى حد (تجويف كامل) |
| سلوك الخنق | دقيق، يحافظ على أي وضع | غير مسموح — البوابة تهتز وتتآكل | خشن؛ المقاعد تتآكل عند الفتح الجزئي |
| التشغيل | متعدد الدورات، جسم اتجاهي | متعدد الدورات، ثنائي الاتجاه | ربع دورة، ثنائي الاتجاه |
| الصيانة | يمكن صيانة القطع الداخلية عبر الغطاء | إصلاح الإسفين/المقعد أصعب | عادةً استبدال وليس إصلاح |

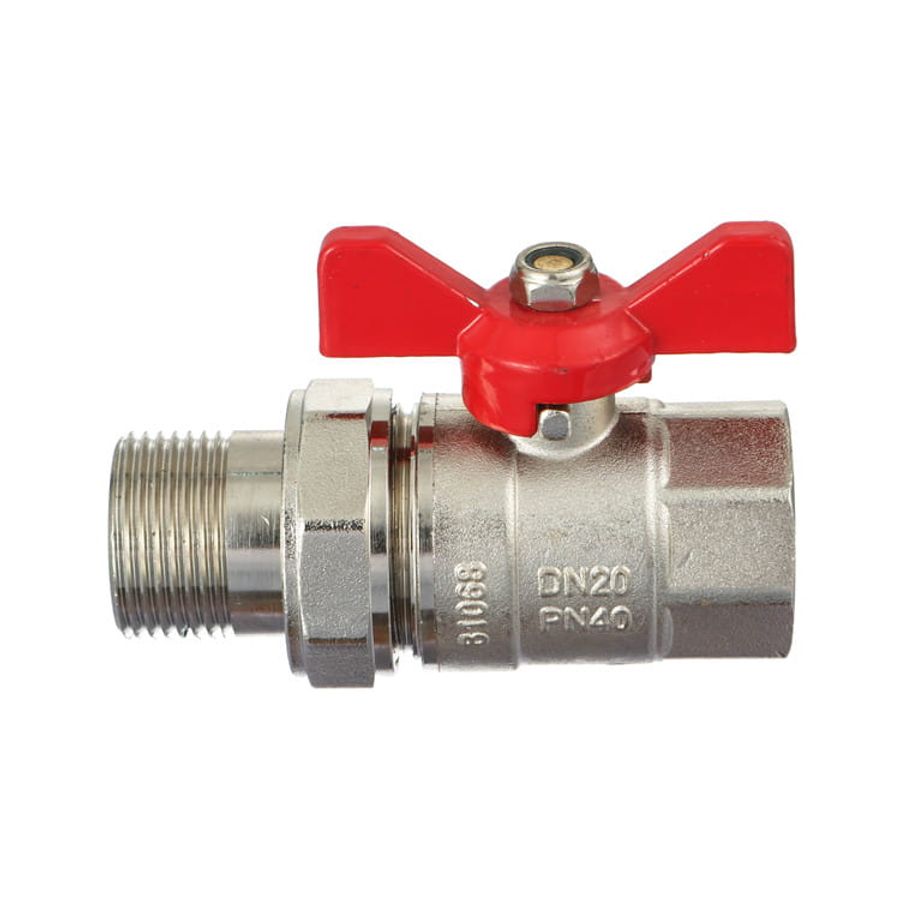

القاعدة التي تمنع معظم أخطاء المواصفات: العزل باستخدام الصمام الكروي الدوار أو صمام البوابة، والتنظيم باستخدام الصمام الكروي. صمام البوابة المتروك نصف مفتوح يسمح للتدفق عالي السرعة بضرب الإسفين المعلق — اهتزاز وتآكل وصمام لا يؤدي أي وظيفة في النهاية. الصمام الكروي الدوار المثبت في وضع فتح جزئي يركز انخفاض الضغط بالكامل على هلال رقيق من المقعد، ويتآكل PTFE الناعم بشكل غير منتظم. الصمام الكروي مصمم خصيصًا لهذا الاستخدام: المقعد يواجه التدفق مباشرة، والقرص موجه، والقطع الداخلية قابلة للاستبدال عند تآكلها. عندما يحتاج الخط إلى إغلاق محكم وتنظيم معًا، فإن الحل الأمثل هو صمامان — صمام كروي دوار للعزل وصمام كروي للتحكم — وليس صمامًا واحدًا متنازلاً يؤدي كلا الوظيفتين بشكل سيء.
اتجاه التدفق، معامل التدفق (Cv)، وأهمية السهم
صمام الكرة الأرضية (Globe Valve) هو أحد الصمامات اليدوية القليلة التي تتطلب اتجاه تدفق محدد. المسار القياسي يوجه التدفق تحت المقعد، دافعًا لأعلى ضد القرص: فالحشو حول الجذع يتعرض لضغط الخط فقط عندما يكون الصمام مفتوحًا، ويظل جهد الفتح مقبولاً. بعض تطبيقات البخار ودرجات الحرارة العالية توجه التدفق فوق المقعد بدلاً من ذلك، مما يضحي بعمر الحشو مقابل قرص يغلق مع التدفق. في كلتا الحالتين، السهم المصبوب على الجسم هو تعليمات وليس زخرفة — فصمام الكرة الأرضية المركب بشكل عكسي يعطل المسار الذي صُمم المقعد والحشو من أجله، ويتعرض الحشو لضغط الخط باستمرار. يتم تحديد الحجم من خلال معامل التدفق (Cv أو Kv) المنشور لكل صمام: وهو التدفق الذي ينتج وحدة واحدة من انخفاض الضغط. نظرًا لأن هندسة صمام الكرة الأرضية تخفض الضغط بشكل كبير، فإن مطابقة معامل التدفق (Cv) مع التدفق الفعلي المطلوب أهم من مطابقة قطر الأنبوب — فصمام الكرة الأرضية كبير الحجم يقضي عمره مفتوحًا بالكاد، حيث تكون دقة التحكم أسوأ وتآكل المقعد (السحب السلكي) أسرع. غالبًا ما تختار ممارسة صمامات التحكم حجمًا أقل من قطر الأنبوب — وهي عادة عمل وليست قاعدة؛ ففحص معامل التدفق (Cv) مقابل تدفق الخدمة هو ما يقرر الأمر فعليًا. تغطي المراجع الهندسية العامة حول تصميم صمام الكرة الأرضية حسابات معامل التدفق (Cv)؛ ويجب أن يكون الموردون قادرين على تقديم الرقم لكل حجم يبيعونه.
المواد والتشطيب: ما تخبرك به ورقة المواصفات
في مجاري السباكة الصغيرة، يكون جسم الصمام الكروي القياسي من النحاس الأصفر — قابل للتشغيل الآلي، مقاوم للتآكل، واقتصادي. حرفان على ورقة المواصفات أهم من اسم السبيكة: DZR (مقاوم لإزالة الخارصين) للمياه العدوانية أو العسرة، ووصف خالٍ من الرصاص لخدمة مياه الشرب حيث تحدد اللوائح محتوى الرصاص. أجسام البرونز تخدم الأسواق البحرية والأسواق ذات المعايير القديمة؛ الحديد الزهر والحديد المطاوع يتولى المسؤولية في أحجام خدمات المباني الأكبر؛ الصلب المطروق والمصبوب يتعامل مع البخار وفئات الضغط الصناعي؛ الفولاذ المقاوم للصدأ يغطي الخدمات الصحية والكيميائية. التشطيب — المقعد، القرص، الجذع — يتآكل أولاً ويتم تحديده بشكل منفصل في الصمامات الجادة: التشطيب المعدني-على-المعدني (غالباً من الفولاذ المقاوم للصدأ على الصمامات النحاسية) يتحمل درجات الحرارة وتآكل الخنق؛ التشطيب ذو المقعد الناعم يغلق بإحكام على الماء البارد لكنه يتقدم بسرعة على الخطوط الساخنة. حشو الجذع هو العنصر الثالث القابل للتآكل؛ حشو الجرافيت يناسب الحرارة، وحلقات O المطاطية تناسب الماء البارد وعزم الدوران المنخفض. بالنسبة للمشتري بالجملة، قائمة التحقق العملية قصيرة: سبيكة الجسم مع حالة DZR/خالٍ من الرصاص، مادة التشطيب، نوع الحشو، تصنيف الضغط-درجة الحرارة، ومعيار الاختبار الذي تم التحقق من الدفعة بموجبه. تقوم IFAN بتصنيع خط صماماتها النحاسية — أنماط الزاوية، الكروية، البوابة، والفحص — من نحاس DZR خالٍ من الرصاص مع اختبار ضغط داخلي وشهادات دفعة لكل شحنة؛ كتالوج المنتجات يسرد الأحجام والخيوط حسب السلسلة.
هل تبحث عن شراء صمامات نحاسية بحجم حاويات؟
تقوم IFAN بتصنيع صمامات الزاوية، الكروية، البوابة، والفحص النحاسية الخالية من الرصاص DZR بالإضافة إلى أنظمة PPR وPVC وPEX الكاملة — مصنع واحد، حاويات مختلطة، شهادات لكل شحنة. بيع بالجملة B2B فقط.
طلب عرض سعرأين تتحمل صمامات الكرة الأرضية انخفاض الضغط الخاص بها
موازنة الفروع في دوائر التدفئة والتبريد، حيث يجب خنق كل حلقة إلى تدفقها التصميمي والحفاظ على هذا الموضع لسنوات. تغذية التركيبات والمعدات عبر محابس الزاوية — تنظيم وعزل محلي في جسم واحد مضغوط. خطوط البخار والمكثفات، قلب صناعة صمامات الكرة الأرضية، حيث تخنق القطع المعدنية بشكل موثوق في درجات حرارة لا تستطيع الصمامات ذات المقاعد اللينة تحملها. خطوط مياه التبريد والعمليات التي تحتاج إلى ضبط التدفق وفقًا لهدف بدلاً من التبديل. خطوط الالتفافية والحد الأدنى للتدفق حول المضخات، مع الحفاظ على تدفق جزئي ثابت إلى أجل غير مسمى. الخيط المشترك: في كل هذه الحالات، سيقوم شخص ما بضبط الصمام على وضع مفتوح جزئيًا ويتركه لأشهر. هذا الوضع المفتوح جزئيًا الثابت هو بالضبط ما تتحمله الصمامات البوابية والكرة بشكل أسوأ، وما صُممت هندسة وجه مقعد صمام الكرة الأرضية من أجله. عندما تكون المهمة هي الفتح والإغلاق البحت، تجنب صمام الكرة الأرضية وضريبة الضغط الخاصة به — فهذه منطقة الصمامات البوابية والكرة.
أخطاء شائعة في صمامات الكرة الأرضية
تركيبه عكس اتجاه السهم. يؤدي التدفق العكسي إلى تحميل الحشو باستمرار ويعمل ضد هندسة المقعد التي صُمم الصمام من أجلها. تحقق من السهم قبل إجراء الوصلة.
استخدام صمام بوابة أو كروي للخنق. كلاهما يتلفان عند تركهما في وضع نصف مفتوح. إذا كان الموضع سيكون غير مفتوح بالكامل أو مغلق بالكامل، فهذه مهمة صمام كروي أرضي.
تحديد الحجم بناءً على الأنبوب بدلاً من التدفق. يتحكم صمام الكرة الأرضية كبير الحجم في أول نسبة قليلة من الفتح ويؤدي إلى تآكل المقعد. تحقق من معامل التدفق Cv مقابل تدفق الخدمة.
تجاهل انخفاض الضغط في تصميم النظام. توجد عقوبة المسار على شكل حرف S عند الفتح الكامل. في الخطوط الحساسة لانخفاض الضغط، انتقل إلى نمط Y أو جسم زاوي قبل التخلي عن نوع الكرة الأرضية.
استخدام حشية ناعمة في الخدمة الساخنة أو المخنوقة. تُغلق مقاعد الإيلاستومر و PTFE بشكل جميل ثم تتآكل أو تزحف تحت الخنق والحرارة المستمرين. حدد حشية معدنية حيث سيعمل الصمام فعليًا بشكل جاد.
الأسئلة الشائعة
لأي غرض يُستخدم صمام الكرة الأرضية؟
لتنظيم التدفق. يرتفع قرصه عن مقعد أفقي، لذا فإن درجة الفتح ترتبط بشكل متوقع بالتدفق — وهي الهندسة الكامنة وراء صمامات الموازنة، ومحابس الزاوية، وتنظيم البخار، وخطوط التحويل. كما أنه يغلق بإحكام، لكن إذا كان الخط يحتاج فقط إلى عزل تشغيل/إيقاف، فإن الصمام الكروي أو صمام البوابة يقوم بذلك مع انخفاض ضغط أقل بكثير.
ما الفرق بين صمام الكرة الأرضية وصمام البوابة؟
ينقل صمام الكرة الأرضية قرصًا إلى مقعد موضوع عبر مسار تدفق على شكل حرف S — مصمم للخنق، على حساب انخفاض ضغط مرتفع. يرفع صمام البوابة إسفينًا خارج مسار مستقيم — انخفاض ضغط ضئيل، لكن يجب استخدامه مفتوحًا بالكامل أو مغلقًا بالكامل، لأن البوابة المفتوحة جزئيًا تهتز وتتآكل. نظّم التدفق بصمام كرة أرضية؛ واعزل بصمام بوابة.
هل لصمام الكرة الأرضية اتجاه تدفق؟
نعم — إنه صمام اتجاهي، مع سهم مصبوب على الجسم. الممارسة القياسية توجه التدفق تحت المقعد، مما يحمي حشو الجذع ويبقي جهد التشغيل منخفضًا؛ بعض تطبيقات البخار توجه التدفق فوق المقعد بدلاً من ذلك. إذا تم تركيبه بالعكس، فإن الحشو يتعرض لضغط خط ثابت ويعمل تصميم المقعد بشكل عكسي.
هل صمام الزاوية هو صمام كرة أرضية؟
نعم. صمام الزاوية هو النمط ذو المخرج بزاوية 90° من تصميم الكرة الأرضية: نفس القرص الصاعد والمقعد، مع تدوير الجسم بحيث يحل محل الكوع. محابس الزاوية الكرومية التي تغذي الأحواض والمراحيض وسخانات المياه هي صمامات كرة أرضية مدمجة بنمط زاوية، ولهذا السبب تنظم التدفق بشكل أفضل من الصمامات الكروية الصغيرة ذات الربع دورة.
ما هو رمز صمام الكرة الأرضية على رسم P&ID؟
ربطة عنق بدائرة سوداء مملوءة في الوصلة المركزية — النقطة تميزه عن ربطة عنق صمام البوابة الفارغة. تُرسَم صمامات الكرة الأرضية بنمط الزاوية بمثلثين بزاوية 90° والنقطة عند الزاوية؛ ثم يأتي النمط والفئة والتشذيب من قائمة الخطوط.
