حاجز الأكسجين PEX (EVOH): الرقم الذي يجب تحديده وكيفية التحقق منه

حاجز الأكسجين رقم وليس ميزة. على أنبوب تدفئة PEX أو PE-RT المطابق، يعني ذلك أن نفاذية الأكسجين محصورة عند 0.32 mg O₂/(m²·day) عند 40 °C — و 3.6 mg O₂/(m²·day) عند 80 °C — مقاسة بطريقة اختبار محددة. أي استخدام آخر لهذه العبارة هو تسويق.

هذا التمييز مهم لأن "حاجز الأكسجين" يُطبع على صفحات المنتجات التي لا تذكر الحد أبدًا، ولا تسمي المعيار، ولا تُظهر نتيجة اختبار. الموزع الذي يقارن بين عرضين لا يمكنه معرفة ما إذا كان كلا الأنبوبين يفيان بنفس المتطلب أو أن أحد الموردين أحب العبارة فقط. تمنحك هذه المقالة الرقم والمعيار الذي يقف خلفه وطريقة الاختبار التي تنتجه والمستند الذي يجب طلبه قبل بناء الحاوية.

ما يجب أن يعنيه "حاجز الأكسجين" في مواصفات الشراء

سبب وجود الحاجز معروف جيدًا وليس موضوع هذه الصفحة: حلقة التدفئة المغلقة تعيد تدوير نفس الماء لسنوات، والأكسجين ينتشر عبر البولي إيثيلين العاري، والأكسجين المذاب يؤدي إلى تآكل الأجزاء الحديدية المشاركة في الدائرة — المبادلات الحرارية للغلايات، وأغلفة المضخات، والمشعبات الفولاذية. نغطي هذه الآلية، ومتى يمكن للنظام تحمل الأنابيب غير الحاجزة، في دليلنا حول اختيار أنابيب التدفئة الأرضية.

ما لا يفعله هذا الدليل — وما لا تفعله أي صفحة تقريبًا تتصدر هذا المصطلح — هو إخبارك بالرقم الذي يحق لك المطالبة به. هذه الفجوة هي المشكلة برمتها لأي شخص يشتري الأنابيب بدلاً من تركيبها.

ضع في اعتبارك موقف مستورد يحمل عرضي أسعار. تشير كلتا ورقتَي البيانات إلى "حاجز أكسجين EVOH". أحد الأنابيب هو تركيبة من خمس طبقات من PE-RT مع تقرير من جهة خارجية من مختبر معتمد. والآخر أنبوب أحادي الطبقة بطبقة رقيقة وكلمة من المورد نفسه. لا شيء في العبارة يميز بينهما. فرق السعر حقيقي، والمشتري يراه، وبدون مواصفة، فهو يختار على أساس السعر بين منتجين ليسا المنتج نفسه.

يصبح الادعاء قابلاً للتحقق بمجرد إرفاق ثلاثة أشياء

• حدّ — معدل النفاذية المسموح به، بوحدة mg O₂/(m²·day)، عند درجة حرارة محددة.
• طريقة — إجراء الاختبار الذي يُنتج هذا الرقم، بما في ذلك كيفية تهيئة العينة أولاً.
• مستند — تقرير من مختبر مُسمّى يُظهر النتيجة المقاسة مقابل الحد.

أرفق الثلاثة جميعًا وسيصبح "حاجز الأكسجين" شرطًا تعاقديًا يمكنك رفض شحنة بناءً عليه. لا تُرفق أيًا منها وسيبقى مجرد كلمة في كتيّب. بقية هذه المقالة تزودك بالثلاثة.

الرقمان: DIN 4726 وEN ISO 21003-2

المعيار الألماني DIN 4726، الذي يغطي التدفئة السطحية للمياه الدافئة وأنظمة توصيل المشعات، يحدد حد النفاذية الذي يعمل به السوق الأوروبي. يُعبَّر عنه لكل وحدة مساحة سطح الأنبوب، في اليوم، عند درجة حرارة ماء محددة:

درجة حرارة الاختبار	الحد الأقصى المسموح به للنفاذية	حيث يظهر الحد نفسه
40 °C	≤ 0.32 mg O₂/(m²·day)	DIN 4726 وEN ISO 21003-2
80 °C	≤ 3.6 mg O₂/(m²·day)	DIN 4726 وEN ISO 21003-2

العمود الثاني في هذا الجدول يستحق التأمل. تقارير الاختبار المعتمدة تدرج متطلب DIN 4726 ومتطلب EN ISO 21003-2 كسطرين منفصلين — وكلاهما يحمل الرقم نفسه عند 40 °C. لذا عندما يستشهد كتيّب مورد بمعيار واحد ويستشهد كتيّب منافس بالمعيار الآخر، فهذا ليس فرقًا في الصرامة. إنه نفس الحد تحت مرجعين، والمشتري الذي يعامل أحدهما على أنه أفضل يخترع تمييزًا غير موجود.

الرقم القديم الذي سيكلفك مواصفة غير قابلة للتحقق

ابحث في هذا الموضوع وستجد المتطلب ما زال يُقتبس على أنه "0.1 غرام لكل متر مكعب في اليوم عند 50 °C". إنه بيان حجمي قديم لنفس القصد، ويتكرر في المواقع التجارية اليوم. المشكلة ليست أنه خطأ تاريخيًا — بل أن لا مختبر يقدم تقريرًا بناءً عليه. التقارير المعتمدة وكتالوجات المصنعين على حد سواء تذكر النتائج بوحدة mg لكل متر مربع في اليوم، عند 40 °C أو 80 °C.

حد بدون طريقة اختبار ليس مواصفة

يتم إنتاج رقم النفاذية بواسطة ISO 17455 — "أنظمة الأنابيب البلاستيكية — الأنابيب متعددة الطبقات — تحديد نفاذية الأكسجين لأنبوب الحاجز". نُشر في 2005، مع تصحيح في 2007، وتمت مراجعته وتأكيده كإصدار حالي في 2021. يحدد نهجين، طريقة ديناميكية وطريقة ثابتة؛ تستخدم التقارير المعتمدة لأنابيب التدفئة عادةً الطريقة الديناميكية، المعينة كطريقة I.

معلمات الاختبار محددة بما يكفي لاقتباسها للمورد. اختبار معتمد تمثيلي يعمل عند 40 درجة مئوية ± 0.5، على طول أنبوب حر يبلغ 20 مترًا ± 0.5 بدون تركيبات في التجميع، مع حد كشف الأكسجين عند 0.1 ميكروغرام O₂/لتر. يتم تسجيل النتائج عبر عدة تشغيلات وحساب متوسطها.

خطوة الـ 28 يومًا التي لا يذكرها أحد تقريبًا

هنا الجزء الذي يفصل اختبار المطابقة الحقيقي عن الاختبار الملائم. قبل قياس النفاذية، يتطلب DIN 4726 تهيئة العينة مسبقًا على ثلاث مراحل:

1. الانحناء — يُثنى الأنبوب إلى 8 × القطر الاسمي عبر 10% من طول التجميع، ثم يُحفظ في الهواء عند 23 درجة مئوية ± 2 لمدة 24 ساعة. هذا يضغط على طبقة الحاجز بالطريقة التي يفعلها التركيب الحقيقي.
2. المعالجة بالماء — ماء في ماء عند 20 درجة مئوية ± 1 لمدة 24 ساعة.
3. التجفيف — ماء في الهواء عند 23 درجة مئوية ± 2 ورطوبة نسبية 50% ± 5، لمدة 28 يومًا.

EVOH ماص للرطوبة. أداء الحاجز حساس للرطوبة، والعينة المختبرة مباشرة من خط الإنتاج، وهي لا تزال رطبة، لا تتصرف بالطريقة التي يتصرف بها الأنبوب في المستودع. مرحلة التجفيف لمدة 28 يومًا موجودة لإزالة تلك الميزة. وهذا أيضًا هو السبب في أن اختبار المطابقة الحقيقي يستغرق أكثر من شهر من الوقت التقويمي قبل أن يبدأ القياس — وهو ما يخبرك بشيء مفيد عن أي مورد يعرض إنتاج واحد بحلول الجمعة.

عمليًا: عندما يدعي ورقة بيانات الامتثال لـ DIN 4726، فإن السؤال المهم ليس ما إذا كان الأنبوب قد اجتاز، ولكن ما إذا كانت العينة قد مرت بهذه التهيئة. اطلب التقرير، وابحث عن قسم التهيئة المسبقة.

أين يجلس EVOH فعليًا — ولماذا يهم صياغة ورقة البيانات

وصف منسوخ على نطاق واسع لـ PEX الحاجز يسمي EVOH "طلاء خارجي لبوليمر خاص". بالنسبة لبعض المنتجات هذا دقيق. بالنسبة للتركيبات الأكثر شيوعًا في مشاريع التدفئة ليس كذلك، والفرق له عواقب عملية في الموقع.

تركيبان يهيمنان، ويوثقهما المصنعون بدقة:

التركيب	طبقات، من الداخل إلى الخارج	أين يجلس EVOH
PEX حاجز 4 طبقات	HDPE متشابك · لاصق · EVOH · طبقة PE خارجية رقيقة	الطبقة الثالثة، محمية بطبقة خارجية
PE-RT حاجز 5 طبقات	PE-RT · لاصق · EVOH · لاصق · PE-RT	منتصف الجدار، مربوط من كلا الجانبين

في الشكل رباعي الطبقات، تكون المادة الخارجية طبقة رقيقة من البولي إيثيلين وظيفتها المعلنة حماية EVOH من التلف. وفي الشكل خماسي الطبقات، تقع EVOH في منتصف الجدار بين طبقتين لاصقتين من بوليمر معدل بأنهيدريد الماليك. ولا تعتبر أي منهما طلاءً سطحيًا بالمعنى المعتاد.

تسمح المعايير بكلا الشكلين. يحدد ASTM F3253 نطاقه حول الأنابيب التي تتضمن "طبقة حاجز أكسجين خارجية أو وسطى واحدة" — لذا فإن ورقة البيانات التي تصف بطانة حاجز خارجية ليست بالضرورة غير مطابقة. إنها تصف منتجًا مختلفًا.

اقرأ الطبقات اللاصقة، وليس الصفات

ورقة البيانات التي تذكر طبقاتها اللاصقة تصف عملية بثق حقيقية. والتي تقول فقط "مع حاجز أكسجين EVOH" قد تصف أي شيء. عندما تطلب ورقة بيانات فنية، فإن التفاصيل المفيدة هي عدد الطبقات ومادة كل طبقة — تلك الفقرة الواحدة تخبرك عن المنتج أكثر من قسم التسويق بأكمله أعلاه.

كيف يبدو مستند المطابقة الحقيقي

هذا هو الجزء الذي يمكن للمشتري التصرف بناءً عليه فورًا. فيما يلي تقريران حقيقيان لنفاذية الأكسجين صادران عن Kiwa Nederland، وهي هيئة اختبار أوروبية معتمدة، على أنابيب من مصنعين مختلفين — التقرير LC 21574-1 (PDF) والتقرير LC 14439 (PDF). ولا يعتبر أي منهما أنبوب IFAN — فهما مستندان منشوران من جهات خارجية، معروضان هنا لأنهما يوضحان ما يحتويه التقرير الموثوق وما تبدو عليه النتائج الحقيقية.

التقرير	المنتج المختبر	المتطلب	النتيجة المقاسة
Kiwa LC 21574-1، 27-07-2022	PE-RT type II / EVOH / PE-RT type II، 16 × 2.0 مم	≤ 0.32 مجم O₂/(م²·يوم) عند 40 درجة مئوية	< 0.03 مجم O₂/(م²·يوم)
Kiwa LC 14439، 26-07-2017	PE-Xa / EVOH، 16 × 2.2 مم	≤ 3.6 مجم O₂/(م²·يوم) عند 80 درجة مئوية	0.25 مجم O₂/(م²·يوم)

اقرأ الهوامش، لأنها الأرقام الأكثر إفادة في هذه الصفحة. جاءت عينة PE-RT أقل من 0.03 مقابل حد 0.32 — أفضل بعامل عشرة. وقيست عينة PEX-a عند 0.25 مقابل حد 3.6 عند الشرط الأقسى 80 درجة مئوية. حاجز EVOH العامل لا يتجاوز المتطلب بالكاد؛ بل يجعل المتطلب يبدو سخيًا.

يمنحك ذلك قاعدة عملية. النتيجة المبلغ عنها التي تقع مباشرة تحت الحد — 0.28 مقابل 0.32، على سبيل المثال — ليست نجاحًا يُحتفل به. إنها نتيجة تستحق السؤال عنها، لأن الحاجز المبني بشكل صحيح لا ينبغي أن يعمل بالقرب من الحافة. اسأل عن المعالجة المسبقة التي تم تطبيقها وعدد مرات الاختبار التي تم حساب متوسطها.

الأشياء الخمسة التي يحتويها التقرير القابل للاستخدام

• رقم التقرير والتاريخ — قابل للتتبع، وليس لقطة شاشة لجدول.
• المختبر المُصدِر — هيئة اعتماد مُسماة، مع ذكر اسم الشركة الطالبة أيضًا.
• المنتج المحدد الذي تم اختباره — التركيب المادي والأبعاد الاسمية، على سبيل المثال "PE-RT type II / EVOH / PE-RT type II، 16 × 2.0 مم". إذا لم يتطابق مع طلبك، فهو ليس دليلك.
• المتطلب والقيمة المقاسة جنبًا إلى جنب، عند درجة حرارة محددة.
• المعالجة المسبقة المطبقة — مراحل الانحناء والماء والتجفيف لمدة 28 يومًا الموصوفة أعلاه.

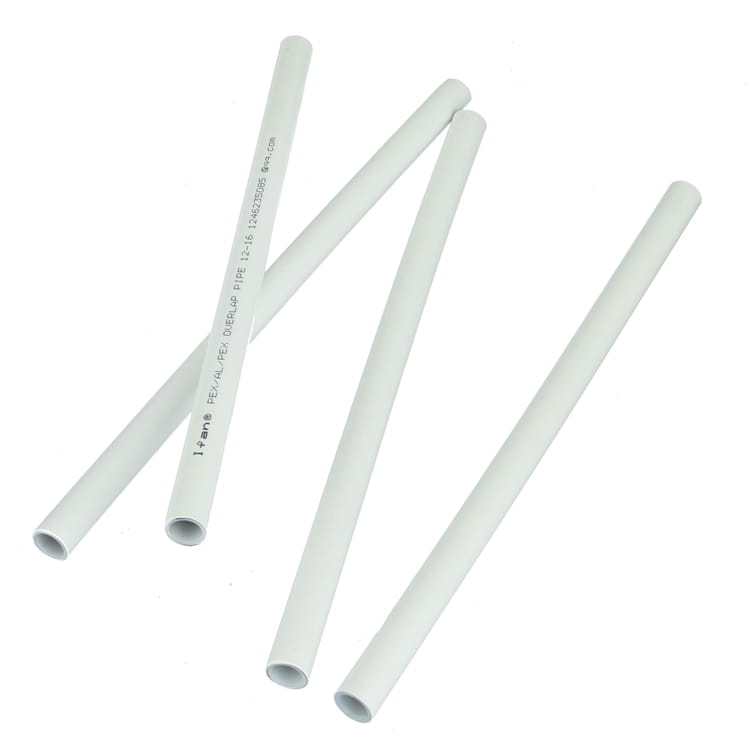

الفحص على مستوى الموقع: اقرأ سطر الطباعة

يغطي التقرير عينة. يغطي سطر الطباعة الملف الذي أمامك. يحمل أنبوب الحاجز المطابق بيانات اعتماده على طول الأنبوب نفسه — إليك سطر طباعة حقيقي منسوخ من العينة في التقرير LC 21574-1:

PERT EVOH 16x2,0 PERT Tipo II – C – Oxygen Barrier – Class 1/10 bar – 2/8 bar – 4/8 bar – 5/8 bar – UNE EN ISO 22391 – Made in Spain – Linea 1 – Lo 12/05/22

لاحظ ما هو مشفر هناك: التركيب والحجم، ونوع المادة، وكلمتا "Oxygen Barrier"، وأربعة أزواج من فئة التطبيق والضغط، ومعيار المنتج، وبلد التصنيع، ورقم خط الإنتاج، ورمز الدفعة مع التاريخ. في فحص البضائع الواردة، رقم الخط ورمز الدفعة هما ما يسمحان لك بتتبع ملف مشبوه إلى دفعة إنتاج محددة — وما يسمحان لك برفض تسليم لا يتطابق سطر الطباعة فيه مع الأنبوب الذي حددته.

إذا كنت تشتري لأمريكا الشمالية: ASTM F3253

يحكم DIN 4726 المحادثة الأوروبية. تعمل مشاريع أمريكا الشمالية على مواصفة ASTM بدلاً من ذلك، ويحتاج الموزع الذي يخدم كلا السوقين إلى معرفة أنهما ليسا وثيقتين قابلتين للتبادل.

ASTM F3253 — "Standard Specification for Crosslinked Polyethylene (PEX) Tubing with Oxygen Barrier for Hot- and Cold-Water Hydronic Distribution Systems" — يغطي أنابيب PEX ذات حاجز الأكسجين البوليمري في نسبة أبعاد واحدة، SDR 9، لأنظمة التدفئة والتبريد الهيدرونية حتى درجة حرارة تشغيل قصوى تبلغ 200 درجة فهرنهايت (93 درجة مئوية). نطاقه يعترف صراحة بطبقة حاجز خارجية أو وسطى واحدة، وتشمل مجموعة اختباراته نفاذية الأكسجين والتصاق الطبقات إلى جانب ضغط الانفجار، والضغط المستمر، والدورة الحرارية، والأنبوب المنحني، ومقاومة الأكسدة، ومقاومة الأشعة فوق البنفسجية.

من المفيد لأي شخص يقارن بين المناطق، غالبًا ما يعلن المصنعون الذين يخدمون السوق الأمريكية عن رقم النفاذية وفقًا لنفس المعيار. واحدة نشرة فنية أمريكية منشورة تذكر نفاذية أقل من 4.588 × 10⁻⁴ grains/(ft²·day) عند 104 درجة فهرنهايت — والتي يعبر عنها بعد ذلك بـ 0.32 mg/(m²·day) عند 40 درجة مئوية، تم اختبارها وفقًا لـ ISO 17455. نفس الرقم، نفس الطريقة، وحدات مختلفة.

قراءة سطر طباعة أمريكا الشمالية

أنبوب PEX الأمريكي ذو الحاجز عادةً ما يحمل تصنيف ضغط يبلغ 100 PSI عند 180 °F و160 PSI عند 73 °F، مع تصنيع الأنبوب واختباره وفقًا لمجموعة من المعايير وليس معيارًا واحدًا: ASTM F876 وF877 للـ PEX نفسه، وF3253 للحاجز، وF3348 للوصلات المضغوطة، وCSA B137.5. يتم تحديد درجة التشابك وفقًا لـ ASTM D2765. وتذكر شركة مصنعة ثانية نفس التصنيف بالنظام المتري — 690 kPa عند 82 °C و1100 kPa عند 23 °C — عبر المقاسات الاسمية من 3/8" إلى 1".

الآثار المترتبة على السوق المزدوج واضحة ومباشرة. الأنبوب المعتمد وفقًا لـ EN ISO 22391 مع تقرير حاجز DIN 4726 ليس مقبولًا تلقائيًا في مشروع هيدرونيكي أمريكي، لأن سلسلة المواصفات الأمريكية تتطلب أيضًا مطابقة الأبعاد والضغط وفقًا لـ ASTM F876/F877، وفي العديد من الولايات القضائية، قوائم NSF. إذا كنت تبيع في كلا السوقين، فاطلب من الموردين سلسلتي الاعتماد صراحةً بدلاً من افتراض أن إحداهما تعني الأخرى.

وضع ذلك في أمر الشراء

كل ما سبق يختزل في بضعة أسطر من النص في وثيقة المناقصة. إليك صياغة المواصفات، المكتوبة بحيث يمكن للمورد إما تلبيتها أو رفضها — وهذا بالضبط ما تريد أن تفعله المواصفة.

الجوانب العملية للطلب، وأين يقف IFAN حاليًا

من حيث الشروط التجارية، تعمل IFAN بحد أدنى حاوية واحدة مع السماح بمقاسات مختلطة، وتبيع حصريًا بالجملة B2B، وتشحن FCL أو LCL مع وثائق تصدير كاملة. يتم تحديد الأسعار بناءً على قائمة منتجات مقدمة بدلاً من نشرها كسعر قائمة، لأن الرقم يتغير مع تكلفة الراتينج ومزيج المقاسات والحجم — لذا فإن الإجابة الصادقة على هيكل الأسعار هي أنه يُبنى من مزيج المقاسات لديك، وليس يُقرأ من صفحة. يتم تأكيد المهلة الزمنية لكل طلب عند عرض السعر، حيث تعتمد على مزيج المقاسات وحمولة الخط الحالية.

أما بالنسبة للمنتج نفسه، فالإجابة المباشرة أكثر فائدة من الإجابة المريحة. قائمة نطاق التدفئة الأرضية المنشورة من IFAN تذكر ملفات PE-RT بمقاسات 16–32 مم، مع SKU واحد مسجل في الكتالوج وقت كتابة هذا التقرير: HL106-155 بمقاس 16 × 2.0 مم في ملفات 100 م وHL106-156 بقطر 20 × 2.0 مم في لفائف بطول 100 متر. سجلنا الموثق للشهادات يغطي خط PP-R — DIN 8077/8078، ISO 15874، CE وSGS، مع إمكانية توفير SASO أو SONCAP أو NOM عند الطلب — وهذه شهادات PP-R وليست شهادات PEX أو PE-RT.

خطواتك الثلاث التالية

1. ضع البند أعلاه في طلب عرض الأسعار الخاص بك، مع ذكر الحد والطريقة وطلب المستندات صراحةً.
2. اطلب من كل مورد يقدم عرضًا تقرير الاختبار وتركيبة الطبقات، وقارن الأبعاد المختبرة مع الأحجام التي تطلبها فعليًا.
3. تحقق من سطر الطباعة على عينة اللفة قبل الموافقة على الإنتاج، ومرة أخرى عند الوصول.

إذا كنت لا تزال تقرر بين المواد قبل الوصول إلى مسألة الحاجز، فإن مقارنتنا لـ PE-RT وPEX لدوائر التدفئة تغطي قابلية اللحام وفئات درجات الحرارة والتكلفة المركبة، ودليل أنابيب PEX يغطي الفرق بين PEX-a وPEX-b وPEX-c. بالنسبة لطرف المجمع في الدائرة، حيث توجد المكونات الحديدية الأكثر عرضة لخطر الأكسجين، راجع دليلنا حول مجمع PEX. مجموعة PEX وPE-RT الحالية لدينا، مع أحجام اللفائف المدرجة في الكتالوج وبيانات التعبئة، موجودة في فئة PEX وPE-RT.
