أنواع وصلات الأنابيب: كاملة، نصفية، مختزلة، منزلقة، ضغط، مرنة، ومحززة

وصلة الأنبوب هي أقصر قطعة في الكتالوج والأكثر اعتمادًا عليها في أي نظام: عبارة عن جلبة تصل طرفي أنبوبين في خط واحد مستمر. بقدر ما يبدو ذلك بسيطًا، فإن مصطلح "وصلة" يغطي سبعة تصاميم متميزة على الأقل — كاملة، نصف، مختزلة، منزلقة، ضغط، مرنة، ومحززة — وكل منها يجيب على سؤال مختلف: توصيل أنبوب جديد، استغلال فرع، تغيير القطر، إصلاح خط قيد التشغيل، أو التوصيل بدون حرارة أو غراء أو خيوط. اطلب النوع الخطأ وسيظهر الخطأ في أسوأ لحظة، عادةً كحاوية من القطع التي لا تتطابق مع معيار الأنبوب في الموقع. يوضح هذا الدليل الأنواع، ويطابق كل وصلة مع نظام الأنبوب الخاص بها — PPR، PVC، HDPE، PEX، والمعدن الملولب — ويضع الفحوصات التي تضمن توافق طلبية الوصلات مع الأنبوب الذي يجب ربطه.

الوصلات هي فرع واحد من عائلة أكبر — الكوع، المحملة، الوصلة القابلة للفك، والمحولات موضحة في دليل قطع توصيل الأنابيب؛ هذه المقالة تتعمق في الجلبة الواصلة نفسها.

الوصلة، القارنة، المحول: ثلاث قطع، ثلاث مهام

يحدث الخلط بين هذه القطع القصيرة الثلاث لأنها جميعًا توضع بين طرفي أنبوبين. الوصلة تُنشئ وصلة دائمة: بمجرد الدمج أو اللصق أو الربط، يصبح الخط متصلاً، وفكها يعني القطع. القارنة تُنشئ وصلة قابلة للصيانة: ثلاث قطع — طرفان وجوزة دوارة — يمكن فكها لإزالة مضخة أو عداد أو سخان مياه أو صمام دون المساس ببقية الخط. المحول يغير لغة التوصيل: من مقبس إلى خيط، من متري إلى إمبراطوري، من بلاستيك إلى معدن. قاعدة الاختيار تتعلق بالمستقبل، لا الحاضر: في أي مكان قد تحتاج المعدات للخروج يومًا ما، ضع قارنة (أو شفة)؛ في كل مكان آخر، الوصلة أرخص وأقصر ولها أسطح إغلاق أقل للتسرب. من الممارسات الشائعة في الموقع — لصق الوصلات حيث يظهر الرسم القارنات — تنجح حتى أول صيانة للمضخة، حيث تُنفق الدولارات المدخرة أضعافًا مضاعفة على قطع الخط وإعادة بنائه. الخطأ المعاكس، توزيع القارنات حيث لن تتم صيانة أي شيء، يضاعف الوصلات المُحشية التي تحتاج إلى فحص.

أنواع الوصلات السبعة

النوع	ما هو	استخدمه عندما
وصلة كاملة	نفس التوصيل في كلا الطرفين، مع نقطة توقف داخلية في المنتصف	ربط طولين من نفس الأنبوب — الخيار الافتراضي
نصف وصلة	مقبس أو سن في أحد الطرفين، ونهاية لحام عادية في الطرف الآخر	لحام فرع صغير على خط رئيسي من الفولاذ
وصلة تخفيض	مقاسان مختلفان في جلبة واحدة	تخفيض قطر التغذية من خط الإمداد الرئيسي
وصلة انزلاق / إصلاح	لا توجد نقطة توقف داخلية — تنزلق بالكامل على الأنبوب	إصلاح مقطع مكسور أو مقطوع في مكانه
وصلة ضغط	صامولة تضغط حلقة أو ماسك على الأنبوب	الربط بدون حرارة أو غراء أو سن — العمل الميداني
وصلة مرنة	جلبة مطاطية مع مشابك (محمية أو غير محمية)	إصلاحات الصرف، خلط المواد، الحركة/الهبوط
وصلة محززة	غلاف مثبت بمسامير من قطعتين يستقر في أخاديد ملفوفة في أطراف الأنبوب، فوق حشية	الحماية من الحرائق، التكييف، والخطوط الرئيسية الفولاذية — بدون لحام، تفكيك سريع

اثنتان من هذه الوصلات تستحقان نظرة أعمق لأنهما تحلان مشاكل لا تستطيع الأخرى حلها. تم بناء الوصلة الانزلاقية عمدًا بدون نقطة التوقف الداخلية المركزية: تنزلق بالكامل على أحد أطراف الأنبوب، ويتم قطع الجزء التالف، ثم تنزلق الوصلة للخلف لسد الفجوة — وهي الطريقة الوحيدة لإدخال قطعة صلبة في خط لا يمكن فصله. حدد عمق الإدخال قبل تحريكها إلى مكانها، لأنه بدون نقطة توقف لا يوجد ما يضمن تمركز الأنبوب. الوصلة المرنة (المطاطية) هي الحل العملي في أعمال الصرف: تتسامح مع عدم المحاذاة الطفيف، تربط مواد مختلفة — حديد زهر مع PVC، طين مع HDPE — وتمتص هبوط التربة. استخدم النسخة المحمية (شريط خارجي من الفولاذ المقاوم للصدأ) حيثما تعتبر اللوائح الوصلة هيكلية؛ الشريط غير المحمي مخصص للمواقع غير المضغوطة والتي يمكن الوصول إليها فقط. الوصلة المحززة ترفع الفكرة الميكانيكية إلى مستوى الفولاذ والأقطار الكبيرة: يتم لف أو قطع أخدود بالقرب من كل طرف أنبوب، وتمتد حشية عبر الوصلة، ويغلق غلاف مثبت بمسامير من قطعتين في كلا الأخدودين — بدون لحام، بدون شفة، ويمكن فك الوصلة للصيانة. تأتي في أنواع صلبة (تتصرف مثل الشفة) وأنواع مرنة (تسمح بانحراف متحكم به)، ولهذا السبب أصبحت معيارًا في خطوط الحماية من الحرائق، ومحطات التبريد، وغرف المضخات.

الوصلات الأصلية لكل نظام أنابيب

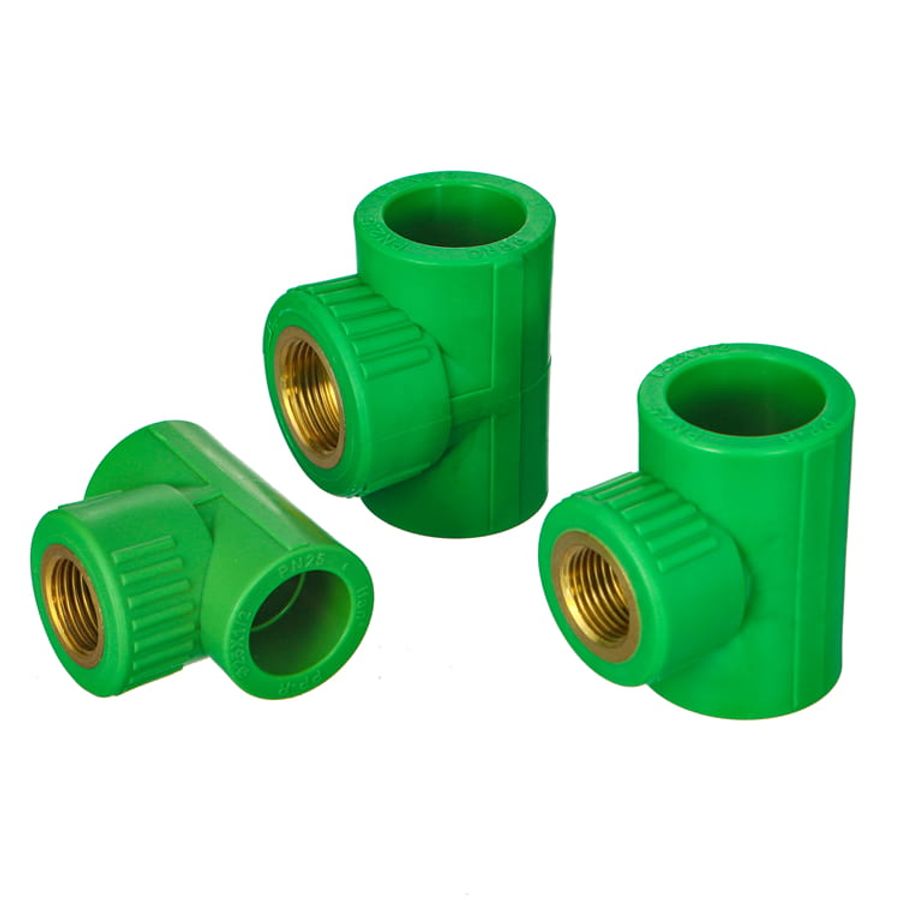

الوصلات غير قابلة للتبديل بين عائلات الأنابيب — كل نظام له طريقة وصل صُممت المادة حولها، والوصلة هي المكان الذي تعيش فيه تلك الطريقة. PPR يتم وصله عن طريق الانصهار بالتجويف: يتم تسخين الوصلة وطرف الأنبوب معًا على مكواة لحام ودفعهما إلى الداخل، ويندمج البوليمر في وصلة قوية مثل جدار الأنبوب نفسه. PVC و uPVC يستخدمان تجويفات لاصقة بالمذيبات في أعمال الضغط وتجويفات بحلقات مطاطية مانعة للتسرب في الصرف الصحي. HDPE يقدم ثلاثة مسارات حسب الحجم والإعداد: وصلات ضغط ميكانيكية لخطوط الخدمة حتى حوالي 110 مم، والانصهار التناكبي أو الانصهار الكهربائي للخطوط الرئيسية — يتم تغطية المفاضلات بين طريقتي الانصهار في دليل الانصهار التناكبي مقابل الانصهار الكهربائي، والطريقة التي تعتمد فقط على مفتاح الربط في دليل وصلات ضغط الأنابيب البولي. PEX لا يمكن صهره أو لصقه على الإطلاق، لذا فإن وصلاته عبارة عن أكمام معدنية أو PPSU مثبتة بحلقات تجعيد أو أكمام تمدد — يغطي مقارنة التجعيد مقابل التمدد أي منها يجب توحيد المعايير عليه. الأنابيب المعدنية الملولبة تستخدم الوصلة الأصلية: جلبة ملولبة أنثوية، محكمة الغلق على الخيط. النتيجة العملية للمشتري: طلب الوصلات هو في الواقع طلب لنظام الوصل، والأدوات الموجودة في الموقع — مكاوي اللحام، اللاصق، أدوات التجعيد، أو مفاتيح الربط العادية — يجب أن تتطابق معه. تقوم IFAN بتشكيل وتصنيع الوصلات عبر جميع هذه الأنظمة — تجويفات انصهار PPR، تجويفات لاصق ومانع تسرب uPVC، وصلات ضغط HDPE و PP من سلسلة 605، أكمام انزلاقية وتجعيد PEX، والنحاس الملولب — من مصنع واحد مع شهادات دفعة لكل شحنة؛ يسرد كتالوج المنتجات كل سلسلة حسب نطاق الحجم.

وصلات الضغط: المعيار الميداني للعمل

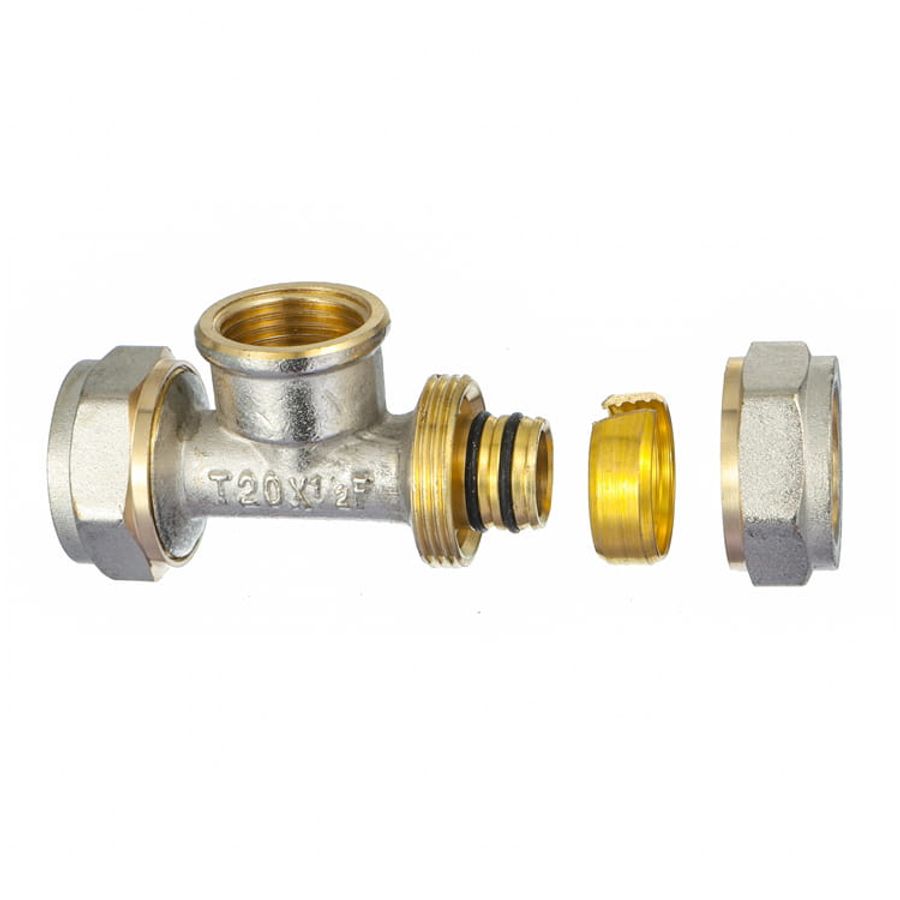

عندما لا تتوفر أدوات اللحام أو الطاقة أو عمال اللحام المدربين، تتولى وصلة الضغط المهمة. تظهر الآلية في القطعة المفككة: جسم، مانع تسرب مرن، حلقة تثبيت مشقوقة، وصامولة. قم بتمرير الصامولة والحلقة فوق الأنبوب، وادفع الأنبوب عبر المانع إلى نقطة التوقف، ثم أحكم الربط — تدفع الصامولة الحلقة إلى أسفل منحدر، وتعض الحلقة جدار الأنبوب، وينشط المانع ضد الضغط. لا لهب، لا وقت لتصلب الأسمنت، لا معايرة، ويمكن فك الوصلة لإعادة العمل بنفس المفتاح. الحدود حقيقية وتستحق الاحترام: تعتمد وصلات الضغط على أن يكون الأنبوب مستديرًا ونظيفًا (مقطوعًا بشكل مربع، منزوع النتوءات، واستخدم مقويًا داخليًا للأنابيب اللينة حيثما تحدده الشركة المصنعة)، ويجب أن تتطابق حلقة التثبيت مع مادة الأنبوب وقطره الخارجي تمامًا، وفوق حوالي 110 مم تتحول الجدوى الاقتصادية ومقاومة السحب بشكل حاسم نحو اللحام. فيما يتعلق بجودة توصيلات الأنابيب بشكل عام، فإن الفرق بين وصلة تدوم لعقود وأخرى ترتخي ببطء يكمن في التفاصيل التي يمكنك فحصها: خيوط كاملة العمق على الصامولة، مانع تسرب يجلس في أخدود مشغول بدلاً من أن يكون عائمًا، وحلقة تثبيت تغلق بشكل متساوٍ. تم تصميم سلسلة IFAN 605 PP بناءً على هذا الفحص تمامًا — يظهر الفيديو أعلاه اختبار الضبط الذي تجريه التوصيلات.

كيفية تحديد طلب وصلة مناسب

تقريبًا كل فشل في الوصلات في مرحلة المستودع يعود إلى أحد أربعة إغفالات. اذكر المعيار البعدي، وليس الحجم فقط. "63 مم" يعني القطر الخارجي المتري وفقًا لـ ISO/DIN؛ "2 بوصة" يعني نظام Schedule أو IPS — فهما متقاربان بما يكفي للتسبب في الارتباك ومتباعدان بما يكفي للتسرب. تختلف أحجام عائلات الأنابيب (حجم أنابيب النحاس، IPS، القطر الخارجي المتري)، وتقبض الوصلة على القطر الخارجي. اذكر مادة الأنبوب ودرجته. حلقة القبض المضغوطة المصممة لـ HDPE لن تثبت PEX؛ مقبس PPR لن يندمج مع PP-H. طابق فئة الضغط. وصلة PN10 على خط PN16 هي أضعف نقطة في النظام؛ طابق فئة التجهيزات مع الأنبوب. اطلب مستلزمات التوصيل معًا. لاصق المذيبات والبادئ مع مقابس PVC، والأختال وحلقات القبض الاحتياطية مع سلاسل الضغط، والإدراج للأنابيب اللينة — الأجزاء التي تمنع حاوية من الوصلات من الانتظار لشراء محلي. أضف عشرة بالمائة زيادة على الأحجام الصغيرة، حيث تتركز الخسائر في الموقع، وأكد أن شهادة اختبار الدفعة تغطي التجهيزات، وليس الأنبوب فقط.

أخطاء شائعة في الوصلات

لصق وصلة دائمة (Coupling) حيث يجب استخدام وصلة قابلة للفصل (Union). عند أول صيانة للمعدات، ستضطر لاستخدام منشار. ضع الوصلات القابلة للفصل عند المضخات، والعدادات، والسخانات، والصمامات.

طلب وصلات بناءً على الحجم الاسمي عبر معايير مختلفة. الأجزاء المترية وأجزاء Schedule غير قابلة للتبديل. حدد المعيار والقطر الخارجي.

استخدام وصلة مطاطية غير محمية تحت الأرض أو تحت الحمل. الأشرطة غير المحمية مخصصة للوصلات التي يمكن الوصول إليها وغير المضغوطة؛ أما الوصلات المدفونة والهيكلية فتحتاج إلى النوع المحمي.

تجاهل استخدام مقوي الإدخال (Insert Stiffener) للأنابيب اللينة. حلقة الضغط على أنبوب رقيق الجدران غير المدعوم تمسك به عن طريق تشويهه؛ الوصلة تثبت أثناء الاختبار ثم تزحف لاحقًا.

نسيان علامة العمق على الوصلة المنزلقة (Slip Coupling). نظرًا لعدم وجود نقطة توقف داخلية، قد تترك الوصلة المنزلقة غير المركزة أحد طرفي الأنبوب غير مثبت بشكل كافٍ — ضع علامة على كلا الأنبوبين قبل إرجاعها.
