تسرب في وصلة مجاري بحلقة مطاطية؟ شخّص السبب قبل الردم

الخندق مفتوح، والخط مدود، ووصلة واحدة تسرّب. لا أحد يريد سماع ذلك، لكن أسرع طريقة لمعرفة السبب ليست التحديق في الوصلة — بل سؤال متى بدأ التسرب. وصلة ذات حلقة مطاطية تسرّب فور ملئها فشلت ميكانيكيًا، وفشلت بينما كنت تراقبها. أما التي اجتازت اختبارها وبدأت تسرّب بعد أربعة أشهر فقد فشلت كيميائيًا أو حراريًا، وكانت محكوم عليها بالفشل في اليوم الذي اجتازت فيه الاختبار بنجاح.

هذان النوعان من الفشل يبدوان متطابقين من فوق الأنبوب. لكنهما يتطلبان إصلاحين مختلفين تمامًا، وواحد منهما فقط هو خطأ المقاول. يشرح هذا الدليل التشخيص بالترتيب الذي يمكن لمهندس الموقع العمل به فعليًا — الأعراض، السبب الفيزيائي، الفحص الميداني الذي يؤكده، الإصلاح، والتغيير الذي يمنع تكراره في الـ 200 متر التالية.

ابدأ بمتى فشلت الوصلة، وليس كيف تبدو

وصلة الحلقة المطاطية — وهي وصلة الدفع بالسن والكرة المستخدمة في خطوط الصرف الصحي والمجاري الجاذبية من uPVC — تحتوي على عنصر إحكام واحد فقط. حلقة مطاطية مرنة تجلس في أخدود داخل الجرس، وينزلق السن المشطوف عبرها، ويقوم ضغط الحلقة بالباقي. لا يوجد إسمنت، ولا حرارة، ولا رقم عزم. هذه البساطة هي ما يجعل الوصلة سريعة، وهي أيضًا سبب عودة كل فشل إلى قائمة قصيرة جدًا من الأسباب.

القائمة قصيرة بما يكفي ليجعل التخمين يبدو معقولًا. لكنه ليس كذلك، لأن اثنين من الأسباب غير مرئيين لحظة الفشل وأحدهما سيجتاز اختبار الضغط. لذا، قبل لمس أي شيء، ضع الفشل في الزمن.

هذا الصف الأخير يوفر أموالًا أكثر من بقية هذه المقالة مجتمعة. لقد حفر المقاولون خطوطًا سليمة لأن مسح الكاميرا أظهر ضوءًا بين السن وكتف الجرس. من المفترض أن يكون هناك.

من الجدير أيضًا معرفة ما يثبته اختبار القبول الخاص بك فعليًا. ASTM D3212 هو المواصفة التي تستخدمها صناعة الصرف الصحي الجاذبية لتصنيف الوصلة على أنها محكمة الماء، وهي تفعل ذلك باختبار ضغط سلبي — يُستشهد به عادةً عند 10.8 رطل لكل بوصة مربعة لمدة 10 دقائق — على وصلات أنابيب الصرف والمجاري الجاذبية المقدرة تحت رأس 25 قدمًا. هذا الاختبار يؤكد أن الوصلة محكمة اليوم. لا يقول شيئًا عن ما إذا كان المركب في الأخدود سيظل سليمًا في العام القادم، وهو بالضبط نمط الفشل الذي لا يشخصه معظم الناس.

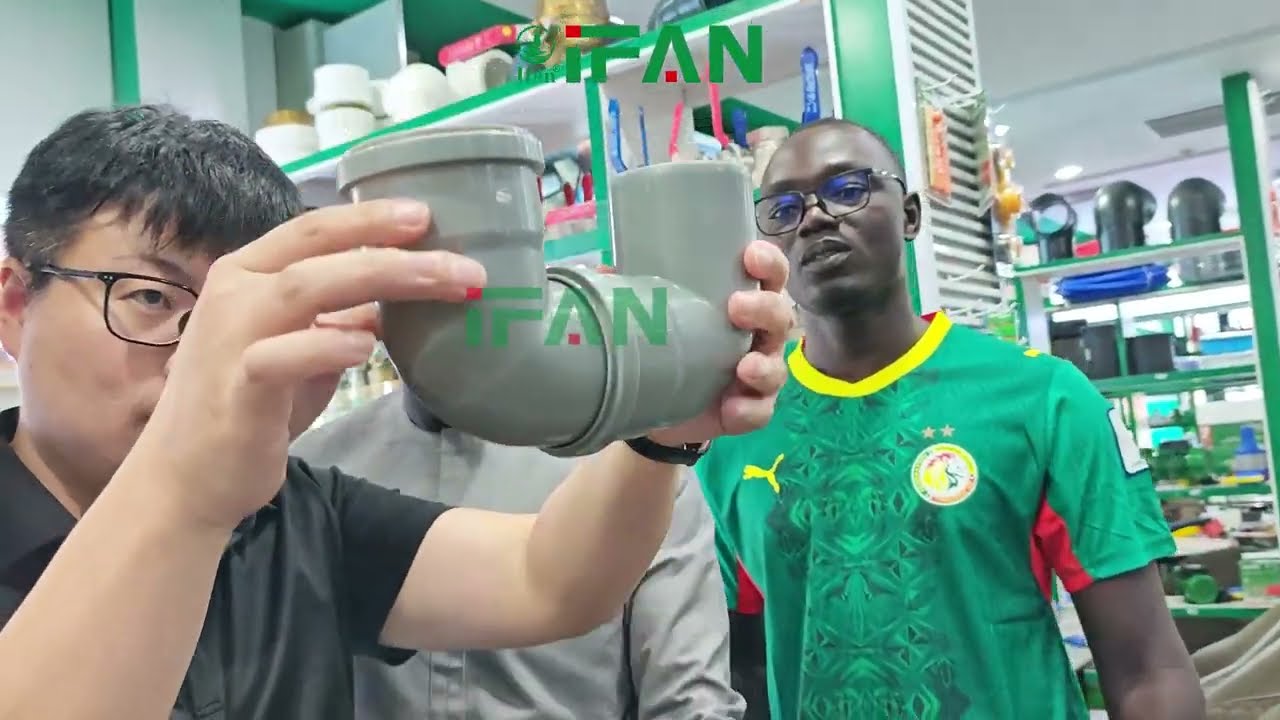

▶ تشغيل — اختبار ماء وصلة الحلقة المانعة

اختبار ماء بدون غراء على تجهيزات uPVC بحلقات مانعة: ما يفعله الحلقة المركبة بشكل صحيح عندما تمتلئ الوصلة، بدون أي إسمنت في أي مكان في التجميع.

السن لن يندفع إلى مكانه — أو دخل بعيدًا جدًا

هذان شكويان متعاكسان بجذر مشترك: لا أحد في الموقع يتفق على معنى "المكان". الشركة المصنعة للأنبوب قررت بالفعل، وطبعت الإجابة على السن.

قراءة خط الإدخال

خط الإدخال المرسوم حول محيط الطرف الذكري يتم تحديد موضعه من قبل الشركة المصنعة بناءً على تصميم الجرس، وتفاوتات التصنيع، والتمدد والانكماش الحراري المتوقعين لهذا المنتج المحدد. وهو يؤدي وظيفتين: فهو يؤكد أن الطرف الذكري المشطوف قد تجاوز الحلقة بما يكفي لإحكام الغلق، ويمنع الإدخال الزائد.

اقرأه على هذا النحو:

• خط واحد. ادفع حتى يصبح الخط محاذيًا لحافة الجرس. بعد التجميع، يجب أن يظل الخط مرئيًا. إذا لم تتمكن من رؤيته، فهذا يعني أن الطرف الذكري تم إدخاله بشكل زائد.
• خطان. هذان الخطان يحددان أقصى وأدنى عمق للإدخال، ويجب أن تنتهي حافة الجرس بينهما. عند التجميع الصحيح، يجب ألا يكون الخط الأقرب إلى نهاية الطرف الذكري — وهو الحد الأدنى — مرئيًا، ويجب أن يكون الخط الأبعد عن نهاية الطرف الذكري — وهو الحد الأقصى — مرئيًا.
• عند التوصيل بقطعة توصيل، وليس بجرس أنبوب. تعليمات الشركة المصنعة صريحة بأن خطوط التجميع المصنعية على الأنبوب لا تشير إلى التجميع الصحيح عند التوصيل بالقطع. الخط معاير على جرس الأنبوب. تجميع الأنبوب في قطعة فرعية أو انحناءة أو وصلة يتطلب عمق القطعة نفسها، ويتم تحديده بالقياس، وليس بالاعتماد على الخط المطبوع.

هذه النقطة الثالثة توقع الطواقم ذات الخبرة. فريق قام بتركيب مئتي وصلة أنبوب إلى أنبوب بشكل صحيح سيستخدم نفس الإشارة البصرية على القطع الفرعية عند غرفة التفتيش وسيقلل عمق الإدخال في كل وصلة دون أن يلاحظ.

عندما لا يدخل

إذا شعرت بمقاومة أثناء التجميع، فإن تعليمات الشركة المصنعة هي عدم الدفع بقوة أكبر. قد تعني المقاومة أن حلقة الختم قد انزاحت، والاستجابة المطلوبة هي تفكيك الوصلة وتنظيفها وإعادة تجميعها. إجبار الوصلة ضد حلقة منزاحة هو كيف تتحول مشكلة قابلة للحل في عشر دقائق إلى حلقة ملتوية تدفنها بعد ذلك.

هناك شيئان آخران يمنعان دخول الطرف الذكري: عدم وجود شطفة وتلوث المكونات. الأطراف المقطوعة في الموقع لا تحتوي على شطفة، والتعليمات هي اتباع مثال الطرف الذكري المصنعي وتشكيل شطفة مناسبة. وضع الأنابيب بحيث تكون الأجراس للأمام بحيث يتكون التجميع من دفع الطرف الذكري في الجرس يحافظ على نظافة أسطح الختم من البداية.

عند الحاجة إلى قوة ميكانيكية، يجب ألا تُطبق مباشرة على حافة الأنبوب — توضع لوحة بين دلو الحفار والأنبوب. لا يمكن للمشغل رؤية الوصلة من الكابينة، ولهذا يقف مساعد عند الوصلة للإشارة إلى اكتمال التجميع. المشغل الذي يعمل دون رؤية هو سبب حدوث الإدخال الزائد في الأقطار الكبيرة.

الفجوة التي ليست عيبًا

تكشف الفحوصات بالفيديو لخطوط الصرف الصحي uPVC عادةً عن فجوة طولية صغيرة بين الطرف الذكري وكتف الجرس. الموقف الذي تتخذه Uni-Bell، جمعية أنابيب PVC، مباشر: هذه الفجوات ليست عيوبًا، بل هي اعتبار تصميمي مهم لكل من أنابيب PVC المضغوطة وغير المضغوطة. الفجوة تتيح مجالًا للتمدد الحراري وتسمح بإزاحة زاوية غير مجهدة عند الوصلة، وهذا ما يسمح للخط المدفون بامتصاص حركة التربة دون تحميل الجرس.

المركّبون الذين يعتقدون أن الوصلة يجب أن تكون ملامسة تمامًا للقاع للإحكام يعملون وفق نموذج خاطئ. الوصلة مصممة بطول إدخال كافٍ بعد الحشية للسماح بالانكماش الحراري دون المساس بالإحكام، حتى مع وجود الفجوة. والفجوة لا تكلفك أداءً هيدروليكيًا أيضًا — فالاختبارات تدعم قيمة معامل مانينغ n البالغة 0.009 كقيمة تصميمية دقيقة للصرف الصحي بالجاذبية، وقيمة هازن-ويليامز C البالغة 150 للضغط، وكلاهما لأنابيب ذات فجوات عند الوصلات.

هذا مهم تجاريًا وتقنيًا. التصميم الذي يفترض بالفعل 0.009 ليس لديه قدرة على الاسترداد بإعادة تركيب الوصلات لإغلاق الفجوات، وإعادة التركيب تقدم مخاطر تجميع جديدة على خط كان يعمل بشكل جيد. قبل الموافقة على أعمال إصلاح وصلة ذات فجوة، احصل على صورة لخط الإدخال — الوصلة الجالسة بشكل صحيح عند خطها أثبتت بالفعل أنها لا تحتاج إلى لمس.

الخطر الحقيقي في الاتجاه المعاكس. Uni-Bell تسمي نتيجة الإفراط في الإدخال مع الانحراف المحوري للوصلة: التلامس بين الجرس والطرف الذكري قد يسبب تسربًا في الوصلة أو إجهادًا كبيرًا في جدار الجرس. الطاقم الذي "يتأكد" بدفع كل طرف ذكري إلى الكتف قد أزال بدل الحركة ووضع الجرس في مسار الحمل.

حشية ملفوفة أو مزاحة: كيفية التأكد منها قبل الردم

الحشية المزاحة أو الملفوفة هي واحدة من أكثر الأخطاء شيوعًا في تجميع الوصلات، وهي الأسوأ من حيث التكلفة. التأكد منها قبل الردم يكلف بضع دقائق. التأكد منها بعد الردم يكلف حفرًا.

فحصان، بدون أدوات خاصة

1. مصباح يدوي داخل الأنبوب. بعد التجميع وبعد اكتمال أي انحراف، سلّط ضوءًا داخل الأنبوب وانظر إلى الوصلة. معظم الحشيات الملفوفة بشدة يمكن ملاحظتها بوضوح كانتتفاخ مطاطي.
2. مسح بمحساس للفجوة الحلقية. قضيب صغير، أو شريط معدني رفيع، أو حتى مشبك ورق يُدخل في الفجوة الصغيرة بين وجه الجرس والطرف الذكري. مرّره حول المحيط الكامل. سيحدد الفراغات، أو حشية انزلقت خارج المقبس.

لاحظ ما ليست عليه هذه الفحوصات: لا يوجد بُعد فجوة منشور يفصل الجيد عن السيئ. الطريقة تكتشف عدم الاستمرارية — قسمًا حيث الحلقة ليست في مكانها كما في كل مكان آخر. أنت تقارن الوصلة مع نفسها، حول المحيط بالكامل، ولهذا فإن المسح الجزئي عديم القيمة.

احسب الوقت بصدق، وسوف تدفع الفحوصات تكاليفها بنفسها. إن الفحص الشامل بزاوية 360 درجة والفحص الخفيف يضيفان دقيقة أو دقيقتين إلى وصلة على أنبوب صرف بقطر 110 مم أو 160 مم. وفي المقابل، فإن حلقة مطاطية ملتوية تُكتشف بعد الردم تعني إعادة الحفر وإعادة التأهيل لخط مدفون على أي عمق كان قاعه. هذا التباين هو السبب في أن الفحص ينتمي إلى إجراءات التجميع وليس إلى جولة تفتيش نهائية، وسبب وضع التسلسل له بعد أي انحراف وليس قبله.

الأسباب الأربعة، وكيف يبدو كل منها

الجلوس والتشحيم بشكل صحيح

التمدد غير المتساوي هو السبب الصامت. تصف شركة Press-Seal، وهي شركة مصنعة لحشوات الأنابيب، ما يحدث بوضوح: يتراكم المطاط على جانب واحد ويترقق على الجانب الآخر. المقطع المترقق هو مقطع بضغط أقل مما صُمم الأخدود من أجله، ويبقى هناك بشكل غير مرئي حتى يتم تشغيل الخط. الحل ميكانيكي — قم بمعادلة التمدد باستخدام مفك براغي أو جسم معدني تحت الحلقة، مع تحريكه حوالي مرة ونصف، قبل أن يقترب الطرف الذكري منه.

نفس التعليمات تحمل التحذير وراء الصف الثاني من الجدول أعلاه: لا تضع أبدًا مادة تشحيم تحت الحشية. فالتشحيم تحت الحلقة يسمح لها بالتدحرج أثناء التجميع، مما يمنع الوصلة من الجلوس أو يتلف الجرس.

ثم قم بتشحيم وفقًا للتعليمات وليس وفقًا للغريزة. مواصفات الشركة المصنعة هي طبقة رقيقة، تعادل طبقة مطلية بالفرشاة، تُطبق بقفاز أو قطعة قماش أو فرشاة حول مقدمة الأنبوب — فوق الشطف وبمسافة 1 1/2 بوصة للخلف. المزيد ليس أكثر أمانًا. فالتشحيم الزائد ينتقل إلى المقبس ويعيد آلية الإزاحة التي كنت تحاول تجنبها.

الوصلة اجتازت الاختبار وتسربت بعد أشهر

هذا هو الفشل الذي لا يلاحظه أحد، لأن الدليل على أنه كان قادمًا تم تدميره في لحظة اجتياز الوصلة للاختبار بنجاح. تم بناء الوصلة بشكل صحيح. الكيمياء كانت خاطئة.

كما أنه يحمل أسوأ العواقب التجارية، وليس بسبب تكلفة الإصلاح. التسرب الفوري يكتشفه الفريق الذي صنعه، على خط لم يتبنّه أحد بعد. التسرب المتأخر يظهر بعد التسليم، على نظام وقّع عليه شخص ما بالفعل، ويظهر في عدة وصلات في وقت واحد لأن كل وصلة في ذلك الجزء حصلت على نفس مادة التشحيم من نفس الحاوية في نفس اليوم. ما يصل ليس تقرير عيب، بل مطالبة بشأن الأنبوب.

ما يفعله مادة التشحيم الخاطئة

تنص تعليمات الشركة المصنعة على استخدام مادة تشحيم معتمدة فقط، وتحذر من أن مواد التشحيم البديلة قد تؤثر على جودة المياه أو تتلف الحلقات المطاطية. في موقع عمل مزدحم، غالبًا ما تكون حاوية الشحوم العامة أقرب في متناول اليد من مادة تشحيم الأنابيب المحددة، والوصلة التي تصنعها تتجمع بشكل جميل وتجتاز الاختبارات بشكل مثالي.

ثم تبدأ الكيمياء. SBR — المطاط الصناعي القياسي المزود مع أنواع الوصلات الدفعية والميكانيكية في ممارسات المياه والصرف الصحي في أمريكا الشمالية — ليس لديه مقاومة للزيوت البترولية أو الوقود أو السوائل الهيدروليكية المعدنية. التلامس يسبب تمددًا مفرطًا. الحلقة المنتفخة تفقد الهندسة المحددة التي يعتمد عليها الأخدود، والضغط الذي كان يغلق الوصلة يتدهور على مدى أشهر وليس دقائق. الزيت المزلق الموجود في الخط أو حتى في الهواء المحيط يؤثر سلبًا على أداء كل من SBR وEPDM.

الفخ في الجملة الأخيرة يستحق التأكيد، لأن الإصلاح البديهي خاطئ. البترول هو التعرض الوحيد الذي يتشاركه EPDM مع SBR — الزيوت المعدنية والوقود والسوائل الهيدروليكية والشحوم القائمة على البترول تمدده بشكل كبير — لذا فإن ترقية المواصفات من SBR إلى EPDM تشتري سقفًا حراريًا أعلى بتكلفة إضافية، ضد نمط فشل لا يعالجه.

كن دقيقًا بشأن مكان الحد الفعلي، لأن جداول المقاومة غير قابلة للتبادل. النيوبرين ليس في نفس الفئة: جدول الحشوات المتخصصة لمصنّع حديد الدكتايل يدرجه للزيوت والدهون والشحوم، لذا فهو يتحمل النفايات الدهنية التي قد تقضي على حلقة SBR. التحمل ليس مناعة، ونفس الجدول يدرج النتريل بشكل منفصل للهيدروكربونات والزيوت البترولية المكررة. للأرض التي تحمل تلوثًا بالوقود أو المذيبات، النتريل هو المواصفة والنيوبرين ليس بديلًا عنه.

ما يجب فعله فعليًا بشأن الوصلات المدفونة بالفعل

هنا يختلف الفشل المتأخر بشدة عن الفشل الميكانيكي، وهنا تتوقف معظم التشخيصات. الحلقة الملفوفة هي وصلة واحدة، يُعاد بناؤها في خندق مفتوح. فشل مادة التشحيم أو المركب ليس وصلة واحدة: كل وصلة صُنعت من تلك الحاوية، في ذلك الجزء، في ذلك اليوم تحمل نفس العيب، وتلك التي لم تتسرب بعد ليست سليمة — إنها أبكر في نفس المنحنى. لذلك فإن الإصلاح هو تمرين لتحديد النطاق يتبعه قرار بشأن مجموعة سكانية. اعمل بهذا الترتيب، وقم بالخطوة الأولى قبل أن يلمس أي شخص مجرفة:

حدد نطاق الدفعة قبل الحفر. استرجع حاويات مادة التشحيم وسجلات التسليم وحدد أي طاقم وأي تواريخ وأي نطاق تغطيه؛ هذه المجموعة هي مجموعتك السكانية المشتبه بها، والوصلات خارجها غير متورطة في هذا النمط من الفشل. حفر الوصلة المتسربة أولًا ثم طرح السؤال بعد ذلك هو كيف يتحول تحقيق يومين إلى إعادة مد كاملة.

ثم استرجع حلقة واحدة وأكد الآلية، لأن حلقة مسحوبة من وصلة فشلت كيميائيًا تظهر انتفاخًا وتليينًا بدلًا من لف أو تمزق. هذا التمييز هو التشخيص بأكمله — الانتفاخ يورط المجموعة السكانية، واللف يعني أنها وصلة واحدة — والحلقة هي الدليل المادي الذي ستعتمد عليه أي مطالبة لاحقة، لذا فهي تنتمي إلى وعاء عينات مُعلَّم بدلًا من كيس على مكتب.

أبلغ قبل المعالجة، وليس بعدها. نتيجة الحلقة المنتفخة هي قضية مواد أو صنعة ذات سبب مسمى، ووضعها كتابيًا للمقاول والمورد بينما الدليل لا يزال في الأرض يحافظ على موقف الضمان؛ المعالجة أولًا ثم إصدار الفاتورة بعد ذلك تفشل عادةً، لأن الطرف الآخر لم يحصل أبدًا على فرصة لفحص ما يُطلب منه دفعه. المعالجة نفسها عادةً ما تكون أضيق مما يخشاه الناس. uPVC لا يتأثر بمادة التشحيم التي قضت على الحلقة، لذا حيث يكون الجذع سليمًا، يكون الأنبوب قابلًا لإعادة الاستخدام والحفر هو التكلفة، وليس المادة.

هذا يعيد صياغة القرار النهائي، الذي يجب أن يستند إلى عواقب الوصول بدلاً من عدد الوصلات. فالوصلات تحت الطريق أو المبنى أو القاع العميق تكلف أكثر بكثير للوصول إليها من الوصلات في الأرض المفتوحة، لذا فإن الخطة الدفاعية نادراً ما تكون "احفر كل شيء" ولا تكون أبداً "انتظر وراقب": استبدل الوصلات المشبوهة التي يمكن الوصول إليها الآن بالمركب الصحيح، وضع الوصلات المكلفة تحت مراقبة CCTV ومراقبة التدفق مع عتبة محددة للتدخل.

ثم أغلق الحلقة على التوريد، لأن الأرض لم تتغير — إعادة إصدار نفس المواصفات لنفس المورد يعيد إنتاج الفشل، والأسطر الأربعة التالية من ورقة البيانات هي ما يمنع الدفعة الثانية من مطابقة الأولى.

اختيار المركب للأرض، وليس من الكتالوج

درجة الحرارة مواصفة، وليست تفصيلاً

يتم تحديد أختام الصرف حسب درجة حرارة الخدمة. يغطي EN 681-1 أختام وصلات الأنابيب المطاطية المفلكنة لأنظمة الصرف الصحي والمجاري ومياه الأمطار عند تدفق مستمر حتى 45 درجة مئوية وتدفق متقطع حتى 95 درجة مئوية — وهو نطاق مختلف عمداً عن فئات مياه الشرب، والتي تصل إلى 50 درجة مئوية للبارد و 110 درجة مئوية للساخن. الحلقة المصنفة للصرف والتي تتحمل تصريفاً ساخناً مستمراً من مغسلة أو مطبخ تجاري أو خط معالجة تعمل خارج ما كانت مؤهلة له، وستتقادم وفقاً لذلك.

يحدد هذا النطاق أيضاً حدود المنتج نفسه: أنظمة صرف uPVC مخصصة لمياه الصرف الصحي البلدية والسكنية والصناعية، وليس لمهام ضغط المياه. حيث يجب أن يحمل الخط مياه معالجة ساخنة تحت الضغط، تتغير المادة، وليس فقط الحلقة. نطاق الصرف الخاص بـ IFAN يقع عمداً على جانب مياه الصرف من هذا الخط، وهو نفس السبب الذي يجعلفئات الصلابة الخاصة به محددة للدفن بدلاً من الضغط الداخلي.

شيء آخر ينتمي هنا لأنه يدمر الحلقات وأحياناً الأشخاص: لا تختبر أبداً أنابيب ووصلات uPVC بالهواء المضغوط أو الغاز، أو معززات الهواء فوق الماء. إنه حظر من الشركة المصنعة، وليس تفضيلاً.

ماذا تضع في ورقة البيانات عند إعادة تحديد مواصفات الحلقة — وما الذي نقدمه مقابل ذلك

كل فشل مذكور أعلاه يمكن منعه في مرحلة تحديد المواصفات، ومعظمها يُمنع بأربعة أسطر. إذا كنت تعيد إصدار مواصفة بعد فشل، فهذه هي الأسطر التي تغير النتيجة.

أسطر القبول الأربعة

1. حدد اسم المركب.SBR أو EPDM أو NBR، يتم اختيارها بناءً على التربة والتصريف — وليس متروكًا للتوريد. اذكر السبب بجانبه بحيث يتعين على أي بديل أن يجادل بشيء.
2. اطلب إعلان ASTM F477.تحدد F477 الحلقات المطاطية الإيلاستومرية لوصل الأنابيب البلاستيكية، ونطاقها المنشور يتطلب اختبار الحلقة من حيث قوة الشد، والاستطالة، والصلابة، ومجموعة الانضغاط، والشيخوخة المتسارعة، والغمر في الماء، ومقاومة الأوزون، وفقدان القوة. قيم الحدود نفسها موجودة داخل المعيار المدفوع، لذا لا تقتبسها من مدونة — اجعل المورد يصرح بقيمة صلابة Type A المعلنة، وتفاوت الصلابة، والحدود الدنيا للشد والاستطالة التي تم اعتماد مركبه وفقًا لها، على الشهادة. هذه الصياغة مهمة: إنها تنقل العبء إلى الطرف الذي يملك تقرير الاختبار. المورد الذي لا يستطيع إنتاج الإعلان يبيع حلقة غير مؤهلة، مهما كانت الأرقام في الكتالوج.
3. حدد معيار الوصلة.ASTM D3212 لوصلات الصرف الصحي والجاذبية تحت رأس 25-ft، مع التحقق من الضغط السلبي. لمشاريع سوق EN، EN 681-1 لمادة الحلقة بالإضافة إلى EN 1401 أو EN 1329 للنظام.
4. حدد فئة درجة حرارة الخدمة.المستمرة والمتقطعة، كتابيًا. غلاف تصريف EN 681-1 البالغ 45 درجة مئوية مستمر و 95 درجة مئوية متقطع هو النقطة المرجعية؛ إذا تجاوز تصريفك ذلك، فقل ذلك في العطاء بدلاً من اكتشافه في السنة الثانية.

ما يجب أن تحمله وثائق التقديم بالفعل

وثائق تقديم واصل مجاري بجوانات كفؤة تذكر معايير الوصل والأرقام الميكانيكية معًا. قيم مرجعية مفيدة من مواصفة منشورة: وصلات تتحمل ضغطًا هيدروستاتيكيًا أدنى يبلغ 50 psi (345 kPa) دون تسرب، وصلابة حلقة دنيا تبلغ 46 psi (320 kPa) لأنابيب DR35 تحددها طرق اختبار ASTM D3034، ومركب PVC عند تصنيف خلية 12454 وفقًا لـ ASTM D1784. إذا وصل عرض سعر بدون أرقام من هذا القبيل، فالفجوة في التوثيق، وفجوات التوثيق وفشل الحلقات تميل إلى السير معًا.

أصر على الرقم الهيدروستاتيكي تحديدًا، لأنه الرقم الوحيد الذي يربط الحلقة والوصل: إنه أعلى بكثير من رأس 25-ft الذي تغطيه D3212 لمجارير الجاذبية، لذا فإن المورد الذي يقتبسه يدعي هامشًا بدلاً من الامتثال الأساسي. الصلابة مهمة لسبب أقل وضوحًا — إنها تصف مقاومة الأنبوب للتموضع البيضاوي تحت الردم، والجرس البيضاوي يشوه الأخدود الذي تجلس فيه الحلقة. الوصل الذي يفشل بعد الردم على خط هامشي الصلابة يُشخص كخطأ في الجوانة عندما لم تكن للحلقة مقعد دائري لتعمل عليه.

في الوقت نفسه، يُعد تصنيف الخلية هو البند الوحيد الذي يمكن لجهة التفتيش التحقق منه بشكل مستقل عن أي ادعاء من المورد، وهو ما يهم أكثر في الأسواق التي تفرض معيار الصرف الصحي عند الاستيراد وليس عند التحديد.

بالنسبة لأسواق الوجهة، تتغير مجموعة المعايير. يتم تحديد خط صرف uPVC من IFAN وفقًا لمعايير ISO 4435 وEN 1401 للصرف الصحي المدفون وASTM D2665 لنظام DWV وASTM D3034 للصرف الصحي وGB/T 5836، مع NOM-E-215 للمكسيك وNBR 5688 للبرازيل حيثما تنطبق — المجموعة الكاملة لمنتجات صرف uPVC يتم تحديدها وفقًا لتلك المجموعة.

ما توفره IFAN وفقًا لهذه المواصفات، وأين نتوقف

بالنظر إلى الخطوط الأربعة أعلاه، إليك ما يغطيه هذا النطاق وما لا يغطيه — بما في ذلك البند الوحيد الذي لا يمكن لأي كتالوج الإجابة عنه. تقوم IFAN بتصنيع أنابيب صرف uPVC وسلسلة الوصلات الملولبة 8011 بأقطار 110 و160 و200 و315 ملم لمهام مياه الصرف الصحي، وتوفر شهادات دفعات وفقًا لمعايير ISO 4435 وEN 1401 وASTM D2665 وASTM D3034 وGB/T 5836. حيث نتوقف هو درجة المطاط الصناعي: يتم تأكيد المركب المثبت في مقبس معين كتابيًا لكل طلب، وليس نشره، ولهذا السبب يجب أن يطلب السطر الرابع من ورقة البيانات الخاصة بك ذلك بدلاً من افتراضه.

الشيء الوحيد الذي يجب تأكيده كتابيًا

إذا تبين أن الفشل الذي تشخيصه هو وصلة ملتصقة بالمذيب بدلاً من وصلة مانعة للتسرب، فإن الأسباب والإصلاحات مختلفة تمامًا — يتم تغطية هذه الحالة في دليل تسرب اللحام بالمذيب. لمعرفة كيفية بناء وصلة الحلقة المانعة للتسرب وأين تتفوق على الأسمنت كخيار للنظام، انظر وصلات uPVC المانعة للتسرب، وبالنسبة لسياق تصميم النظام الأوسع، راجع الدليل الكامل لصرف uPVC.

تفشل الحلقات بصمت وتفشل متأخرة. الوصلة التي تجتاز الاختبار نظيفة يوم الجمعة ليست دليلاً على التركيب الصحيح - بل هي دليل على عدم حدوث خطأ ميكانيكي، وهو واحد فقط من ثلاث طرق تموت بها هذه الوصلة. دقق في مادة التشحيم الموجودة فعلياً في الموقع، وأكد المركب مقابل الأرض قبل خروج الطلبية، وافحص كل وصلة على طول الأنبوب بينما الخندق ما زال مفتوحاً. الوصلة التي لا تفحصها هي التي تُدفن.
