Válvula de balanceo de presión: cómo funciona, vs termostática y PRV, códigos

Una válvula equilibradora de presión mantiene estable la temperatura de la ducha cuando alguien tira de la cadena del inodoro, pone en marcha la lavadora o abre un grifo en otro lugar del edificio. Lo hace mecánicamente: un pistón o diafragma en el interior de la válvula detecta la presión de los suministros de agua caliente y fría y ajusta al instante la proporción de mezcla, de modo que una caída repentina de presión en el lado frío no convierta la ducha en un baño de agua hirviendo. Es la válvula de ducha antiescaldadura estándar en la mayoría de las construcciones residenciales porque es simple, no tiene componentes electrónicos y cuesta una fracción de una válvula termostática. Pero una válvula equilibradora de presión controla la proporción, no la temperatura, y ese único hecho de diseño determina dónde funciona bien, dónde vale la pena pagar más por una válvula termostática y por qué ambas se confunden. Esta guía explica cómo funciona la válvula, en qué se diferencia de las válvulas termostáticas y reductoras de presión, qué exigen los códigos, y cómo elegir, ajustar y solucionar problemas de una.

Una válvula equilibradora de presión no es lo mismo que una válvula reductora de presión, que reduce la presión de entrada de todo el suministro del edificio; esa se trata en la guía de válvulas reductoras de presión.

Cómo funciona una válvula equilibradora de presión

Dentro del cartucho de la válvula hay un elemento de movimiento libre: un pistón deslizante (carrete) en la mayoría de los diseños, o un diafragma flexible en otros, con la presión de suministro de agua caliente actuando en un lado y la presión de suministro de agua fría en el otro. Mientras ambos suministros empujen por igual, el elemento flota centrado y ambos puertos permanecen abiertos en la proporción que usted establece con la manija. En el momento en que un lado pierde presión, el elemento se desliza hacia el lado más débil: una descarga de inodoro reduce la presión del agua fría, el pistón se desplaza y el puerto de agua caliente se estrangula exactamente en la cantidad necesaria para mantener constante la relación de mezcla. La respuesta es mecánica e inmediata: no hay sensor, no hay elemento de cera, no hay espera a que el agua caliente llegue a una sonda. Si el suministro de agua fría falla por completo, el elemento viaja hasta el final de su alojamiento y cierra el puerto de agua caliente, por lo que la ducha no puede suministrar agua caliente a temperatura completa por sí sola. Esa acción de seguridad a prueba de fallos, no la comodidad, es la razón por la que los códigos adoptaron el diseño: las lesiones por escaldadura se concentran en niños pequeños y adultos mayores, y la válvula elimina mecánicamente la escaldadura por fluctuación de presión.

El límite del diseño se deriva del mismo mecanismo. La válvula mantiene la proporción para la que fue ajustada; no tiene idea de qué temperatura produce esa proporción. Si el agua fría de entrada es de 10 °C en invierno y 25 °C en verano, la misma posición de la manija produce una ducha notablemente diferente. En la práctica, una válvula equilibradora de presión en buen estado mantiene la salida dentro de aproximadamente ±2 °C (±3 °F) del punto de ajuste frente a las variaciones de presión, lo cual es cómodo para una ducha, pero no lo suficientemente preciso para aplicaciones que requieren una temperatura fija independientemente de la temporada.

Válvula de ducha equilibradora de presión vs. termostática

Ambas válvulas resuelven el mismo problema de escaldadura por medios diferentes, y la elección depende principalmente de la precisión frente al precio.

	Equilibradora de presión	Termostática
Qué detecta	Presión de suministro (caliente vs. fría)	Temperatura real del agua mezclada
Precisión de mantenimiento	Aprox. ±2 °C frente a variaciones de presión	Aprox. ±1 °C, incluyendo cambios en la temperatura de entrada
Controles	Una manija: caudal y mezcla juntos	Dos controles: temperatura y caudal se ajustan por separado
Deriva estacional	Sí — el mismo ajuste da agua más caliente en verano	No — compensa la temperatura de entrada
Costo relativo	Bajo — el estándar en construcciones residenciales	De dos a cuatro veces más por válvula + embellecedor
Ideal para	Duchas estándar, alquileres, viviendas en serie	Baños de alta especificación, duchas con múltiples salidas, entornos asistenciales

Elija la equilibradora de presión cuando el trabajo sea una bañera o ducha estándar y el presupuesto importe — cumple con el requisito anti-escaldadura, tiene menos piezas que puedan fallar y su cartucho único es barato de reemplazar. Elija una válvula termostática cuando la ducha tenga múltiples salidas (ducha de lluvia más rociadores corporales necesitan caudal y temperatura controlados por separado), cuando el usuario sea anciano o médicamente vulnerable y necesite una temperatura exacta fijada, o cuando la temperatura de entrada del edificio varíe mucho entre estaciones. Para hoteles e instalaciones asistenciales, normalmente se especifica la termostática; para proyectos residenciales en serie, la equilibradora de presión gana en costo con el mismo cumplimiento normativo.

Válvula equilibradora de presión vs. Válvula reductora de presión: No son la misma válvula

Los nombres son tan parecidos que a menudo se piden de forma intercambiable, y no debería ser así. Una válvula equilibradora de presión se instala en un solo punto de consumo —generalmente detrás del mando de la ducha— y ecualiza la proporción entre dos suministros que alimentan ese punto. Una válvula reductora de presión (PRV) se instala en la tubería principal de entrada del edificio y reduce la presión de todo el suministro a un nivel de trabajo seguro, manteniendo típicamente una presión aguas abajo establecida, independientemente de lo que haga la red de la calle. Una protege la piel de las quemaduras; la otra protege tuberías, accesorios y electrodomésticos de la sobrepresión. También interactúan: si un edificio no tiene PRV y la presión de la calle sube durante la noche, los puntos de consumo experimentan diferenciales de presión que el carrete equilibrador debe soportar, y los cartuchos de tamaño insuficiente o con suciedad lo manifiestan como oscilaciones de temperatura. En edificios con presión de red alta o inestable, instale primero la PRV —la válvula equilibradora no es un sustituto, y hacer funcionar cualquier válvula de ducha muy por encima de su presión nominal acorta la vida del cartucho y puede terminar en quejas por golpe de ariete cuando los accesorios de cierre rápido comparten la línea.

Lo que exigen los códigos

La mayoría de los códigos modernos de fontanería exigen que las válvulas de control de duchas y bañeras-ducha sean del tipo de equilibrado de presión, termostático o combinado de equilibrado de presión/termostático, con un ajuste máximo de salida en torno a 49 °C (120 °F). En Norteamérica, la norma de producto correspondiente es ASSE 1016 (también listada como ASME A112.1016/CSA B125.16), y disposiciones equivalentes contra quemaduras aparecen en las normas europeas y del Golfo. Las consecuencias prácticas: un mezclador simple de dos manijas sin protección de equilibrado generalmente no pasa la inspección en obra nueva o renovaciones completas; el tope de límite de temperatura máxima de la válvula debe ajustarse durante la puesta en marcha, no dejarse en la posición de fábrica; y el requisito se aplica al tipo de válvula, por lo que cambiar los estilos de los embellecedores es aceptable siempre que la válvula de empotrar detrás de la pared tenga la certificación correspondiente. Los códigos y los ciclos de enmiendas varían según el país y el municipio: confirme la cláusula exacta y el límite de temperatura de salida con su autoridad local o el especificador del proyecto antes de realizar un pedido para un proyecto regulado.

Elección: Cartucho, Cuerpo de Empotrar y Lado de Suministro

Tres elementos determinan el rendimiento de una instalación de equilibrado de presión: el cartucho, el cuerpo de empotrar y el hardware del lado de suministro que lo rodea. El cartucho es el corazón reparable: los tipos de pistón toleran algo mejor el agua dura y los residuos; los tipos de diafragma responden un poco más rápido, pero el diafragma es la pieza de desgaste. Independientemente del diseño, confirme que los cartuchos de repuesto estén realmente disponibles en su mercado antes de estandarizar una válvula para un proyecto completo. El cuerpo de empotrar debe ofrecer llaves de paso de servicio integradas (para que un cambio de cartucho no signifique cerrar toda la columna), conexiones que coincidan con su sistema de tuberías — rosca hembra, o uniones directas de fusión por socket para PPR — y una presión nominal claramente superior a la presión regulada del edificio. El lado de suministro es la parte que los especificadores olvidan: las llaves de ángulo, válvulas de bola, conectores trenzados y ramales de colector que alimentan el mezclador determinan el diferencial de presión que el cartucho debe equilibrar. Un hardware de suministro de paso total y emparejado en ambos lados, caliente y frío, mantiene el diferencial pequeño y el cartucho en el punto medio fácil de su recorrido. IFAN fabrica esa capa de suministro — válvulas de ángulo de latón sin plomo, válvulas de bola, mangueras trenzadas de acero inoxidable y colectores de latón, junto con sistemas completos de tuberías PPR, PVC y PEX — consulte el catálogo de productos para conocer las gamas. Mantener ambos suministros en el mismo material y diámetro, desde el colector hasta la válvula, es la mejora de fiabilidad más económica que puede obtener una instalación de ducha.

Ajuste del tope de límite y por qué se desplaza con las estaciones

Todo conjunto de equilibrado de presión oculta un tope de límite giratorio: un anillo dentado o leva ajustable debajo del mango que bloquea físicamente el giro del mango más allá de una posición de máxima temperatura elegida. Ajustarlo es el paso de puesta en servicio: abra la ducha al máximo de calor, mida la temperatura del agua de salida con un termómetro y mueva el tope hasta que el agua más caliente alcanzable esté en o por debajo del límite de escaldadura del proyecto (comúnmente 49 °C / 120 °F). Debido a que la válvula equilibra la proporción en lugar de la temperatura, ese ajuste es tan estable como el agua entrante: la misma posición del mango que da 45 °C con agua de red fría en invierno puede superar el límite en verano cuando el suministro de agua fría llega 10–15 °C más caliente. En viviendas ocupadas por sus propietarios, esto se manifiesta como "la ducha sale más caliente en julio"; en viviendas de alquiler y hoteles, es un elemento de responsabilidad. La solución no cuesta nada: vuelva a verificar el tope de límite cuando cambien las estaciones y después de cualquier cambio en el punto de ajuste del calentador de agua, ya que elevar el calentador de 60 °C a 70 °C desplaza todo el rango de mezcla hacia temperaturas más altas en el mismo ángulo del mango.

Solución de problemas de una válvula equilibradora de presión

La ducha de repente solo sale tibia. El síntoma clásico de un carrete de equilibrio atascado hacia la posición de restricción de agua caliente, generalmente por suciedad o incrustaciones. Cierre las llaves de paso, extraiga el cartucho, enjuáguelo e inspeccione el alojamiento; reemplace el cartucho si el pistón no se desliza libremente. Un carrete que se atasca cada pocos meses indica que llegan residuos desde aguas arriba: instale o limpie los filtros de entrada y verifique si trabajos recientes en las tuberías dejaron virutas en la línea.

La temperatura varía durante la ducha. Una deriva pequeña y lenta suele deberse a cambios estacionales en la entrada, no a una falla. Una oscilación rápida que sigue el uso de otros accesorios significa que el carrete responde tarde, nuevamente por residuos o un cartucho desgastado más allá de su vida útil. Si el edificio no tiene válvula reductora de presión (PRV) y la presión de la red es alta o irregular, se le exige al cartucho que maneje fluctuaciones mayores para las que fue diseñado.

Flujo débil a cualquier temperatura. Los cartuchos equilibradores son una restricción de flujo por diseño; uno parcialmente obstruido restringe aún más. Revise primero las rejillas del cartucho, luego el cabezal de la ducha y luego confirme que las llaves de paso estén completamente abiertas: una llave de paso medio cerrada en un lado también fuerza el carrete a descentrarse, lo que perjudica tanto el flujo como la estabilidad.

Sin agua fría ni caliente en absoluto. El sistema de seguridad actúa según lo diseñado: si un suministro pierde presión por completo, la válvula bloquea el otro. Restaure el suministro fallido antes de condenar la válvula.

Errores comunes en las especificaciones

Solicitar una "válvula de presión" sin especificar cuál. Las de equilibrado (de accesorio, relación) y las reductoras (de edificio, nivel de presión) son productos diferentes; un pedido confuso se descubre en la inspección, no en el almacén.

Dejar el tope de límite en el ajuste de fábrica. De fábrica, el tope suele permitir agua completamente caliente. La protección contra quemaduras por la que pagó solo existe después de la puesta en marcha.

Especificar termostático cuando el equilibrado de presión es suficiente. En duchas residenciales de una sola salida, el costo adicional aporta poco; inviértalo en mejores componentes del lado del suministro.

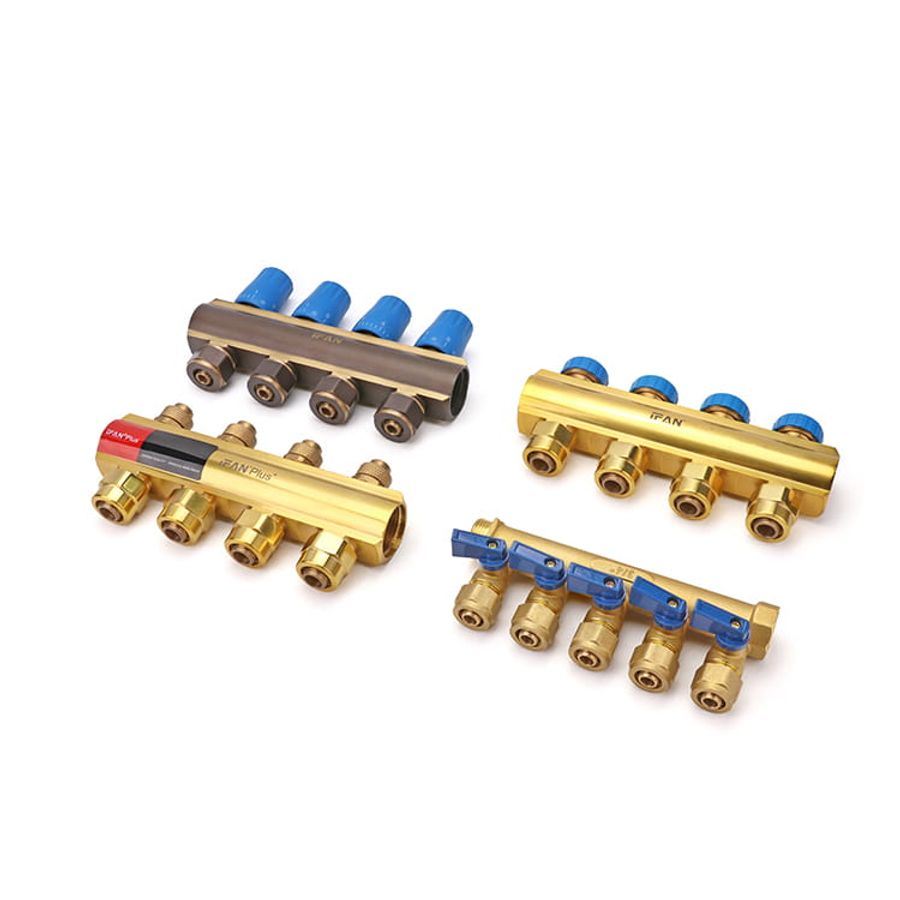

Diámetros de suministro no coincidentes. Una línea de agua caliente de 20 mm y una de agua fría de 25 mm alimentando el mismo mezclador garantizan una diferencia constante que el carrete debe compensar permanentemente: mantenga ambos suministros iguales desde el colector hasta la válvula.

Sin llaves de paso de servicio. Sin llaves de paso integrales o en línea, cada mantenimiento del cartucho se convierte en un cierre de la columna. En edificios de varias unidades, eso convierte un trabajo de 20 minutos en una interrupción programada.
