El conducto de PVC Schedule 40 es un tubo rígido de plástico gris que protege el cableado eléctrico, a diferencia del PVC Schedule 40 blanco utilizado para agua, aunque ambos compartan el nombre de espesor de pared. El conducto está fabricado, coloreado y clasificado para trabajos eléctricos: resiste la luz solar, cuenta con una certificación para su uso con cables y utiliza sus propios accesorios y cemento. Si se elige el equivocado, se mezcla el conducto con accesorios de tubería de presión o se entierra demasiado superficial, se obtiene una instalación que no pasa la inspección o se degrada con el sol. Esta guía explica qué es el conducto de PVC Schedule 40, en qué se diferencia de la tubería de PVC de presión y del conducto Schedule 80, los tamaños comerciales, dónde se puede y no se puede usar, y cómo cortarlo y unirlo correctamente.
El nombre "Schedule 40" se comparte con la tubería de agua, pero los productos no son intercambiables; para la versión de tubería de presión y lo que significa el número de Schedule, consulte la guía de tubería de PVC Schedule 40.
Conclusiones Clave
- El conducto de PVC Schedule 40 es un canal eléctrico rígido de color gris — protege y encamina el cableado, no transporta agua.
- Se parece a la tubería de agua blanca Schedule 40, pero es un producto diferente: resistente a la luz solar, certificado eléctricamente, dimensionado por tamaño comercial y unido con accesorios para conducto.
- Conducto Schedule 40 vs Schedule 80: mismo diámetro exterior, pero Schedule 80 tiene paredes más gruesas para áreas expuestas a daños físicos.
- Clasificado para uso sobre el suelo (resistente a la luz solar) y enterramiento directo; la profundidad de enterramiento sigue el código eléctrico para el circuito.
- Se une mediante cemento solvente en accesorios deslizantes — el mismo principio de soldadura en frío que la tubería de PVC, usando cemento clasificado para conducto.
- Corte cuadrado con una sierra o cortador de PVC y desbarbar el borde interior para que no dañe el aislamiento del cable.
Qué es el conducto de PVC Schedule 40
El conducto de PVC Schedule 40 es un conducto eléctrico rígido no metálico — una canalización que alberga y protege los conductores eléctricos. "Schedule 40" describe el espesor de pared (el mismo sistema de cédulas utilizado para tuberías) y es el conducto de peso estándar para uso general. Está fabricado con PVC rígido compuesto y coloreado en gris específicamente para servicio eléctrico: el color gris indica a cualquier persona en la obra que se trata de una canalización, no de fontanería, y el compuesto está formulado para resistir la luz ultravioleta, por lo que puede instalarse a la intemperie sin volverse quebradizo. Al ser de plástico, es no conductor, resistente a la corrosión, ligero y económico — razón por la cual ha reemplazado en gran medida al conducto metálico en muchas instalaciones residenciales, comerciales y subterráneas. Cuenta con una clasificación eléctrica para su uso con cableado, se suministra en longitudes estándar (generalmente con un extremo abocardado para que las longitudes se unan sin necesidad de acoplamiento) y utiliza una familia de accesorios para conductos — acoplamientos, codos, cajas y adaptadores — adaptados a sus tamaños comerciales.
Conducto vs Tubería de Presión: Por Qué el Gris y el Blanco No Son Iguales
Este es el error que hace que la gente regrese a la tienda. El conducto gris Schedule 40 y la tubería de presión blanca Schedule 40 pueden compartir un nombre de espesor de pared y verse casi idénticos, pero están fabricados y clasificados para trabajos opuestos.
| Conducto Sch 40 (gris) | Tubería Sch 40 (blanca) | |
|---|---|---|
| Propósito | Proteger cables eléctricos | Transportar agua a presión |
| Dimensionamiento | Tamaño comercial eléctrico | Tamaño nominal de tubería (NPS) |
| Luz solar | Resistente a rayos UV (clasificado para exteriores) | No estabilizado contra rayos UV |
| Clasificación de presión | Ninguna — no es un producto de presión | PSI clasificado a 73°F |
| Accesorios | Accesorios de conducto + cajas | Accesorios de presión |
Las reglas prácticas que siguen: no use tubería de agua como conducto en exteriores (no está estabilizada contra rayos UV y se vuelve quebradiza al sol), no use conducto para una línea de agua presurizada (no tiene clasificación de presión) y no mezcle sus accesorios — los tamaños comerciales de conducto y los tamaños nominales de tubería son cercanos pero no idénticos, por lo que un codo de presión en un recorrido de conducto puede no asentarse correctamente. Mantenga los dos sistemas y sus accesorios separados. Para la familia más amplia de productos de PVC y CPVC y cómo se clasifican, la guía de tipos de tuberías de fontanería establece dónde pertenece cada uno.
Conducto Schedule 40 vs Schedule 80
Ambos son conductos eléctricos de PVC gris con el mismo diámetro exterior por tamaño comercial, por lo que utilizan los mismos accesorios; la diferencia está en el espesor de la pared. Schedule 80 tiene una pared más gruesa (y por lo tanto un diámetro interior más pequeño), lo que proporciona mayor resistencia al aplastamiento y al impacto físico, a un costo más alto y con un poco menos de espacio para el cableado. Schedule 40 es la opción de peso estándar para la mayoría de los recorridos: paredes expuestas, techos y subterráneos donde el conducto no será golpeado. Schedule 80 se justifica donde el recorrido está expuesto a daños físicos: una pared de almacén a la altura de una carretilla elevadora, una salida exterior sin bolardo, un piso industrial. Un enfoque común es usar Schedule 40 para la mayor parte protegida de un trabajo y cambiar a Schedule 80 solo para las secciones expuestas y propensas a daños, ya que ambos comparten accesorios. No pague por Schedule 80 en todas partes por defecto; especifíquelo donde el riesgo de impacto sea real y use Schedule 40 para el resto.
Tamaños Comerciales y Dónde se Utilizan
El conducto de PVC Schedule 40 se vende por tamaño comercial eléctrico, típicamente desde 1/2 pulgada hasta 6 pulgadas. El tamaño comercial es una designación, no el diámetro exacto; las dimensiones reales de un conducto de 1/2 pulgada están establecidas por la norma eléctrica, no por una medida literal de media pulgada. Los tamaños pequeños (1/2", 3/4", 1") transportan circuitos derivados y cableado general en hogares y trabajos comerciales ligeros; los tamaños medianos (1-1/4" a 2") alimentan alimentadores y grupos de conductores más grandes; los tamaños grandes (3" a 6") transportan entradas de servicio, alimentadores subterráneos y múltiples cables grandes. El tamaño que necesita está determinado por cuántos conductores de qué calibre deben caber, porque el código eléctrico limita qué tan lleno puede estar un conducto (el porcentaje de llenado) para mantener los cables fríos y extraíbles. Sobredimensionar cuesta dinero y espacio de excavación; subdimensionar viola los límites de llenado y hace imposible la extracción. Calcule primero el llenado de conductores, luego elija el tamaño comercial que lo satisfaga con margen.
Sobre el suelo, bajo tierra y exposición solar
El conducto de PVC Schedule 40 está aprobado tanto para uso expuesto sobre el suelo como para enterramiento directo bajo tierra, lo cual es una gran razón por la que se especifica tan ampliamente. Sobre el suelo puede instalarse al aire libre porque es resistente a la luz solar: el compuesto gris está estabilizado contra los rayos UV, a diferencia de la tubería de agua blanca. Bajo tierra resiste completamente la corrosión del suelo, no necesita recubrimiento y suele ser la forma más económica de llevar un alimentador a través de un jardín. Dos detalles normativos son importantes. Primero, la profundidad de enterramiento: el código eléctrico establece una cobertura mínima para conductos enterrados que varía según el circuito y la ubicación (una derivación residencial bajo una losa difiere de un alimentador bajo un camino de entrada), así que confirme la profundidad requerida para su instalación. Segundo, la dilatación: el PVC se expande y contrae con la temperatura más que el metal, por lo que las tiradas largas expuestas al sol necesitan juntas de dilatación para absorber el movimiento, de lo contrario el conducto se comba y tensa sus uniones. Si se acierta con la profundidad y la dilatación, un conducto de PVC dura décadas en cualquier entorno.
Cómo Cortar y Unir Tubería de PVC Schedule 40 para Conductos
Cortar y unir conductos es sencillo, y dos pasos marcan la diferencia. Para cortar, use una sierra de dientes finos (una segueta o sierra ingletadora) o un cortador de PVC de trinquete, y corte en escuadra para que el extremo encaje completamente en la conexión. Luego desbarbar — este es el paso que la gente omite. Un corte recién hecho deja un borde interior afilado que pelará el aislamiento del cable al pasarlo, así que alise el borde interior con un cuchillo, lima o herramienta de desbarbado. Para unir, el conducto utiliza el mismo principio de soldadura por solvente que la tubería de PVC: aplique cemento solvente para PVC en el extremo del tubo y en el casquillo de la conexión, presione juntos con un ligero giro y sostenga brevemente. El cemento fusiona químicamente ambas piezas en una sola — es una soldadura en frío, no un pegamento. Use un cemento clasificado para conductos eléctricos, trabaje en un área ventilada y deje que la unión fragüe antes de pasar el cable. Corte en escuadra, extremo desbarbado, unión cementada: haga esos tres pasos y la canalización quedará lisa, sellada y segura para pasar los cables.
Conducto de PVC vs Conducto Metálico
El conducto de PVC compite con las canalizaciones metálicas: EMT (acero de pared delgada) y conducto metálico rígido. El PVC gana en costo, peso, resistencia a la corrosión y velocidad: es más barato por pie, una fracción del peso, inmune al óxido en lugares húmedos y enterrados, y se une con cemento en lugar de roscado o engarzado. El metal gana donde el conducto en sí mismo debe ser mecánicamente resistente o servir como camino de puesta a tierra del equipo, y en algunos lugares con clasificación de resistencia al fuego o alta temperatura donde no se permite el plástico. Debido a que el PVC no es conductor, un tramo de conducto de PVC necesita un conductor de puesta a tierra del equipo separado tirado en su interior; el conducto metálico a veces puede servir como la propia tierra. Para la mayoría de los alimentadores subterráneos, lugares húmedos y trabajos de derivación sensibles al costo, el PVC es la opción predeterminada; para recorridos industriales expuestos que necesitan resistencia al impacto o puesta a tierra metálica, el metal aún tiene ventaja. Adapte la canalización a las demandas mecánicas y de puesta a tierra del recorrido específico, y siga el código eléctrico local, que tiene la última palabra sobre dónde se permite cada uno. Para obtener conductos, tuberías y accesorios de PVC al por mayor, consulte la gama de productos IFAN.
¿Buscando conductos y accesorios de PVC al por mayor?

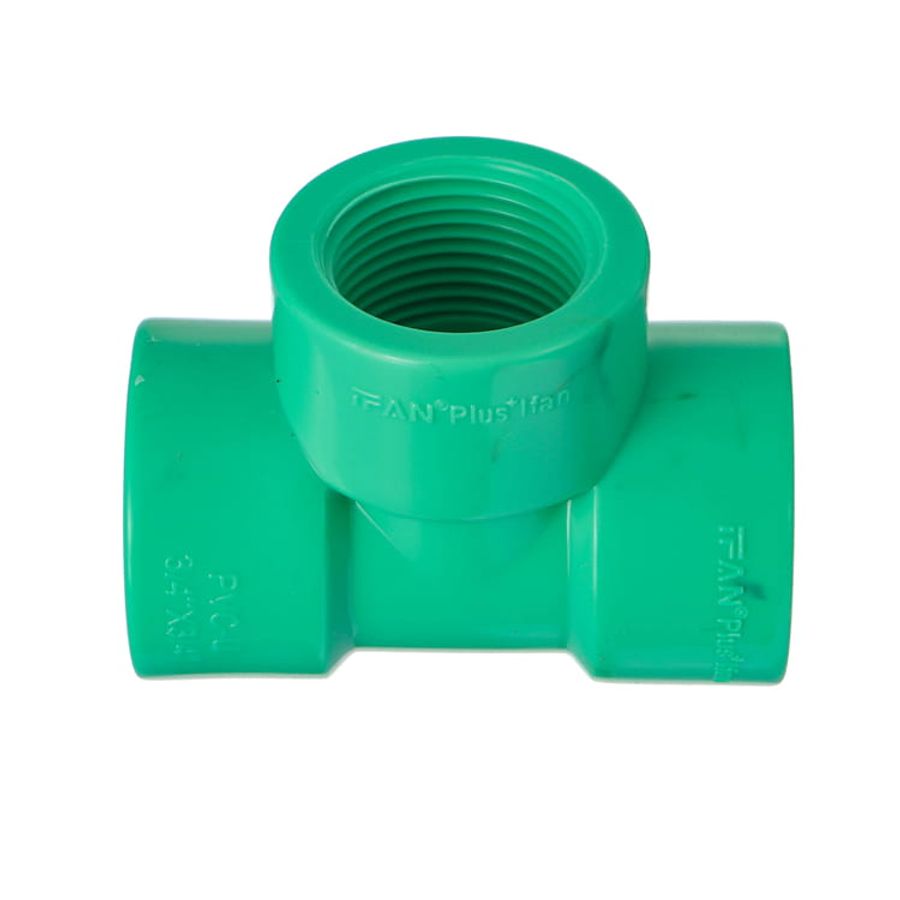

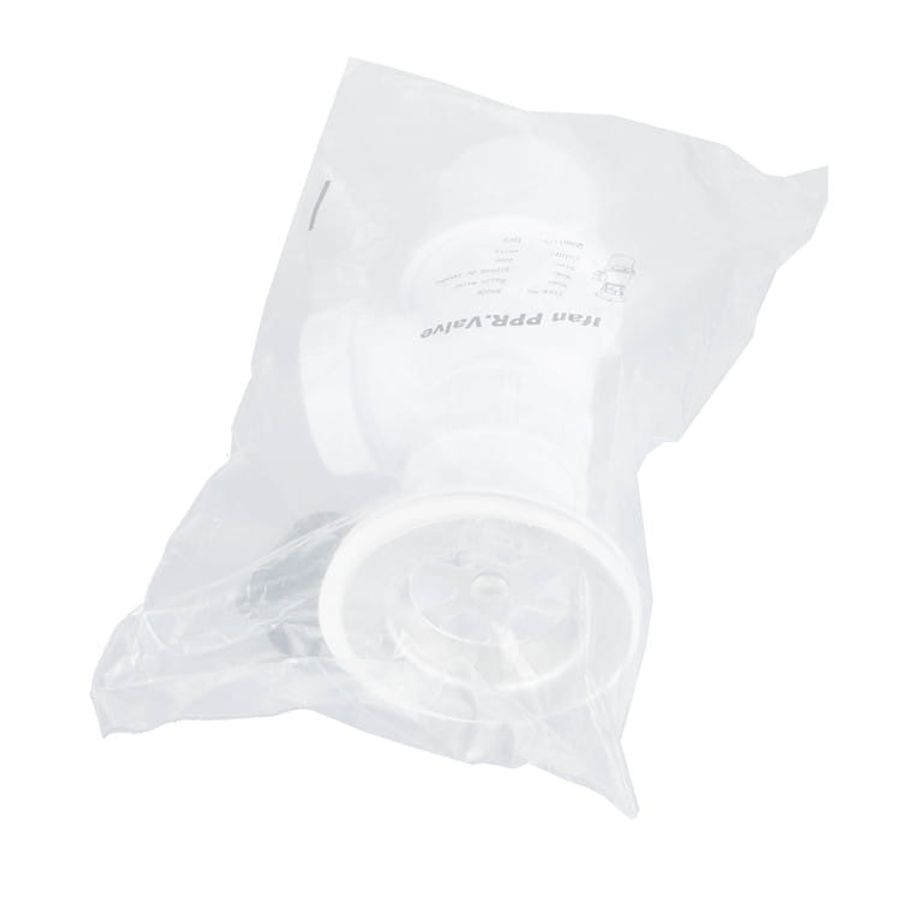

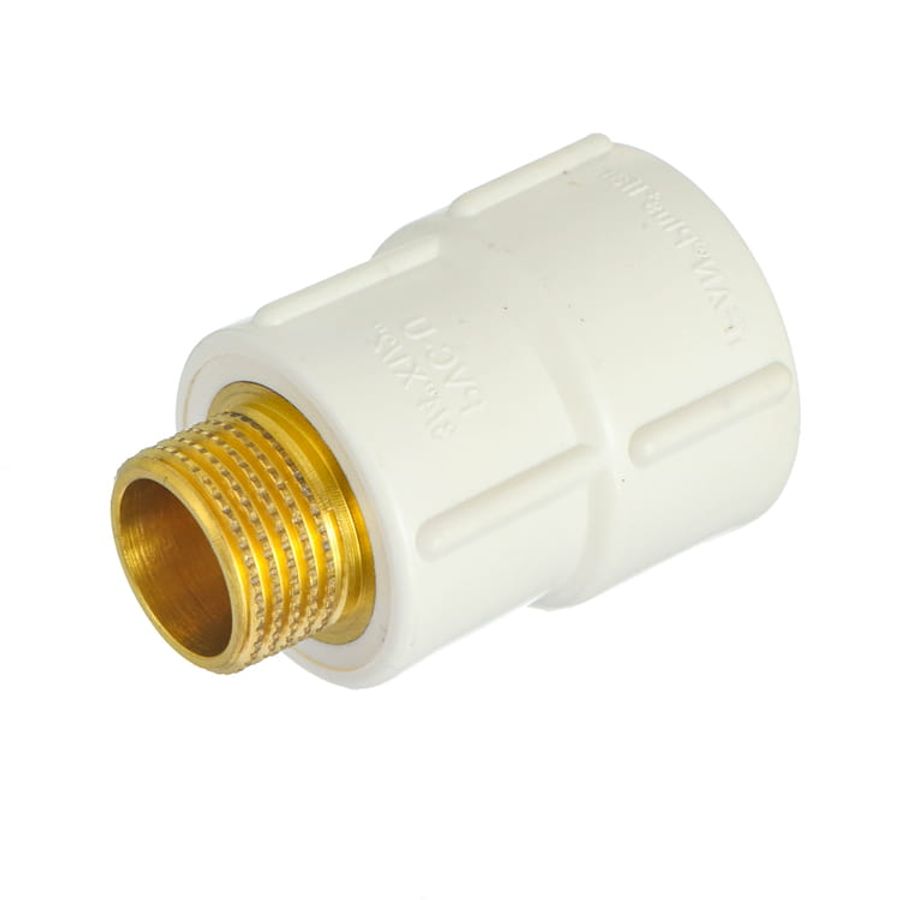

IFAN fabrica tuberías y accesorios rígidos de PVC, UPVC y CPVC junto con sistemas completos de PPR y PEX: una sola fábrica, contenedores mixtos, certificados por envío. Envíe sus tamaños y especificaciones para obtener un presupuesto.
Solicitar PresupuestoErrores comunes con conductos de PVC Schedule 40
Usar tubería de agua blanca como conducto en exteriores. No está estabilizada contra rayos UV y se vuelve quebradiza con la luz solar. Use conducto gris apto para exteriores en tramos expuestos.
Saltarse el desbarbado. Un borde interior afilado desgarra el aislamiento del cable durante el tendido. Rebabe cada extremo cortado hasta que quede liso antes de unir.
Mezclar accesorios de conducto y de tubería de presión. Los tamaños comerciales y nominales difieren ligeramente, por lo que la unión puede no asentarse correctamente. Mantenga separados los accesorios de conducto y de tubería.
Ignorar la expansión en tramos largos expuestos al sol. El PVC se mueve con la temperatura; sin juntas de expansión, el tramo se comba y tensiona las uniones. Agréguelas en longitudes largas expuestas.
Olvidar el conductor de puesta a tierra. El PVC no conduce, por lo que no puede conectar a tierra los equipos. Tienda un conductor de puesta a tierra separado dentro del conducto.
Preguntas Frecuentes
¿Es el tubo conduit de PVC Schedule 40 lo mismo que la tubería de PVC Schedule 40?
No. Comparten un nombre de espesor de pared, pero son productos diferentes. El conduit es gris, resistente a los rayos UV, certificado eléctricamente, dimensionado por tamaño comercial y no tiene clasificación de presión; la tubería de presión es blanca, dimensionada por tamaño nominal de tubería y está clasificada para presión de agua, pero no para luz solar. Sus accesorios también difieren, por lo que no son intercambiables: use conduit para cableado y tubería de presión para agua.
¿Se puede usar el tubo conduit de PVC Schedule 40 en exteriores y bajo tierra?
Sí a ambos. Está clasificado para uso expuesto sobre el suelo porque el compuesto gris es resistente a la luz solar, y está aprobado para enterramiento directo, donde resiste la corrosión del suelo. Las instalaciones subterráneas deben cumplir con la profundidad mínima de enterramiento del código eléctrico para el circuito, y las instalaciones expuestas largas necesitan juntas de expansión para absorber el movimiento por temperatura.
¿Cuál es la diferencia entre el conduit Schedule 40 y Schedule 80?
Mismo diámetro exterior y accesorios, diferente espesor de pared. Schedule 80 tiene una pared más gruesa (diámetro interior más pequeño) para resistencia al daño físico, se usa donde el conduit está expuesto a impactos. Schedule 40 es la opción de peso estándar para instalaciones protegidas y subterráneas. Muchos trabajos usan Schedule 40 para la mayor parte de la instalación y cambian a Schedule 80 solo en secciones propensas a daños.
¿Cómo se corta el conduit de PVC?
Córtelo en escuadra con una sierra de dientes finos o un cortador de PVC de trinquete para que el extremo encaje completamente en el accesorio, luego desbarba el borde interior con un cuchillo, lima o escariador. El desbarbado es esencial: un borde interior afilado pela el aislamiento del cable durante el tiro. Después de cortar y desbarbar, una con cemento solvente de PVC clasificado para conduit.
