Clapet de retenue en laiton : types, orientation, qualité et comment choisir

Un clapet anti-retour en laiton fait un seul travail et le fait automatiquement : il laisse l'eau s'écouler dans un sens et l'empêche de revenir en arrière. Cela en fait le gardien silencieux d'un système de plomberie — il maintient les pompes amorcées, empêche le refoulement dans l'alimentation en eau potable et protège les équipements des surpressions inverses. Mais le terme « clapet anti-retour en laiton » recouvre plusieurs conceptions internes (à battant, à ressort, à bille, à disque), et choisir le mauvais type, la mauvaise orientation ou le mauvais grade de laiton signifie un clapet qui claque, se bloque ou ne ferme pas correctement. Ce guide explique ce qu'est un clapet anti-retour en laiton, les principaux types et leur domaine d'application, comment fonctionnent l'orientation et la pression d'ouverture, quel grade de laiton spécifier, et comment le dimensionner et l'acheter correctement.

Pour une gamme plus large de vannes en laiton et leur intégration dans un système, consultez le guide d'achat des vannes à bille en laiton ; cet article se concentre sur les clapets anti-retour (non-retour).

Rôle d’un clapet anti-retour en laiton

Un clapet anti-retour — également appelé clapet de non-retour ou clapet unidirectionnel — permet l’écoulement dans un sens et se ferme automatiquement pour empêcher le reflux. Il n’y a pas de poignée : le débit direct pousse le disque, la bille ou le poppet interne pour l’ouvrir, et lorsque le débit s’arrête ou tente de s’inverser, l’élément retombe ou revient par ressort sur son siège et assure l’étanchéité. Le laiton est le matériau courant pour les clapets anti-retour de petite et moyenne taille en plomberie, car il est résistant, anticorrosion, usinable avec précision sur le siège, et convient à l’eau potable lorsqu’un alliage approprié est utilisé. Les trois fonctions typiques d’un clapet anti-retour en laiton : maintenir l’amorçage d’une pompe (un clapet de pied est un clapet anti-retour à la base d’une conduite d’aspiration), empêcher le reflux vers l’alimentation propre ou entre zones, et protéger les équipements — un chauffe-eau, une pompe ou un compteur — contre les surpressions inverses et les coups de bélier. Comme il agit automatiquement sur le débit, il protège le système à chaque instant sans aucune intervention humaine.

Les principaux types de clapet anti-retour en laiton

Les clapets anti-retour diffèrent par la manière dont l'élément d'étanchéité se déplace, ce qui détermine leur domaine d'application.

Type	Fonctionnement	Idéal pour
Clapet à battant	Un disque articulé s'ouvre sous l'effet du débit	Débit stable, faible perte de charge
Clapet à ressort (à levée)	Un ressort maintient un pointeau fermé jusqu'à ce que le débit l'ouvre	Toute orientation, fermeture rapide
Clapet à bille	Une bille se soulève du siège sous l'effet du débit	Petites canalisations, simples, fluides visqueux
Clapet à disque (wafer)	Un mince disque à ressort entre brides	Espaces restreints, grandes canalisations

Dans la plomberie en laiton de petit diamètre, le clapet à ressort (à levée) est le cheval de bataille — il se ferme rapidement pour limiter les coups de bélier et fonctionne dans toute orientation, y compris verticale descendante. Le clapet à battant offre la plus faible perte de charge pour un débit stable, mais nécessite une orientation correcte. Les clapets à bille conviennent aux petites canalisations ou aux fluides chargés. Choisissez le type en fonction de l'orientation de la canalisation, de la stabilité du débit et de la rapidité de fermeture requise.

Orientation et flèche de sens d'écoulement

Un clapet anti-retour est directionnel, et l'installer dans le mauvais sens est l'erreur la plus courante. Chaque clapet anti-retour comporte une flèche de sens d'écoulement moulée ou estampée sur le corps — elle doit indiquer la direction dans laquelle l'eau doit s'écouler. Si vous l'installez à l'envers, la vanne soit bloque complètement le débit, soit ne se ferme jamais. L'orientation dépend également du type : un clapet à ressort (à levage) fonctionne dans les canalisations horizontales, verticales ascendantes et verticales descendantes, car le ressort le ferme indépendamment de la gravité — c'est pourquoi il est le choix privilégié pour les refoulements de pompe et les configurations difficiles. Un clapet à battant repose en partie sur la gravité pour se fermer, il nécessite donc un écoulement horizontal ou vertical ascendant ; si vous installez un clapet à battant simple sur une canalisation verticale descendante, il risque de ne pas se fermer. Avant l'installation, vérifiez deux choses : la flèche pointe dans le sens de l'écoulement, et le type de clapet est adapté à l'orientation de la canalisation. Bien faire les deux fait la différence entre une vanne qui protège le système et une qui tombe silencieusement en panne.

Pression d'ouverture et coup de bélier

Deux paramètres de performance comptent au-delà de la taille. La pression d'ouverture est la pression amont nécessaire pour pousser la vanne à s'ouvrir — un clapet à ressort a une pression d'ouverture plus élevée qu'un clapet à battant car le ressort doit être vaincu. C'est généralement un bon point (il ferme la vanne fermement), mais sur une conduite à très faible débit ou gravitaire, une pression d'ouverture élevée peut étrangler le débit, il faut donc l'adapter au système. Le comportement de fermeture régit le coup de bélier : une vanne qui se ferme lentement laisse le débit s'inverser brièvement avant l'étanchéité, et l'arrêt brusque provoque un choc (coup de bélier) qui fait cogner les tuyaux et sollicite les raccords. Un clapet à ressort se ferme rapidement et silencieusement, limitant le bélier, ce qui explique pourquoi il est privilégié sur les conduites de pompe où un reflux ferait autrement claquer la vanne. Si un clapet anti-retour claque ou vibre, il est souvent surdimensionné par rapport au débit réel — l'élément papillonne au lieu de rester ouvert. Dimensionnez-le en fonction du débit réel et choisissez un type à fermeture rapide là où les surpressions sont préoccupantes.

Nuance de laiton : sans plomb et résistant à la dézincification

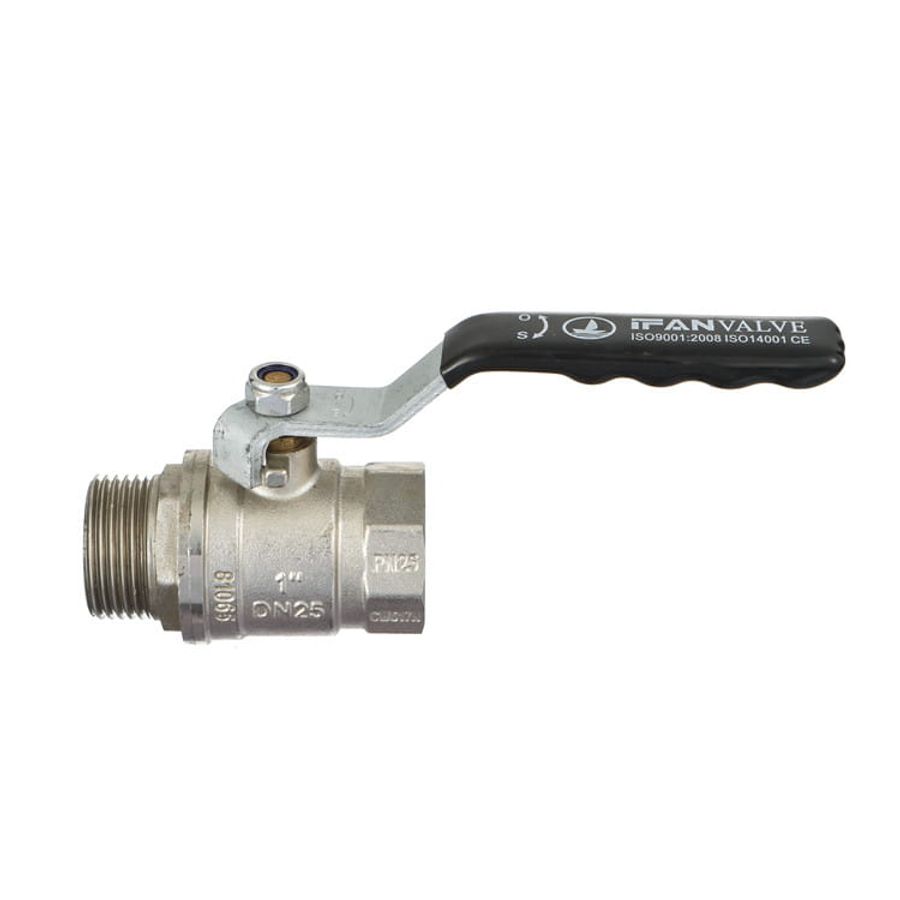

Pour l'eau potable, la nuance de laiton est aussi importante que la conception de la vanne. Le laiton ordinaire peut subir une dézincification — le zinc s'infiltre dans l'eau agressive, laissant une structure poreuse et fragile qui peut fissurer ou bloquer la vanne. Les systèmes d'eau potable doivent spécifier un laiton résistant à la dézincification (DZR), et pour les limites de plomb, une nuance à faible teneur en plomb ou sans plomb, comme celle basée sur le laiton sans plomb CW617N. Un clapet anti-retour est un composant d'étanchéité avec des surfaces internes fines, donc un laiton qui se dézincifie ne fait pas que s'affaiblir — il rugue le siège et empêche l'étanchéité de la vanne. Spécifier la bonne nuance dès le départ (sans plomb, DZR, avec l'approbation pour eau potable de votre marché) est ce qui permet à un clapet anti-retour en laiton de fonctionner pendant toute sa durée de vie sur l'eau potable. Pour les applications non potables ou industrielles, l'exigence de nuance est assouplie, mais pour toute conduite d'eau potable, la spécification DZR/sans plomb n'est pas facultative.

Dimensionnement, pression nominale et raccordements

Un clapet anti-retour en laiton est spécifié par sa taille, sa pression nominale et son raccord d'extrémité. La taille correspond au diamètre nominal (DN8–DN50 couvre la plupart des installations de plomberie) — dimensionnez-la en fonction du débit réel de la conduite, car un clapet surdimensionné claque à faible débit et un clapet sous-dimensionné l'étrangle. La pression nominale apparaît sous forme de classe PN (PN16, PN20, PN25) ou d'une valeur WOG ; faites-la correspondre à la pression de service plus une marge. Les raccords d'extrémité sont généralement filetés (BSP ou NPT, mâle ou femelle) pour les clapets anti-retour en laiton, alors adaptez la norme de filetage et le genre au tuyau ou raccord adjacent. Vérifiez également la température nominale si le clapet est exposé à de l'eau chaude. Obtenir la taille, la classe de pression, la norme de filetage et le grade corrects garantit que le clapet se visse directement et fonctionne selon les spécifications — la même discipline de correspondance de tous les éléments qui s'applique aux vannes et raccords en laiton. Indiquez les quatre éléments sur la commande et il n'y aura aucune incertitude lors de l'installation.

Clapet anti-retour vs Vanne à bille vs Vanne à opercule

Ces trois vannes en laiton ont des fonctions différentes et se complètent. Un clapet anti-retour agit automatiquement pour empêcher le reflux — vous ne l'actionnez pas. Une vanne à bille est une vanne manuelle d'ouverture/fermeture (et d'isolement) que vous tournez à la main — arrêt rapide par quart de tour. Une vanne à opercule est une vanne manuelle pour un service totalement ouvert ou totalement fermé, mieux adaptée à un isolement peu fréquent qu'à une régulation. Une ligne typique utilise une vanne à bille pour isoler une section lors de l'entretien et un clapet anti-retour pour empêcher le reflux — ils ne sont pas des alternatives mais des partenaires. Ne remplacez pas une vanne à bille là où vous avez besoin d'un clapet anti-retour automatique, ni un clapet anti-retour là où vous avez besoin d'un isolement manuel. Pour les compromis entre vannes manuelles, comparez vanne à bille en laiton vs vanne à opercule. Comprendre quelle vanne fait quel travail vous permet de spécifier un système qui isole et protège contre le reflux.

Erreurs courantes avec les clapets anti-retour

Installation à l'envers. La flèche de débit doit pointer dans le sens de l'écoulement. Inversé, le clapet bloque ou ne ferme jamais — vérifiez la flèche avant de le coller ou de le visser.

Mauvais type pour l'orientation. Un clapet à battant simple sur une conduite verticale descendante peut ne pas se fermer. Utilisez un clapet à ressort (levage) lorsque l'orientation est difficile.

Surdimensionnement. Un clapet anti-retour trop grand pour le débit claque et vibre. Dimensionnez en fonction du débit réel, pas seulement du diamètre du tuyau.

Laiton ordinaire sur l'eau potable. Le laiton non DZR peut se dézincifier et cesser d'étanchéifier. Spécifiez du laiton sans plomb et DZR pour les conduites d'eau potable.

Filetage ou classe de pression inadaptés. Un clapet BSP sur une conduite NPT, ou une classe PN sous-dimensionnée, ne fermera pas ou ne tiendra pas. Faites correspondre le standard de filetage et la pression nominale à la conduite.
