Collecteur PEX : distribution en étoile, dimensionnement et choix

Un collecteur PEX est le cœur d’un système de plomberie en étoile — un bloc de distribution central où une arrivée d’eau entre et une ligne dédiée part vers chaque appareil. Bien réalisé, il assure une pression uniforme, une coupure par appareil et moins de raccords dissimulés dans les murs. Mais le terme « collecteur PEX » recouvre plusieurs configurations : avec ou sans vannes, pour eau potable ou chauffage radiant, en laiton, polyéthylène ou cuivre — et un mauvais dimensionnement du collecteur et de son alimentation étrangle tout le système. Ce guide explique ce qu’est un collecteur PEX, comment il se compare au système tronc-et-branches, ses composants et types, comment le dimensionner, le choisir et l’installer — afin que votre distribution maintienne la pression lorsque la maison est sollicitée.

Pour une vue d’ensemble des types, tailles et raccords PEX, consultez le guide complet des tuyaux PEX ; cet article se concentre sur le collecteur.

Qu'est-ce qu'un collecteur PEX

Un collecteur est un bloc de distribution avec une entrée et plusieurs sorties. Dans un système PEX en étoile, l'alimentation en eau froide (et chaude) arrive au collecteur, et depuis chaque sortie, une ligne PEX continue unique va directement à un appareil — un évier, des toilettes, une douche — sans aucun té de dérivation en cours de route. Considérez-le comme un tableau de distribution pour l'eau : une arrivée principale, de nombreux circuits dédiés en sortie. Comme chaque appareil possède sa propre ligne ininterrompue depuis le collecteur, la pression reste stable même lorsque plusieurs robinets fonctionnent en même temps, et (sur un collecteur à vannes) vous pouvez couper l'alimentation d'un seul appareil au niveau du collecteur sans affecter les autres. L'eau chaude et l'eau froide ont généralement leurs propres collecteurs, souvent montés ensemble. Le corps du collecteur est généralement en laiton, en polymère technique ou en cuivre, avec des sorties dimensionnées pour le PEX en étoile et une entrée plus grande dimensionnée pour supporter la charge totale.

Collecteur (départ individuel) vs distribution par branchement

Il existe deux façons de distribuer le PEX, et le collecteur en est une. Dans la distribution par branchement, une conduite principale traverse le bâtiment et des dérivations plus petites se raccordent pour alimenter les appareils — comme dans une installation traditionnelle en cuivre, utilisant moins de tuyau au total mais partageant la pression entre les appareils sur une même branche. Dans un collecteur à départ individuel, chaque appareil possède sa propre conduite depuis le collecteur central — plus de tuyau au total, mais une pression uniforme et un contrôle par appareil. Le compromis : le départ individuel utilise plus de PEX et nécessite un collecteur, mais offre une pression équilibrée (pas de baisse quand quelqu'un tire la chasse pendant que vous prenez une douche), l'isolation de chaque appareil, et moins de raccords cachés dans les murs (les connexions se font au niveau du collecteur accessible, pas enfouies à chaque dérivation). De nombreux constructeurs utilisent un système hybride — un collecteur pour les appareils très sollicités et de courtes dérivations pour les appareils regroupés. Choisissez le départ individuel là où la pression équilibrée et la facilité d'entretien sont primordiales.

Pièces et types de collecteur PEX

Les collecteurs existent en plusieurs configurations, et le choix dépend de l'application.

Type	Caractéristique	Idéal pour
Collecteur à vannes	Un robinet d'arrêt par sortie	Isolement par appareil, entretien
Collecteur sans vanne (ouvert)	Sorties simples, sans vannes	Divisions simples, coût réduit
Collecteur pour chauffage radiant	Débitmètres + vannes d'équilibrage	Boucles de chauffage au sol
Corps en laiton / poly / cuivre	Matériau du bloc	Eau potable : laiton sans plomb / poly

Un collecteur à vannes permet d'isoler un appareil pour réparation sans couper l'eau de toute la maison — la principale raison de le choisir pour la plomberie d'eau potable. Un collecteur pour chauffage radiant ajoute des débitmètres et des vannes d'équilibrage pour régler chaque boucle de chauffage. Pour l'eau potable, le corps du collecteur doit être en laiton sans plomb ou en polymère technique avec une homologation pour eau potable, suivant la même logique de qualité que les raccords.

Dimensionnement du collecteur et de l’alimentation

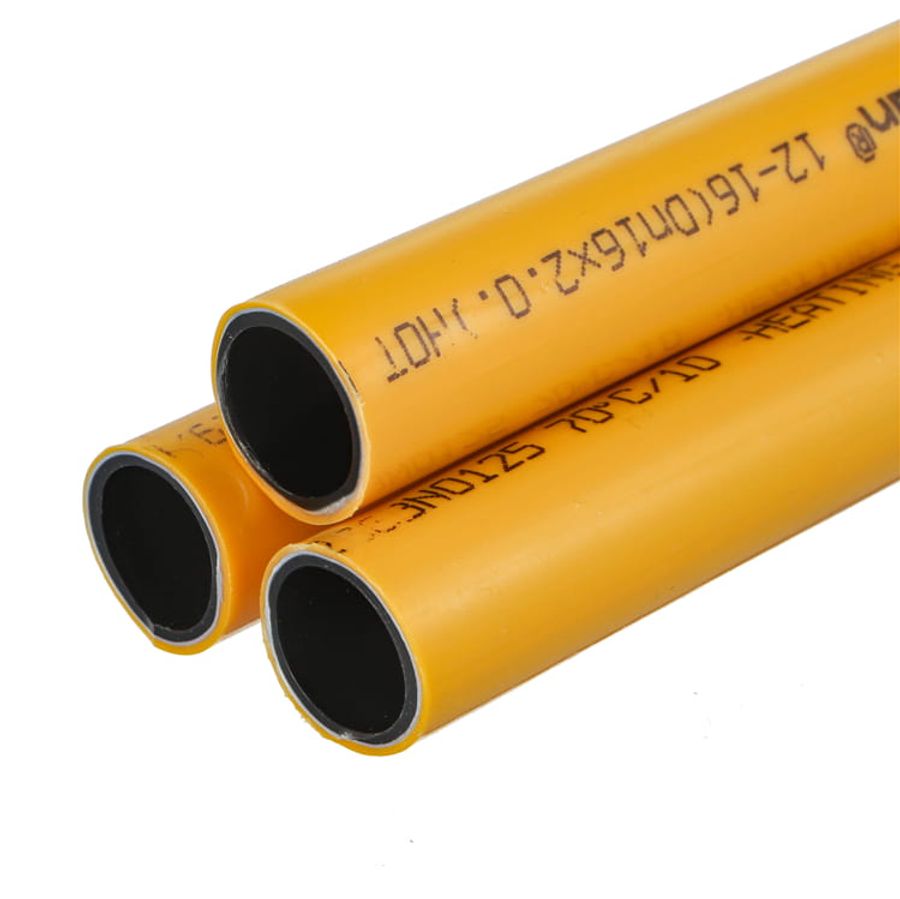

C’est là que les systèmes à collecteurs réussissent ou échouent. La règle comporte deux parties. Dimensionnez chaque conduite directe pour son unique appareil : la plupart des appareils nécessitent du ½", les petites dérivations à faible débit prennent du ⅜" — car chaque ligne ne dessert qu’un seul appareil, elle n’a jamais à supporter une demande combinée. Dimensionnez l’alimentation et le tronc du collecteur pour la demande simultanée totale : l’entrée et le corps du collecteur doivent supporter la somme de toutes les lignes pouvant fonctionner en même temps, donc l’alimentation est généralement en ¾" ou 1". L’erreur classique consiste à bien dimensionner les conduites directes mais à alimenter le collecteur avec une arrivée trop petite — cela étrangle tout le système, quelle que soit la qualité du dimensionnement des lignes individuelles. Faites correspondre la taille des ports au PEX des conduites directes (et à sa convention — diamètre extérieur nominal ou métrique, selon les tailles de tuyaux PEX), et faites correspondre l’entrée à la charge totale. Si vous respectez ces deux parties, le collecteur maintient une pression uniforme sur chaque appareil ; si vous négligez l’alimentation, vous créez un goulot d’étranglement.

Raccordement du PEX au collecteur

Les lignes de retour au collecteur se raccordent aux ports du collecteur en utilisant les mêmes méthodes de raccordement PEX décrites dans notre guide des raccords PEX — sertissage, serrage, expansion ou emboîtement à pousser, selon le style de port du collecteur et le grade du PEX. Les ports du collecteur sont généralement une connexion filetée ou à compression, ou une sortie PEX qui accepte directement un raccord à sertir ou à expansion. Quel que soit le type de port, adaptez le raccord au port et au grade du PEX (rappelez-vous que l'expansion nécessite du PEX-a), et maintenez l'ensemble de la ligne dans un seul système afin qu'il n'y ait aucune incompatibilité de taille ou de norme. Étant donné que les connexions se trouvent au niveau du collecteur accessible plutôt qu'encastrées dans un mur, un système à collecteur est plus facile à inspecter et à entretenir — mais cela n'est valable que si le collecteur est monté dans un endroit accessible. Étiquetez chaque port en fonction de son appareil au fur et à mesure du raccordement, afin que la maintenance future soit évidente.

Où placer un collecteur

L'emplacement détermine l'efficacité d'un collecteur. Placez-le au centre des appareils qu'il dessert afin que les longueurs des liaisons directes restent courtes — les longs parcours perdent de la pression à cause des frottements et gaspillent l'eau en attendant l'arrivée de l'eau chaude. Placez-le de manière accessible — dans une buanderie, un sous-sol ou un placard dédié — afin que les vannes d'arrêt puissent être atteintes et les raccords inspectés ; un collecteur scellé dans un mur annule son avantage de maintenabilité. Gardez les collecteurs d'eau chaude et d'eau froide ensemble mais clairement distincts, et montez-les à une hauteur facile à lire et à utiliser. Pour une grande maison, plusieurs collecteurs (par exemple un par étage ou par aile) permettent de garder chaque liaison courte plutôt que de forcer de longs trajets depuis un seul bloc éloigné. L'objectif est d'avoir des liaisons courtes et des vannes accessibles — les deux éléments qui rendent un système de collecteur silencieux, efficace et facile à vivre.

Comment choisir et acheter un collecteur PEX

Pour un acheteur, procédez dans l'ordre. Application : plomberie potable ou chauffage radiant — cela détermine si vous avez besoin d'un collecteur de distribution simple ou d'un collecteur avec débitmètres et vannes d'équilibrage. Sorties : comptez les appareils (ou boucles) pour fixer le nombre de sorties, et adaptez la taille des sorties et le type de raccordement à votre PEX en étoile. Avec vannes ou ouvert : avec vannes pour l'isolation par appareil sur les systèmes d'eau potable ; ouvert là où l'isolation n'est pas nécessaire. Matériau : laiton sans plomb ou polymère potable pour l'eau potable ; adaptez la qualité aux raccords. Diamètre d'alimentation : vérifiez que l'entrée supporte la demande totale. Sur une commande de projet, l'économie ne vient pas du collecteur le moins cher — elle vient du fait de commander le collecteur, le bon nombre de sorties, le PEX et les raccords adaptés, ainsi que la fixation, le tout ensemble, de sorte que l'ensemble de distribution arrive comme un kit coordonné. Cette complétude transforme un collecteur d'une chasse aux pièces en une installation propre.

Erreurs courantes avec les collecteurs

Sous-dimensionnement de l'alimentation. Des retours corrects mais une entrée trop petite étrangle tout. Dimensionnez l'alimentation et le tronc du collecteur pour la demande totale.

Encastrement du collecteur. Le sceller dans un mur annule la possibilité d'entretien. Montez-le de manière accessible avec des vannes à portée de main.

Positionnement excentré. Un collecteur éloigné signifie de longs parcours et une eau chaude lente. Gardez-le central, ou utilisez-en plusieurs.

Inadéquation des ports et du PEX. Des ports de taille ou de norme différente de celle du PEX de retour ne scelleront pas. Faites correspondre le port au tuyau.

Laiton ordinaire pour l'eau potable. Utilisez un corps de collecteur sans plomb et résistant à la dézincification pour l'eau potable.
