Classe de rigidité SN des tubes PVC : que spécifier et comment la vérifier

Ouvrez ISO 4435 au tableau des épaisseurs de paroi, le tableau qui indique au monde entier ce que doit mesurer la paroi d'un tuyau d'assainissement en uPVC, et lisez la note de bas de page sous la colonne de rigidité. Elle indique que les valeurs de rigidité de référence sont données à titre indicatif et peuvent être déterminées par la méthode décrite dans l'ISO 9969. Une indication. Le numéro SN que votre bon de commande, votre appel d'offres et la cotation de votre fournisseur traitent tous comme la spécification est, selon les termes mêmes de la norme, l'étiquette de la colonne — et la quantité spécifiée en dessous est une série de tuyaux : S25, S20, S16,7.

Cette note de bas de page vaut plus pour un acheteur que n'importe quelle définition, alors commencez par la définition et passez rapidement à la suite. SN est la rigidité annulaire en kilonewtons par mètre carré : un tuyau SN8 a une rigidité annulaire nominale de 8 kN/m², un tuyau SN4 de 4. Chaque page de fournisseur vous dira cela. Ce qui suit est la partie qu'ils omettent — comment ce nombre est produit selon ISO 9969, pourquoi une paroi trop fine pour être visible coûte bien plus de rigidité que vous ne le penseriez, quelle classe les réglementations tabulent réellement pour une profondeur et un trafic donnés, et ce que vous pouvez vérifier sur un quai avec un pied à coulisse avant que le conteneur ne soit signé.

Ce que mesure réellement le numéro SN sur un tuyau en PVC

Un tuyau sous pression est classé selon ce qu'il peut contenir. Un tuyau d'assainissement est classé selon ce qu'il peut supporter de l'extérieur. Cette distinction explique pourquoi une valeur PN16 et une valeur SN8 ne sont pas des quantités comparables et pourquoi demander à un fournisseur d'assainissement "la pression nominale" provoque une pause confuse.

Un égout gravitaire enterré ne supporte aucune pression interne significative. Ce qu'il supporte, c'est le poids de tout ce qui se trouve au-dessus : la colonne de sol, la nappe phréatique et tout ce qui roule en surface. Le tuyau se comporte comme un anneau structurel, et la propriété qui compte est sa résistance à être écrasé hors de sa forme ronde. L'ISO 9969 donne à cette propriété le symbole S et l'unité kN/m², et la classe SN est simplement cette valeur arrondie à un pas standard. Un tuyau SN8 est un tuyau dont la rigidité annulaire mesurée atteint 8 kN/m².

Les classes que vous rencontrerez dans les cotations sont SN2, SN4, SN8 et SN16. Elles ne constituent pas une échelle de confort linéaire — chaque pas est un doublement, et doubler la rigidité annulaire coûte cher en matériau, à cause de la loi du cube détaillée plus loin. C'est pourquoi l'écart entre une cotation SN4 et SN8 pour le même diamètre est de l'argent réel plutôt qu'une différence d'arrondi, et pourquoi un fournisseur sous pression de prix a tout intérêt à réduire la paroi.

Pourquoi l'unité est par mètre carré

L'unité kN/m² déroute ceux qui s'attendent à une force ou à une pression. Ce n'est ni l'un ni l'autre. C'est une rigidité normalisée par rapport à la longueur du tube, ce qui permet à une éprouvette de 300 mm de représenter une longueur de six mètres dans une tranchée. La force divisée par la flèche donne une raideur ; en divisant encore par la longueur de l'échantillon, la valeur devient indépendante de la quantité de tube que vous avez coupée. Cette normalisation est la raison pour laquelle un laboratoire du Zhejiang et un laboratoire de Rotterdam peuvent comparer leurs résultats.

Comment la classe est mesurée selon l'ISO 9969

L'ISO 9969:2016 est la troisième édition de la méthode, datée du 15 janvier 2016 ; elle a annulé et remplacé l'édition de 2007. La procédure est suffisamment courte pour être décrite complètement, et la décrire complètement est le moyen le plus rapide de distinguer un vrai rapport d'essai d'un rapport décoratif.

Un tronçon de tube est posé horizontalement et comprimé verticalement entre deux plaques rigides et plates. La machine enregistre en continu la force en fonction de la flèche, et la rigidité annulaire est calculée à partir de la force au point où le tube a fléchi de 3 % de son diamètre. Trois pour cent, ce n'est pas beaucoup — sur un tube DN200, cela représente environ six millimètres — et c'est précisément le but. L'essai est conçu pour rester dans le domaine élastique et caractériser le tube, non pour le rompre.

La vitesse n'est pas constante, et c'est ce qui piège beaucoup de monde

Les plastiques sont viscoélastiques : si on les comprime plus vite, ils semblent plus rigides. La norme fixe donc la vitesse de déformation en fonction du diamètre intérieur de l'échantillon plutôt que de laisser chaque laboratoire choisir. Quiconque vous cite une vitesse d'essai universelle ne cite qu'une ligne de ce tableau.

Source : ISO 9969:2016, Tableau 1. Vérifiez de quelle édition provient une vitesse avant de contester : la troisième édition de 2016 a annulé et techniquement révisé la deuxième édition de 2007, et la ligne du plus petit diamètre est l'une des valeurs qui ont changé — la documentation des machines d'essai encore en circulation datant de l'ère 2007 comporte une vitesse différente pour dᵢ ≤ 100 mm, ce qui est une source fréquente de désaccord entre deux laboratoires sur le même tube. Les tolérances sont serrées — ± 0,1 mm/min sur la ligne la plus lente — car toute la comparaison s'effondre si les laboratoires dérivent.

Trois éprouvettes, trois orientations, une température

Un tube extrudé n'est pas parfaitement uniforme sur sa circonférence, donc un seul essai d'écrasement mesure l'endroit où le tube se trouve être le plus faible ou le plus résistant. La norme élimine ce hasard. Une ligne est tracée le long d'une génératrice du tube, trois éprouvettes sont découpées dans cette longueur marquée, et chacune est chargée dans une position de rotation différente : la première avec la ligne de marquage contre la plaque supérieure, la deuxième tournée de 120 degrés, la troisième de 240 degrés. Pour les tubes à paroi compacte, chaque éprouvette mesure 300 ± 10 mm de long.

• Conditionnement : au moins 24 heures à l'air à la température d'essai, immédiatement avant l'essai.
• Température : 23 ± 2 °C, ou 27 ± 2 °C dans les pays qui utilisent 27 °C comme température de laboratoire standard. En cas de litige, 23 ± 2 °C fait foi.
• Âge : au moins 24 heures pour les essais de routine — mais 21 ± 2 jours pour les essais de type et en cas de litige.

Considérez ces quatre valeurs — température, conditionnement, longueur de l'éprouvette et âge pour les essais de type — comme indicatives plutôt que citables. Elles sont tirées du texte de l'ISO 9969:2016, qui est payant, et les résumés secondaires disponibles gratuitement ne les fixent pas : les fabricants d'équipement décrivant le même essai spécifient diversement une éprouvette de 300 mm ou « pas moins de 250 mm », et la plupart omettent les exigences de conditionnement et d'âge. Avant d'écrire l'un de ces chiffres dans une spécification, un protocole d'essai ou un litige contractuel, lisez-les dans une copie sous licence à jour de la norme plutôt que sur cette page.

La norme ajoute une note que la plupart des résumés omettent : il est probable que la température d'essai influence la rigidité annulaire. C'est la propre réserve de la norme, et c'est pourquoi un rapport sans température indiquée n'est pas un rapport. Un résultat produit dans un atelier non conditionné en août sous les tropiques n'est pas comparable à un résultat produit à 23 °C, et le tube paraîtra plus souple.

La clause de 21 jours a une conséquence commerciale qu'il vaut la peine d'intégrer avant votre prochaine négociation. L'essai de type est l'essai qui établit qu'un produit répond réellement à sa classe, et il ne peut légitimement pas être effectué sur un tuyau extrudé cette semaine. Si un fournisseur propose un certificat d'essai de type pour une production qui a commencé il y a cinq jours, le certificat décrit un lot différent, plus ancien — ce qui peut être parfaitement acceptable, mais vous devez savoir que c'est ce qui vous est présenté.

Pourquoi un léger déficit d'épaisseur de paroi est un important déficit de rigidité

Voici le mécanisme qui rend l'inspection des tuyaux d'assainissement nécessaire. Pour un tuyau à paroi pleine, la rigidité annulaire est régie par le module du matériau et le rapport diamètre/épaisseur de paroi, et la relation est cubique. Une forme d'ingénierie courante est la suivante :

Le cube est toute l'histoire. Parce que le SDR est dans une parenthèse au cube, une modification modeste de l'épaisseur de paroi produit une modification disproportionnée de la rigidité. Appliquons cela à un cas réel : prenons un tuyau DN200 avec une paroi SN8 selon ISO 4435 de 5,9 mm, ce qui donne un SDR d'environ 33,9. Réduisez la paroi de 10 % à 5,3 mm et le SDR passe à environ 37,7. La parenthèse passe de 32,9 à 36,7, et en élevant au cube, on obtient environ 35 600 pour la paroi correcte contre 49 600 pour la paroi mince. Parce que ce cube est au dénominateur, le tuyau plus mince conserve environ 72 % de sa rigidité annulaire.

En d'autres termes, une paroi que vous auriez du mal à remarquer à l'œil nu — six dixièmes de millimètre sur un tuyau aussi épais que votre pouce — a fait passer un tuyau SN8 à environ SN5,7. Il sera toujours marqué SN8. Il aura toujours l'air, le son et le poids presque corrects. Et il échouera à un test de rigidité annulaire, ce qui est exactement la raison pour laquelle ce test existe et pourquoi la ligne d'impression seule n'est pas une preuve.

Comment une paroi mince arrive dans une tranchée sans que personne ne mente

Tracez comment cela se retrouve dans une tranchée et la séquence est toujours la même, ce qui vaut la peine d'être nommé. Le tuyau est commandé en SN8 et tarifé par rapport à des concurrents qui ont cité les mêmes deux caractères. Il arrive correctement estampillé, car l'estampille est réglée sur l'imprimante, pas mesurée sur le tuyau. Personne ne le mesure au pied à coulisse, car la classe est sur le fût et les documents concordent. Il est installé selon la norme du site et remblayé.

Puis la route au-dessus supporte la charge que la spécification supposait qu'un anneau SN8 prendrait, et un tuyau avec 72 % de cette rigidité fléchit davantage que ce que la conception permettait — lentement, invisiblement, sous une surface que personne n'ouvrira avant une décennie.

Chaque maillon de cette chaîne est ordinaire. Il n'y a pas de méchant et souvent pas de substitution délibérée : l'extrusion dérive, une ligne fonctionne légèrement en sous-régime sur un long quart de travail, et la tolérance est invisible pour tous en aval. Ce qui brise la chaîne, c'est le troisième maillon — celui où personne ne mesure. Un pied à coulisse sur le quai ne coûte rien et prend cinq minutes, et c'est la seule étape de cette séquence qu'un acheteur contrôle.

La même arithmétique explique l'écart de prix entre les classes. Passer de SN4 à SN8 en DN200 signifie passer la paroi de 4,9 mm à 5,9 mm — environ un cinquième de polymère en plus par mètre — car on ne peut pas acheter un doublement d'un terme au cube à bas prix. Lorsqu'une soumission montre SN8 à un prix proche de SN4, l'arithmétique ci-dessus est la première chose à suspecter.

Le tableau classe-épaisseur de paroi, et la note de bas de page qui change ce que vous commandez

Voici le tableau que tout cet article vise à mettre sous vos yeux. Les chiffres sont reproduits du tableau des épaisseurs de paroi nominales de l'ISO 4435:1991, qui donne l'épaisseur de paroi en millimètres en fonction du diamètre extérieur nominal pour chaque rigidité de référence.

Un point de gestion avant de chercher : cette édition de 1991 a été remplacée. L'ISO 4435:2003 l'a annulée et remplacée et a été techniquement révisée dans le processus, et la numérotation des tableaux a changé avec elle — dans l'édition actuelle, le tableau 3 est le tableau des diamètres extérieurs moyens, pas le tableau des parois. Citez l'édition que vous voulez vraiment dire, et n'envoyez pas un inspecteur vers un numéro de tableau sans précision. La vérification croisée pratique, et la norme à laquelle votre fournisseur est plus susceptible de se conformer de toute façon, est l'EN 1401 ; la section ci-dessous teste ces mêmes chiffres contre un catalogue EN 1401 en vigueur.

Relisez les en-têtes de colonnes

Regardez ce qui se cache sous chaque valeur de rigidité dans ce tableau : une série de tubes. S25, S20, S16,7. La note de bas de page de la norme relative à la colonne de rigidité de référence indique que ces valeurs sont données à titre indicatif et peuvent être déterminées selon la méthode décrite dans l'ISO 9969. La valeur de rigidité est l'étiquette ; la série est la spécification.

Ce n'est pas du pédantisme, et c'est l'information la plus utile de cette page pour quiconque rédige un bon de commande. Un fournisseur qui s'est engagé à fournir du "SN8" a accepté une valeur indicative qui ne sera vérifiée que si quelqu'un commande un test en laboratoire. Un fournisseur qui s'est engagé à fournir des tubes de série S16,7 avec les épaisseurs de paroi indiquées ci-dessus a accepté une dimension que votre propre inspecteur peut mesurer avec un pied à coulisse sur le quai. Indiquez les deux sur la commande et l'ambiguïté disparaît.

Deux notes de bas de page supplémentaires sont également importantes. Les plages d'épaisseur de paroi suivent généralement la série de tubes utilisée dans l'ISO 4065, sauf que l'épaisseur minimale de paroi est de 3 mm — un plancher incompressible quel que soit le résultat du calcul de la série. Et la série S16,7 s'écarte de l'ISO 4065 pour des raisons techniques, ce qui explique pourquoi les parois SN8 ne se situent pas là où une lecture purement arithmétique de la série les placerait.

Le tableau résiste-t-il au contact avec une vraie usine ?

Une norme est une chose ; ce qui sort d'une ligne d'extrusion conforme à l'EN 1401 en est une autre. La vérification croisée du tableau ISO avec le catalogue publié Ostendorf OSMA KG-System pour les tuyaux d'assainissement KG à paroi compacte donne une correspondance exacte aux diamètres les plus importants : SN4 à DN160 est de 4,0 mm et DN200 de 4,9 mm ; SN8 à DN160 est de 4,7 mm, DN200 de 5,9 mm et DN315 de 9,2 mm. Mêmes chiffres, continent différent, entreprise différente.

Une ligne ne correspond pas, et l'écart est instructif plutôt qu'alarmant. Le catalogue construit le DN110 SN4 à 3,2 mm alors que le tableau des parois de l'ISO 4435:1991 indique 3,0 mm. C'est le plancher de 3 mm et l'arrondi pratique qui agissent à la petite extrémité de la plage, où le calcul de la série produit des parois trop minces pour être extrudées de manière fiable. Attendez-vous à ce que les tuyaux de petit diamètre soient au niveau ou légèrement au-dessus de la valeur indiquée, jamais en dessous.

Si vous faites correspondre les diamètres aux charges des appareils sanitaires plutôt qu'aux charges du sol, cette décision relève de notre guide des tailles de tuyaux d'évacuation en PVC ; le tableau des classes ci-dessus suppose que le diamètre est déjà déterminé. Notre gamme d'évacuation en uPVC est organisée autour de ces mêmes spécifications de paroi EN 1401 et ISO 4435.

SN4 ou SN8 ? Comment la classe est réellement déterminée

Vous savez maintenant ce que signifie le chiffre, comment il est mesuré et à quelle paroi il devrait correspondre. Rien de tout cela ne vous dit lequel acheter. Voici donc la réponse directe, puis le compte rendu honnête de pourquoi ce n'est pas le tableau que vous espériez.

Pour le cas ordinaire — drainage domestique et commercial léger, DN100 à DN300, tuyau à paroi compacte, lit de pose correct — la réponse est SN4, et un document gouvernemental le dit dans un tableau. Le Document H approuvé du Règlement sur la construction du Royaume-Uni indique les limites de couverture spécifiquement pour les tuyaux en thermoplastiques à rigidité annulaire nominale SN4 :

Source : Document H approuvé, édition 2015, Tableau 10. Lisez les chiffres, puis lisez les conditions qui y sont attachées, car les conditions sont la spécification réelle. Le tableau suppose un lit de pose de classe S2 avec un compactage à 80 % dans un sol moyen. Il note que d'autres résistances de tuyaux sont disponibles et que d'autres combinaisons de résistance de tuyau et de lit de pose peuvent être plus appropriées ou plus économiques, selon les procédures de la BS EN 1295. Et il fixe un plancher de 1,5 m quelle que soit la résistance du tuyau lorsqu'une excavation parallèle pourrait ultérieurement retirer le support latéral du tuyau.

Ainsi, un tuyau SN4 sous une route principale avec 0,9 m de couverture n'est pas un compromis ou une économie mal placée. C'est le cas tabulé et approuvé par le régulateur — à condition que la tranchée soit construite comme le suppose le tableau. Cette seule phrase règle la plupart des arguments SN4 contre SN8, et c'est la première chose qui manque sur chaque page qui vous dit que le SN8 est "pour les zones de circulation" et s'arrête là.

Pourquoi il n'y a pas de bande de profondeur par classe, et ce qui la remplace

Voici ce qu'un spécificateur mérite qu'on lui dise clairement : aucune norme ne publie une bande de profondeur de couverture qui sélectionne une classe de rigidité.Il n'existe aucune clause stipulant SN4 jusqu'à deux mètres, SN8 de deux à quatre. Quiconque vous en remet une l'a inventée, et l'arithmétique plus haut dans cet article devrait vous rendre méfiant envers les chiffres inventés par principe.

Ce qui existe à la place, c'est une règle de décision et un calcul. Le document approuvé H, paragraphe 2.28, stipule que si les limites de couverture ne sont pas atteignables, il peut être possible de choisir une autre combinaison de classe de résistance du tuyau et de lit de pose, avec des conseils dans l'annexe nationale NA de la norme BS EN 1295-1. Cette formulation est la réponse complète en miniature : la résistance et le lit de pose sont choisis ensemble, comme une paire. Aucun des deux n'est décidé seul, ce qui explique précisément pourquoi aucun tableau ne peut mapper la profondeur à la classe seule.

Un piège bibliographique sur le chemin, à connaître avant de commander le mauvais document. Le document approuvé H cite toujours l'annexe nationale de la norme BS EN 1295-1, mais la méthode établie au Royaume-Uni en a été retirée et déplacée dans BS 9295:2020, Guide pour la conception structurelle des canalisations enterrées, qui a remplacé cette annexe. Demandez la norme BS 9295 si vous voulez la méthode en vigueur ; citez la norme BS EN 1295-1 si vous correspondez au libellé des règlements de construction.

Et c'est ce que le calcul consomme réellement, selon le guide du groupe BPF Pipes pour la conception structurelle des systèmes de tuyauterie thermoplastiques enterrés, qui reformule la procédure de la norme BS 9295 étape par étape :

• Le tuyau : diamètre extérieur, épaisseur de paroi, et à la fois la rigidité annulaire à court terme et à long terme. Notez que deux des sept entrées du tuyau sont la rigidité — et que la valeur à long terme, et non le SN sur la ligne d'impression, est ce qui porte les décennies.
• Le remblai : type de sol naturel, largeur efficace de la tranchée, type de matériau de remblai et degré de compactage.
• Le chargement : profondeur de couverture, poids unitaire du sol de remblai, et le type de surcharge de surface — route principale, ou champ et jardin.

Comptez-les : sur les onze entrées, exactement une est la classe de rigidité sur laquelle vous discutez avec votre fournisseur, et quatre décrivent la tranchée. Ce ratio est la vraie réponse à « SN4 ou SN8 ? » — et c'est pourquoi un acheteur qui améliore la classe tout en laissant la spécification de remblai vide a optimisé la variable la moins puissante à sa disposition.

La pression du trafic diminue avec la profondeur, ce qui inverse l'intuition habituelle

La plupart des acheteurs supposent qu'une couverture profonde est le cas exigeant. Pour le chargement du trafic, c'est l'inverse, et le tableau 2 de la norme BS 9295:2020 met des chiffres dessus. La pression verticale qu'un véhicule qui passe délivre à la couronne du tuyau diminue fortement avec le sol au-dessus :

Source : BS 9295:2020 Tableau 2, tel que reproduit dans le guide de conception du groupe BPF Pipes, Annexe A Tableau 1. En dessous de 0,6 m dans les champs et jardins ou 0,9 m sous les routes, la norme cesse de donner une pression du tout et exige à la place une protection supplémentaire contre les charges verticales, comme une dalle en béton — ce qui correspond à la voie de « protection spéciale » dans le document approuvé H.

Prenez le spécificateur avec 2,4 m de couverture sous un parking qui ne peut pas résoudre sa classe à partir d'une page de fournisseur. Le tableau lui dit que sa surcharge de trafic est de 33 kN/m² — moins de la moitié des 86 kN/m² supportés par un tuyau à la profondeur minimale de 0,9 m. Son tuyau profond porte plus de sol et moins de trafic, et la composante de sol est celle que sa spécification de remblai contrôle. Il n'est pas évidemment un cas SN8 du tout ; c'est un cas qui nécessite que le calcul soit effectué, et maintenant il sait quels deux nombres y entrent.

La seule règle qui est liée à quelque chose que vous pouvez lire sur un devis

Il existe une règle de sélection sourcée qui ne nécessite aucun calcul, et elle se base sur la construction plutôt que sur la profondeur. La spécification du groupe BPF Pipes pour les produits de drainage et d'assainissement en plastique définit la classe minimale pour les égouts adoptables au Royaume-Uni :

Lisez la première ligne attentivement, car elle contient une condition qui fait un vrai travail. SN4 est suffisant pour un égout adoptable siL'installation suit la norme BS EN 1610. L'exigence de classe et la norme d'installation sont une seule phrase dans la source, et non deux recommandations distinctes — c'est le même couple que cet article ne cesse de répéter, maintenant énoncé par l'organisme qui représente les fabricants de tuyaux britanniques.

Où SN16 a sa place, et la limite de l'achat d'une classe supérieure

SN16 est resté dans la liste des classes tout au long de l'article sans rôle, voici donc sa fonction. C'est une classe à paroi structurée — le tableau des parois pleines de l'ISO 4435 s'arrête à SN8, et c'est l'EN 13476 qui définit SN16. Son territoire est le haut de la plage de charges : les terrains à forte circulation, les cours industrielles et les travaux routiers, ainsi que les installations peu profondes et délicates où le remblai est proche du minimum et où la surcharge de trafic est par conséquent la plus sévère.

Son déclencheur est moins satisfaisant qu'un chiffre de profondeur, et c'est le seul honnête disponible : SN16 est spécifié lorsqu'un calcul de dimensionnement structurel renvoie un résultat de flèche ou de flambement que SN8 ne peut pas satisfaire avec l'enrobage que le projet peut réalistement fournir. Aucune norme ne propose une lecture en mètres ou un nombre d'essieux qui le sélectionne, et quiconque vous en cite un ne lit pas une norme.

Là où une classe supérieure ne vous achète plus rien

La chose la plus utile à savoir sur SN16 est là où elle cesse d'aider. Les directives industrielles publiées par la Plastics Industry Pipe Association of Australia, s'appuyant sur les recherches de terrain TEPPFA et APME sur le comportement des tuyaux thermoplastiques enterrés, rapportent que dans le cas non compacté, la flèche à long terme prévue dépasse la limite de conception de 7,5 % sur toute la plage de SN2 à SN16. La classe la plus rigide de la production commerciale ne sauve pas une tranchée que personne n'a compactée.

Les mêmes directives dimensionnent l'effet inverse avec un exemple chiffré. Un tuyau ondulé DN450 SN8 sous 1 m à 3,5 m de remblai est prévu pour atteindre 4,3 % de flèche à long terme avec un compactage modéré — et 1,75 % avec un bon compactage. Même tuyau, même classe, même profondeur, même trafic : changer uniquement la façon dont le remblai a été posé a réduit la flèche prévue de près des deux tiers. Aucune amélioration de classe disponible ne déplace le nombre aussi loin.

Deux mises en garde, puisque cet article vise à ne pas répéter des chiffres sans leurs conditions. Cet exemple concerne du polypropylène ondulé selon une norme australienne, et non du uPVC à paroi pleine. Et la méthode graphique qu'il utilise n'est valable que dans une fenêtre définie : rigidité supérieure à SN2, remblai entre 0,8 m et 6 m, un rapport remblai/diamètre d'au moins 2, et des diamètres jusqu'à DN1100. En dehors de cette fenêtre, c'est le calcul complet ou rien. Prenez l'exemple comme l'ampleur de l'effet du compactage, pas comme un chiffre à mettre sur votre propre plan.

C'est aussi la conclusion de terrain qui sous-tend tout cela, et la phrase à emporter à votre prochaine réunion de spécifications : là où l'installation était contrôlée ou où un matériau granulaire auto-compactant a été utilisé, les flèches mesurées étaient systématiquement faibles indépendamment de la profondeur d'installation et des charges de trafic. La profondeur et le trafic décident du cas de charge. Le compactage décide si le tuyau y survit. La classe est ce dont vous discutez avec votre fournisseur, et c'est la plus petite des trois.

Paroi pleine ou paroi structurée : le même SN, un tuyau différent

Un acheteur demande du SN8 en DN400 et reçoit deux devis. Un tuyau est un tube gris épais et uniforme. L'autre est ondulé ou nervuré, nettement plus léger et moins cher. Les deux sont honnêtement étiquetés SN8. Aucun fournisseur ne ment.

La différence réside dans la norme qui régit la construction. L'ISO 4435 et l'EN 1401 couvrent les tuyaux en uPVC à paroi pleine et compacte, où la rigidité provient entièrement de l'épaisseur de paroi — c'est le tableau ci-dessus. L'EN 13476 couvre les tuyaux à paroi structurée, où la rigidité provient de la géométrie : les ondulations ou les nervures placent la matière là où elle fait le plus de travail structurel, de la même manière qu'une poutre en I bat une barre pleine de poids égal. La classe signifie la même chose dans les deux cas, car les deux sont mesurés par le même essai ISO 9969. Ce qui diffère, c'est tout le reste.

L'avertissement pratique se trouve à la quatrième rangée. Une fois que vous acceptez un tuyau à paroi structurée, vous abandonnez entièrement le contrôle au pied à coulisse, et votre seule vérification restante est le rapport d'essai. Pour un acheteur sans accès à un laboratoire — ce qui est le cas de la plupart des distributeurs — c'est une perte de contrôle significative, et c'est la raison pour laquelle il faut être délibéré sur le type de construction que vous achetez plutôt que de laisser le devis décider pour vous.

Encore une note sur la sélection de classe, car les spécifications voyagent. Au Royaume-Uni, SN4 et SN8 sont les classes traditionnellement exigées pour les égouts repris par les compagnies des eaux, et elles sont liées à une installation selon BS EN 752 et BS EN 1610 pour atteindre la résistance prévue à la déformation à long terme. Cette association — une classe plus une norme d'installation — est la forme correcte d'une spécification. Une classe nommée seule n'est que la moitié d'une spécification.

La même norme impose une condition sur le bas de gamme. Lorsque SN2 est prévu, l'installation doit être précédée d'un calcul de dimensionnement structurel pour les charges de sol et de trafic, avec la technique modifiée en fonction de ce que ce calcul retourne. Lisez cela comme un avertissement de coût plutôt qu'une note administrative : l'argent économisé en passant à SN2 réapparaît sous forme de temps d'ingénierie et de spécification de remblai plus exigeante.

Comment vérifier la classe qui vous a été vendue

Le conteneur est arrivé. Vous avez une pile de tuyaux gris estampillés avec une classe, et une question persistante. Voici la séquence, du contrôle le moins cher au plus cher, qui y répond sans laboratoire.

La liste de contrôle en cinq minutes

• 1. Lisez la ligne imprimée. Un tuyau d'assainissement conforme porte le numéro de norme, le diamètre nominal et la classe de rigidité le long du fût. Si l'un des trois manque, arrêtez-vous ici — un tuyau non marqué ne peut pas être commercialisé sur sa classe du tout.
• 2. Vérifiez que la norme correspond au tableau de classes que vous utilisez. Un poinçon EN 1401 indique le tableau à paroi pleine ci-dessus. Un poinçon EN 13476 signifie paroi structurée et pas de contrôle au pied à coulisse.
• 3. Mesurez l'épaisseur de paroi à quatre points autour de la circonférence, aux deux extrémités d'une longueur. Comparez avec le tableau. La paroi peut être égale ou supérieure à la valeur du tableau ; en dessous, c'est une constatation.
• 4. Répétez sur des tuyaux de différentes palettes. Une seule longueur ne prouve rien sur une production — la règle des trois orientations dans ISO 9969 existe précisément parce qu'une mesure n'est pas une mesure.
• 5. Ce n'est qu'alors que vous demandez le rapport d'essai, en sachant ce qu'un vrai contient.

L'étape trois est celle où la plupart des litiges sont réglés, car les tolérances sont lisibles avec un outil à quinze dollars. En DN160, SN4 et SN8 sont séparés de sept dixièmes de millimètre — 4,0 contre 4,7. En DN200, c'est un millimètre entier, 4,9 contre 5,9. En DN315, c'est un et demi, 7,7 contre 9,2, un écart que vous pouvez sentir avec l'ongle sur une extrémité coupée. Un tuyau estampillé SN8 dont la paroi mesure au niveau SN4 vous a dit ce qu'il est.

Ce que contient un véritable rapport de rigidité annulaire

Si vous passez aux documents, quatre éléments distinguent un véritable rapport ISO 9969 d'un document en forme de certificat. Demandez-les par leur nom, car un laboratoire qui a effectué le test les aura tous sous la main, et celui qui ne l'a pas fait produira une vague soudaine.

• La température d'essai, indiquée comme un nombre. 23 ± 2 °C ou 27 ± 2 °C. Un rapport sans température n'est comparable à rien.
• Trois résultats individuels, pas une seule valeur moyenne. La norme exige trois pièces à trois orientations, et l'écart entre elles vous renseigne sur l'uniformité d'extrusion autant que la moyenne.
• L'âge de l'échantillon, qui doit être de 21 ± 2 jours pour un essai de type.
• La vitesse de déflexion, qui doit correspondre à l'alésage selon le tableau 1 de l'ISO 9969 — un échantillon DN200 testé à 5 mm/min a été exécuté sur la mauvaise ligne.

Une note sur ce que cette liste de contrôle n'est pas. Mesurer l'épaisseur de paroi vous dit si le tuyau a la géométrie requise par sa classe ; cela ne peut pas vous dire si le composé a le module que le calcul suppose. Un matériau fortement recyclé ou surchargé peut atteindre la dimension et manquer la rigidité. Le pied à coulisse est un premier filtre solide et un véritable rapport d'essai est la réponse — ni l'un ni l'autre ne se substitue à l'autre.

Ce que SN ne vous dit pas

Tout ce qui précède traite la classe comme un élément à bien choisir, et c'est le cas. Il est également utile de savoir exactement jusqu'où ce chiffre s'étend, car une spécification fondée sur l'hypothèse que SN garantit la performance en enterré sera déçue par la physique plutôt que par un fournisseur.

L'ISO 9969 mesure un tube seul, sur un banc, à l'air libre, à une température contrôlée, déformé de 3 % en quelques minutes. Un tube enterré n'est rien de tout cela. Il est entouré de sol qui supporte une grande partie de la charge, chargé pendant des décennies plutôt que des minutes, et se trouve à la température du sol. L'essai caractérise délibérément le tube comme un composant — il ne modélise pas l'installation, et il ne l'a jamais prétendu.

Ce qui décide réellement si un tube flexible enterré conserve sa forme, c'est le système tube-sol. Un tube SN4 correctement lit de pose et compacté surpasse systématiquement un tube SN8 posé dans une tranchée mal compactée avec des gravats contre les reins, car dans un système de tube flexible, le sol environnant fournit l'essentiel de la résistance et le rôle du tube est de conserver sa forme assez longtemps pour que le sol le fasse. C'est pourquoi les normes associent une classe à une norme d'installation plutôt que de laisser l'une ou l'autre seule, et pourquoi les BS EN 752 et BS EN 1610 sont citées aux côtés de la classe dans les spécifications des réseaux d'assainissement.

La rigidité n'est pas la flexibilité, et ce sont des normes différentes

L'essai SN s'arrête à 3 % de déformation, ce qui décrit le comportement du tube au tout début de sa déformation et ne dit rien de ce qui se passe lorsqu'une tranchée est chargée bien plus fort que prévu. Cette seconde question a sa propre norme : ISO 13968:2008 détermine la flexibilité annulaire, en comprimant un tube non sous pression bien au-delà des 3 % de l'essai de rigidité jusqu'à une déformation spécifiée pour voir s'il fissure, se fend, se délamine ou flambe plutôt que de s'aplatir et de se rétablir. Un tube peut être honnêtement classé SN8 et échouer à un essai de flexibilité. Les deux chiffres répondent à des questions différentes, et seul l'essai de flexibilité indique si un tube surdéformé échoue de manière gracieuse ou se casse.

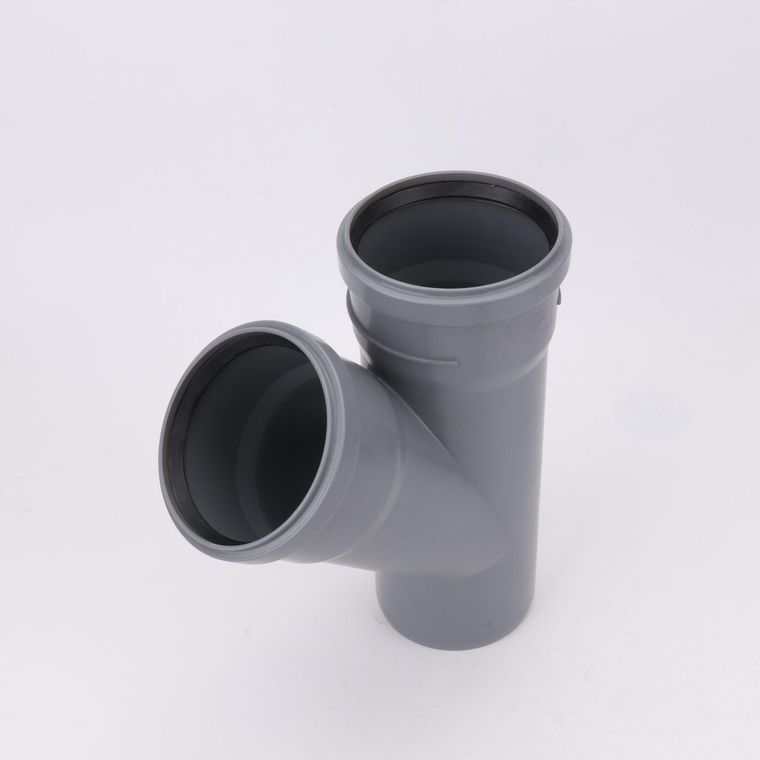

Une désignation mérite d'être correcte sur un bon de commande, car l'erreur est courante et coûteuse. ISO 13967:2009 n'est pas la norme de flexibilité des tubes — c'est Thermoplastiques — Raccords — Détermination de la rigidité annulaire, la méthode de rigidité annulaire pour les coudes et les branches, et elle ne s'applique que lorsque le raccord permet une déformation diamétrale d'au moins 4 %. Un chiffre de rigidité cité pour un coude n'est donc pas mesuré de la même manière que le SN du tube auquel il se raccorde.

Si vous spécifiez un système plutôt qu'une canalisation, demandez de quelle norme provient chaque chiffre : ISO 9969 pour la rigidité du tube, ISO 13967 pour la rigidité des raccords, ISO 13968 pour la flexibilité du tube. Trois normes, trois grandeurs, couramment citées comme si elles étaient interchangeables.

La lecture pratique pour un acheteur : spécifiez correctement la classe, vérifiez-la à la réception, puis traitez la spécification d'installation comme ayant au moins autant de poids. Acheter une classe supérieure pour compenser une tranchée non spécifiée est la manière la plus coûteuse de résoudre le mauvais problème. La séquence détaillée de lit de pose sort du cadre de cet article — notre guide d'installation des tubes PVC la couvre, et la comparaison avec les tubes béton pour assainissement explique pourquoi les tubes rigides et flexibles sont classés sur des échelles différentes en premier lieu.

Ce qu'IFAN peut confirmer, et ce que vous devez confirmer à chaque commande

Une page sur la vérification doit être vérifiable sur elle-même. Tout ce qui suit est soit publié sur la propre page de catégorie PVC-U d'IFAN, où vous pouvez le vérifier par rapport à cet article, soit nommé ici comme une lacune. Il n'y a pas de troisième catégorie.

Le seul titre qui a un rapport avec un argument de rigidité

La plupart des accréditations des fabricants sont sans rapport avec la rigidité annulaire. Les nombres de lignes d'extrusion et les totaux de pays d'exportation ne disent rien sur la capacité de quiconque à mesurer S sur un tube fini. Un seul élément a un rapport : le laboratoire interne d'IFAN est accrédité CNAS. CNAS est l'organisme national d'accréditation de la Chine pour l'évaluation de la conformité et signataire de l'accord de reconnaissance mutuelle ILAC — le mécanisme par lequel un rapport d'essai émis à Zhuji est reconnu par un spécificateur à Nairobi ou Bogotá sans être refait.

La limite de cette affirmation mérite d'être énoncée avec précision : un laboratoire accrédité ne constitue pas un rapport d'essai de type pour votre commande, et cela ne signifie pas que la norme ISO 9969 entre dans le périmètre d'accréditation, car les périmètres sont accordés méthode par méthode. La question à poser à tout fournisseur, y compris celui-ci, est donc plus étroite que « avez-vous un laboratoire » :La norme ISO 9969 sur la rigidité annulaire est-elle dans votre périmètre d'accréditation, et émettrez-vous le rapport avec l'âge de l'échantillon et la température d'essai indiqués en face ?Un laboratoire qui exécute réellement la méthode répond en une phrase. Une photographie d'une machine d'essai répond à une question différente.

Ce qui est publié, et donc vérifiable

• Où c'est fabriqué : une usine de 120 000 m² à Zhuji, Zhejiang, en activité depuis 1993, détenant le statut d'Entreprise nationale de haute technologie chinoise. La ville est nommée parce que « Zhejiang » est une province de 65 millions d'habitants et la nommer n'engage à rien.
• Production de l'usine : environ 2 000 tonnes par mois, soit environ 24 000 tonnes par an — et ce chiffre est combiné sur toutes les gammes de produits, pas seulement le PVC-U. Quiconque cite un tonnage d'usine sans cette précision cite un chiffre plus élevé que celui auquel il a droit.
• Délai de livraison : 45 jours à compter de la confirmation de commande comme chiffre standard. Un chiffre publié est quelque chose que vous pouvez opposer à un fournisseur ; « cela dépend du mélange » n'en est pas un.
• Documentation : un certificat de lot émis par expédition, avec les normes EN 1401, EN 1329 et ISO 4435 référencées sur cette documentation de lot — ainsi, les documents nomment la même norme que celle imprimée sur le tuyau lorsqu'un inspecteur lit la ligne.
• Chargement mixte : les conteneurs sont mélangés par spécification SKU et classe de rigidité. Cette formulation est la partie opérante de cet article : un projet nécessitant du SN4 dans le champ et du SN8 sous la route d'accès est une seule commande, pas deux.
• Systèmes et marquage : ISO 9001:2015, ISO 14001:2015 et ISO 45001:2018 ; marquage CE, testé par un tiers SGS.

Ce qui n'est pas publié, et pourquoi c'est la réponse honnête

Le tableau que cet article a passé sa longueur à vous apprendre à exiger — classe de rigidité et épaisseur de paroi construite à chacun des diamètres 110, 160, 200 et 315 mm — n'est pas publié par IFAN, et il n'est pas publié ici. La page de catégorie d'IFAN énonce la même limite en ses propres termes : les lignes en attente d'un chiffre de production vérifié ne sont pas publiées, et la liste actuelle des diamètres et classes de rigidité est fournie par le bureau d'ingénierie en fonction de votre plan.

C'est une véritable faiblesse concurrentielle, pas un avertissement modeste. Un fabricant qui publie un tableau par diamètre avec classe et épaisseur remet au prescripteur un document qu'il peut intégrer dans un dossier d'appel d'offres sans appeler personne, et sur cette comparaison, ce fabricant gagne. La raison pour laquelle cet article ne comble pas l'écart avec un tableau d'apparence plausible est qu'une épaisseur de paroi fabriquée échouerait au contrôle au pied à coulisse décrit trois sections plus haut — l'article serait pris en défaut par sa propre méthode, à l'arrivée, par son propre lecteur.

L'instruction est donc celle que cet article donne pour chaque fournisseur, appliquée à celui-ci : demandez l'épaisseur de paroi construite en fonction de votre liste de tailles, demandez la désignation de série (S25 / S20 / S16,7) écrite sur le contrat plutôt que la seule classe SN, et demandez si le rapport ISO 9969 peut être émis avec l'âge de l'échantillon de 21 ± 2 jours et la température d'essai en face. Ces trois réponses séparent les fournisseurs bien plus efficacement qu'une visite d'usine.

Conclusion

Six décisions transforment une classe de rigidité d'un mot dans un e-mail en quelque chose que vous pouvez faire respecter. Parcourez-les avant la prochaine commande.

• Décidez de la classe à partir du sol, pas de la citation. Pour les tuyaux à paroi pleine de DN100 à DN300, le document approuvé H table déjà sur SN4 jusqu'à 0,6 m dans les champs et 0,9 m sous les routes principales, sur lit de pose de classe S2 à 80 % de compactage. Sortez de ce cas — couverture plus faible, enrobage plus faible, plus gros diamètre, paroi structurée — et cela devient un calcul selon BS 9295:2020, pas une règle empirique.
• Nommez la construction. Paroi pleine selon ISO 4435 ou EN 1401, ou paroi structurée selon EN 13476. La laisser ouverte signifie accepter celle qui est la moins chère à fabriquer, et une seule des deux peut être vérifiée sans laboratoire.
• Écrivez la série en plus de la classe. « SN8 selon EN 1401, série S16,7, épaisseur de paroi indiquée en millimètres par diamètre » engage votre fournisseur sur une dimension. « SN8 » l'engage sur une valeur indicative.
• Décidez qui mesure à l'arrivée, et avec quoi.Un pied à coulisse et le tableau des classes règlent la plupart des litiges en cinq minutes ; convenez avant expédition qu'une paroi inférieure au chiffre indiqué dans le tableau constitue une non-conformité.
• Demandez le rapport d'essai par son contenu.Température, trois résultats individuels, âge de l'échantillon, vitesse de déflexion. Exigez-les par leur nom et la réponse vous dira si l'essai a été effectué.
• Précisez la norme d'installation dans la même phrase.La classe décrit le tube ; BS EN 1610 et BS EN 752 décrivent la tranchée qui détermine si la classe a jamais de l'importance.

Toutes les commandes n'ont pas besoin des six éléments. Un conteneur répété de DN110 à faible profondeur d'une usine que vous utilisez depuis des années est acceptable avec la forme abrégée. Une première commande auprès d'un nouveau fournisseur, une couverture profonde sous une route, ou un marché où une inspection non conforme bloque le conteneur au port — c'est là que la ligne supplémentaire sur le bon de commande se rentabilise, et où la confirmation des classes et des épaisseurs de paroi par rapport à votre propre liste de dimensions avant la commande vaut mieux que de les découvrir après l'arrivée du conteneur.
