Conexões de Compressão em Latão: Tipos, Dimensionamento e Como Especificá-las

Uma conexão de compressão em latão une tubos sem solda, cola ou rosca cortada no próprio tubo. Você desliza uma porca e um anel de latão macio sobre o tubo, empurra o tubo para dentro do corpo da conexão e aperta — o anel se comprime contra a parede do tubo e sela. Esse anel, que a maioria dos encanadores chama de oliva e a maioria dos catálogos chama de ferrule, é todo o truque. Se feito corretamente, a junta dura décadas; se o preparo estiver errado, ela vaza desde o primeiro dia.

Para um comprador que adquire essas conexões em volume de contêiner, a conexão em si é barata. O custo está nas falhas que você nunca vê: um contêiner de cotovelos subdimensionados que não aceitam o tubo, um lote usinado com a liga errada que sofre dezincificação em água agressiva, ou ferrules torneados finos para economizar latão que racham no primeiro aperto. Este guia cobre as peças, a vedação, os graus, os tamanhos e os pontos de inspeção que separam uma conexão que sai limpa de uma que volta.

O que é uma Conexão de Compressão em Latão (e as Peças Internas)

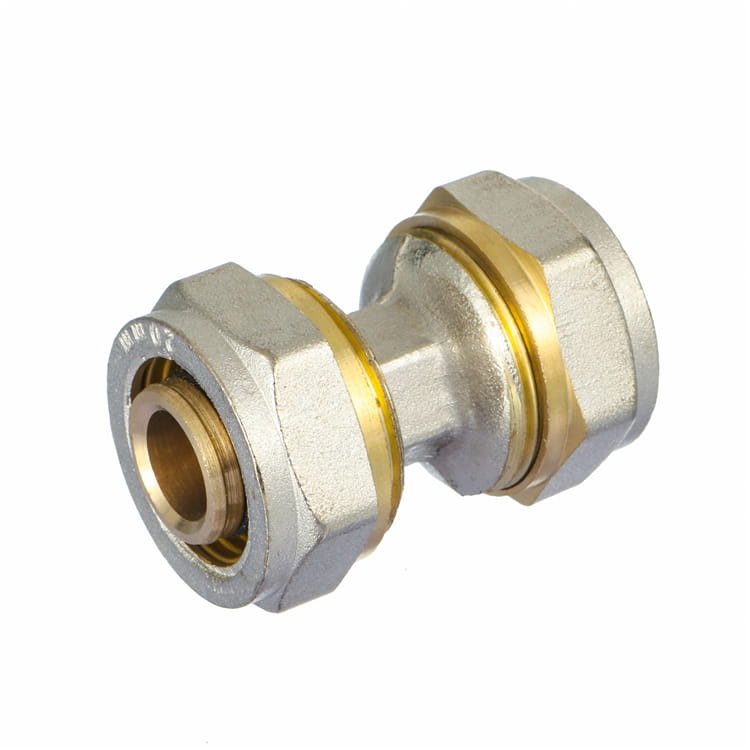

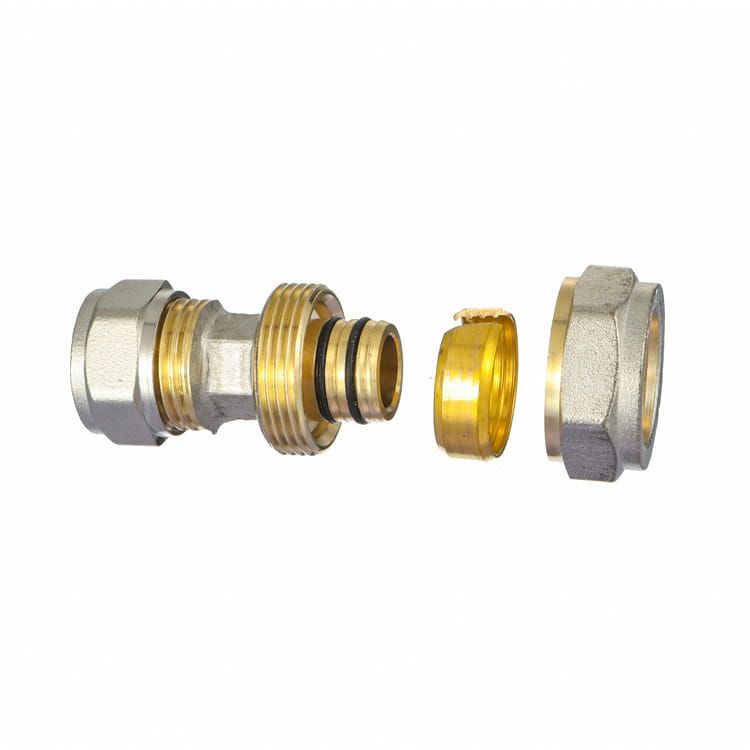

Uma conexão de compressão é um acoplamento mecânico de três partes: um corpo com um assento cônico, uma porca de compressão e um ou dois ferrules. O tubo — cobre, PEX ou um tubo plástico de pressão — passa pela porca e pelo ferrule e assenta no corpo. Conforme a porca é girada, ela empurra o ferrule contra o cone, e o ferrule morde o tubo. Sem calor, sem solvente, sem máquina de rosquear. Duas chaves e um cortador são toda a lista de ferramentas.

A virola é a parte funcional e a parte que falha. No comércio, ela tem dois nomes: catálogos e normas a chamam de virola, enquanto instaladores em grande parte do mundo a chamam de oliva, devido ao seu formato. São o mesmo componente.

Uma conexão de virola única atribui ambas as funções — vedação e aperto — a um único anel. Um design de virola dupla as separa: a virola frontal veda contra o corpo e o tubo, a virola traseira empurra a frontal para frente e fixa o tubo. O design dividido geralmente aperta com mais força e veda de forma mais confiável em tubos de parede fina, por isso domina aplicações de instrumentação e encanamentos de maior especificação.

O latão é o material padrão do corpo por um motivo. Ele usina com precisão, resiste à corrosão em água, e a virola pode ser feita de um latão ligeiramente mais macio que o corpo, para que se deforme sobre o tubo em vez de rachar. Essa maciez também é a fraqueza: uma virola muito fina, ou com a liga errada, racha em vez de se moldar. O trabalho do comprador é garantir que o anel seja do metal certo e da espessura certa antes que milhares deles estejam em um navio.

Como a Vedação se Forma — e Por Que a Virola Faz o Trabalho

A vedação é metal com metal, feita por força. Quando a porca é apertada, a virola é comprimida entre a porca e o assento cônico do corpo da conexão. Essa compressão faz duas coisas ao mesmo tempo: a borda frontal da virola é moldada para dentro, sobre a superfície externa do tubo, formando a vedação, e a mordida da virola agarra o tubo para que ele não possa ser puxado para fora. A junta não depende das roscas para suportar pressão — as roscas apenas fornecem a força de aperto. A virola fornece a vedação.

Este é o ponto mais mal compreendido sobre conexões de compressão, e explica a maioria dos vazamentos. Como as roscas não são a vedação, adicionar fita de PTFE ou composto para roscas nas roscas de compressão não resolve nada em uma junta que sua — e pode até impedir que a porca empurre a virola o suficiente. A superfície de vedação é a face da virola contra o tubo e o assento do corpo. Se essas superfícies estiverem riscadas, sujas ou fora de esquadro, nenhuma quantidade de aperto resolve.

Em um design de virola dupla, os papéis são separados. A virola frontal forma a vedação contra o assento do corpo e o tubo; a virola traseira avança a virola frontal axialmente e aplica a fixação radial no tubo. O arranjo proporciona uma mordida mais controlada e uma vedação mais firme em linhas de parede fina ou sujeitas a vibração do que um anel único consegue.

Também torna a junta desmontável: afrouxe a porca, as virolas liberam, e a conexão pode ser remontada — embora uma virola que já mordeu esteja endurecida por deformação, e a melhor prática seja instalar uma nova ao remontar.

A compensação é mecânica. Um anel de compressão morde o tubo em uma faixa curta, oferecendo pouco suporte atrás da mordida. Em uma linha que flexiona, vibra ou sofre golpe de aríete, uma conexão sem suporte pode se soltar ou arrancar o tubo. A solução não é apertar mais a porca — é usar uma braçadeira de tubo a uma curta distância da conexão para que o tubo não se mova. Esse único detalhe evita mais retornos do que qualquer outro.

Tipos Comuns de Conexões de Compressão em Latão

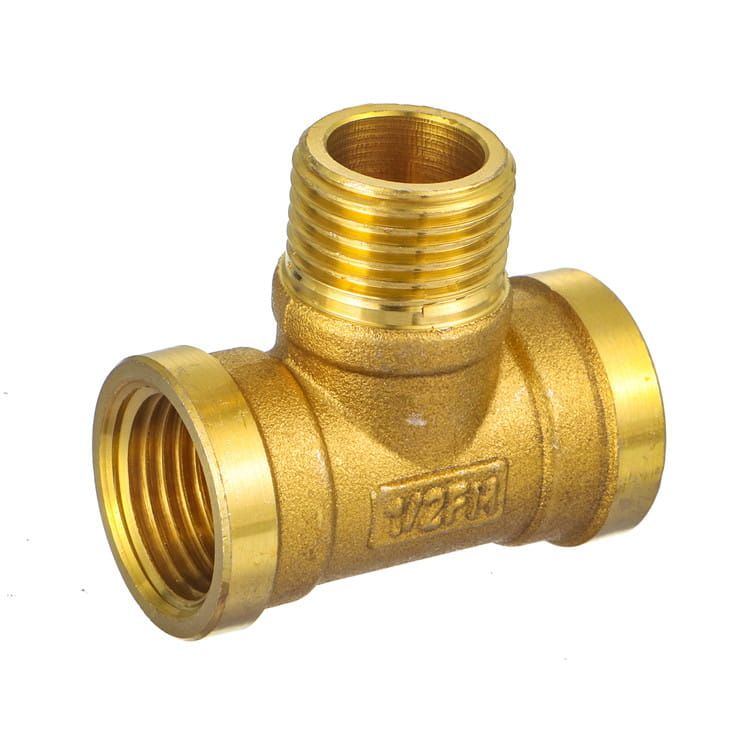

A extremidade de compressão é apenas um método de conexão; ela é aplicada em todas as formas que o trajeto do tubo necessita. As formas abaixo cobrem a grande maioria de qualquer pedido. Ao montar uma lista de materiais, especifique a forma, o tamanho e se cada extremidade é de compressão ou rosqueada — isso especifica totalmente a peça.

Duas notas de pedido economizam dinheiro. Primeiro, uma união custa mais do que um acoplamento simples, mas permite que uma seção seja removida para manutenção sem cortar o tubo — especifique uniões em bombas, medidores e válvulas, não em todos os lugares.

Segundo, os adaptadores rosqueados são onde os vazamentos se concentram, porque o instalador agora tem dois sistemas de vedação em uma conexão: o anel de compressão em uma extremidade e PTFE ou composto na rosca na outra. Compre adaptadores com roscas limpas e calibradas e os problemas com anéis continuarão raros. A linha mais ampla de conexões de latão da IFAN cobre as peças rosqueadas e moldadas que completam uma linha de compressão.

Dimensionamento: Leia o Diâmetro Externo do Tubo, Não a Rosca

O tamanho gravado em uma conexão de compressão é o diâmetro externo do tubo que ela aceita — não um tamanho de rosca e não um diâmetro nominal. Uma conexão de compressão de "15 mm" aceita tubo de 15 mm de diâmetro externo, ponto final. Isso confunde compradores que misturam sistemas, porque as séries imperial e métrica não se alinham: tubo de 1/2" tem 12,7 mm de diâmetro externo, que não é 12 mm nem 15 mm. Peça a série errada e cada anel no contêiner ficará ligeiramente solto ou ligeiramente grande demais, e nada vedará.

O tubo de cobre métrico conforme EN 1057 é fabricado em uma série de diâmetros externos fixos, e as conexões seguem essa norma. A tabela abaixo mostra a faixa de estoque comum; a coluna imperial é a equivalência tradicional mais próxima, não uma conversão exata. Confirme a norma do tubo usada no seu mercado antes de pedir, pois uma conexão feita para tubo EN de 15 mm não se ajustará a um tubo de 15 mm com tolerância de parede diferente.

Duas verificações no momento do pedido evitam toda a classe de erros de dimensionamento. Meça o DE do tubo com um paquímetro, não com uma fita métrica — uma fita desgastada pode ler o tubo um milímetro a mais e deslocar você para o tamanho seguinte. E pergunte ao fornecedor qual norma de tubo a conexão foi projetada para atender, pois a profundidade de mordida é definida para uma parede específica. A IFAN mantém em estoque a série métrica para linhas de água e aquecimento e pode confirmar os tamanhos exatos e as tolerâncias de parede em relação ao seu tubo antes da produção — solicite a lista de tamanhos atual em vez de adivinhar a partir de uma tabela.

Escolhendo a Liga de Latão Correta

"Latão" não é um metal único, e a liga é onde uma conexão barata se torna silenciosamente uma cara. A liga do corpo decide se a conexão usina bem, se racha sob o estresse do anel de compressão e se sobrevive à água que transporta. Três ligas cobrem quase todos os pedidos de encanamento e aquecimento.

CW617N é o latão de forjamento padrão — aproximadamente 58% cobre, 2% chumbo, o restante zinco. O chumbo é intencional: atua como lubrificante interno para que a peça seja usinada com acabamento limpo em alta velocidade, razão pela qual a maioria das válvulas e conexões forjadas é feita dele. Para uso geral em água e aquecimento, é o padrão correto e o de menor custo. Sua única limitação é o teor de chumbo, que o exclui de linhas de água potável em mercados que limitam o chumbo na torneira.

Latão DZR (CW602N, também chamado CZ132) é a atualização anticorrosão. O latão padrão pode perder seu zinco para água agressiva — dezincificação — deixando um esqueleto de cobre esponjoso e poroso que eventualmente vaza. O latão DZR adiciona uma pequena quantidade de arsênio que impede a lixiviação do zinco, por isso resiste em água mole, ácida ou com alto teor de cloreto, onde o CW617N se degradaria em alguns anos. Se a água do seu mercado for agressiva, ou se a conexão estiver em um circuito de água quente que acelera o ataque, o DZR é o grau a especificar — e custa apenas um pouco mais.

Latão sem chumbo (média ponderada de 0,25% de chumbo ou menos) é o grau para água potável. É especificado para atender certificações de água potável, como NSF/ANSI 61 e NSF/ANSI/CAN 372, que muitos mercados agora exigem para qualquer coisa que toque água que as pessoas bebem. Ele usina um pouco menos livremente que o CW617N, então a conexão custa mais — mas em um projeto de água potável, não é opcional. A regra prática: CW617N para aquecimento e trabalhos não potáveis, DZR para água agressiva, sem chumbo onde o código de destino exigir.

O grau só é real se você puder comprová-lo, e é por isso que um certificado de material por lote importa mais do que a descrição na fatura. Uma conexão estampada como "latão" não diz nada; um certificado nomeando CW617N ou CW602N com a análise diz. A nota da IFAN sobre CW617N e latão sem chumbo aprofunda-se na escolha da liga para trabalhos com água potável.

Compressão vs Rosca vs Push-Fit

A compressão não é a única maneira de unir tubos de pequeno diâmetro, e um comprador que especifica o método errado paga por isso em mão de obra ou em retornos. As três opções realistas para o mesmo trecho são compressão, rosca e push-fit. Cada uma tem um melhor uso claro, e a resposta honesta é que a compressão vence um meio-termo específico, em vez de vencer em todos os aspectos.

Assuma uma posição em vez de dividir a diferença. Para um trecho exposto de pequeno diâmetro que pode precisar de manutenção — embaixo de uma pia, em um hidrômetro, alimentando um aquecedor — a compressão é a escolha certa: uma vedação metálica durável, sem calor perto de superfícies acabadas, e uma junta que você pode desfazer e refazer.

A conexão roscada é a melhor escolha em diâmetros maiores e em casa de máquinas, onde o tubo é rígido e a junta nunca se moverá; exige mais mão de obra, mas as juntas são resistentes e as peças são baratas.

A conexão por encaixe é a mais rápida por ampla margem e tem seu lugar em instalações de alto volume e em reformas difíceis, mas a vedação depende de um anel de elastômero que envelhece e pode ser comprometido por um tubo riscado, e o custo unitário é mais alto do que uma conexão de compressão em latão.

A questão decisiva raramente é "qual é a melhor" e quase sempre "qual pode ser desfeita, e qual deve durar". Onde a junta é permanente e enterrada, conexões soldadas ou por pressão geralmente superam as três. Onde é acessível e pode ser aberta, a vedação metálica desmontável da conexão de compressão é difícil de contestar. Para as válvulas e peças roscadas que uma linha de compressão ainda precisa em suas extremidades, o guia de válvulas de esfera em latão da IFAN cobre os componentes de acoplamento.

Onde as Conexões de Compressão em Latão São Usadas (e Onde Evitá-las)

As conexões de compressão têm seu lugar onde uma junta metálica de pequeno diâmetro precisa ser feita rapidamente, segurar de forma confiável e — crucialmente — poder ser aberta novamente mais tarde. Esse único requisito, manutenibilidade, explica a maioria dos casos em que aparecem. O mesmo requisito explica onde elas não pertencem.

Água potável. Este é o uso de maior volume. Válvulas de isolamento sob a pia, conexões de hidrômetros, alimentações de aquecedores de água e os ramais expostos que alimentam os pontos de uso são todos trabalhos clássicos de compressão, porque um encanador pode precisar desfazê-los em cinco anos. O único ponto inegociável aqui é o material: uma linha de água potável exige um grau de latão sem chumbo (ou outro material aprovado) além da aprovação para água potável que o mercado reconhece, não apenas uma conexão que por acaso é de latão.

Conexões de aquecimento e radiadores. Os terminais de radiadores hidrônicos, descidas de manifold e conexões adjacentes à caldeira favorecem a compressão porque a vedação metálica tolera água quente melhor do que um elastômero e a junta pode ser rompida para trocar um radiador ou uma válvula sem drenar todo o sistema. O anel de compressão agarra o tubo e a porca o segura, então a conexão sobrevive a ciclos térmicos repetidos que fatigariam uma vedação mais macia.

Gás — apenas com conexões certificadas. Conexões de compressão são usadas em linhas de gás em alguns mercados, mas esta é a única aplicação onde a ressalva importa. Uma junta de gás deve usar uma conexão explicitamente classificada e aprovada para serviço de gás, instalada de acordo com o código de gás local, e em muitas jurisdições as regras restringem quais tipos de junta são permitidos. Nunca presuma que uma conexão de compressão classificada para água é aceitável em gás; confirme a classificação e o código local antes de especificá-la.

Ar comprimido, pneumática e instrumentação.Linhas de ar de baixa e média pressão, conexões de manômetros e tubulações de instrumentos usam conexões de compressão porque a vedação metal-metal segura contra o ar e as juntas são fáceis de reconfigurar conforme o layout do painel ou bancada muda. A mesma qualidade desmontável que atende a uma alimentação de aquecedor de água atende a uma bancada de testes que é reconstruída semanalmente.

Refrigeração e HVAC.A brasagem é o método dominante em circuitos de refrigerante porque é permanente e estanque sob vibração, mas conexões de compressão e flare ainda aparecem em válvulas de serviço, portas de acesso e conexões de campo que precisam ser abertas para manutenção. A regra prática: circuito permanente, brasagem; ponto de manutenção, conexão mecânica.

Saber onde evitar compressão é igualmente valioso. Juntas enterradas ou ocultas — em laje, atrás de parede acabada, subterrâneo — devem ser soldadas, prensadas ou de outra forma permanentes, porque uma junta de compressão que não pode ser inspecionada ou reapertada é um vazamento esperando para acontecer.

Trechos com alta vibração sem suporte do tubo podem afrouxar uma junta mecânica ao longo do tempo; fixe o tubo próximo à conexão ou escolha outro método. E grandes diâmetros ultrapassam o que um único ferrule e porca vedam bem — além de aproximadamente 50 mm, conexões roscadas, flangeadas ou prensadas são a escolha mais confiável. O resumo honesto: compressão é excelente em juntas acessíveis, de pequeno diâmetro e manuteníveis, e a ferramenta errada para juntas permanentes, enterradas, vibratórias ou superdimensionadas.

Normas e Conformidade a Solicitar

Uma conexão que atende a uma norma nomeada é um produto diferente de uma que apenas parece correta, e as normas são a abreviação do comprador para "isso vai encaixar e segurar". Para conexões de compressão em tubo de cobre, a norma europeia aplicável é a EN 1254-2, que cobre conexões com extremidades de compressão. O tubo em si é normalmente conforme EN 1057.

Onde a conexão cruza para uma rosca, essa rosca será BSP (rosca paralela ISO 228, ou BSPT cônica, usada na maior parte do mundo) ou NPT (rosca cônica americana) — e as duas não são intercambiáveis, então a norma da rosca deve corresponder ao mercado.

Para água potável, a norma do material é apenas metade. A conexão também precisa da aprovação para água potável reconhecida no mercado de destino — na América do Norte, isso é NSF/ANSI 61 para efeitos à saúde e NSF/ANSI/CAN 372 para teor de chumbo, e outros mercados têm seus próprios esquemas. Os requisitos variam por país, pelo papel do importador e se a linha transporta água que as pessoas bebem, então confirme a aprovação atual com o fornecedor e, para um projeto regulamentado, com a autoridade local, em vez de assumir que um certificado viaja.

A medida prática é colocar as normas na ordem de compra, não em um e-mail. Nomeie EN 1254-2 (ou a norma que seu mercado usa), o grau do latão, a norma da rosca e a aprovação para água potável se a linha precisar — então peça o relatório de teste e o certificado de material referentes a essa ordem.

Um fornecedor que pode fornecer ambos está vendendo um produto especificado; aquele que não pode está vendendo uma forma. A IFAN trabalha com padrões de tubos DIN/ISO e possui certificação CE e SGS, com aprovações regionais como SASO, SONCAP e NOM providenciadas sob solicitação para o mercado de destino.

Erros de Instalação que Causam Vazamentos

A maioria dos vazamentos em conexões de compressão não é culpa da conexão. São preparação e técnica, e se repetem das mesmas poucas maneiras. Conhecê-los vale mais para um comprador do que qualquer ficha técnica, porque são exatamente essas falhas que voltam como reclamações de garantia contra o seu contêiner.

• O corte não está quadrado. Um cortador de tubos deixa uma extremidade limpa e quadrada; uma serra de arco deixa um ângulo e uma rebarba. Se a extremidade do tubo não estiver quadrada, a virola encontra o tubo de um lado primeiro e sela do outro lado por último — um vazamento garantido. Corte quadrado e depois rebarba interna e externamente.
• O tubo está riscado ou fora de redondo. A virola sela contra a superfície externa do tubo. Um risco profundo, um amassado ou um tubo ovalado por uma curvatura apertada deixa um canal que a virola não consegue fechar. Use tubo limpo e redondo e deslize a conexão além de qualquer seção danificada.
• PTFE na superfície errada. Fita ou composto pertencem às roscas de um adaptador roscado apenas. Na porca de compressão ou virola, lubrifica a junta errada e pode impedir que a virola assente completamente. A vedação de compressão precisa de metal limpo e seco.
• Aperto excessivo. Mais voltas não significam uma vedação melhor — elas sobre-encravam a virola, endurecem-na por trabalho e podem rachar um anel fino ou distorcer o assento. Faça a junta firmemente; se vazar, um pequeno giro adicional é o limite antes de refazê-la com uma virola nova em vez de continuar apertando.
• Sem suporte perto da junta. Como a virola agarra em uma faixa curta, um tubo que flexiona sob seu próprio peso ou sob golpe de aríete pode afrouxar a junta ou puxá-la para fora. Prenda o tubo perto da conexão em qualquer trecho que se mova.
• Reutilizando uma virola mordida. Uma virola que já foi comprimida é endurecida por trabalho na forma da última junta. Ela não vedará de forma confiável em uma nova. Refações recebem uma virola nova — uma peça barata que evita um retorno caro.

O que a IFAN Verifica Antes de uma Conexão Sair da Fábrica

A IFAN fabrica conexões e válvulas para tubos desde 1993, em uma fábrica de 120.000 m² em Zhejiang, operando mais de 30 linhas automatizadas com forjamento, usinagem e laboratório de testes ISO próprios. As conexões de latão saem da mesma instalação, e a inspeção que decide se um lote é enviado é a parte que o comprador raramente vê, mas sempre paga. Aqui está o que está entre uma conexão acabada e o contêiner.

• Corpos forjados, não fundidos. Conexões com classificação de pressão são forjadas porque o forjamento consolida o grão do latão e fecha a porosidade interna que as fundições podem carregar — os vazios que se tornam caminhos de infiltração sob pressão. A diferença é a razão pela qual uma válvula forjada segura e uma fundição barata eventualmente sua. A nota da IFAN sobre válvulas de latão forjado vs. fundido explica a metalurgia.
• Certificado de material por lote. Cada lote de produção está vinculado a um certificado que identifica a liga — CW617N (aproximadamente 58% de cobre), DZR ou sem chumbo — com a análise química, garantindo que o grau especificado no pedido é exatamente o que está na caixa. Este é o documento que você deve exigir de qualquer fornecedor, pois é a única prova de que "latão" significa um metal específico.
• Verificação dimensional e de roscas. Corpos e porcas são verificados conforme o tamanho e o padrão de rosca do pedido — o diâmetro externo do tubo para o qual o anel foi usinado e calibradores BSP ou NPT em qualquer extremidade rosqueada. Uma conexão dimensionalmente correta veda; uma que esteja alguns centésimos fora, ou vaza ou não monta no local.
• Teste de pressão e estanqueidade. As conexões acabadas são testadas quanto a vazamentos sob pressão — tipicamente ar submerso em água ou teste hidrostático — para que um corpo poroso ou um assento defeituoso seja detectado no laboratório, e não dentro da parede do cliente. A pressão de teste exata é definida conforme a classificação da conexão e registrada contra o lote.

A IFAN vende estritamente business-to-business em volume de contêiner — sem varejo, sem vendas unitárias — com pedido mínimo de um contêiner e tamanhos mistos aceitos em um único pedido, amostras disponíveis antes do compromisso e documentação completa de exportação. Se você está especificando conexões de compressão em latão para um projeto ou estocando-as para um mercado, o próximo passo é uma cotação com base nos seus tamanhos, graus e padrões de rosca reais, em vez de um preço de tabela.

Conclusão

Uma conexão de compressão em latão só é tão boa quanto seu anel, sua liga e a preparação por trás dela. Dimensione conforme o diâmetro externo do tubo, escolha o grau para a água e o código, e exija corpos forjados com certificado de lote e teste de estanqueidade. Faça essas quatro coisas e a junta durará mais que o tubo ao redor.

Se você está adquirindo estas conexões para um projeto ou mercado, compare a faixa de tamanhos, o grau de latão e a documentação de teste entre fornecedores antes de pedir — e peça à IFAN uma cotação com base na sua especificação exata.
