Запорный вентиль PPR: что на самом деле скрывает пластиковый корпус

Закажите запорный клапан PPR у трех разных китайских поставщиков — и получите три разных изделия. Один отправит пластиковый корпус с рычажной рукояткой. Другой — пластиковый корпус с маховиком и латунным штоком. Третий — то, что в его собственном каталоге называется запорным клапаном, в той же коробке и по той же цене. Все три соответствуют одной и той же позиции заказа, и ни один из них не содержит подъемного клинового затвора, который подразумевается под словами "задвижка" во всех стандартах на металлические клапаны.

Эта вольность в названиях важнее, чем кажется, потому что решающим фактором для срока службы клапана является не форма рукоятки, а материал корпуса. Пластиковый корпус теряет допустимое давление с температурой гораздо быстрее, чем труба из того же материала: согласно ISO 16139, международному стандарту, разработанному специально для задвижек из термопластов, полипропиленовый корпус имеет коэффициент снижения 0,40 при 60 °C. Клапан с маркировкой PN10 допускает 4 бар в линии с температурой 60 °C, а не 10. Большинство страниц товаров, продающих такие клапаны, никогда не упоминают эту цифру или стандарт, из которого она взята.

Что такое задвижка PPR на самом деле

Задвижка в строгом смысле закрывается, опуская плоский или клиновидный диск через проход до упора в оба седла. Поверните маховик — задвижка поднимается; поверните обратно — опускается. Это механизм, который описывают слова, и именно поэтому задвижки требуют нескольких оборотов для управления, а не четверти оборота.

Теперь посмотрите, что на самом деле приходит в картонной коробке PPR. Два раструбных конца для сварки, литой полипропиленовый корпус и либо рычаг, поворачивающийся на 90 градусов, либо небольшой маховик, приводящий в действие короткий шток сжатия на уплотнительную шайбу. Версия с рычагом — это шаровой кран. Версия с маховиком ближе к клапану или запорному клапану — диск движется параллельно оси потока, а не поперек. Ни то, ни другое не является клиновой задвижкой. Промышленность сохранила это слово, потому что покупатели ищут его, и потому что в заказе на поставку «задвижка» стала означать одно: запорный клапан, который вы ввариваете в стояк PPR, чтобы отключить ответвление.

Это не педантизм, потому что механизм меняет то, что клапан выдерживает. Клиновая задвижка, удерживаемая наполовину открытой, создает высокую скорость потока на кромке седла, что разрушает уплотняющую поверхность — именно поэтому металлические задвижки имеют явное предупреждение против дросселирования. Стандарты ISO проводят то же различие для пластмасс: ISO 16139 охватывает термопластичные задвижки «предназначенные для запорной службы», в то время как ее родственный стандарт ISO 16135 для термопластичных шаровых кранов охватывает запорную службу и регулирующую службу. Если поставщик говорит вам, что их задвижка PPR подходит для регулирования потока, они описывают шаровой кран и называют его по-другому. Полностью открытое или полностью закрытое состояние — это конструктивное назначение, независимо от того, какая рукоятка установлена.

Еще одно различие, которое стоит уточнить заранее, поскольку оно определяет большую часть разброса цен, который вы увидите в котировках. Некоторые из этих клапанов полностью пластиковые — корпус, шток и диск отлиты из PP-R, уплотнены O-кольцом. Другие имеют пластиковый корпус с латунным или стальным сердечником, несущим седло и шток. IFAN производит оба типа: полностью пластиковая линейка выпускается как BK-257, BK-258 и BK-259 в диаметрах 20, 25 и 32 мм, а версии с металлическим сердечником находятся рядом с ними под той же серией PPR. В полностью пластиковой версии внутри нечему корродировать и нечему выщелачиваться. Версия с металлическим сердечником лучше сохраняет крутящий момент после многих лет бездействия. Какой из них вам нужен, зависит от того, будет ли клапан эксплуатироваться или забыт, и мы вернемся к этому ниже.

Продукт, к которому приводит ключевое слово: цельный пластиковый корпус с двумя раструбными концами для сварки и без выдвижного клина.

Стандарт, который никто не цитирует: ISO 16139

При поиске в этой категории товаров вам снова и снова будут показывать ISO 15874 и DIN 8077/8078. Это правильные стандарты — для труб и фитингов, где ISO 15874-3 охватывает раструбную сварку, электромуфтовую сварку и механические фитинги, а также фитинги с встроенными вставками. Это не стандарты на клапаны. Стандартом на клапаны является ISO 16139:2006, Промышленная арматура — Задвижки из термопластичных материалов, опубликованный в марте 2006 года и измененный Поправкой 1 в 2019 году. Он определяет конструкцию, функциональные характеристики, изготовление, соединение с трубопроводной системой, материалы корпуса и номинальное давление/температуру от −40 °C до +120 °C при сроке службы 25 лет. Также он определяет испытания.

Поправка 2019 года важна для тех, кто закупает два популярных типоразмера. В исходном перечне DN отсутствовал DN 32; Поправка 1 переписала его, включив DN 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 и 350. Классы давления: PN 6, PN 10, PN 16 и Class 150, с явным примечанием, что производитель может заявить иной DN или PN. Именно поэтому на рынке существуют PPR-клапаны PN20 и PN25 — это заявления производителя, выходящие за пределы перечисленных в стандарте классов, что допускается, но означает, что указанное на корпусе PN — это заявление изготовителя, и именно в техническом паспорте следует проверять, чем оно подкреплено.

Вот ловушка, в которую попадают закупочные команды в странах Персидского залива и Африки. Покупатели, которых приучили запрашивать европейский сертификат на строительные клапаны, запрашивают EN 13828, поскольку это стандарт на шаровые краны с ручным управлением для систем питьевого водоснабжения в зданиях.EN 13828:2025 охватывает DN от 6 до DN 100 при PN10 или PN16, с нормальной температурой распределения не более 65 °C и допустимыми кратковременными повышениями до 90 °C в течение одного часа. В пункте 5.1.2.1 также указано, что все части корпуса должны быть изготовлены из медного сплава или нержавеющей стали. Клапан с пластиковым корпусом не может соответствовать требованию, предписывающему металлический корпус. Поэтому, когда поставщик предоставляет вам сертификат EN 13828 на PPR-клапан, либо сертификат распространяется на другое изделие из его ассортимента, либо с ним что-то не так. Вместо этого запрашивайте ISO 16139 и протоколы испытаний по ISO 9393-2, которые его подтверждают.

Место установки клапана добавляет второй уровень требований. В ОАЭ путь на рынок проходит через Emirates Conformity Assessment Scheme, где назначенный уполномоченный орган проводит испытания и проверку сертификации, а затем загружает сертификат соответствия в национальную базу регистрации продукции; орган ОАЭ также входит в GCC Standardization Organization, поэтому наряду с ним применяются стандарты GSO, действующие во всем Совете сотрудничества арабских государств Персидского залива. Конкретные требования к сантехническому клапану варьируются в зависимости от продукта, проекта и роли импортера — уточняйте актуальный перечень у вашего уполномоченного органа или таможенного брокера до отправки контейнера, а не после. Линейка PPR от IFAN стандартно сертифицирована по DIN 8077/8078, ISO 15874, CE и SGS, а региональные одобрения, такие как SASO, SONCAP или NOM, оформляются по запросу; та же сертификационная документация, с которой поставляется PPR-продукция распространяется и на клапаны в составе партии.

Как пластиковый корпус влияет на номинальное давление

Этот раздел должен определять ваш заказ, и он основан на одной таблице внутри ISO 16139. Пункт 4.3 устанавливает максимально допустимое рабочее давление как PMA = f_r × PN, где f_r — это коэффициент снижения, определяемый по таблице 1 при температуре рабочей среды. Для корпуса из полипропилена коэффициент сохраняется на уровне 1,0 до 25 °C, затем снижается: 0,85 при 30 °C, 0,70 при 40 °C, 0,55 при 50 °C, 0,40 при 60 °C, 0,27 при 70 °C, 0,15 при 80 °C и 0,08 при 90 °C.

Вернемся к строке 70 °C. Для клапана с пластиковым корпусом PN16 в трубопроводе с температурой 70 °C допустимое давление составляет 4,32 бар. Стояки горячего водоснабжения в жилых комплексах в странах Персидского залива и Западной Африки обычно работают в диапазоне 55–60 °C после настройки и балансировки водонагревателя, что соответствует коэффициенту 0,40 — то есть 6,4 бар для того же клапана PN16. В многих городах давление в магистрали для зданий средней этажности значительно превышает этот показатель. Клапан не занижен по размеру; от него требуется работа, которую его собственный стандарт не допускает.

ISO 16139 прилагает к этой таблице предупреждение простым языком: эти значения не совпадают с соответствующими коэффициентами для труб и фитингов. Клапан снижает характеристики сильнее, чем труба, в которую он вваривается.

Это единственное примечание объясняет целый класс отказов на объектах. Проектировщик рассчитывает систему по таблицам для труб — где труба PPR PN20 действительно выдерживает 20 бар при 20 °C и остается работоспособной в горячем режиме десятилетиями — затем устанавливает клапаны с той же маркировкой PN и предполагает, что вся цепочка однородна. Это не так. Клапан является слабым звеном по конструкции, потому что литой корпус с проходом штока и уплотнением нельзя рассматривать как обычную экструдированную стенку. Именно поэтому страницы конкурентов, рекламирующие «рабочую температуру до 95 °C» для клапана PPR без указания стандарта на клапан, следует читать внимательно: 95 °C — это показатель класса аварийных ситуаций для трубопроводной системы, а при 90 °C коэффициент ISO для корпуса клапана из PP уже снижается до 0,08.

Практическое правило, вытекающее из этого: выбирайте PN клапана исходя из фактической температуры, а не из PN трубы. Для ветки горячей воды при 60 °C, которая должна выдерживать 8 бар, корпус PN10 дает 4 бар и выходит из строя, корпус PN16 дает 6,4 бар и также выходит из строя, а честным решением будет клапан с металлическим корпусом или снижение расчетного давления. Для ветки холодной воды при 25 °C тот же пластиковый корпус PN16 выдерживает полные 16 бар, и нет причин переплачивать. Система PPR от IFAN охватывает диапазон DN20–DN160 с PN12.5–PN25, так что сторона труб редко является ограничением — обычно ограничением является сторона клапана.

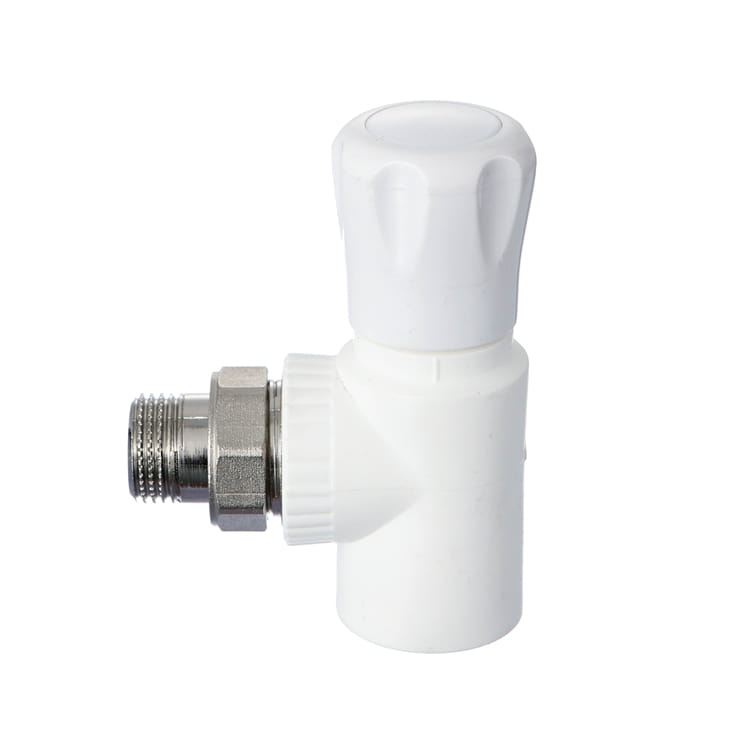

Цельнолитой корпус: проход штока и уплотнение — вот почему весь клапан несет коэффициент снижения для PP.

Подбор запорного клапана PPR: 25 мм и 32 мм

Два типоразмера, которые реально заказывают, — это 25 мм и 32 мм, и они не взаимозаменяемы ни в каком значимом смысле. 25 мм питает группу сантехприборов или отдельное ответвление стояка. 32 мм питает этаж, небольшой стояк в квартире или магистраль для полива. Цифра — это наружный диаметр трубы, который принимает раструб, и именно так труба и продается — то есть клапан на 25 мм сваривается с трубой 25 мм и ни с чем другим.

Что часто сбивает с толку — это резьбовая сторона. В линейке запорных клапанов IFAN коды идут 104-77 при 20×1/2F, 104-78 при 25×3/4F и 104-79 при 32×3/4F. Обратите внимание на последние два: раструб увеличивается с 25 до 32 мм, но внутренняя резьба остается 3/4 дюйма на обоих. Подрядчик, который заказывает клапаны 32 мм, ожидая резьбу 1 дюйм для соединения с патрубком коллектора на 1 дюйм, останется на объекте с мешком переходников. Соответствующая линейка запорных клапанов, коды 1031-147–1031-152, повторяет ту же схему и переходит на 1F только на 40 мм, затем 1-1/4F на 50 мм и 1-1/2F на 63 мм. Проверяйте колонку резьбы, а не только миллиметры.

Колонка стенки — это труба, к которой приваривается клапан, и она определяет, сколько материала доступно для сварного соединения. При 25 мм труба PN20 имеет стенку 4.2 мм, а PN25 — 5.1 мм; при 32 мм они становятся 5.4 мм и 6.5 мм соответственно. PN20 — это SDR6, а PN25 — SDR5 — соотношение диаметра к стенке, которое сохраняется для всех размеров. Более толстая стенка более прощает слегка увеличенное время нагрева, что является одной из причин, почему запас PN25 лучше выдерживает неопытные бригады на площадке. Полная лестница размеров от DN20 до DN160 приведена в нашем справочнике по размерам PPR труб, если вы составляете спецификацию, а не единичный заказ.

Один чисто коммерческий момент, который стоит реальных денег при контейнерной поставке. Эти клапаны отгружаются по 0.036 CBM за картон для диапазона 20–32 мм, 50 штук в картоне. Паллета клапанов 32 мм и паллета клапанов 25 мм занимают одинаковый объем — объем определяется картоном, а не клапаном. Так что соблазн стандартизировать один размер для упрощения упаковочного листа не экономит на фрахте и стоит вам переходников на объекте. Заказывайте размеры, указанные в чертежах. Если вы смешиваете размеры в одной поставке, линейка PPR от IFAN насчитывает более 3 000 SKU при минимальном заказе от одного контейнера, так что сбалансированная смесь не требует полной загрузки одного наименования.

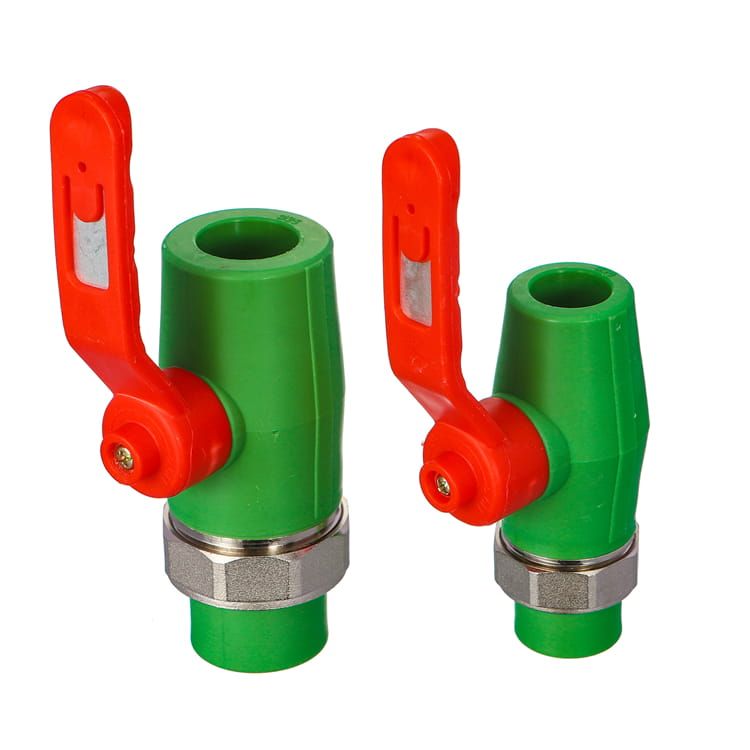

Два размера раструба, один размер резьбы: несоответствие, которое превращает поставку в закупку переходников.

Какой PPR клапан подходит для вашей линии

Четыре изделия претендуют на одно и то же место в системе PPR, и честный ответ: одно из них побеждает в большинстве случаев. Если клапан будет эксплуатироваться более двух раз в год, покупайте шаровой кран. Четверть оборота, надежное перекрытие, седло, которое либо герметизирует, либо видимо нет, и шток, который выдерживает пять лет забвения, а затем резкое открытие. Цельнопластиковый маховиковый тип дешевле и легче, и у него есть реальное применение — но это не точка изоляции для обслуживания, которую кому-то придется перекрывать в спешке в полночь.

Аргумент медленного закрытия для маховикового типа стоит воспринимать серьезно, а не отвергать. Резкое закрытие шарового крана на длинной трассе 32 мм создает скачок давления, а повторяющиеся скачки — это причина, по которой сварные соединения ниже по потоку начинают протекать через годы. Маховик требует нескольких оборотов, что растягивает закрытие на секунды, а не на долю секунды. На нагнетательном ирригационном коллекторе или длинной горизонтальной магистрали это реальная инженерная причина выбрать более медленный клапан — а не компромисс. В санузле для изоляции это просто медленнее.

Обратите внимание, что PPH задвижка — это совсем другое изделие. Она имеет размеры в дюймах — 701-54 на 1/2" и 701-55 на 3/4" — и соединяется резьбой, а не сваркой, поэтому она предназначена для резьбовых промышленных и ирригационных работ, а не для сварных PPR стояков. Она также поставляется в большей плотности: 100 штук в коробке для 1/2" против 50 для сварных клапанов, при объеме 0,0272 м³. Если ваш проект полностью на PPR, покупайте сварную версию и сохраняйте систему однородной. Смешивание резьбовых соединений в сварной системе возвращает именно те механические соединения, для устранения которых и была выбрана сварка.

Смотрите полный ассортимент PPR клапанов с артикулами

Написано для дистрибьюторов и подрядчиков, заказывающих контейнерными объемами со смешанными размерами — не для розничных единичных продаж. Каждый код содержит размер раструба, размер резьбы, количество в упаковке и объем в м³, так что вы можете рассчитать стоимость перевозки до принятия решения.

Смотреть каталог PPR

Что проверить перед приемкой контейнера с PPR клапанами

ISO 16139 предоставляет вам бесплатный контрольный список, поскольку таблица 2 измененного стандарта разделяет обязательную информацию на ту, что должна быть нанесена на клапан, и ту, что может быть указана только в техническом паспорте. На клапане должны быть указаны: DN, PN или класс, материал корпуса, идентификация производителя и производственный код или дата изготовления. Только в техническом паспорте: номинальные значения давления/температуры и номер самого стандарта. Материал седла и уплотнения также должен быть указан на клапане, а любые ограничения по рабочей температуре должны быть указаны в техническом паспорте.

Перечитайте это разделение, потому что именно оно вам пригодится. Номинальные значения давления/температуры — то, что говорит вам, что клапан рассчитан только на 4 бар при 60 °C — по закону может отсутствовать на изделии. Таким образом, клапан может быть полностью соответствующим требованиям, полностью маркированным и при этом ничего не сообщать о своем температурном пределе, если у вас нет технического паспорта. Покупатели, которые проверяют только литье, проверяют лишь половину требований, не содержащую риска.

Пять проверок, которые выявляют реальные проблемы

• Читаемость маркировки корпуса: DN, PN, материал и производственный код должны быть читаемы на литье, а не на наклейке. Наклейка — это не маркировка, и она отклеивается во влажном контейнере.
• Технический паспорт, запрашиваемый по номеру стандарта: запросите технический паспорт ISO 16139 с указанием номинальных значений давления/температуры и ограничения рабочей температуры. Если поставщик вместо этого присылает сертификат на трубу, он не понял вопроса.
• Состав уплотнения, указанный в письменной форме: стандарт требует, чтобы материал седла и уплотнения был указан, но не предписывает, какой именно состав. Поэтому ваша задача — получить состав уплотнительного кольца, указанный в техническом паспорте, а не предполагать — уплотнение, а не корпус, обычно выходит из строя первым на горячей линии.
• Заявление о проходном сечении: полнопроходной клапан по ISO 16139 означает проходное сечение не менее 90% от DN в миллиметрах. Все, что меньше, — это редуцированный проход, и для редуцированного прохода производитель должен указать коэффициент потери давления или минимальный диаметр прохода. Молчание по обоим пунктам означает, что никто ничего не измерял.
• Усилие на маховике: пункт 4.6.5 ограничивает усилие на рычаге или ободе маховика, необходимое для открытия и полного закрытия клапана, рабочим усилием по EN 12570 и требует, чтобы все функциональные детали оставались работоспособными после приложения этого усилия. Закройте и откройте образец вручную. Если для этого нужно две руки в холодном состоянии, то в горячем понадобится ключ.

На стороне завода ISO 16139 устанавливает планку, которая выше, чем думает большинство покупателей: пункт 4.6.3 требует проверки герметичности седла и сальника на всех готовых клапанах с помощью испытаний по ISO 9393-2Не выборка по AQL — все изделия. Испытание седла длится 60 секунд при 0,5 бар с воздухом внутри и водой снаружи, плюс 15 секунд при 1,1 × PN с водой внутри для всего до DN 200, все при 20 ± 2 °C. Испытание уплотнения длится 15 секунд при 1,5 × PN для DN 50 и ниже. Максимальное испытательное давление ограничено PN + 5 бар. За ними следует испытание корпуса для PP-R клапана в течение одного часа при 3,2 × PN против расчетного напряжения 5 МПа, а испытание на долговременную прочность всего клапана длится 1000 часов при 1,52 × PN.

Это цифры, которые нужно указать в письме поставщику. «Вы проводите испытания давлением?» — все ответят «да». «Вы проводите 100% испытания седла и уплотнения по ISO 9393-2 и можете отправить протокол 1000-часовых испытаний при 1,52 × PN для этого артикула?» — это отделит завод с лабораторией от торговой компании со складом. IFAN производит с 1993 года на заводе площадью 120 000 м² в провинции Чжэцзян, имея собственное литье под давлением, собственную мастерскую по изготовлению пресс-форм и испытательную лабораторию ISO, и каждая партия PPR поставляется с сертификатом партии на 100% первичный материал PP-R 100 — это документация, которая делает возможным ответ на второй вопрос. Если вы все еще составляете шорт-лист, наша страница поставщика PPR описывает, что включает аудит завода и процесс отбора проб перед размещением заказа.

Гибридный корпус: проверяйте отдельно маркировку на пластике и форму резьбы на вставке.

Монтаж без повреждения уплотнения

PPR клапан сваривается так же, как муфта, с одним дополнительным правилом, которое монтажники часто нарушают: клапан должен быть полностью открыт во время сварки. Раструб находится в миллиметрах от седла и штока, и тепло распространяется. Если сварить закрытый клапан, можно деформировать седло относительно шара или диска, а затем обнаружить это при пусконаладке, когда клапан не откроется или не будет герметизировать.

Параметры сварки такие же, как для остальной системы. Нагрев примерно до 260 °C, время нагрева зависит от диаметра — около 5 секунд для DN20, около 7 для DN25, больше с увеличением толщины стенки. Сначала отметьте глубину раструба на трубе, чтобы знать, что труба вставлена полностью, и не поворачивайте при вставке. Опасный отказ — перегрев, а не недогрев: если держать соединение на нагревателе слишком долго, расплав обугливается, что дает сварной шов, который выглядит идеально, но через месяцы выходит из строя под давлением. Именно поэтому более толстая стенка PN25 легче для новой бригады. Полная последовательность, включая ошибки, которые приводят к соединению, проходящему визуальный контроль, а затем протекающему, приведена в нашем руководстве по сварке и монтажу PPR.

Практический пример: изоляция одного этажа шестиэтажного дома

Возьмем конкретный случай, который можно использовать повторно. Шестиэтажный жилой дом, стояк холодной воды PPR 32 мм, ответвления 25 мм к каждой квартире, давление в магистрали 6 бар, холодная вода 25 °C, и требование, чтобы любой отдельный этаж можно было изолировать без слива воды из здания.

При 25 °C коэффициент для PPR составляет 1,0, поэтому корпус из пластика PN16 выдерживает полные 16 бар при рабочем давлении 6 бар — с запасом, и нет оснований переплачивать за металл здесь. Шесть этажных клапанов диаметром 32 мм означают шесть изделий кода 104-79, и обратите внимание на резьбу 3/4F, чтобы хвостовики коллектора были заказаны под неё, а не переделаны. Каждая квартирная ветка берёт клапан 25 мм, код 104-78, и при, скажем, четырёх квартирах на этаж это 24 штуки. Итого 30 клапанов, что при 50 штуках в картоне — это одна картонка 32 мм и одна 25 мм, 0,072 CBM объёма в упаковочном листе. Оба типа клапанов привариваются полностью открытыми. Этажные клапаны ставятся на стороне стояка тройника, а не на ответвлении, иначе вы не сможете отключить этаж, не убив при этом стояк выше.

Теперь измените один параметр и посмотрите, как ответ перевернётся. Сделайте горячий стояк 60 °C вместо холодного. Коэффициент падает до 0,40, корпусу PN16 разрешено 6,4 бара, рабочее давление 6 бар, и вы сидите в пределах 0,4 бара запаса в системе, которая будет испытывать гидроудары каждый раз при закрытии клапана. Это не спецификация, это подбрасывание монетки. На горячем стояке вы покупаете шаровой клапан с латунным сердечником или снижаете расчётное давление редукционным клапаном выше по потоку. То же здание, тот же чертёж, другой клапан — потому что температура изменилась.

Заключение

Фраза «PPR задвижка» скрывает два решения, которые на самом деле важны: пластиковый корпус или металлический сердечник, и при какой температуре работает линия. Ошибётесь со вторым — и номер PN, выдавленный на корпусе, станет фикцией: пластиковый клапан PN16 — это компонент на 4,32 бара при 70 °C, и ISO 16139 говорит об этом в таблице, которую большинство поставщиков вам не показывают. Ошибётесь с первым — и вы поставите клапан, который не любит, когда его эксплуатируют, в единственную точку системы, где кому-то нужно это делать.

Если вы специфицируете, а не просто покупаете, самый быстрый полезный шаг — написать температуру теплоносителя рядом с каждым клапаном на чертеже и делать дератирование от неё. Если вы закупаете контейнерную партию и хотите, чтобы артикулы, размеры резьбы и данные по упаковке были выровнены с вашей спецификацией, это разговор, который стоит провести до заказа, а не после того, как клапаны приедут.
