بي إي 100 مقابل بي إي 80: شرح درجات أنابيب البولي إيثيلين عالي الكثافة

PE100 وPE80 هما درجتان من البولي إيثيلين ستجدهما مذكورتين لأنابيب HDPE، والفرق بينهما ليس تسويقيًا — بل هو خاصية مادية قابلة للقياس تغير سمك الجدار والوزن والتكلفة لكل أنبوب تشتريه. اختر PE80 حيث تتطلب المواصفات PE100 وقد تكون أقل من التصنيف المطلوب؛ ادفع ثمن الدرجة الخاطئة وتحمل تكلفة لم تكن بحاجة إليها. يشرح هذا الدليل معنى الأرقام، ولماذا أصبح PE100 الخيار الافتراضي لأنابيب الضغط، وأين لا يزال PE80 مستخدمًا، وكيف تؤثر الدرجة مباشرة على تصنيف SDR والضغط الذي تطلبه.

لمعرفة كيف تتناسب درجة المادة مع النظام بأكمله — الأحجام وSDR والتوصيل — راجع الدليل الكامل لأنابيب HDPE.

إذا كنت تحدد الأبعاد إلى جانب الدرجة، فاقرأه مع دليل أحجام HDPE وSDR — تعمل الدرجة وSDR معًا لتحديد تصنيف الضغط.

ما يعنيه الرقم فعليًا

الرقمان "80" و"100" ليسا رموز منتجات عشوائية — بل هما قيمة MRS للمادة، أو الحد الأدنى المطلوب للمقاومة، معبرًا عنها بوحدات تتوافق مع الميغاباسكال. مادة PE80 لها MRS بقيمة 8.0 MPa؛ بينما مادة PE100 لها MRS بقيمة 10.0 MPa. يتم اشتقاق MRS من اختبارات القوة الهيدروستاتيكية طويلة الأمد: حيث تُحفظ العينات تحت الضغط عند درجات حرارة مضبوطة لآلاف الساعات، ويتم استقراء البيانات لعمر تصميمي يبلغ 50 عامًا لتحديد الإجهاد الذي يمكن للمادة تحمله بأمان. قيمة MRS الأعلى تعني أن البوليمر يمكنه تحمل إجهاد أكبر على مدى هذا العمر الافتراضي.

هذا الرقم الواحد يحدد كل شيء في المراحل اللاحقة. نظرًا لأن PE100 مصنفة لتحمل إجهاد أعلى، فإن أنبوب PE100 يصل إلى فئة ضغط معينة بجدار أرق من أنبوب PE80 من نفس القطر. الجدار الأقل يعني راتينج أقل، ووزنًا أقل، وعادةً — تكلفة تركيب أقل لنفس المهمة. هذا هو السبب وراء انتقال الصناعة إلى PE100.

كيف تحدد الدرجة تصنيف الضغط

الضغط الذي يتحمله الأنبوب يأتي من معادلة ISO 12162 / ISO 4427: P = (20 × MRS) ÷ [C × (SDR − 1)]، حيث MRS هي قوة الدرجة، SDR هي نسبة القطر إلى سمك الجدار، و C هو معامل التصميم (عادة 1.25 للمياه). نظرًا لأن MRS تقع في أعلى المعادلة، فإن الدرجة الأعلى ترفع تصنيف الضغط مباشرة. ببساطة: عند نفس SDR، يحمل PE100 ضغطًا أكبر من PE80؛ وللوصول إلى نفس الضغط، يمكن لـ PE100 استخدام SDR أعلى (جدار أرق) مقارنة بـ PE80.

SDR	ضغط PE80	ضغط PE100
SDR17	PN8 (8 بار)	PN10 (10 بار)
SDR13.6	PN10 (10 بار)	PN12.5 (12.5 بار)
SDR11	PN12.5 (12.5 بار)	PN16 (16 بار)
SDR9	PN16 (16 بار)	PN20 (20 بار)

النمط ثابت: عند أي SDR معين، يوفر PE100 تقريبًا فئة ضغط واحدة أكثر من PE80. هذه هي القيمة العملية الكاملة للدرجة الأعلى.

لماذا أصبح PE100 هو الخيار الافتراضي

كان PE80 هو الدرجة الأساسية المستخدمة لعقود، لكن كيمياء الراتنج تحسنت. تم تصميم راتنجات PE100 ثنائية النسق الحديثة ببنية جزيئية تجمع بين الصلابة العالية والمقاومة القوية لنمو الشقوق البطيء — وهو الانتشار البطيء للشقوق الصغيرة التي كانت تاريخيًا تحد من عمر أنابيب البولي إيثيلين. وهذا يمنح PE100 كلاً من MRS أعلى ومتانة أفضل على المدى الطويل، لذا فهو يتحمل ضغطًا أكبر ويقاوم الأحمال النقطية وتركيزات الإجهاد (من الحجارة في طبقة التأسيس، على سبيل المثال) بشكل أفضل من الدرجات الأقدم.

التأثير التجاري واضح ومباشر. لنفس الضغط والقطر، يحتاج PE100 إلى مواد أقل، لذا على الرغم من أن سعر الراتنج أعلى قليلاً لكل كيلوغرام، فإن الأنبوب النهائي غالبًا ما يكون أخف وزنًا وتنافسيًا أو أرخص — ويمكن أيضًا تشغيله بضغط أعلى من أنبوب PE80 بنفس الأبعاد. بالنسبة لخطوط نقل وتوزيع المياه والغاز الجديدة، أصبح PE100 الآن المواصفة القياسية في معظم أنحاء العالم.

أين لا يزال PE80 مستخدمًا

لم يختفِ PE80. لا يزال شائعًا في أنابيب الخدمة ذات الأقطار الصغيرة، وفي بعض شبكات توزيع الغاز حيث تحدد المعايير والممارسات القديمة استخدامه، وأينما تم بناء نظام قائم باستخدام PE80 ويحتاج إلى مواد مطابقة للتوسعات أو الإصلاحات. في التطبيقات منخفضة الضغط، قد لا توفر القوة الإضافية لـ PE100 فائدة عملية، لذا يمكن أن يكون PE80 الخيار الاقتصادي والصحيح. المفتاح هو اتباع مواصفات المشروع: إذا كانت تتطلب PE80، فإن توفير PE100 ليس تلقائيًا "أفضل" — بل يجب أن يتطابق مع التصميم والتجهيزات.

PE100-RC: الخطوة التالية للأعلى

إلى جانب PE100 القياسي، يأتي PE100-RC (المقاوم للشقوق)، وهو متغير يتمتع بمقاومة أكبر لنمو الشقوق البطيء والتحميل النقطي. يتم تحديده لطرق التركيب الصعبة — التركيب بدون حفر، والحفر الاتجاهي، والتركيب بدون طبقة رملية، حيث يتم سحب الأنبوب على أرض خشنة أو يتحمل مباشرة ردمًا حجريًا. إذا كان مشروعك يستخدم طرقًا بدون حفر أو طبقة أساس صعبة، فإن PE100-RC يستحق الاستفسار عنه؛ أما بالنسبة لأعمال الخندق المفتوح التقليدية مع طبقة أساس مناسبة، فإن PE100 القياسي يكون كافيًا عادةً.

مطابقة الدرجة عبر النظام

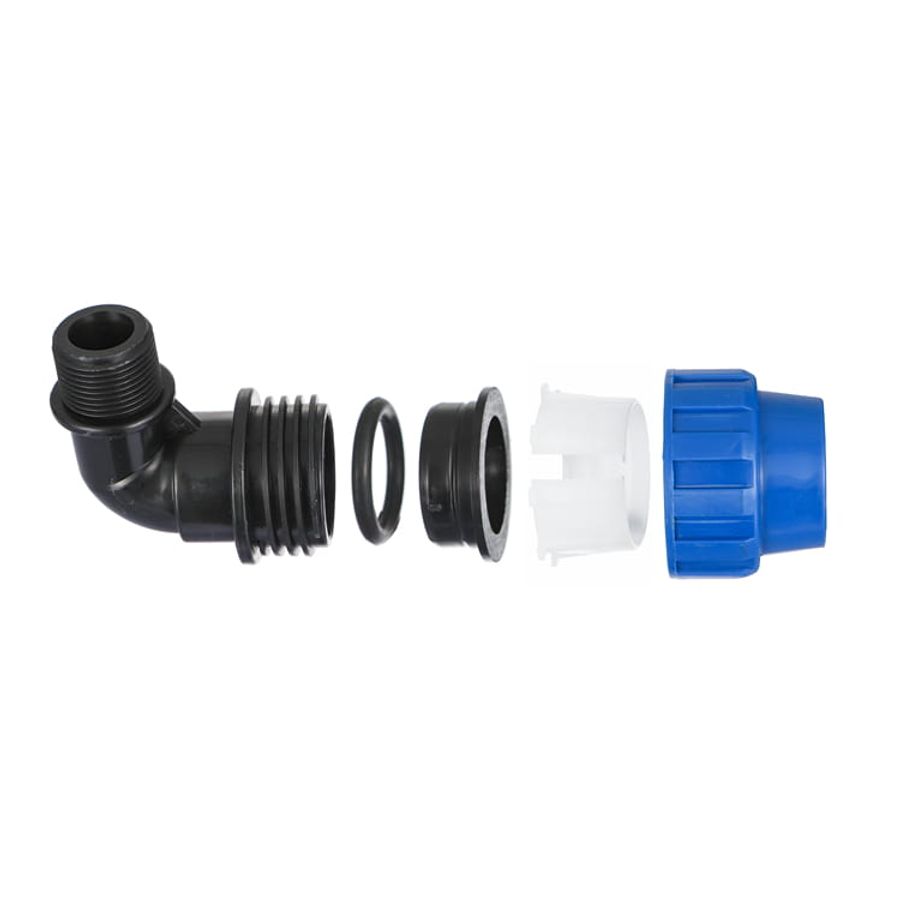

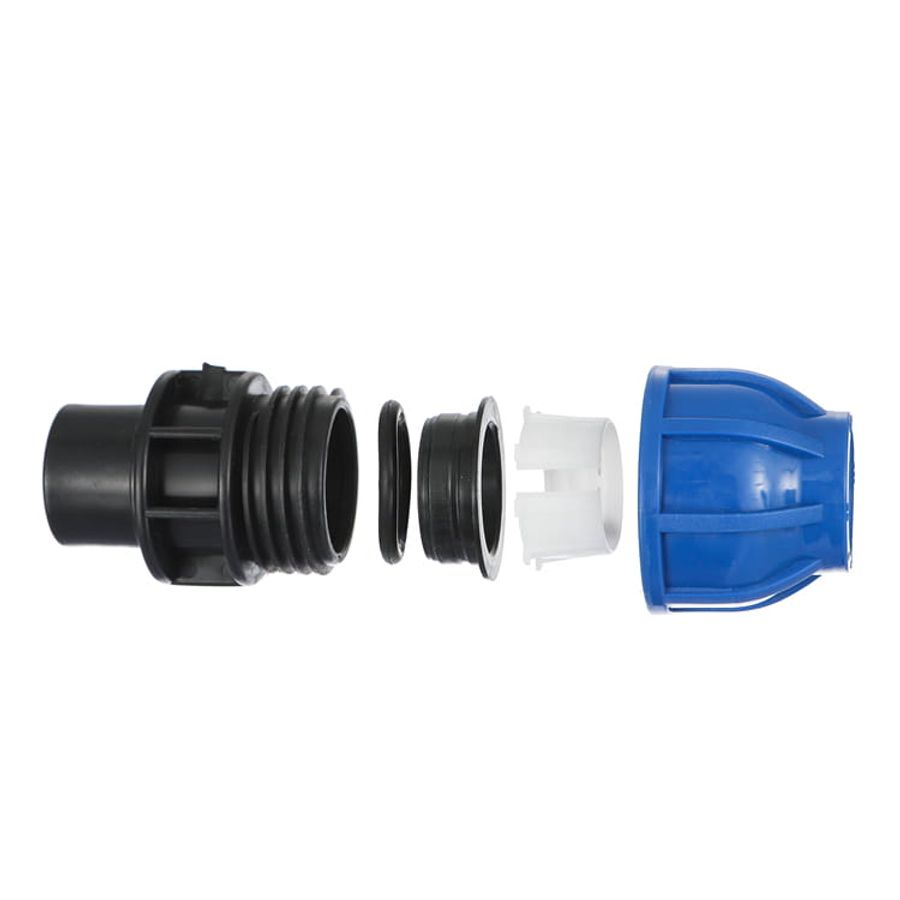

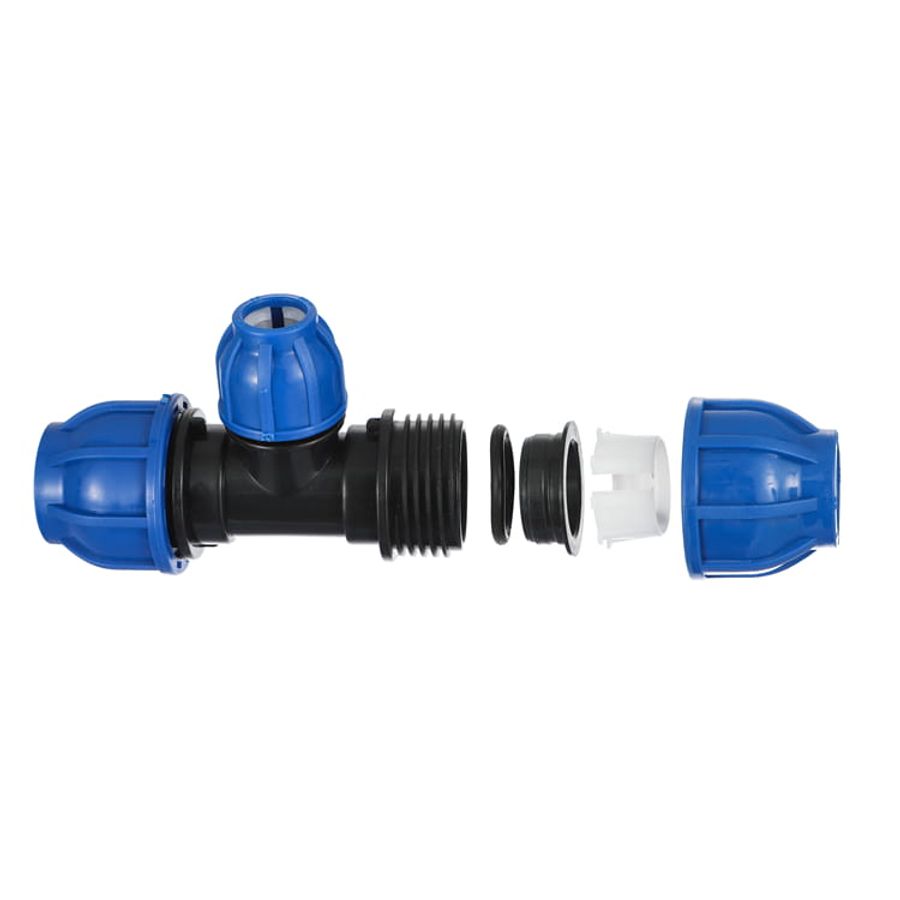

يجب أن يتشارك الأنبوب والوصلات الملحومة به نفس الدرجة. يؤدي لحام أنبوب PE100 مع وصلة PE80 (أو العكس) إلى ذوبان غير متساوٍ ومفصل غير موثوق، لأن الراتينجين لهما سلوك اندماج مختلف قليلاً. يطبع المصنعون الموثوقون الدرجة — PE80 أو PE100 — مباشرة على الأنابيب والوصلات، إلى جانب SDR والمعيار، حتى تتمكن من تأكيد التطابق في الموقع. عند الطلب، حدد الدرجة بوضوح واشترِ الأنابيب والوصلات من مصدر يضمن تطابقها؛ الطريق الأكثر أمانًا هو مورد واحد مؤهل للنظام بأكمله. قبل الالتزام، من المفيد معرفة كيفية التحقق من الشركة المصنعة التي يمكنها دعم ادعاء الدرجة بشهادة.

الوزن والنقل والتكلفة الإجمالية

الجدار الأرق الذي يتطلبه PE100 لضغط معين يحقق وفورات إضافية تتجاوز تكلفة الراتنج. الأنبوب الأخف أرخص في الشحن - وهو عامل مهم عند شحن حاويات من الأنابيب كبيرة القطر عبر الحدود - وأسهل في المناولة في الموقع، مما يقلل من تكاليف التركيب. في المشاريع الكبيرة، يمكن أن يكون الفرق في الحمولة بين مواصفات PE80 و PE100 لنفس الغرض كبيرًا، ويظهر ذلك في كل من السعر المسلّم ومتطلبات الرافعة والمناولة.

لهذا السبب، فإن مقارنة الدرجات على أساس السعر لكل كيلوغرام فقط هي مضللة. راتنج PE100 يكلف أكثر قليلاً لكل كيلوغرام، لكنك تحتاج إلى كيلوغرامات أقل لنفس تصنيف الضغط، لذلك فإن تكلفة الأنبوب النهائي لفئة ضغط معينة غالبًا ما تكون مساوية أو أقل من PE80 - حتى قبل حساب وفورات الشحن والمناولة. قارن التكلفة لكل متر عند فئة الضغط المطلوبة، وليس سعر الراتنج الخام. للحصول على الصورة الكاملة للأبعاد وراء هذه الحسابات، يوضح دليل الأحجام و SDR كيفية اشتقاق سمك الجدار.

قراءة الدرجة على الأنبوب

يحمل كل أنبوب HDPE مطابق خطًا مطبوعًا على طوله، وتكون الدرجة جزءًا منه. يقرأ الوسم النموذجي شيئًا مثل: الشركة المصنعة، "PE100"، "SDR11"، "PN16"، القطر، المعيار (مثل ISO 4427)، وتاريخ الإنتاج أو الدفعة. الدرجة و SDR معًا هما ما تتحقق منهما لتأكيد أن الأنبوب يطابق طلبك — الأنبوب المطبوع عليه "PE80 SDR11" هو فئة ضغط مختلفة عن الأنبوب المطبوع عليه "PE100 SDR11"، حتى لو كانت الأبعاد متطابقة ظاهريًا. إذا كانت الطباعة مفقودة أو غير مقروءة أو تخلو من الدرجة، تعامل مع الأنبوب على أنه غير موثوق ولا تقم بلحامه في خط ضغط.

أخطاء اختيار الدرجة التي يجب تجنبها

افتراض أن "PE100" وحدها تحدد الضغط. الدرجة ليست سوى نصف المعادلة — فـ SDR هو الذي يحدد سمك الجدار. "PE100" بدون SDR لا تخبرك شيئًا عن الضغط الذي يتحمله الأنبوب. حدد دائمًا كليهما.

استبدال الدرجات لتحقيق سعر معين. تقديم عرض سعر باستخدام PE80 مقابل مواصفات PE100 لتبدو أرخص يترك المشتري في حالة تقييم أقل من المطلوب. إذا بدا سعر المورد منخفضًا بشكل غير معتاد، تأكد من تطابق الدرجة مع المواصفات قبل المقارنة.

خلط الدرجات عبر وصلة منصهرة. كما تمت تغطيته أعلاه، لا تندمج PE100 وPE80 بشكل موثوق مع بعضهما البعض. النظام المختلط هو نظام ذو جودة مختلطة.

تجاهل طريقة التركيب. بالنسبة للتركيب بدون حفر خندق أو بدون طبقة رملية، قد لا يكون PE100 القياسي كافيًا — PE100-RC هي الدرجة المصممة لتحمل تلك الظروف القاسية. اختيار الأنبوب بناءً على الضغط فقط وتجاهل كيفية وضعه في الأرض هو خطأ شائع.

المعايير والشهادات

كلا الدرجتين مشمولتان بنفس مجموعة المعايير — ISO 4427 للمياه، ISO 4437 وEN 1555 للغاز — والتي تحدد الأبعاد، وفئات الضغط، ونظام الاختبار لكل منهما. ما يختلف هو تصنيف الراتينج، وهذا التصنيف لا يكون ذا معنى إلا إذا كان مدعومًا بالاختبارات. تصنيف MRS الذي يفصل PE100 عن PE80 يأتي من اختبار الضغط الهيدروستاتيكي طويل الأمد وفقًا لـ ISO 9080، لذا يمكن للمورد الموثوق أن يشير إلى تصنيف الراتينج وشهادة مطابقة الأنبوب، وليس مجرد طباعة "PE100" على الحائط. بالنسبة لمياه الشرب، ابحث عن الموافقة ذات الصلة بمياه الشرب إلى جانب معيار الضغط. تعامل مع أي ادعاء بدرجة دون شهادة قابلة للتحقق خلفه على أنه غير مثبت، مهما كان ما هو مطبوع.

زاوية الاستدامة

نظرًا لأن PE100 يؤدي نفس المهمة باستخدام مواد أقل، فإنه يحمل ميزة بيئية هادئة: راتينج أقل لكل متر يعني طاقة مدمجة أقل ومواد خام أقل لنفس طول الخط الرئيسي. إلى جانب العمر الطويل للبولي إيثيلين وسلامة الوصلات المندمجة الخالية من التسرب، يساهم اختيار الدرجة في مقاييس دورة الحياة وفقدان المياه التي تظهر بشكل متزايد في المناقصات العامة. في المشاريع التي يتم تقييمها وفقًا لمعايير دورة الحياة، فإن تحديد PE100 (أو PE100-RC حيث يتطلب التركيب ذلك) هو نقطة سهلة يمكنك كسبها — تحصل على الأداء الأعلى وكفاءة المواد في نفس القرار.

PE80 وPE100 وHDPE: توضيح التسميات

كثيرًا ما يسأل المشترون عما إذا كان PE80 هو نفسه HDPE، أو كيف يتناسب MDPE مع هذه التصنيفات. ينشأ الالتباس من الخلط بين نظامين مختلفين للتسمية. يصف كل من "HDPE" و"MDPE" البوليمر الخام حسب الكثافة. بينما يصف كل من PE80 وPE100 مركب الأنبوب النهائي حسب القوة طويلة الأمد (MRS). أحدهما يتعلق بالبلاستيك؛ والآخر يتعلق بمقدار الضغط الذي يمكن أن يتحمله أنبوب مصنوع منه لمدة 50 عامًا. يمكن أن يحمل الأنبوب كلا التصنيفين في آن واحد.

فئة الكثافة مقابل درجة القوة

التصنيف	ما يصفه	الكثافة النموذجية (جم/سم³)	درجة القوة المعتادة
MDPE	بولي إيثيلين متوسط الكثافة	0.926 – 0.940	PE80
HDPE	بولي إيثيلين عالي الكثافة	0.940 – 0.965	PE80 أو PE100
PE80 (درجة)	مركب أنبوب MRS 8.0 MPa	MDPE أو HDPE أقدم	—
PE100 (درجة)	مركب أنبوب MRS 10.0 MPa	HDPE (ثنائي النسق)	—

من الناحية العملية: معظم أنابيب PE80 المباعة اليوم هي مركب MDPE، ولهذا السبب تبدو ملفات PE80 أكثر مرونة على البكرة. PE100 هو دائمًا راتنج HDPE عالي الكثافة ثنائي النسق، ولهذا السبب يأتي على شكل أطوال مستقيمة أكثر صلابة بأقطار أكبر. لذا، فإن المقارنة بين "PE80 مقابل HDPE" ليست مقارنة عادلة حقًا — PE80 هي درجة قوة، وHDPE هي عائلة مواد، وPE100 هي درجة HDPE عالية القوة التي حلت محل معظم PE80 في مشاريع الضغط الجديدة. للحصول على صورة أوسع عن المواد، راجع الدليل الكامل لأنابيب HDPE.

SDR، فئة الضغط والإجهاد التشغيلي، مع أمثلة محسوبة

معادلة الضغط لا تروي سوى نصف القصة حتى يتم إدخال عامل الأمان. وفقًا لمعيار ISO 12162، فإن الإجهاد التشغيلي (التصميمي) هو MRS مقسومًا على معامل التصميم C. بالنسبة للمياه الباردة الصالحة للشرب، تبلغ قيمة C 1.25، وبالتالي فإن أنبوب PE100 مصمم لإجهاد يبلغ 10.0 ÷ 1.25 = 8.0 ميجا باسكال، بينما يبلغ إجهاد PE80 8.0 ÷ 1.25 = 6.4 ميجا باسكال. هذا الفرق البسيط في الإجهاد المسموح هو بالضبط السبب في أن PE100 يحقق فئة ضغط إضافية واحدة تقريبًا عند نفس SDR.

الإجهاد التشغيلي عند C = 1.25 (المياه)

الدرجة	MRS (ميجا باسكال)	معامل التصميم C	الإجهاد التشغيلي σₛ (ميجا باسكال)
PE80	8.0	1.25	6.4
PE100	10.0	1.25	8.0

جدول كامل لتحويل SDR إلى فئة PN (مياه باردة، 20 درجة مئوية)

SDR	تصنيف PE80	تصنيف PE100
7.4	PN 20	PN 25
9	PN 16	PN 20
11	PN 12.5	PN 16
13.6	PN 10	PN 12.5
17	PN 8	PN 10
21	PN 6	PN 8
26	PN 5	PN 6

عند النظر عبر أي صف، نجد أن PE100 متقدم بخطوة واحدة: عند SDR 11 تحصل على PN 16 بدلاً من PN 12.5، وعند SDR 17 تحصل على PN 10 بدلاً من PN 8. هذا يعني فئة ضغط إضافية مجانية لنفس سمك الجدار، أو خيار تحديد جدار أرق وأخف وأرخص لنفس المهمة. عندما تتطلب المهمة أيضًا تشغيلًا ساخنًا، تذكر أن هذه التصنيفات تفترض مياهًا بدرجة حرارة 20 درجة مئوية؛ فوق ذلك، ينطبق عامل تخفيض، وهو ما يغطيه دليل معايير أنابيب HDPE بالتفصيل.

ما مدى صلابة PE100-RC حقًا (أرقام NPT)

يحمل PE100-RC نفس MRS البالغ 10.0 MPa ونفس فئات الضغط مثل PE100 القياسي، لذلك في ورقة البيانات يبدو الاثنان متطابقين. الفرق هو مقاومة انتشار الشقوق البطيئة — المدة التي يتحملها الأنبوب تحت حمل نقطي أو خدش قبل أن ينتشر الشق. يتم قياس ذلك، وليس تسويقه، والفجوة كبيرة بما يكفي لتغيير كيفية تركيب الأنبوب.

الخاصية	PE100 القياسي	PE100-RC
MRS	10.0 MPa	10.0 MPa
اختبار الأنبوب المحزز (ISO 13479)	> 500 ساعة	> 8,760 ساعة (سنة واحدة)
اختبار الإجهاد-التشقق للحمل النقطي / FNCT	اجتياز خط الأساس	> 8,760 ساعة (PAS 1075)
هل هناك حاجة لفرشة رملية؟	نعم	لا — يُسمح بالردم المباشر
التركيب بدون حفر خندق (HDD, pipe bursting)	حسب الحالة	مصمم لذلك

يقفز رقم الأنبوب المحزز من أكثر من 500 ساعة إلى أكثر من 8,760 ساعة — أي تحسن بنحو 17 ضعفًا — ولهذا يسمح المعيار الألماني PAS 1075 لـ PE100-RC بالذهاب إلى الأرض مع تربة الحفر المحلية كردم بدلاً من الرمل المستورد. في مشاريع الحفر بدون خندق، يمكن أن يؤدي تخطي الفرشة الرملية والخندق المفتوح إلى خفض تكلفة التركيب بنسبة 20-50%، لذلك فإن علاوة الراتينج عادة ما تعوض تكاليف الحفر، وليس الأنبوب. حدد PE100-RC عندما يواجه الأنبوب الحفر الاتجاهي الأفقي، أو تكسير الأنابيب، أو الأرض الصخرية، أو التبطين بدون حفر؛ يبقى PE100 القياسي الخيار الصحيح للخندق التقليدي ذي الفرشة.
