تركيبات الأنابيب: كل نوع، نظام المواد وكيفية الطلب

تُعتبر تجهيزات الأنابيب بمثابة قواعد اللغة في نظام السباكة — فهي الكوع، والتوصيلة على شكل T، والوصلات، والمخفضات، والوصلات القابلة للفصل، والمحولات التي تحوِّل أطوال الأنابيب المستقيمة إلى شبكة عاملة. إذا أتقنت المفردات، يصبح الطلب دقيقًا؛ وإذا أخطأت، يتعطل الموقع بسبب أجزاء لا تناسب، أو لا تُحكم الإغلاق، أو لا تتوافق مع مادة الأنبوب. وفي الحقيقة، "التجهيزات" هي ثلاثة أسئلة متراكبة: ما الشكل الذي يحتاجه المسار، ما نظام المادة الذي ينتمي إليه الأنبوب، وكيف يتم إحكام إغلاق الوصلة فعليًا؟ يجيب هذا الدليل على الأسئلة الثلاثة — كل شكل شائع من التجهيزات ووظيفته، وكيف تختلف التجهيزات عبر أنظمة PPR وPVC وCPVC وPEX وHDPE والنحاس الأصفر، وطرق التوصيل ومعايير اللولبة، وقواعد تحديد المقاسات، وكيفية تجميع طلب كامل من التجهيزات يُركَّب من المرة الأولى.

أشكال التركيبات ووظيفة كل منها

بغض النظر عن المادة، فإن مفردات الأشكال عالمية. تعلمها مرة واحدة وستقرأ كل كتالوج في المجال بنفس الطريقة.

التركيبة	وظيفتها	تنبيهات
كوع (90°، 45°)	تغيير الاتجاه	كوعان بزاوية 45° أفضل من كوع واحد 90° في التصريف
مشعب (Tee)	إضافة فرع بزاوية 90°	المشعب المختزل يغير حجم الفرع
مشعب Y (Wye)	إضافة فرع مائل	الخيار الأمثل لتصريف الفروع — تدفق سلس
وصلة / مقبس	ربط أنبوبين بشكل مستقيم	الوصلات المنزلقة تصلح دون تحريك الأنبوب
مختزل / جلبة	الانتقال بين الأحجام	الفرق بين المختزل المتمركز وغير المتمركز مهم في الخطوط الأفقية
وصلة فك (Union)	وصلة قابلة للفك للصيانة	ضعها عند كل مكون يحتاج صيانة
حلمة (Nipple)	وصلة قصيرة ملولبة من الخارج	الحلمات القصيرة تترك مسافة صغيرة للمفتاح
محول (Adapter)	الانتقال بين طرق أو مواد مختلفة	الجسر بين الأنظمة — حدد المواصفات بدقة
غطاء / سدادة	إغلاق نهاية (غطاء) أو فتحة (سدادة)	صنفها من حيث الضغط مثل أي تركيبة
شفة (Flange)	وصلة مثبتة بمسامير للخطوط الكبيرة	طابق نمط الثقوب ومعيار الحشية
صليبة (Cross)	تقاطع بأربعة اتجاهات	نادرة في التغذية؛ تحقق من الكود قبل الاستخدام

شكل واحد، أنظمة متعددة: الوصلات حسب مادة الأنبوب

إليك القاعدة التي تمنع الأخطاء الأكثر تكلفة: الوصلة تنتمي إلى نظام مادة أنبوبها، وليس فقط إلى مقاس. وصلة الكوع ¾" موجودة في كل مادة — لكن وصلة PPR تُلحم بالانصهار، وPVC تُلصق بالأسمنت، وPEX تُثبت بالعقص، ولا تناسب أي منها أنبوب الأخرى. لكل نظام دليله الخاص في هذا الموقع؛ الخريطة أدناه هي الملخص.

النظام	كيفية ربط الوصلات	الدليل المتعمق
PPR	اللحام بالانصهار الحراري — يذوب الأنبوب والوصلة في قطعة واحدة	دليل وصلات PPR
PVC / CPVC	اللحام بالمذيبات — كل منها بأسمنته الخاص	دليل وصلات PVC
PEX	العقص، التثبيت بالمشبك، التمدد، أو التركيب بالضغط	دليل وصلات PEX
HDPE	اللحام التناكبي أو اللحام الكهربائي	دليل وصلات HDPE
النحاس الأصفر	ملولبة، ضغط، أو تركيب بالضغط	دليل وصلات النحاس الأصفر

نتيجتان عمليتان. أولاً، طريقة الربط تحدد أدواتك: فريق PPR يحمل ماكينة لحام انصهار، فريق PVC يحمل برايمر وأسمنت، فريق PEX يحمل أداة عقص أو تمدد. ثانيًا، وصلات الصرف والضغط تختلف داخل نفس المادة — وصلة PVC DWV (الصرف) لها انحناءات توجيه التدفق وليس لها تصنيف ضغط، بينما وصلة PVC للضغط مصممة لتحمله. نفس المادة، نفس اسم الشكل، قطعة مختلفة.

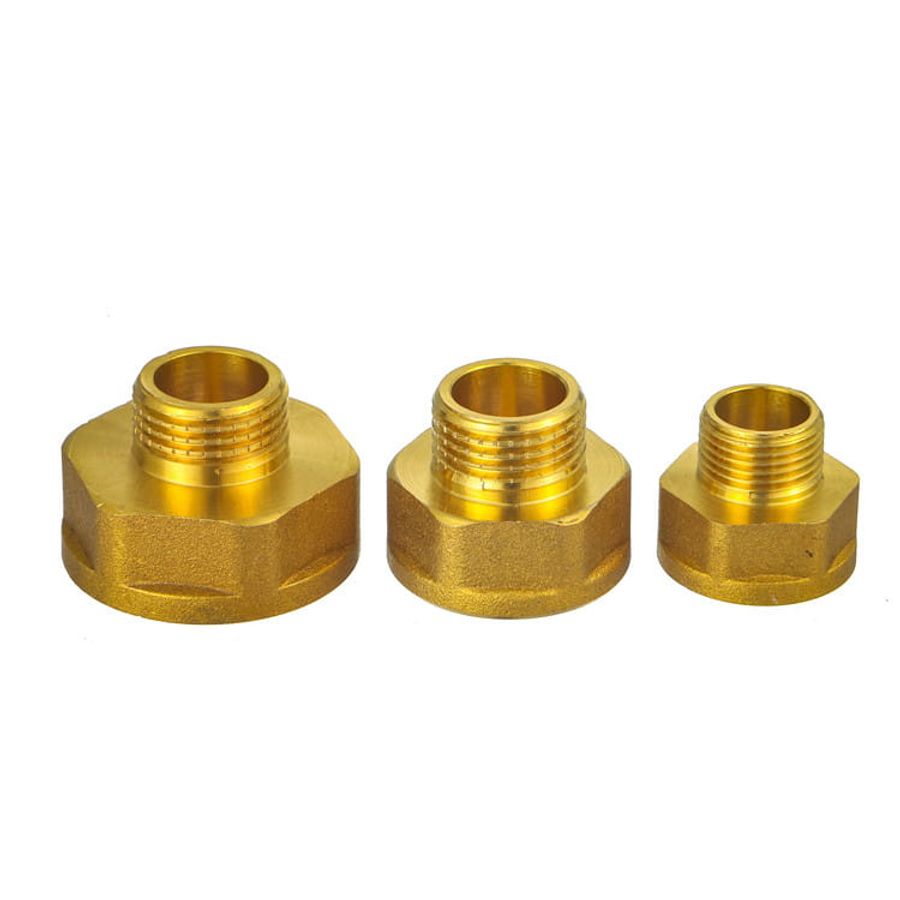

الوصلات الملولبة: BSP مقابل NPT، ذكر مقابل أنثى

تستحق الخيوط قسمًا خاصًا بها لأنها تتقاطع مع كل مادة وتسبب معظم الأعطال الصامتة. هناك معياران مهيمنان: BSP (المعيار البريطاني للأنابيب — أوروبا، الشرق الأوسط، آسيا، أفريقيا، أستراليا) وNPT (الخيط الوطني المستدق للأنابيب — أمريكا الشمالية). تختلف زوايا الخيوط ودرجاتها، لذا فإن ذكر BSP لن يُحكم الإغلاق بشكل صحيح في أنثى NPT حتى عندما تبدو الأقطار متقاربة — إما أن يعلق أو يتسرب تحت الضغط بعد أسابيع. ضمن كل معيار، حدد الجنس (ذكر/خارجي أو أنثى/داخلي) والشكل: الخيوط المستدقة تُحكم الإغلاق على الخيط نفسه باستخدام شريط أو مركب؛ الخيوط المتوازية تُحكم الإغلاق على حلقة أو حلقة O ولا يصلح أي قدر من الشريط فقدان الحلقة. يقرأ استدعاء الخيط الكامل مثل "½" أنثى BSP، متوازية" — أربع حقائق، لا غموض. بالنسبة للبلاستيك، قاعدة إضافية: الخيوط البلاستيكية تتشقق تحت عزم الخيوط المعدنية. الربط باليد مع لفة معتدلة هو الحد الأقصى، والمحولات البلاستيكية المصبوبة إلى المعدن تتفوق على قطع الخيوط على البلاستيك في كل مرة.

وصلات الانتقال: حيث يلتقي نظامان

المباني الحقيقية تخلط أنظمة الأنابيب — HDPE عند الحدود، PPR أو PEX في الداخل، PVC للصرف — وكل تقاطع بين الأنظمة يحتاج إلى وصلة انتقالية مصممة خصيصًا، دائمًا تقريبًا مع قلب نحاسي. الأنواع الشائعة: وصلة إدراج نحاسية من PPR (خيط نحاسي مصبوب داخل جسم PPR) لتوصيل الصمامات والعدادات والأجهزة؛ محول من PEX إلى خيط (عقص أو تمدد من جانب، BSP/NPT من الجانب الآخر)؛ محول PVC بخيط ذكر/أنثى من اللحام بالمذيبات إلى الخيط؛ و نهايات HDPE ذات الحواف الداعمة أو وصلات انتقالية عند مدخل الخدمة. ما لا ينجح أبدًا: الارتجال — لصق بلاستيكيات غير متوافقة، ربط الخيوط في مقابس غير ملولبة، أو الاعتماد على مادة مانعة للتسرب لسد عدم تطابق الأبعاد. نقاط الانتقال هي أيضًا حيث تطبق قواعد التآكل الجلفاني والدرجة: في أنظمة مياه الشرب، يجب أن يكون النحاس في كل وصلة انتقالية خاليًا من الرصاص ومقاومًا لإزالة الزنك، مطابقًا للصمامات — محول واحد غير مطابق للمواصفات يقوض نظامًا متوافقًا بخلاف ذلك.

طرق التوصيل في لمحة

عبر جميع الأنظمة، هناك خمس طرق رئيسية لتثبيت الأنبوب في الوصلة، ولكل منها طابعها الخاص. اللحام بالمذيبات (PVC/CPVC): سريع ورخيص، يندمج كيميائيًا في قطعة واحدة — لكنه دائم، ويحتاج إلى وقت معالجة قبل الضغط، وكل مادة تتطلب مادة لاصقة خاصة بها. اللحام الحراري (PPR, HDPE): أقوى وصلة على الإطلاق، حيث يصبح الأنبوب والوصلة بوليمرًا واحدًا حرفيًا — على حساب وجود ماكينة لحام، ومصدر طاقة في الموقع، وأيدي مدربة. التوصيل الميكانيكي (العقص/التثبيت/التمدد لـ PEX، والضغط على النحاس وبعض البلاستيك): لا يحتاج إلى مواد كيميائية أو حرارة، وجاهز للضغط فورًا، ويمكن فكه في بعض الأشكال — لكن كل وصلة تعتمد على أن الحلقة أو الجلبة أو الكم تكون القطعة الصحيحة والمقاس بدقة. التوصيل الملولب: عالمي للصمامات والعدادات والمعدات، ويمكن فكه حسب التصميم — لكن كل خيط هو مسار تسرب محتمل يعتمد على جودة المادة المانعة للتسرب وعزم الربط الصحيح. التوصيل بالفلنجات: الوصلة القابلة للصيانة للأقطار الكبيرة والمضخات — مثبتة بمسامير، ومزودة بحشية، وقابلة لإعادة البناء. قاعدة عملية: الخطوط الدائمة تفضل الوصلات الملحومة/المنصهرة؛ أي شيء ستقوم بصيانته يومًا ما يحصل على وصلة توصيل سريعة أو فلنجة أو وصلة ميكانيكية على كل جانب. عدد الوصلات القابلة للصيانة، وليس العدد الإجمالي للوصلات، هو ما يحدد مدى قابلية النظام للصيانة بعد عشر سنوات.

وصلات الأغراض الخاصة الجديرة بالمعرفة

إلى جانب الأشكال القياسية، هناك مجموعة من الوصلات المتخصصة التي تحل مشاكل محددة — ومعرفة وجودها يوفر الارتجال. الكوع المباشر له نهاية ذكر وأخرى أنثى، لذا يتداخل مباشرة مع وصلة أخرى حيث تكون المساحة ضيقة، مما يوفر وصلة اقتران و 40 مم من الامتداد. تي الصحي و واي + 45 كلاهما يشكلان فرع تصريف، لكنهما غير قابلين للتبادل: التي الصحي مناسب للانحدارات الرأسية، بينما تقاطعات التصريف الأفقية تفضل انسياب الواي — الرموز تحدد أيهما يذهب إلى أين. الوصلة العازلة تفصل بين المعادن المختلفة (النحاس إلى الفولاذ، على سبيل المثال) بحلقة عازلة حتى لا يتآكل المفصل بالتآكل الجلفاني؛ في أي مكان تلتقي فيه معدنان في الماء، فهي الفرق بين عقود وسنوات من الخدمة. فواصل التمدد والحلقات — المبنية من أكواع عادية — تمتص النمو الحراري للمسارات الطويلة الساخنة بحيث لا يقع الضغط أبدًا على مقبس الوصلة. سرج التثقيب يثبت على خط رئيسي قائم لإضافة فرع دون قطع الخط، وهي الطريقة القياسية لربط الخدمات بخطوط HDPE و PVC الرئيسية. لا يظهر أي من هذه العناصر في الجدول الأساسي حتى اليوم الذي يلتقي فيه الرسم بجدار حقيقي، أو خط رئيسي حقيقي، أو سخان مياه حقيقي — وهو بالضبط الوقت الذي يكون فيه الكتالوج الكامل مهمًا.

الوصلات المعدنية خارج نطاق النحاس الأصفر

لا تزال عائلتان أخريان من الوصلات المعدنية مهمة في عالم "وصلات الأنابيب" الأوسع، حتى مع هيمنة البلاستيك على أعمال السباكة الجديدة. وصلات الحديد القابل للطرق والمجلفن — وهي الكوعيات والمحملات ذات الحواف الكلاسيكية — تخدم أنابيب الفولاذ الملولبة: خطوط الغاز، والهواء المضغوط، وأنظمة المياه القديمة، والاستخدامات الهيكلية مثل الدرابزين. في تطبيقات المياه، ترث هذه الوصلات مشكلة تآكل الفولاذ، ولهذا السبب فإن معظم أعمال الجلفنة في جانب المياه اليوم هي استبدال وليس تركيبًا جديدًا. الوصلات المصنوعة من الفولاذ المقاوم للصدأ (304/316) تحل محلها عندما يستبعد التآكل أو النظافة أو درجة الحرارة أي خيار آخر: خطوط الأغذية والمشروبات، والتطبيقات الكيميائية، والتعرض الساحلي، والمصانع التجارية عالية المواصفات. تكلفتها عدة أضعاف مثيلاتها من النحاس الأصفر، لذا تظهر حيث تتطلبها المهمة، وليس بشكل افتراضي. بالنسبة لسباكة مياه الشرب اليومية، يظل المعدن العملي هو النحاس الأصفر DZR الخالي من الرصاص — عند الصمامات والعدادات ونقاط الانتقال — مع احتفاظ الحديد والفولاذ المقاوم للصدأ بمجالاتهما المتخصصة. المنطق المادي هو نفسه في كل مكان: طابق معدن الوصلة مع السائل والأنبوب وبيئة التآكل، وليس فقط مع السن اللولبي الذي يصادف أنه مناسب.

تحديد الحجم: التوافق الرباعي المحاور

يكون التركيب مناسبًا عندما تتوافق أربعة محاور. الحجم والاصطلاح: تتعايش أنظمة القياس الاسمي (بالبوصة) والقطر الخارجي المتري — فالتركيب الاسمي ½ بوصة والتركيب 20 مم ليسا نفس القطعة، لذا اطلب الأنابيب والتركيبات بنظام قياس واحد. نظام المادة: كما سبق — يجب أن ينتمي التركيب إلى عائلة الأنبوب، في الفئة الفرعية الصحيحة (CTS مقابل IPS في CPVC، وفئة PN في PPR، واللحام الكهربائي المتوافق مع SDR في HDPE). تصنيف الضغط ودرجة الحرارة: يجب أن يفي التركيب بتصنيف الخط عند درجة حرارة تشغيله؛ فالتركيب من الفئة Schedule 40 على خط من الفئة Schedule 80 يحد من أداء الخط بأكمله. المعيار: يجب أن يحمل التركيب نفس معيار المنتج الخاص بالأنبوب (ASTM، EN، ISO حسب ما تتطلبه سوقك) بالإضافة إلى موافقة مياه الشرب عند ملامسته لمياه الشرب. تستحق المخفضات ملاحظة: قلل الحجم عبر الزيادات القياسية بدلاً من القفز بأربعة أحجام في تركيب واحد، وفي التصريف الأفقي يُفضل استخدام المخفضات اللامركزية التي تحافظ على مستوى قمة الأنبوب لمنع تجمع الهواء. عند الشك، يحدد مصنع الأنبوب نفسه التركيبات المتوافقة تمامًا — المواصفات الأكثر أمانًا هي الأنابيب والتركيبات من كتالوج واحد.

كيفية بناء طلب تجهيزات يتم تركيبه من المرة الأولى

اتبع خطوط الرسم سطرًا سطرًا واحسب الأحداث وليس التخمينات: كل تغيير في الاتجاه (الكوع — سواء كان 90° أو 2×45°)، كل فرع (المحملات/المحملات على شكل Y، مع ملاحظة الأحجام المختزلة)، كل خطوة في الحجم (المخفضات)، كل مكون قابل للصيانة (الوصلات أو الشفاه على كلا الجانبين)، كل تقاطع نظام (محولات الانتقال)، كل نهاية مسدودة (الأغطية). أضف المواد الاستهلاكية للتوصيل إلى نفس الطلب — الأسمنت والبرايمر حسب المادة، حلقات العقص ومقياس القبول/الرفض، مقابس الدمج — لأن موقعًا به تجهيزات ولكن بمادة لاصقة خاطئة لا يزال متوقفًا. ثم أضف هامش احتياطي معقول: 5–10% على التجهيزات الصغيرة ذات العدد الكبير (الأكواع، الوصلات)، على الأقل قطعة احتياطية واحدة من أي شيء قد يوقف العمل إذا انكسر. السبب في طلب المجموعة الكاملة من مصنع واحد ليس فقط للراحة — بل لأن كتالوجًا واحدًا يضمن اصطلاحًا واحدًا للحجم، ومعيارًا واحدًا، وعائلات فرعية متطابقة عبر الأنابيب والتجهيزات والصمامات والانتقالات. هكذا تنظم IFAN مجموعة منتجاتها عبر PPR وPVC/CPVC وPEX وHDPE والنحاس: الكوع، والأنبوب الذي يوصله، والصمام في المصب جميعها متطابقة الأبعاد، وهو ما يزيل تمامًا فئة "قريب لكنه لا يغلق" من المكالمات الإرجاعية.

أخطاء التركيبات الشائعة

خلط أنظمة المواد. تركيب PVC على CPVC، أو تركيبات PEX على درجة خاطئة، أو لصق عبر بلاستيكيات غير متجانسة — كل منها يبدو متقاربًا لكنه يفشل. أنبوب واحد، نظام واحد.

خلط معايير اللولبة. BSP داخل NPT يؤدي إلى انحشار أو تسرب. حدد المعيار والحجم والجنس والشكل لكل عنصر ملولب.

تركيبات DWV على خطوط الضغط. تركيبات الصرف غير مصممة للضغط. نفس اسم الشكل، جزء مختلف.

الانتقالات المرتجلة. يلتقي نظامان فقط من خلال تركيب انتقالي مخصص (عادةً من النحاس الأصفر) — لا مانع للتسرب وأمل.

نسيان المواد الاستهلاكية. التركيبات بدون الأسمنت المناسب أو الحلقات أو المقياس توقف الموقع تمامًا مثل الأجزاء المفقودة.
