تخفيض الضغط لأنابيب PP-R: ما يجب تحديده حسب فئة الخدمة

ابحث عن الضغط الذي يتحمله أنبوب PP-R عند 95 درجة مئوية وستجد في الصفحة الأولى ثلاث إجابات مختلفة لنفس الأنبوب. تقول إحدى الصفحات إن أنبوب PN20 يتحمل 6 بار. وتقول أخرى 5 بار. وتصف ثالثة أنبوب PN20 يتحمل 30 بار عند 20 درجة مئوية، وهو ما لا يمكن أن يكون صحيحًا، لأن PN20 يعني 20 بار عند 20 درجة مئوية. ولا يُظهر أي من الثلاثة مصدر رقمه.

هذا الأمر أكثر أهمية مما يبدو. إن تخفيض الضغط حسب درجة الحرارة هو الحساب الذي يحدد ما إذا كان أنبوب الماء الساخن الصاعد يدوم خمسين عامًا أو ينفجر في شتائه الرابع، وهو الرقم الوحيد في ورقة البيانات الفنية الذي لا يدققه المشترون أبدًا. تعيد هذه المقالة بناء أرقام التخفيض من المعيارين اللذين يحددانها فعليًا — ISO 15874-2:2013 لأنابيب البولي بروبلين و ISO 10508:2006 لفئات الخدمة — بحيث يحمل كل رقم أدناه رقم جدول يمكنك التحقق منه.

شيء واحد يجب توضيحه قبل أن تبدأ الأرقام: تورد IFAN مادة PP-R وفقًا لمعايير ISO 15874 وDIN 8077/8078، والأرقام في هذه الصفحة هي أرقام المعيار، وليست قياسات معملية داخلية. حيث يختلف المعيار عن ورقة بيانات المورد، تتبع هذه المقالة المعيار وتوضح ذلك.

النسخة المختصرة

تستعرض بقية هذه الصفحة من أين تأتي هذه الأرقام، وكيفية تحويلها إلى سمك جدار يمكنك وضعه في أمر شراء، وكيفية تدقيق جدول تخفيض المورد في حوالي دقيقتين.

لماذا تتعارض أرقام تخفيض التصنيف المنشورة لـ PP-R

تقريبًا كل رقم تخفيض تصنيف متداول يُذكر كضغط عند درجة حرارة: PN20 عند 70°C، PN16 عند 60°C. هذا التنسيق هو مصدر التناقضات، لأن درجة الحرارة وحدها ليست معلومات كافية لحساب أي شيء.

البولي بروبيلين لا يفشل عند ضغط معين. إنه يفشل بعد مدة متراكمة تحت مزيج من الإجهاد ودرجة الحرارة، والمعيار يتعامل مع ذلك صراحةً. يستمد ISO 15874-2 إجهاد التصميم باستخدام قاعدة ماينر وفقًا لـ ISO 13760 — وهي طريقة الضرر التراكمي — مطبقة عبر ملف درجة الحرارة والوقت الكامل لفئة التطبيق. اسأل "ما الذي يتحمله PN20 عند 70°C" ولم تحدد المدة أو التكرار أو ما يفعله النظام بقية الوقت. ثلاثة كتّاب يضعون ثلاثة افتراضات مختلفة، وينشرون ثلاثة أرقام مختلفة، وكلها تبدو موثوقة.

الأنبوب نفسه يكشف الحقيقة. يتطلب ISO 15874-2 إثبات المطابقة للخطوط المرجعية عند 20°C وعند 60°C إلى 70°C وعند 95°C، مع حدوث ثلاثة حالات فشل على الأقل في كل فترة من الفترات: 10 إلى 100 ساعة، و100 إلى 1000 ساعة، و1000 إلى 8760 ساعة، وما بعد 8760 ساعة. برنامج التأهيل مبني حول نطاقات زمنية لأن الوقت متغير بنفس أهمية درجة الحرارة.

فئة الخدمة تحدد الضغط، وليس درجة الحرارة

يصنف ISO 10508:2006 الجدول 1 ظروف الخدمة إلى خمس فئات، كل منها مكتوبة لفترة تصميم مدتها 50 عامًا. كل فئة هي تسلسل لدرجات الحرارة مع مدة مرتبطة بكل خطوة، بالإضافة إلى بدل انحراف قصير وبدل عطل. اقرأ واحدة وسيتوقف منطق تخفيض التصنيف عن كونه غامضًا.

المصدر: ISO 10508:2006، الجدول 1 — تصنيف ظروف الخدمة. تم حذف الفئة 3 هنا لأن ملف درجة حرارة الخدمة الخاص بها هو واجب التدفئة الأرضية منخفضة الحرارة، وهو ليس خدمة الماء الساخن والمشعات التي تتناولها هذه المقالة؛ تحقق من الجدول 1 في ISO 10508 مباشرة إذا كان مشروعك يقع في تلك الفئة.

هناك شيئان في هذا الجدول يقومان بمعظم العمل في التصميم الفعلي.

درجة حرارة العطل هي ميزانية عمر، وليست تصنيفًا. يعرّف ISO 10508 T_malكأعلى درجة حرارة يتم الوصول إليها عند تجاوز حدود التحكم، ويُلاحظ أن هذا يمكن أن يحدث حتى إجمالي 100 ساعة على مدى 50 عامًا. مائة ساعة على مدى خمسة عقود تعادل تقريبًا ساعتين في السنة. النظام الذي يسمح تحكمه الحراري للأسطوانة بالانفلات لمدة ظهيرة كل شهر لا يعاني من تجاوز؛ بل يعمل بفئة مختلفة عن تلك التي تم تسعيره على أساسها.

هناك جانب آخر أكثر صرامة لهذه الميزانية. إذا حدد المُصمم عمرًا افتراضيًا أقصر من 50 عامًا، فإن ISO 10508 يخفض جميع الأزمنة في الجدول 1 بشكل تناسبي —باستثناءزمن العطل، الذي يبقى عند 100 ساعة. إن خفض العمر الافتراضي إلى النصف لا يمنح ضعف بدل التجاوز سنويًا. بل لا يمنح أي بدل إضافي.

يجب أيضًا أن تجتاز كل فئة اختبار الماء البارد.أيًا كان ملف الماء الساخن الذي صُمم النظام من أجله، تتطلب ISO 10508 أن يكون مناسبًا للماء البارد لمدة 50 عامًا عند 20 درجة مئوية وضغط تصميمي 10 بار، كما هو موضح بالاستقراء وفقًا لـ ISO 9080. لهذا السبب يكون الأنبوب المحدد لخدمة ساخنة متواضعة أحيانًا أكثر سمكًا مما يتطلبه حساب الماء الساخن وحده — حيث يتحكم فحص الماء البارد بدلاً من ذلك، ويوضح القسم التالي بالضبط أين يحدث ذلك.

جدول إجهاد التصميم الذي يحدد كل رقم تخفيض لـ PP-R

بمجرد تحديد الفئة، تحولها ISO 15874-2 إلى رقم واحد: إجهاد التصميم σ_D، بالميغاباسكال، الذي يُسمح لجدار الأنبوب بتحمله لتلك الفئة. ينشر الملحق A النتائج لكل نوع من أنواع البولي بروبيلين، وبالنسبة لـ PP-R فهي كما يلي.

المصدر: ISO 15874-2:2013، الجدول A.2 — إجهاد التصميم. العمود الأخير محسوب من تلك القيم ويوضح الكسر من إجهاد تصميم الماء البارد الذي يبقى في كل فئة.

العمود الأخير هو النسخة الصادقة عن "كم يخفض PP-R". في خدمة الماء الساخن من الفئة 2، يعمل PP-R عند 31% من إجهاد تصميم الماء البارد — وهذا الرقم الواحد يفسر لماذا يحتاج الأنبوب المريح على خط الماء البارد إلى جدار أثقل بشكل ملحوظ على عمود الماء الساخن.

لماذا تتفوق الفئة 4 على الفئة 2

انظر إلى ترتيب الأرقام. تسمح الفئة 4 بـ3,29 MPa، وهو أكثر من الفئة 1 وأكثر بكثير من الفئة 2 — ومع ذلك تصل الفئة 4 إلى درجة حرارة عطل تبلغ 100 درجة مئوية، وهي أعلى من 95 درجة مئوية للفئة 2. نموذج التخفيض القائم على درجة الحرارة القصوى كان سيرتب هاتين الفئتين بالترتيب المعاكس.

ملفات الفئات توضح ذلك. الفئة 2 تعمل عند 70 درجة مئوية لمدة 49 عامًا متواصلة. الفئة 4 تقضي 2.5 سنة عند 20 درجة مئوية و20 سنة عند 40 درجة مئوية قبل أن تصل إلى 60 درجة مئوية، ولا تعمل أبدًا بشكل مستمر فوق 60 درجة مئوية. الضرر التراكمي يتتبع الملف الكامل، لذا فإن دائرة التدفئة الأرضية — الأكثر حرارة في أسوأ لحظة، والأبرد بكثير عبر عمرها — تحصل في النهاية على إجهاد مسموح أعلى من العمود الساخن الدائم. هذه هي النتيجة الأكثر فائدة لنظام الفئات، وهي غير مرئية لأي شخص يقرأ خفض التصنيف كدالة لدرجة الحرارة.

عامل الأمان مطبق بالفعل

الجدول A.1 في ISO 15874-2 يحدد معامل التصميم C المستخدم في اشتقاق تلك الإجهادات. بالنسبة لـ PP-R فهو 1.5 عند درجة حرارة التصميم، و1.3 عند T_max، و1.0 عند درجة حرارة العطل، و1.4 للمياه الباردة. بمعنى آخر، يتم إنفاق الهامش داخل الجدول عمدًا، وهو الأصغر تمامًا حيث يتوقع المعيار أن يكون الأنبوب في مشكلة على أي حال.

النتيجة العملية هي تحذير. إذا قام استشاري بتخفيض التصنيف إلى الجدول A.2 ثم طبق عاملًا إضافيًا قدره 1.5 "للأمان"، فسيتم تصميم النظام بحوالي ثلث الإجهاد الذي يقصده المعيار، وسيكون جدول الأنابيب أثقل وأغلى مما يحتاجه المشروع. استخدم أرقام الجدول كما هي.

حساب الضغط المسموح لأنبوب حقيقي

المعيار لا ينشر رقم بار لكل أنبوب. ينشر إجهادًا وقاعدة هندسية، ويتحد الاثنان من خلال سلسلة الأنابيب S — النسبة التي تربط القطر بسمك الجدار. العمل في اتجاه المعيار نفسه يستغرق حوالي دقيقة.

البند A.3 في ISO 15874-2 يحدد أقصى قيمة مسموحة للسلسلة على أنها الأصغر بين نتيجة الفئة الساخنة ونتيجة الماء البارد:

مثال عملي: عمود ساخن عند 70 درجة مئوية وضغط 8 بار

خذ عمود مياه ساخنة منزلية يعمل عند 70 درجة مئوية مع ضغط تصميم 8 بار — الفئة 2، p_D = 0.8 MPa.

• نتيجة الفئة الساخنة: 2.12 ÷ 0.8 = 2.65
• نتيجة الماء البارد: 6.93 ÷ 1.0 = 6.93
• الأصغر هو الحاكم، لذا S_calc,max = 2.65، وهو ما يطبعه الجدول A.5 في ISO 15874-2 كـ 2.6 بعد التقريب.
• S2.5 هي أنحف سلسلة مسموحة هنا — S3.2 أرق من هذا الحد المسموح وبالتالي غير مقبولة. السلاسل الأكثر سمكًا مثل S2 تظل متاحة؛ الحد يضع سقفًا للنحافة، وليس إجابة واحدة.

لخط DN32، يعطي الجدول 5 في ISO 15874-2 لـ S2.5 حدًا أدنى للجدار يبلغ 5.4 مم. تحقق: S = (32 − 5.4) ÷ (2 × 5.4) = 2.46، وهو أقل من السقف 2.65. الأنبوب مؤهل مع بعض الهامش. هذا هو الحساب كله، وهو نفس الأسطر الثلاثة مهما كان القطر.

السبب في الثقة بهذه الطريقة هو أنها تعيد إنتاج الإجابات المنشورة في المعيار نفسه. تشغيلها عبر جميع ضغوط التصميم الأربعة وجميع الفئات الأربع يعيد جدول A.5 من ISO 15874-2 خلية بخلية تقريبًا — بما في ذلك حالات الحواشي أدناه، حيث تحمل النتائج علامة المعيار "استنادًا إلى σ_بارد". الاختلاف الوحيد هو الفئة 5 عند 6 بار، حيث يعطي الحساب 3,15 ويطبع المعيار 3,2؛ وهذا تقريب المعيار إلى منزلة عشرية واحدة، وليس خلافًا.

حيث يتولى فحص الماء البارد بهدوء

عند ضغط تصميم 4 بار، تعيد الفئتان 1 و4 كلتاهما S_calc,max = 6,9 في جدول A.5 — ويضع المعيار في كلتا الخليتين حاشية "استنادًا إلى σ_بارد". الحساب الساخن عند ذلك الضغط سيسمح بجدار أرق مما يسمح به واجب الماء البارد، لذا يصبح شرط 20 درجة مئوية هو القيد الملزم.

من الجدير معرفة هذا قبل أن تجادل موردًا. على خط ساخن منخفض الضغط، قد لا يكون سمك الجدار الذي يُعرض عليك مرتبطًا بدرجة حرارة الماء الساخن لديك إطلاقًا. إنها حالة الماء البارد لمدة 50 عامًا هي التي تضع الحد الأدنى، ولا يمكن لأي تخفيف لواجب الماء الساخن أن يجعل هذا الأنبوب أرق.

اختيار سلسلة الأنابيب لفئة الخدمة الخاصة بك

إليك جدول الاختيار الذي ينتجه الحساب — أنحف سلسلة أنابيب تسمح بها ISO 15874-2 لكل مجموعة من فئة التطبيق وضغط التصميم، مع قيمة S_calc,max من المعيار بجانبها.

قيم S_calc,max من ISO 15874-2:2013، جدول A.5 (PP-R). ينطبق اختيار السلسلة على البند A.4: اختر سلسلة لا تكون S فيها أكبر من S_calc,max.

الخلية السفلية اليمنى هي التي يجب ملاحظتها. الفئة 5 عند 10 بار تتطلب S_calc,max = 1,9، وأسمك سلسلة في جداول الأبعاد هي S2 — وهي لا تزال أرق من الحد المطلوب. PP-R العادي ليس لديه إجابة مطابقة لخدمة المشعات ذات درجة الحرارة العالية عند 10 بار. إذا عرض مورد واحدًا، فإن العرض خارج ISO 15874، وهذه هي الحالة التي وُجد PP-RCT من أجلها بالضبط: إجهاد تصميم الفئة 5 لديه هو 2,92 ميجا باسكال مقابل 1,89 ميجا باسكال لـ PP-R، مما يعيد المتطلب إلى النطاق المتاح.

يوجد فخ مرتبط في جداول الأبعاد نفسها. يسرد الجدول 5 السلسلتين S8 وS6.3، وكلتاهما تحمل حاشية تنص على "صالح فقط لـ PP-RCT". هذان العمودان غير متاحين لـ PP-R في أي فئة. ورقة بيانات تقدم PP-R في S6.3 إما أخطأت في تسمية المادة أو قرأت الجدول بشكل خاطئ.

سمك الجدار حسب القطر

بمجرد اختيار السلسلة، يكون سمك الجدار عملية بحث. هذه هي الحدود الدنيا لسمك الجدار من ISO 15874-2 الجدول 5، فئة الأبعاد A، للأحجام التي تتحرك بكميات كبيرة.

الحد الأدنى لسماكة الجدار e_{الحد الأدنى}وفقًا للمواصفة ISO 15874-2:2013، الجدول 5، فئة الأبعاد A. تُظهر الجداول المنشورة من بعض الموردين أحيانًا 8,4 مم عند DN50 و18,4 مم عند DN110 في هذه السلسلة؛ حيث يختلف جدول البيانات عن المواصفة بعُشر المليمتر، يجب الالتزام بالمواصفة وسؤال المورد عن القيمة الفعلية التي تعتمدها معداتهم.

لاحظ كيف تستهلك الخدمة الساخنة التكلفة بسرعة. خط DN50 في الفئة S5 يتطلب جدارًا بسماكة 4,6 مم؛ نفس الخط في الفئة S2.5 يتطلب 8,3 مم. هذا يعني زيادة في سماكة الجدار بنسبة 80%، وهو ما يعادل حوالي 66% أكثر من مادة البولي بروبيلين لكل متر عند حساب المساحة الحلقية، وعلى مستوى حاوية الأنابيب، هذا هو الفرق بين عرض سعر تنافسي وخسارة مناقصة — ولهذا فإن الضغط لتقليل الفئة هو ضغط تجاري وليس تقنيًا.

كيف تفشل الأنظمة المخفضة فعليًا

نادرًا ما يؤدي التقليل في التصنيف إلى انفجار في يوم التشغيل. وهذا ما يجعله خطيرًا تجاريًا: الأنبوب يجتاز اختبار الضغط، ويتم اعتماد المشروع، وتظهر العواقب بعد سنوات عندما لا يربط أحد بينها وبين قرار المواصفات.

الآلية موجودة في بيانات التأهيل الخاصة بالمواصفة نفسها. تنص ISO 15874-2 على أن الخط المرجعي لـ PP-R هو log t = −19,98 + 9507/T − 4,11 log σ، حيث t هو زمن الفشل، T هي درجة الحرارة، وσ هو الإجهاد الحلقي. الشكل أهم من الثوابت: زمن الفشل لوغاريتمي بالنسبة للإجهاد ودرجة الحرارة، لذا فإن الإجهاد الزائد الدائم والمتواضع لا ينقل الفشل من السنة الخمسين إلى السنة التاسعة والأربعين. بل يحركه بمقدار مرتبة من حيث الحجم.

ثلاث طرق يحدث بها الخطأ

• استنزاف ميزانية الأعطال مبكرًا. يغطي السماح البالغ 100 ساعة عند درجة الحرارة_{العادية} 50 عامًا. يمكن لدورة شمسية حرارية غير منضبطة أو خلاط فاشل أن تحرق هذه الميزانية في موسم واحد، وبعد ذلك كل تجاوز إضافي يستهلك عمرًا تصميميًا لم يُبِع الأنبوب من أجله.
• تحديد فئة مياه ساخنة لدائرة تدفئة. تبدو الفئة 2 والفئة 5 متجاورتين في جدول البيانات لكنهما ليستا كذلك: 2,12 ميجا باسكال مقابل 1,89 ميجا باسكال، مع وصول الفئة 5 أيضًا إلى 100 درجة مئوية عند العطل بدلاً من 95 درجة مئوية. الأنبوب الذي يُشترى وفق أرقام الفئة 2 ويُركب على مشعات حرارة عالية يكون جداره أقل من المطلوب من اليوم الأول.
• قراءة رقم معالجة كتصنيف خدمة. يحدد الجدول 11 من ISO 15874-2 اختبار الفرن للارتداد الطولي لـ PP-R عند 135 درجة مئوية. هذا فحص استقرار أبعادي للبثق، يُجرى لمدة ساعة على عينة رقيقة الجدران — وهو ليس دليلاً على أن الأنبوب ينقل أي شيء عند 135 درجة مئوية، ولا ينبغي أبدًا استخدامه في جدال حول قدرة درجة الحرارة.

العلامة المميزة لعدم تطابق الفئة هي الفشل بعيدًا عن الوصلات، في الجزء الأكثر سخونة الذي يعمل بشكل مستمر، بعد سنوات، مع ظهور جدار الأنبوب بكسر هش وليس مطيلًا. حيث يُظهر النظام نفسه أيضًا فشلًا في الوصلات الاندماجية منذ الأشهر الأولى، يكون السبب عادةً هو التركيب وليس خفض التصنيف — وهي مشكلة مختلفة، مغطاة في دليلنا حولممارسات تركيب PP-R.

ما يجب طلبه من مورد PP-R

كل ما سبق يتحول إلى أربعة أسئلة يمكنك طرحها على أي مورد، والإجابات قابلة للتحقق من الجداول في هذه الصفحة في حوالي دقيقتين.

• اطلب الفئة، وليس فقط PN. "PN20" يحدد تصنيفًا عند 20 درجة مئوية ولا يقول شيئًا عن ظروف الخدمة. "PN20، مناسب للفئة 2 عند 8 بار" هي مواصفة يمكنك التحقق منها.
• دقق جدول خفض التصنيف الخاص بهم مقابل الجدول A.2. إذا كان المورد ينشر ضغوطًا مخفضة، أعد حساب صف واحد. الجدول الذي يرتب الفئة 4 أدنى من الفئة 2، أو الذي يقدم PP-R في S6.3، لم يُبنَ من ISO 15874-2.

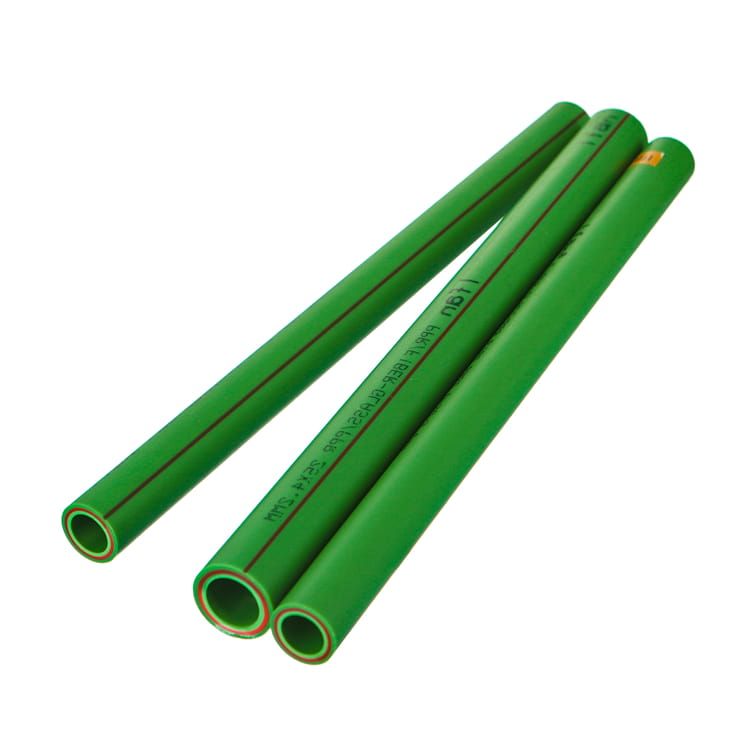

• تحقق من أن العلامة تحمل الفئة. يتطلب ISO 15874-2 وضع علامة مرة واحدة على الأقل لكل متر، مقروءة بعد المناولة والتركيب. الأنبوب الذي يعطي طباعته قطرًا وPN فقط يترك الموقع دون أي طريقة لإثبات ما تم تركيبه.
• افصل بين إعلان المطابقة وأدلة الاختبار. "مصنوع وفقًا لـ ISO 15874" هو إعلان. شهادة دفعة، أو تقرير طرف ثالث من SGS أو BV، أو التحقق المختبري المستقل للدفعة المسلمة هو دليل. اسأل أيهما يُعرض عليك.

فحص ورقة البيانات في دقيقتين

هذا هو التسلسل الذي يجب تنفيذه على أي عرض أسعار PP-R قبل إدراجه في ملف المناقصة. يستخدم فقط الأرقام المنشورة في هذه المقالة، لذا لا يتطلب الوصول إلى المعيار نفسه.

1. ابحث عن الفئة. ابحث عن فئة تطبيق (1، 2، 4 أو 5) في أي مكان في ورقة البيانات. إذا كانت الوثيقة تعطي فقط PN ودرجة حرارة، فإن المواصفة غير مكتملة — اطلب الفئة قبل مقارنة الأسعار.
2. تحقق من ترتيب الفئات. إذا كان المورد ينشر ضغوطًا مخفضة، تأكد من أن الفئة 4 أعلى من الفئة 2. الجدول الذي يرتبها بالعكس بُني على درجة حرارة الذروة وليس على الجدول A.2 من ISO 15874-2.
3. تحقق من السلسلة المعروضة. أي PP-R مذكور في S6.3 أو S8 خاطئ من حيث المبدأ؛ الجدول 5 من ISO 15874-2 يقصر كلتا السلسلتين على PP-RCT.
4. طابق سمك الجدار مع الجدول. خذ قطرًا واحدًا وقارن سمك الجدار المذكور مع أرقام الجدول 5 أعلاه. الجدار الأقل من الحد الأدنى للسلسلة المذكورة هو أرخص مكان للمورد لتوفير المال والأصعب على المشتري رؤيته.
5. اسأل ماذا سيقول الوسم. يجب طباعة الفئة والمعيار والأبعاد على الأنبوب نفسه، لأن هذا هو الدليل الوحيد الذي يبقى حتى الموقع.

حيث تكون الإجابة على أي خطوة مفقودة وليست خاطئة، فهذا ليس بالضرورة موردًا سيئًا — ولكنه خطر غير مُسعّر، ويجب حله كتابيًا قبل الالتزام بحاوية.

على صعيد الحقائق التجارية، يلزم استفسار أولي: نطاق توريد PP-R المنشور لدى IFAN يغطي DN20–DN160 بضغوط PN12.5 وPN16 وPN20 وPN25، وفقًا لمعايير ISO 15874 وDIN 8077/8078 مع شهادة مواد لكل دفعة. الحد الأدنى للطلب يُحدد هيكليًا لكل حاوية مع قبول خلط المقاسات، وليس كرقم ثابت لكل صنف.

يتم تسعير المنتجات بناءً على قائمة المقاسات والكميات، وليس كبطاقة أسعار منشورة، لأن سمك الجدار — وهو ما يتغير فعليًا عند تحديد الفئة — هو المحرك الرئيسي للتكلفة لكل متر. الشهادات الإقليمية مثل SASO أو SONCAP أو NOM تُرتَّب حسب السوق الوجهة، ويُحدد وقت التسليم لكل طلب بناءً على مزيج المقاسات ومسار الشهادة، لأن هذه الموافقات قد تتحكم في الجدول الزمني أكثر من الإنتاج.

إذا كنت لا تزال في مرحلة ما قبل هذا القرار، فإن دليل مقاسات أنابيب PP-R يغطي اختيار القطر ونظام PN، كما أن الدليل الشامل لـ PP-R يوضح الدرجات وطرق التوصيل ومدى ملاءمة المادة. وللحصول على مستندات المطابقة تحديدًا، راجع كيفية تعاملنا مع شهادات PP-R.

حدد الفئة أولاً، ثم الأنبوب

التسلسل العملي قصير، واتباعه يجعل مسألة خفض التصنيف تجيب عن نفسها.

• حدد فئة التطبيق أولاً من الجدول 1 في ISO 10508 — ماء ساخن عند 60°C أو 70°C، أو تدفئة أرضية، أو مشعات حرارة عالية — واكتبها في الاستفسار.
• خذ إجهاد التصميم لتلك الفئة من الجدول A.2 في ISO 15874-2: 3,02 / 2,12 / 3,29 / 1,89 MPa لـ PP-R.
• اقسمه على ضغط التصميم وقارن النتيجة مع حالة الماء البارد، ثم اختر سلسلة لا تقل عن القيمة الناتجة.
• اقرأ سمك الجدار من الجدول 5 للأقطار التي تشتريها، واكتب كلًا من السلسلة والرقم بالمليمتر في أمر الشراء.
• إذا كانت النتيجة هي الفئة 5 عند 10 بار، توقف — لا توجد سلسلة PP-R مطابقة، ويجب أن ينتقل النقاش إلى PP-RCT.

المورد الذي يمكنه اتباع هذا التسلسل معك يقدم لك هندسة حقيقية. أما من يجيب بنسبة خفض واحدة دون ذكر رقم جدول، فهو يقدم رقمًا تسويقيًا، والصفحة الأولى من نتائج البحث تُظهر مدى الاختلاف بين الأمرين.
