جدول PVC 40 مقابل 80: الجدار، الضغط وأيها يجب استخدامه

"Schedule 40" و"Schedule 80" هما الرقمان اللذان يحددان مقدار الضغط الذي يتحمله أنبوب PVC وتكلفته — ومع ذلك يطلب العديد من المشترين حسب القطر فقط دون التفكير في الجدول. الجدول هو سمك جدار الأنبوب: نفس القطر الخارجي، جدار أكثر سمكًا، تصنيف ضغط أعلى. إذا أخطأت في الاختيار، فإما أن تدفع مبالغ زائدة مقابل Schedule 80 في خط ضغط منخفض، أو تختار Schedule 40 غير كافٍ حيث يتطلب الضغط 80. يشرح هذا الدليل ما يعنيه الجدول فعليًا، وكيفية مقارنة Schedule 40 و80 من حيث الضغط والأبعاد والتكلفة، ومتى تستخدم كلًا منهما، وكيف يرتبط نظام الجداول في أمريكا الشمالية بأنابيب الضغط المترية المستخدمة في أماكن أخرى.

للحصول على صورة أوسع عن PVC، راجع الدليل الكامل لـ PVC؛ تركز هذه المقالة على الجداول والضغط.

ما يعنيه "الجدول" فعليًا

الجدول هو تسمية لسماكة الجدار موروثة من عالم الأنابيب الفولاذية إلى PVC. النقطة الأساسية التي يجب فهمها: عند حجم اسمي معين، تشترك جميع الجداول في نفس القطر الخارجي — ما يتغير هو سماكة الجدار، وبالتالي التجويف الداخلي وتصنيف الضغط. الجدول 40 هو الأنبوب القياسي ذو الجدار الأرق؛ الجدول 80 له جدار أكثر سماكة لضغط أعلى. نظرًا لأن القطر الخارجي متطابق، فإن الجدول 40 والجدول 80 من نفس الحجم يستخدمان نفس التركيبات ونفس وصلة الأسمنت المذيب — يمكنك حتى مزجهما في نظام واحد. المقايضة مع الجدول 80 هي أن الجدار الأكثر سماكة يقلل من التجويف، لذا فإن أنبوب الجدول 80 يحتوي على مساحة تدفق داخلية أقل قليلاً من الجدول 40 من نفس الحجم الاسمي. جدار أكثر يعني ضغطًا أعلى وتكلفة مواد أعلى، ولكن تدفقًا أقل قليلاً.

مقارنة الجدول 40 مقابل الجدول 80 — جنبًا إلى جنب

العامل	الجدول 40	الجدول 80
سُمك الجدار	أقل سُمكًا	أكثر سُمكًا
القطر الخارجي	مثل الجدول 80	مثل الجدول 40
تصنيف الضغط	أقل	أعلى
التجويف الداخلي / التدفق	أكبر	أصغر قليلاً
اللون (الشائع)	أبيض	رمادي (داكن)
التكلفة	أقل	أعلى

ملاحظة ميدانية مفيدة: أنابيب PVC من الجدول 40 تكون عادةً بيضاء اللون، بينما الجدول 80 يكون رماديًا داكنًا، لكن اللون هو مجرد تقليد وليس تصنيفًا — لذا اقرأ دائمًا العلامة المطبوعة لمعرفة الجدول الفعلي والضغط.

انخفاض الضغط مع زيادة الحجم

نقطة تلفت انتباه المشترين لأول مرة: عند جدول معين، فإن تصنيف الضغط ينخفض مع زيادة حجم الأنبوب. أنبوب بقطر ½ بوصة من الجدول 40 يتحمل ضغطًا أعلى بكثير من أنبوب بقطر 4 بوصات من الجدول 40، لأن نفس سمك الجدار النسبي يحمل ضغطًا أقل على قطر أكبر. لذا فإن "الجدول 40" ليس رقم ضغط واحدًا — بل هو قاعدة لسمك الجدار بشكل أساسي، ويعتمد تصنيف الضغط الفعلي دائمًا على حجم الأنبوب المحدد. عند تحديد مواصفات أنابيب PVC للضغط، لا تكتفِ بقول "الجدول 40"؛ بل تحقق من تصنيف الضغط للقطر المحدد مقابل ضغط التشغيل لخطك بالإضافة إلى هامش الارتفاع المفاجئ. كما أن درجة الحرارة تقلل من التصنيف: ينخفض تصنيف ضغط PVC مع ارتفاع درجة الحرارة، وPVC مادة للمياه الباردة، لذا احتفظ بها ضمن حدود درجة حرارتها.

متى تستخدم Schedule 40 مقابل Schedule 80

Schedule 40 يغطي الغالبية العظمى من المهام اليومية: إمدادات المياه الباردة وتوزيعها، الصرف الصحي وأنظمة DWV، الري، مياه الأمطار، خطوط حمامات السباحة والمنتجعات الصحية، وقنوات الكهرباء — في أي مكان يكون فيه الضغط معتدلاً والتكلفة مهمة. Schedule 80 يُستخدم حيث يكون الضغط أعلى، أو يحتاج الخط إلى قوة ميكانيكية إضافية ومقاومة للصدمات يوفرها الجدار الأكثر سمكًا: المياه ذات الضغط العالي، خطوط العمليات الصناعية والكيميائية (ضمن النطاق الكيميائي لـ PVC)، والتطبيقات المعرضة لإجهاد فيزيائي أكبر. القرار يعتمد على الضغط والوظيفة: استخدم Schedule 40 ما لم يكن ضغط العمل أو المتطلبات الميكانيكية أو المواصفات تتطلب Schedule 80. دفع ثمن Schedule 80 لصرف منخفض الضغط هو إهدار للمال؛ استخدام Schedule 40 حيث يتجاوز الضغط تصنيفه هو فشل ينتظر الحدوث.

الصدمات، الدفن، والقوة الميكانيكية

ليس الضغط هو السبب الوحيد لرفع مستوى الجدول الزمني. الجدار الأكثر سمكًا في الجدول 80 يمنح أيضًا مقاومة أكبر للصدمات والقوة الميكانيكية، وهو أمر مهم عندما يتعرض الأنبوب للصدمات أو الاهتزازات أو الإجهاد الفيزيائي — مثل خط صناعي فوق الأرض، أو بيئة مصنع، أو خط يتم التعامل معه بخشونة. بالنسبة للأنابيب المدفونة، يؤثر حمل التربة وعمق الدفن في الاعتبار: الجدول 40 مناسب للاستخدام النموذجي للمياه الباردة المدفونة والصرف مع فرشة مناسبة، بينما قد يتطلب الحمل الأثقل أو الدفن الأعمق جدارًا أكثر سمكًا. وكما هو الحال دائمًا مع الأنابيب البلاستيكية، فإن الأحجار الحادة ضد الجدار هي العدو — قم بفرش وتغطية الأنبوب بمادة ناعمة خالية من الأحجار بغض النظر عن الجدول. اختر الجدول بناءً على الضغط أولاً، ثم تأكد من أنه يلبي أيضًا المتطلبات الميكانيكية والدفن للمكان الذي يعمل فيه الأنبوب فعليًا.

أخطاء شائعة في الجدول الزمني

قراءة "Schedule 40" كرقم ضغط. إنها قاعدة لسُمك الجدار؛ الضغط الفعلي يعتمد على القطر. تحقق دائمًا من التصنيف المحدد للحجم.

استخدام PVC في الماء الساخن. لا يوجد جدول زمني يجعل PVC العادي أنبوبًا للماء الساخن — الحرارة تقلله بشكل حاد وهو مخصص للبارد فقط. للخطوط الساخنة استخدم CPVC (PVC مقابل UPVC مقابل CPVC).

الإفراط في تحديد Schedule 80 في كل مكان. في خط تصريف منخفض الضغط أو خط ري، Schedule 80 هو إهدار للمال وتدفق أقل — استخدم Schedule 40.

خلط أنظمة الجدول الزمني والمترية. تركيب الجدول الزمني وتركيب الفئة المترية لهما أبعاد مختلفة؛ حافظ على التشغيل بأكمله في نظام واحد.

مقارنة بين أنظمة الجدول وفئة الضغط المتري (PN) للأنابيب

نظام الجدول (Schedule) هو نظام أمريكي شمالي. أما معظم بقية دول العالم، فتقوم بتحديد أحجام أنابيب PVC المضغوطة باستخدام فئة الضغط المتري (PN) بدلاً من ذلك — مثل PN10 وPN16 وهكذا، حيث يمثل الرقم أقصى ضغط عمل بالبار، ويتم تحديد سمك الجدار لتحقيق هذا الضغط عند قطر معين (علاقة من نمط SDR). يحل النظامان نفس المشكلة — مطابقة سمك الجدار مع الضغط — ولكن بأساليب مختلفة. لا يمكن استبدال أنبوب من الجدول 40 (Schedule 40) وأنبوب بتصنيف PN مباشرة بالاسم؛ بل يتم مقارنتهما بناءً على القطر الخارجي الفعلي والسمك وتصنيف الضغط. عند التوريد عبر المناطق، حدد النظام الذي تعمل به — "الجدول 40" أو "PN16 المتري" — وقم بمطابقة الأنابيب والتجهيزات ضمن ذلك النظام، لأن تجهيزات الجدول والتجهيزات المترية لها أبعاد مختلفة.

الوصل والعلامات

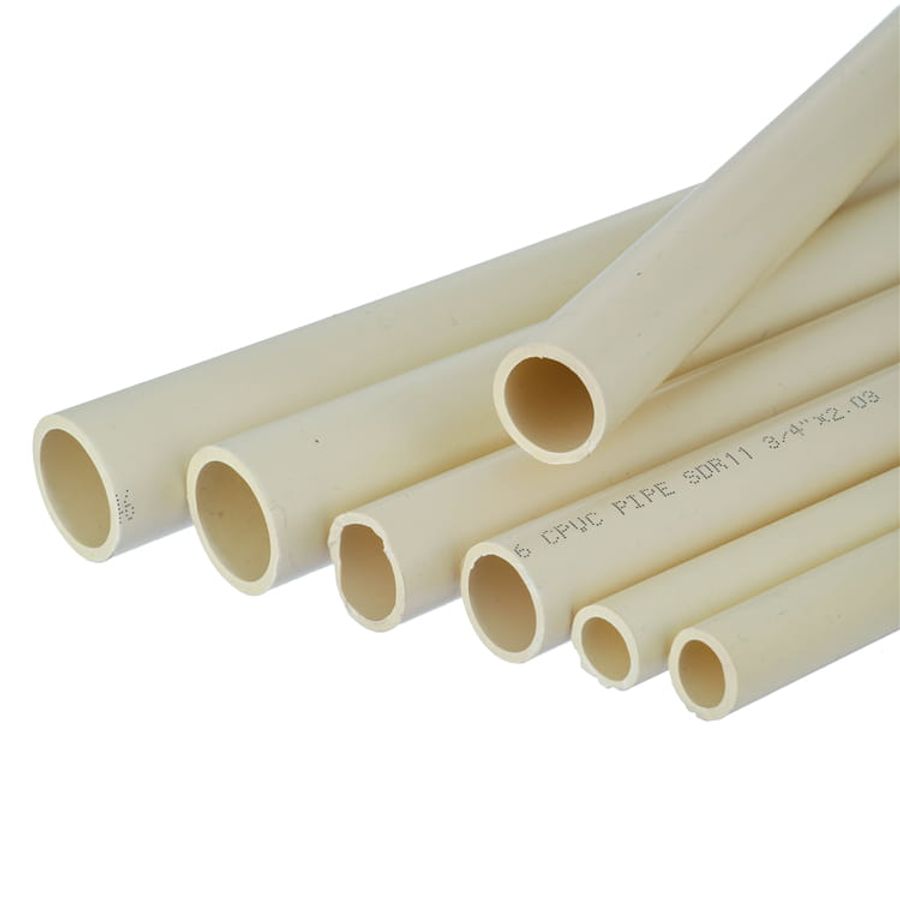

يتم وصل كلا الجدولين بنفس الطريقة — اللحام بالمذيبات اللاصقة مع البرايمر وأسمنت PVC، الذي يدمج الأنبوب والقطعة في قطعة واحدة (راجع دليل PVC الأوسع للتقنية). نظرًا لأن الجدولين 40 و80 يشتركان في القطر الخارجي، فإن نفس القطع والأسمنت يعملان لكليهما. تحقق دائمًا من العلامة المطبوعة على طول الأنبوب: فهي توضح المادة (PVC)، والجدول (أو فئة الضغط)، والحجم، وتصنيف الضغط، والمعيار، والموافقة — لخطوط مياه الشرب —. تلك العلامة هي تأكيدك في الموقع أن الجدول الصحيح قد وصل؛ لا تعتمد على اللون وحده، لأن اللون مجرد تقليد. اقرأ العلامة مقابل طلبك، خاصة على خط الضغط حيث يشكل الأنبوب الأقل من التصنيف خطرًا حقيقيًا.

توريد أنابيب ووصلات الضغط من PVC

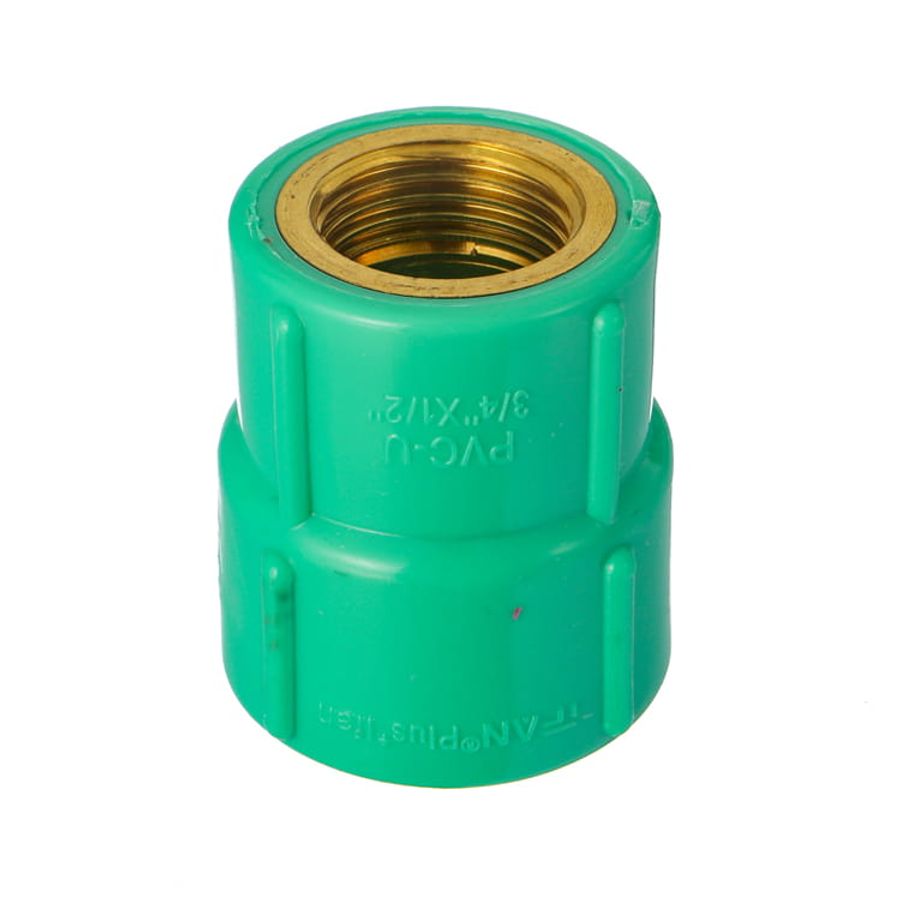

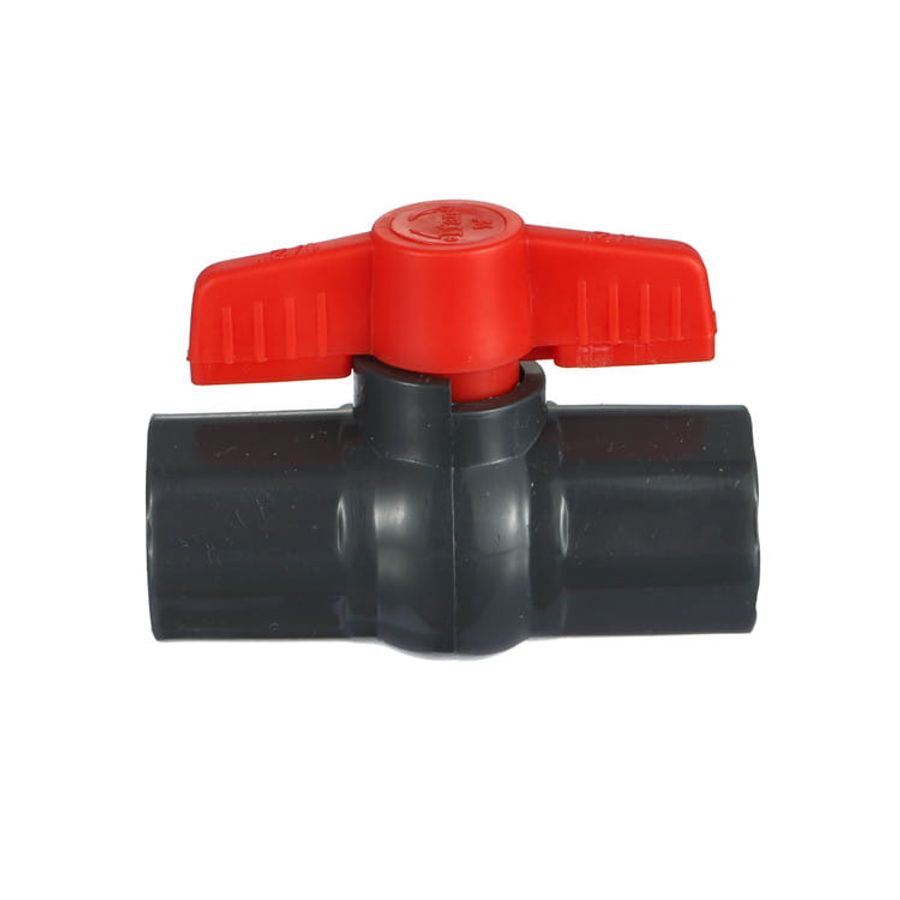

سواء كان مشروعك يعمل وفق جداول أو فئات ضغط مترية، قم بتوريد الأنابيب والوصلات كنظام متطابق ومعتمد بحيث تتوافق الأبعاد وتصنيفات الضغط. تقوم IFAN بتصنيع وصلات ومكونات الضغط من PVC و UPVC، إلى جانب CPVC للخطوط الساخنة و PPR، HDPE، PEX، و الصمامات النحاسية — بحيث يمكن لنظام كامل للمياه الباردة أو الصرف أو الضغط أن يأتي من مصنع واحد، متطابق ومعتمد، دون حد أدنى للطلب. قبل الطلب، تأكد من تصنيف الضغط للحجم الدقيق الذي تحتاجه ومن الشهادات التي يتطلبها سوقك، واذكر بوضوح ما إذا كنت بحاجة إلى أنابيب من فئة الجداول أو الفئة المترية بحيث تتطابق الأنابيب والوصلات.
