Robinet-vanne en laiton : isolation, types de tige, qualité et comment choisir

Un robinet-vanne en laiton est l’un des modèles de vanne les plus anciens et les plus simples : un coin qui monte et descend pour ouvrir ou fermer un passage à pleine section. Il est conçu pour une seule tâche : l’isolation en position entièrement ouverte ou entièrement fermée, avec une restriction d’écoulement minimale lorsqu’il est ouvert. Cependant, les robinets-vannes sont souvent achetés pour un usage inapproprié (étranglement), installés dans une qualité inadaptée à l’eau potable, ou confondus avec les robinets à tournant sphérique qui remplissent une fonction similaire de manière très différente. Ce guide explique ce qu’est un robinet-vanne en laiton, la tige montante par rapport à la tige non montante, où il doit être utilisé (et où il ne doit pas l’être), comment il se compare aux robinets à tournant sphérique et aux robinets à soupape, et comment choisir la bonne taille, qualité et filetage — afin de spécifier une vanne qui isole proprement et dure longtemps.

Pour une gamme plus large de vannes en laiton et leur intégration dans un système, consultez le guide d’achat des robinets à tournant sphérique en laiton ; cet article se concentre sur les robinets-vannes.

Qu'est-ce qu'un robinet-vanne en laiton

Un robinet-vanne fonctionne en soulevant et en abaissant un coin solide (la « vanne ») à travers le trajet d'écoulement. Tournez le volant et la vanne se soulève hors du passage d'eau, laissant un alésage plein et sans obstruction avec presque aucune perte de charge ; tournez-le dans l'autre sens et la vanne s'abaisse sur son siège pour fermer la conduite. Étant donné que l'alésage ouvert est presque du diamètre complet du tuyau, un robinet-vanne restreint à peine le débit lorsqu'il est ouvert — c'est son avantage déterminant. Le laiton est un matériau courant pour les robinets-vannes de petite et moyenne taille en plomberie car il s'usine avec un siège précis, résiste à la corrosion et (dans la qualité appropriée) convient à l'eau potable. La caractéristique clé à comprendre : un robinet-vanne est une vanne d'isolement, conçue pour rester complètement ouverte en service normal et être fermée uniquement pour isoler une section — pour maintenance, réparation, ou pour arrêter une branche. Il n'est pas conçu pour être laissé à moitié ouvert afin de réguler le débit.

Tige montante vs tige non montante

Les vannes à opercule existent en deux conceptions de tige, et le choix affecte à la fois le retour d'information et le dégagement. Une vanne à tige montante (type OS&Y) possède une tige qui monte à mesure que la vanne s'ouvre, de sorte que la position de la tige indique visuellement si la vanne est ouverte ou fermée — utile lorsque vous souhaitez voir l'état en un coup d'œil, mais elle nécessite un espace libre au-dessus de la vanne pour que la tige puisse monter. Une vanne à tige non montante (NRS) maintient la tige à une hauteur fixe tandis qu'un filetage interne soulève l'opercule, ce qui la rend compacte et adaptée aux espaces restreints ainsi qu'aux installations enterrées ou encastrées où il n'y a pas de place pour une tige montante. Pour la plupart des installations de plomberie domestique en laiton, la tige non montante est courante car elle est compacte ; les conceptions à tige montante sont privilégiées lorsque l'indication visuelle de la position est importante. Choisissez une tige montante lorsque vous devez voir l'état de la vanne et disposez du dégagement nécessaire ; choisissez une tige non montante lorsque l'espace est limité et que la vanne est actionnée manuellement à courte distance.

À quoi sert un robinet-vanne — et à quoi il ne sert pas

La règle la plus importante avec un robinet-vanne : utilisez-le complètement ouvert ou complètement fermé, jamais partiellement ouvert pour réguler le débit. En position partiellement ouverte, la vanne se trouve dans le flux d'écoulement, où les turbulences la font vibrer et claquer, érodant le siège et le bord de la vanne jusqu'à ce que le robinet ne ferme plus. Les robinets-vannes sont conçus pour l'isolation — fermer une conduite, une branche ou un équipement pour maintenance — où ils passent presque toute leur vie complètement ouverts et ne sont fermés qu'occasionnellement. Leurs atouts conviennent parfaitement à cela : passage intégral, faible perte de charge lorsqu'ils sont ouverts, et une étanchéité parfaite lorsqu'ils sont fermés. Là où vous devez contrôler ou réguler le débit, un robinet-vanne est le mauvais outil — un robinet à soupape est conçu pour la régulation, et un robinet à bille pour une fermeture rapide. Adapter le type de robinet à la fonction (isolation vs régulation vs fermeture rapide) permet à chaque robinet de fonctionner comme prévu. Un robinet-vanne utilisé pour la régulation s'use ; utilisé comme isolateur, il dure des décennies.

Vanne à opercule vs Vanne à bille vs Vanne à globe

Ces trois vannes en laiton sont faciles à confondre, mais chacune a un rôle distinct.

Vanne	Meilleure pour	Fonctionnement
Opercule	Isolement plein passage, usage peu fréquent	Plusieurs tours, lent
Bille	Isolement rapide marche/arrêt, usage fréquent	Quart de tour, rapide
Globe	Étranglement / régulation de débit	Plusieurs tours, précis

Une vanne à opercule offre un plein passage et une ouverture/fermeture lente et douce — idéale pour l'isolement, plus douce pour le système qu'une vanne à fermeture rapide, mais lente à manœuvrer. Une vanne à bille offre un arrêt rapide en quart de tour, parfaite lorsqu'une ligne est isolée fréquemment. Une vanne à globe est conçue pour l'étranglement. Pour la comparaison directe entre opercule et bille, voir vanne à bille en laiton vs vanne à opercule. Associez une vanne à opercule pour l'isolement principal avec un clapet anti-retour pour le reflux, comme expliqué dans notre guide du clapet anti-retour en laiton — ils remplissent des rôles différents et complémentaires.

Nuance de laiton : sans plomb et résistant à la dézincification

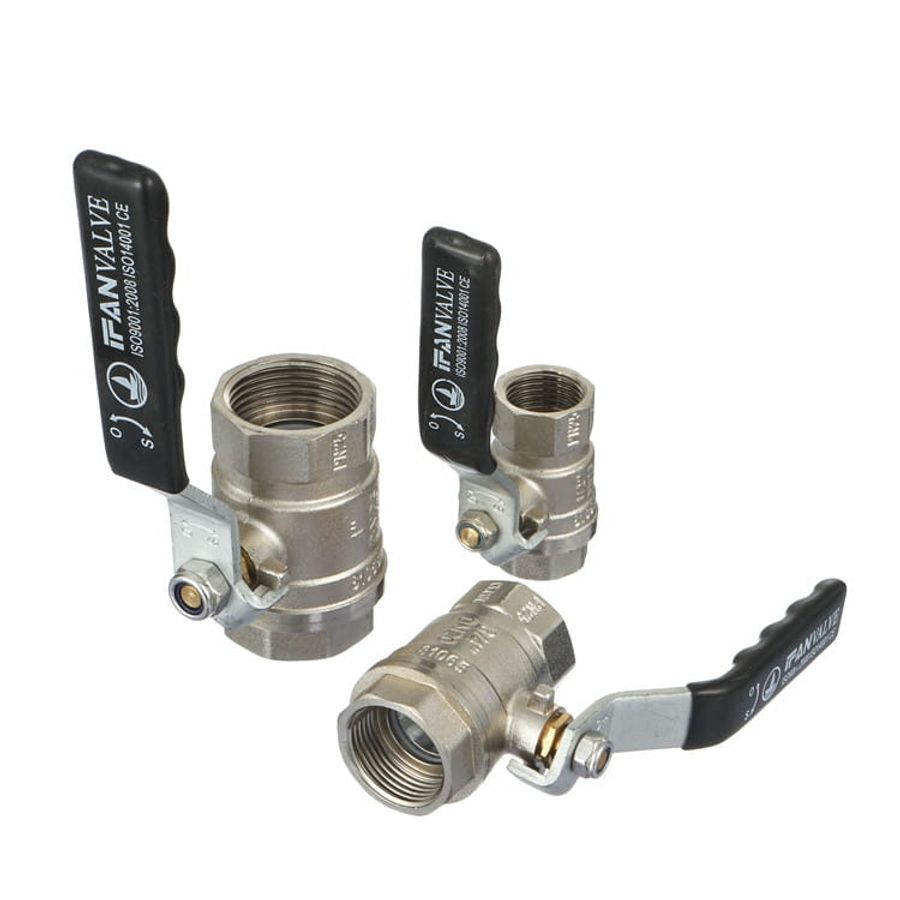

Pour l'eau potable, la nuance de laiton est aussi importante que la conception de la vanne. Le laiton ordinaire peut subir une dézincification — le zinc s'infiltre dans l'eau agressive, laissant un corps poreux et fragile qui peut se fissurer ou bloquer le passage de la vanne. Une vanne à opercule possède un siège précis et une tige filetée, donc un laiton qui se dézincifie ne fait pas que s'affaiblir — il peut bloquer le mécanisme et empêcher l'étanchéité de la vanne. Les systèmes d'eau potable doivent spécifier un laiton résistant à la dézincification (DZR), et pour les limites de plomb, une nuance sans plomb ou à faible teneur en plomb, comme celle basée sur le laiton sans plomb CW617N, bénéficiant de l'approbation pour l'eau potable de votre marché. La nuance de la vanne doit correspondre aux raccords et au tuyau qu'elle relie. Pour les applications non potables ou industrielles, l'exigence de nuance est moins stricte, mais pour toute conduite d'eau potable, la spécification DZR/sans plomb est essentielle pour une vanne qui fonctionne encore des années après l'installation.

Dimensionnement, Pression nominale et Raccordements

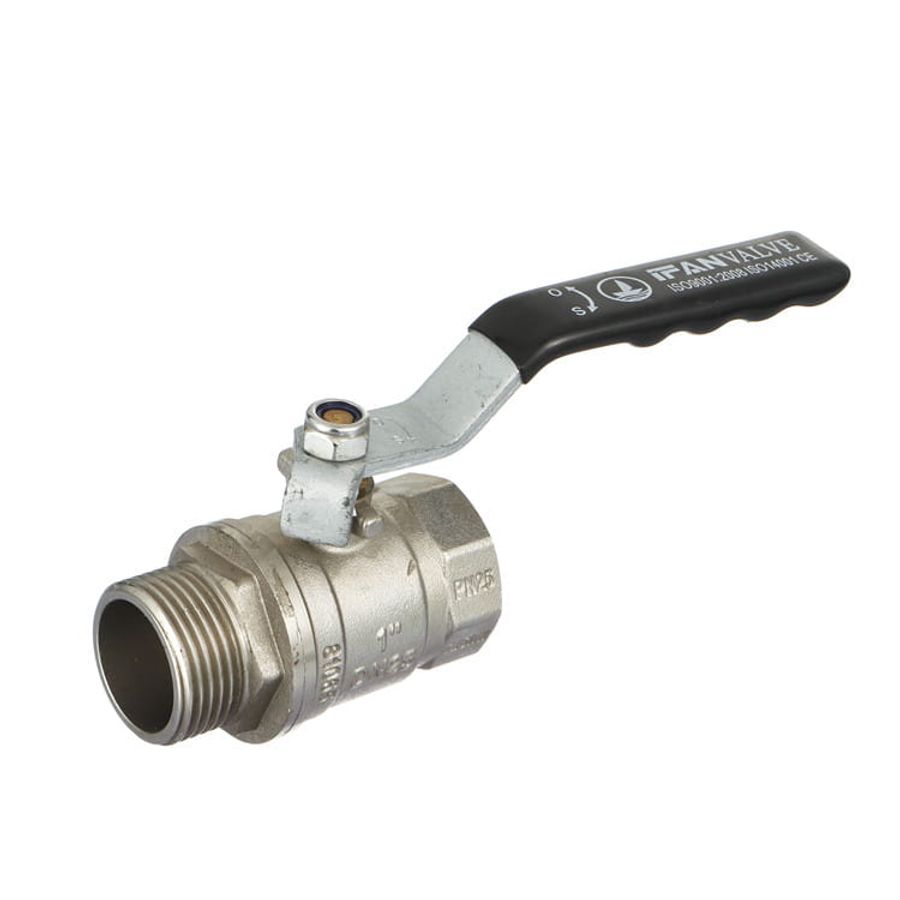

Un robinet-vanne en laiton est spécifié par sa taille, sa pression nominale et son raccord d'extrémité. La taille correspond au diamètre nominal (DN15–DN50 couvre la plupart des applications de plomberie) adapté au tuyau. La pression nominale apparaît sous forme de classe PN (PN16, PN20, PN25) ou d'une valeur WOG — elle doit correspondre à la pression de service avec une marge, et la température nominale doit être confirmée si la vanne est utilisée avec de l'eau chaude. Les raccords d'extrémité sont généralement filetés (BSP ou NPT, mâle ou femelle) : il faut donc assortir la norme de filetage et le genre au tuyau ou raccord adjacent — une vanne BSP ne s'étanchera pas sur une ligne NPT. Comme un robinet-vanne est un appareil à passage intégral, sa taille doit être égale à celle de la conduite pour ne pas créer de restriction. Obtenir la taille, la classe de pression, la norme de filetage et le grade corrects garantit que la vanne se visse directement et isole selon les spécifications — la même discipline de correspondance complète qui s'applique à tous les robinets et raccords en laiton. Indiquez les quatre éléments sur la commande pour éviter toute incertitude lors de l'installation.

Comment choisir un robinet-vanne en laiton

Pour un acheteur, décidez dans l'ordre. Priorité à la fonction : confirmez que vous avez réellement besoin d'isolation (complètement ouvert/fermé) — si vous avez besoin d'une ouverture/fermeture rapide, un robinet à tournant sphérique est plus adapté ; si vous avez besoin de régulation, un robinet à soupape. Type de tige : tige montante lorsque vous souhaitez une position visible et disposez de dégagement, tige non montante lorsque l'espace est restreint. Qualité : DZR sans plomb pour l'eau potable, adapté aux tuyaux et raccords. Taille et pression : diamètre nominal complet, classe PN ou WOG pour la pression de service, température nominale pour les conduites chaudes. Filetage : BSP ou NPT, mâle ou femelle, pour correspondre à la conduite. Sur une commande de projet, l'efficacité vient de l'achat du robinet-vanne, du robinet à tournant sphérique et du clapet de retenue, ainsi que des raccords, dans une seule qualité, un seul standard de filetage et un seul système de taille — de sorte que l'isolation, l'arrêt et la protection anti-retour arrivent tous assortis. Cette coordination transforme un planning de vannes en une installation propre plutôt qu'en une chasse aux pièces.

Erreurs courantes avec les vannes à opercule

Utilisation pour l'étranglement. Une vanne partiellement ouverte vibre et érode le siège. Utilisez-la complètement ouverte ou complètement fermée ; utilisez une vanne à pointeau pour étrangler.

Mauvaise vanne pour une utilisation fréquente. Une vanne à opercule nécessite plusieurs tours lents. Lorsqu'une ligne est souvent isolée, une vanne à quart de tour est plus rapide et plus pratique.

Laiton ordinaire pour l'eau potable. Le laiton non DZR peut se dézincifier et bloquer l'opercule. Spécifiez du laiton sans plomb et DZR pour les conduites d'eau potable.

Tige montante sans dégagement. Une vanne à tige montante nécessite un espace libre au-dessus. Dans les espaces restreints, utilisez une tige non montante.

Filetage ou classe de pression inadaptés. Une vanne BSP sur une ligne NPT, ou une classe PN sous-dimensionnée, ne scellera pas ou ne tiendra pas. Faites correspondre le standard de filetage et la pression nominale à la ligne.
