Tipos de Junta para Tubos HDPE: Todas as Formas de Conectar Tubos HDPE

Em uma linha de HDPE, o tubo quase nunca falha — a junta falha. O tubo de HDPE em si é classificado para 50 anos de serviço, mas essa classificação só se mantém se cada conexão ao longo do trecho for feita pelo método correto e feita corretamente. A parte confusa para compradores e instaladores é que "como unir HDPE" tem pelo menos seis respostas válidas, e elas não são intercambiáveis: o método perfeito para uma linha principal de transmissão de 400 mm é a escolha errada para um tee de irrigação de 32 mm, e o método que permite conectar-se a uma linha principal em operação é inútil para aparafusar a uma bomba. Este guia mapeia cada tipo de junta de HDPE — as duas famílias de fusão, as juntas mecânicas e as conexões de transição — e fornece uma regra clara para saber qual usar em qualquer conexão.

Se você ainda está definindo as dimensões do tubo e a classe de pressão, resolva isso primeiro — o método de junta depende do diâmetro e do SDR. Comece com o guia de tamanhos e SDR de tubos HDPE, depois volte aqui para escolher como tudo será conectado.

As Duas Famílias: Juntas Fundidas vs Juntas Mecânicas

Cada maneira de conectar tubos de HDPE se enquadra em uma de duas famílias, e entender a divisão é mais útil do que memorizar uma lista de conexões. Uma junta fundida derrete o polietileno do tubo e da peça de união em uma massa contínua única. Uma vez resfriada, não há interface, junta ou grampo mecânico — a junta é o mesmo material do tubo e se comporta como um comprimento flexível e totalmente resistente à carga axial. Uma solda de fusão corretamente feita é tipicamente tão forte quanto, ou mais forte que, o tubo original, por isso as linhas principais enterradas são quase sempre fundidas: simplesmente não há nada na junta que possa vazar, corroer ou se separar sob golpe de aríete.

Uma junta mecânicaO método mecânico fixa o tubo com ferragens — uma porca e anel de aperto que o prendem, ou um flange aparafusado que comprime uma junta. O tubo não é alterado, portanto a conexão pode ser desmontada novamente, e não é necessária energia ou calor para realizá-la. O preço dessa conveniência é que a classificação de pressão da junta e a resistência à carga axial vêm das ferragens, não do tubo, então uma junta mecânica é quase sempre o ponto fraco nominal da linha. Isso não é um defeito — é exatamente o que se deseja onde uma linha precisa encontrar uma válvula, cruzar para uma rede de aço ou ser aberta para manutenção — mas significa que você especifica a junta para o serviço, não apenas pega a conexão mais próxima.

Por trás de tudo isso está o material do tubo. O tubo de pressão HDPE moderno é resina PE100 com resistência mínima exigida (MRS) de 10,0 MPa, classificada conforme ISO 12162, fabricado conforme ISO 4427 (água) ou AWWA C906. Tanto os métodos de fusão quanto os mecânicos dependem dessa resina consistente e certificada, que se comporta de forma previsível quando aquecida ou fixada — essa é a primeira razão pela qual uma junta falha em tubos baratos e fora de especificação muito antes de falhar no próprio projeto da junta.

Tipo de junta	Família	Permanente?	Faixa típica de tamanhos
Fusão de topo	Fundida	Sim, resistência total	DN63 e acima
Eletrofusão	Fundida	Sim, resistência total	Qualquer tamanho; ideal para pequeno e médio diâmetro
Fusão por soquete	Fundida	Sim, resistência total	≤63 mm
Compressão / mecânica	Mecânica	Não, desmontável	≤110 mm
Flange (espiga + anel de apoio)	Mecânica	Não, desmontável	50–1200 mm
Selim de eletrofusão	Fundida	Sim, resistência total	Derivação de qualquer linha principal

Fusão de Topo: A Junta de Resistência Total para Linhas Principais

A fusão de topo é o cavalo de batalha para HDPE de grande diâmetro. Duas extremidades de tubo — ou um tubo e uma ponta de conexão do mesmo tamanho e SDR — são alinhadas em uma máquina de fusão, faceadas, e então pressionadas contra uma placa aquecida. A placa derrete ambas as faces; a máquina a retira e pressiona as extremidades fundidas juntas sob força controlada, e a junta esfria sob pressão até se tornar uma peça contínua. Não há luva, junta ou peça adicional — a junta é o tubo.

A razão pela qual o método é confiável para redes de água e gás é que ele é rigorosamente procedimental. Conforme a ASTM F2620, a placa do aquecedor opera a 204–232 °C (400–450 °F), as extremidades são pressionadas a uma pressão interfacial de 0,41–0,62 MPa (60–90 psi), e a junta é então mantida sob essa pressão enquanto esfria — conforme uma diretriz de campo amplamente usada da PPI TR-33, aproximadamente 11 minutos por polegada (25,4 mm) de espessura de parede — antes de poder ser desprendida e movida. Esses números não são sugestões — se a placa estiver fria demais, a pressão de aperto errada ou o tempo de resfriamento curto, você obtém uma junta que parece perfeita e falha meses depois. É por isso que os operadores de fusão são certificados e por que um bom fornecedor registra o log de dados de fusão da máquina para cada solda em um projeto sério.

Dois limites práticos definem onde a fusão de topo se aplica. Primeiro, o tamanho: abaixo de aproximadamente DN63, o tubo é pequeno demais para ser fixado, faceado e alinhado de forma repetível, então o trabalho de pequeno diâmetro passa para a eletrofusão ou para uma junta mecânica. Segundo, a correspondência: ambas as extremidades devem ter o mesmo diâmetro externo e o mesmo SDR — você não pode fundir de topo um tubo SDR11 com um tubo SDR17, porque as paredes têm espessuras diferentes e não derreterão ou fundirão uniformemente. Se você precisar unir dois SDRs diferentes, isso é trabalho para uma conexão de transição, não para uma máquina de fusão. Para a análise completa parâmetro por parâmetro e como a fusão de topo se compara ao método de bobina, veja fusão de topo vs eletrofusão.

Eletrofusão: A Junta para Espaços Apertados e Reparos

A eletrofusão transforma a conexão na fonte de calor. Um acoplador, cotovelo, T ou redutor de eletrofusão tem uma bobina de fio de resistência moldada em seu soquete. Você raspa e limpa a extremidade do tubo, insere-a na conexão, fixa tudo em alinhamento, e uma caixa de controle passa corrente pela bobina. A bobina aquece e derrete o polietileno na interface tubo-conexão, fundindo-os de dentro para fora. A junta final é totalmente soldada e de resistência total, igual à fusão de topo — mas como o equipamento é uma caixa de controle leve em vez de uma máquina dimensionada para o tubo, a eletrofusão funciona em qualquer diâmetro e em valas, poços e pontos de interligação onde uma máquina de fusão de topo nunca poderia ser posicionada.

O método é regido pela ASTM F1055 (especificação da conexão) e ISO 21307 (procedimento de soldagem), e conexões modernas trazem um código de barras que a caixa de controle lê para definir a tensão e o tempo exatos de fusão — eliminando toda uma categoria de erro do operador. O que o código de barras não pode fazer por você é preparar o tubo. O passo mais importante na eletrofusão é raspar a camada oxidada da superfície do tubo em toda a profundidade de inserção, ao redor de toda a circunferência, e manter essa superfície raspada limpa e intocada. O HDPE forma uma fina camada de óxido em contato com o ar, e uma bobina não pode fundir com ela — pule a raspagem e você terá uma junta que passa em uma inspeção visual e vaza sob pressão. Como a eletrofusão também está disponível como selas de derivação e de ramal, é a maneira padrão de adicionar uma conexão de serviço a uma tubulação existente. Para a maioria dos reparos, tubos de serviço de pequeno diâmetro e salas técnicas congestionadas, a eletrofusão é a escolha correta de fusão.

Fusão por Soquete: Velocidade para Pequenos Diâmetros

A fusão por soquete é a prima de pequeno diâmetro da fusão de topo. Em vez de pressionar duas faces planas juntas, você aquece o exterior da extremidade do tubo e o interior de uma conexão de soquete simultaneamente em uma ferramenta de aquecimento moldada, e então empurra o tubo totalmente para dentro do soquete, onde as duas superfícies derretidas se fundem. É rápido e repetível para as pequenas conexões que compõem o trabalho de serviço e distribuição, tipicamente em 63 mm e abaixo, e precisa apenas de uma ferramenta de aquecimento portátil em vez de uma máquina de fusão.

O ponto crítico é o esquadro e a profundidade. Como o tubo assenta em um soquete fixo, um corte fora do esquadro ou um tubo que não é totalmente inserido deixa uma fusão irregular e uma parede fraca de material fundido. Em trabalhos de pressão com HDPE, a fusão por soquete foi amplamente substituída pela eletrofusão em pequenos diâmetros, porque a conexão de eletrofusão é mais tolerante às condições de campo e autorregula seu calor — mas a fusão por soquete continua sendo um método legítimo e de baixo custo quando a equipe é treinada e as conexões são repetitivas. É mais familiar para muitos instaladores de encanamentos PPR, onde a mesma técnica domina; se você também trabalha com PPR, o paralelo é exato, e nosso guia de conexões HDPE cobre quais componentes de soquete e ponta existem para cada faixa.

Juntas de Compressão e Mecânicas: Quando Precisa Desmontar

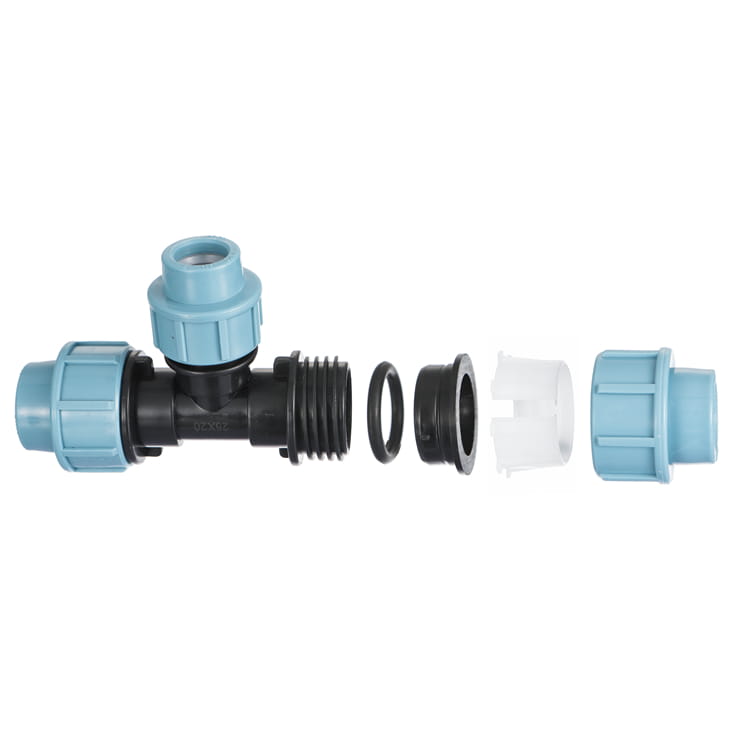

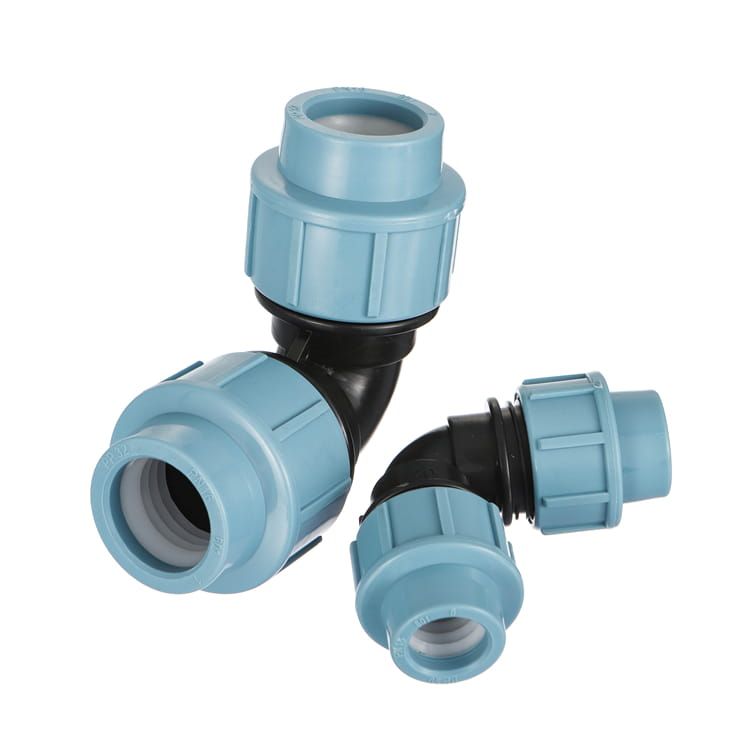

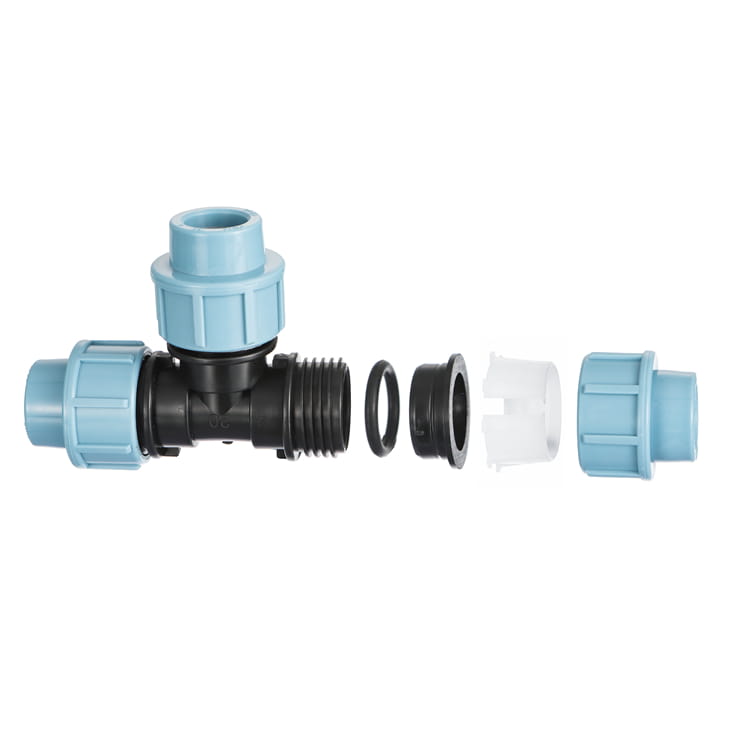

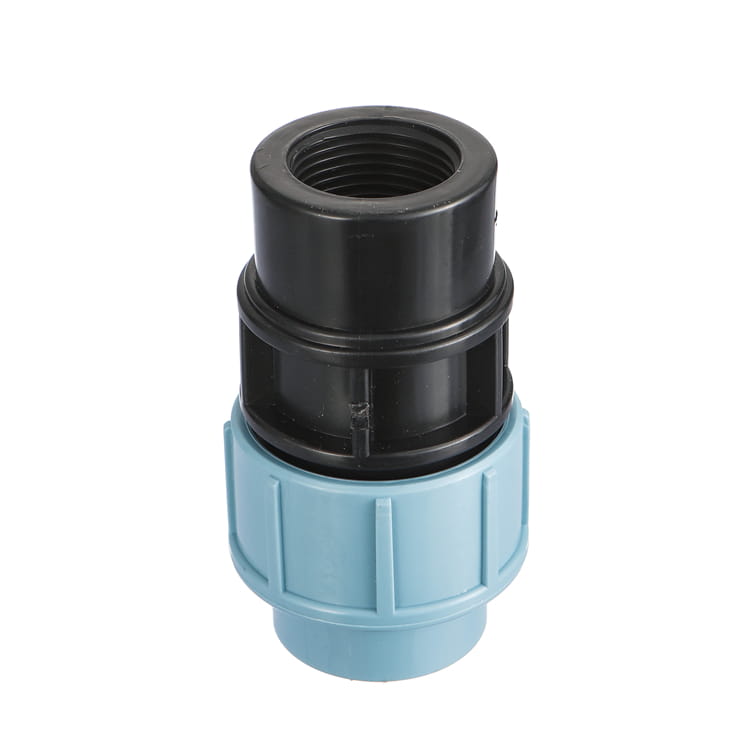

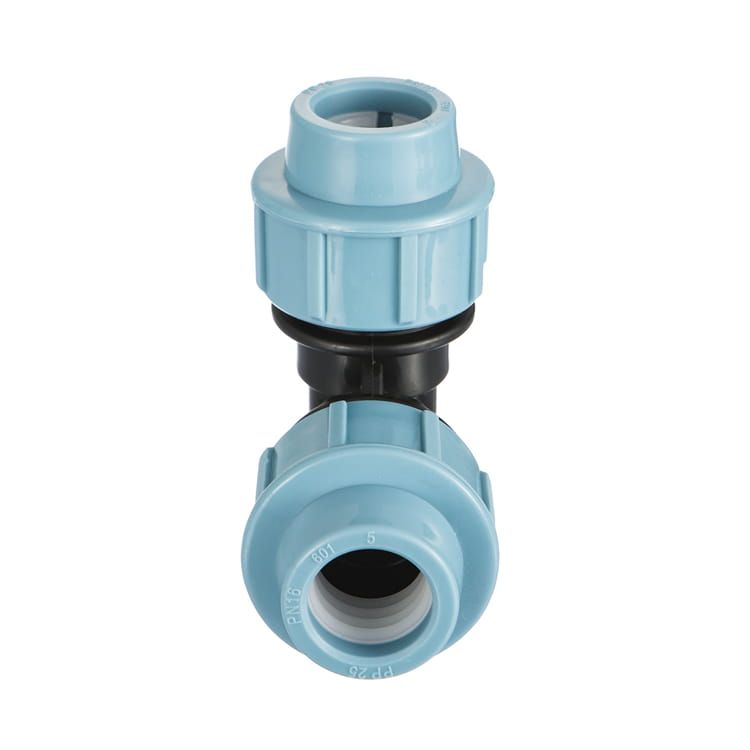

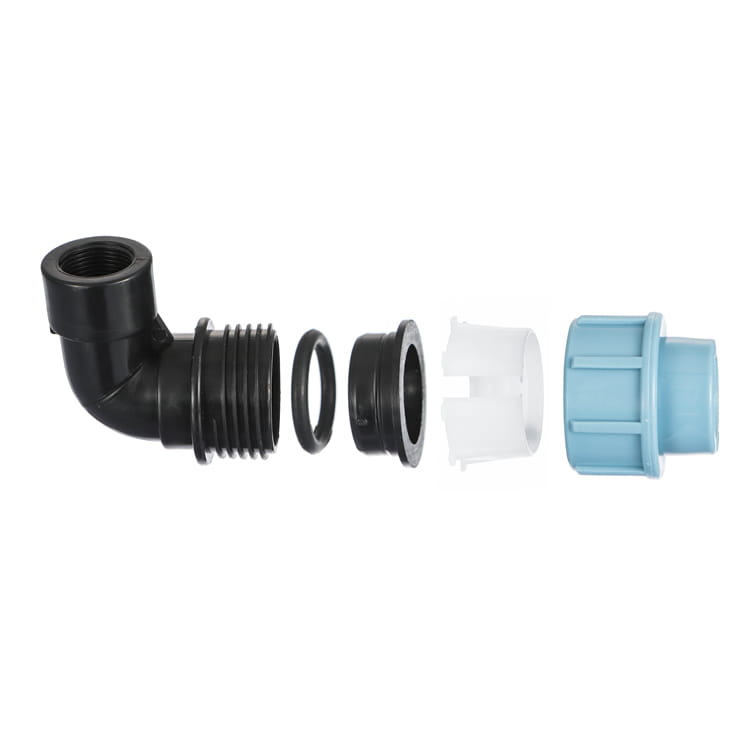

Juntas de compressão vedam sem calor ou energia. O tubo é empurrado para dentro do corpo da conexão, e o aperto da porca aciona um anel de fixação interno e uma vedação elastomérica ao redor do tubo — o anel segura contra arrancamento e a vedação segura contra pressão. Fabricadas conforme a ISO 14236 (que cobre conexões de compressão PE até 160 mm), as conexões mecânicas para tubos de pressão PE são a resposta prática sempre que levar um equipamento de fusão ao local não compensa: irrigação, água rural e agrícola, linhas temporárias, pequenas ligações de serviço e qualquer junta que possa precisar ser reaberta depois. Tudo o que você precisa é de uma chave.

As desvantagens são tamanho e pressão. As conexões de compressão são classificadas abaixo das juntas por fusão e, embora a norma vá até 160 mm, a prática de campo as mantém em torno de 110 mm ou menos — acima disso, as forças de aperto necessárias se tornam impraticáveis e a fusão é mais barata por junta e mais resistente. Os corpos vêm em polipropileno reforçado para a faixa padrão e em latão para transições rosqueadas para válvulas e medidores. O erro de campo mais comum é a inserção incompleta: se o tubo não for totalmente empurrado antes do aperto da porca, o anel de fixação morde no lugar errado e a junta se solta sob golpe de aríete. Marque a profundidade de inserção no tubo primeiro e depois empurre até a marca — um hábito de trinta segundos que elimina a falha de compressão mais comum. Para detalhes em nível de componente sobre juntas mecânicas, consulte o guia de conexões de compressão para tubos de polietileno.

Juntas Flangeadas: Conectando HDPE a Válvulas, Bombas e Metal

Quase toda linha de HDPE eventualmente precisa se conectar a algo que não é HDPE — uma bomba, uma válvula gaveta, um coletor de aço, um medidor de vazão. A junta flangeada é como você faz essa conexão de forma limpa e mantém a possibilidade de desmontagem. Ela tem três partes: um espigão com flange (um espigão curto de HDPE com face plana de flange) que é soldado de topo ou por eletrofusão ao tubo, um anel de reforço solto de aço ou ferro dúctil que desliza sobre o espigão, e uma junta. Você aperta o anel de reforço contra o flange correspondente no lado metálico, comprimindo a junta entre as duas faces. Como o anel é solto, você pode girá-lo para alinhar os furos dos parafusos sem torcer o tubo.

O detalhe que importa para a aquisição é o padrão de furação. Os anéis de apoio em HDPE são perfurados de acordo com um padrão de flange reconhecido — mais comumente ANSI/ASME B16.5, com AWWA C207 e EN 1092 também em uso — e o padrão deve corresponder àquilo a que será aparafusado. Os flanges de apoio estão comumente disponíveis de 50 mm até 1200 mm nas classes PN10 e PN16, portanto a classificação de pressão da junta é definida pela classe do flange e pela junta, não pelo HDPE. Essa é a disciplina fundamental: classificar o flange, os parafusos e a junta pelo menos à pressão do tubo, para que a transição não seja o que limita todo o sistema. Ao especificar tubo, pontas de topo e anéis de apoio como um pacote, adquiri-los juntos de um único fabricante da linha de produtos HDPE é o que garante que a face da ponta, a furação e a classe de pressão realmente coincidam no local.

Conexões de Selim e Derivação: Perfurando uma Linha Principal em Operação

Nem toda conexão é ponta a ponta. Frequentemente, é necessário derivar um ramal menor de uma linha principal existente — uma nova linha de serviço de um tubo de distribuição, um hidrante, uma válvula de ar — sem cortar a linha principal e refundi-la. É para isso que servem as conexões de selim. Um selim de derivação ou de perfuração por eletrofusão é uma conexão enrolada que se fixa ao exterior da linha principal; você raspa a área de contato, funde o selim à parede do tubo e, em seguida, perfura a linha principal através do cortador integrado do selim. Em um selim de perfuração, o cortador e uma válvula embutida permitem fazer isso em uma linha pressurizada e em operação, sem desligá-la.

A junta do selim é de resistência total onde se funde à linha principal, mas a conexão depende inteiramente da preparação da superfície — a área de contato curva deve ser raspada e limpa exatamente como em qualquer junta por eletrofusão, e o selim deve ser firmemente fixado ao tubo durante todo o ciclo de fusão e resfriamento. Os selins são a razão pela qual as redes de distribuição em HDPE podem crescer e ser reparadas sem drenagem, e são uma grande parte do motivo pelo qual o material domina a reticulação moderna de água e gás. Se você está planejando a rede mais ampla, o guia de instalação de HDPE cobre como a junção se encaixa na abertura de valas, nos testes e na comissionamento.

Escolhendo a Junta Certa: Diâmetro, Pressão, Permanência, Transição

Com seis métodos em consideração, a decisão se resume a quatro perguntas, respondidas em ordem. Responda-as e a junta correta quase sempre se nomeia.

1. Qual diâmetro?DN63 e acima em uma linha reta é território de fusão de topo — é o mais rápido e mais barato por junta em um longo trecho. Em 63 mm e abaixo, a fusão de topo se torna complicada, então você passa para eletrofusão, fusão de soquete ou compressão. A eletrofusão abrange toda a faixa e é o padrão para qualquer diâmetro médio em espaços apertados.

2. Qual pressão e serviço? Uma tubulação enterrada sob pressão exige uma junta fundida, de resistência total e resistente a cargas axiais — por solda de topo ou eletrofusão. Linhas de baixa pressão para irrigação, linhas temporárias ou escoamento por gravidade podem aceitar uma junta mecânica, onde a classificação inferior não é o fator limitante.

3. Ela precisa ser desmontável? Se a conexão for ser desmontada — em uma bomba, uma válvula, um medidor, um equipamento que recebe manutenção — você quer uma junta desmontável: um flange ou uma união por compressão. Fundir uma junta que você precisará cortar depois é uma falsa economia.

4. A que ela está conectando? HDPE com HDPE, mesmo diâmetro e mesmo SDR, é fusão. HDPE com metal ou HDPE com válvula é um flange ou uma transição roscada. HDPE com um SDR diferente é uma conexão de transição, nunca uma fusão direta. Uma derivação em uma tubulação ativa é uma luva de eletrofusão.

As condições do local desempatam. Sem energia ou sem espaço para uma máquina, você é levado para eletrofusão ou compressão. Uma vala aberta com energia e um longo trecho reto favorece a solda de topo. Reparos e conexões congestionadas favorecem a eletrofusão sempre. A única regra que se sobrepõe às quatro perguntas em qualquer junta fundida: o tubo e a conexão devem ser do mesmo grau de resina (PE100 com PE100) e o mesmo SDR, ou a solda fica comprometida antes de começar.

Erros de Tipo de Junta que Causam Falhas em Campo

Em todos os métodos, as falhas de junta HDPE remontam a uma curta lista de erros evitáveis — não ao design da junta. Conhecer a assinatura de cada um ajuda você a detectá-los antes do reaterro.

Pular o raspamento na eletrofusão ou em uma luva. A superfície oxidada deve ser removida em toda a zona de fusão. Uma junta não raspada parece idêntica a uma boa e falha sob pressão semanas depois. Raspe completamente, em toda a volta, e não toque na superfície limpa com as mãos nuas.

SDR ou grau incompatível em uma junta fundida. Diferentes espessuras de parede ou graus de resina derretem em taxas diferentes e nunca formam uma interface sólida. Confirme se as marcações impressas no tubo e na conexão correspondem antes de prender qualquer coisa — esta é a causa mais comum de uma solda de topo de "boa aparência" que se separa.

Encurtar o ciclo de resfriamento. Soltar uma junta de solda de topo antes que ela tenha resfriado sob pressão pelo tempo total — aproximadamente 11 minutos por polegada de parede — deforma a solda ainda mole. A junta pode segurar no teste e abrir lentamente em serviço. Deixe terminar.

Inserção insuficiente em uma junta de compressão. Se o tubo não for empurrado totalmente até o fundo, o anel de aperto assenta no lugar errado e a junta falha em picos de pressão. Marque a profundidade, empurre até a marca e então aperte.

Aperto desigual dos parafusos do flange. Aperte os parafusos do flange em um padrão estrela (cruzado) até o torque especificado para que a junta comprima uniformemente. Apertar um lado primeiro distorce a face e inicia um vazamento lento que só aparece quando a linha é pressurizada.

O fio condutor é que uma junta HDPE mal feita raramente se anuncia no momento em que é executada. Esse é todo o argumento para operadores certificados, parâmetros de fusão registrados, componentes compatíveis de uma única fonte e um teste de pressão adequado antes do reaterro — o custo de fazer certo é insignificante em comparação com a escavação de uma junta defeituosa sob uma estrada um ano depois.
