Tabela de dimensões de tubos PPR: DN20–DN160 em mm e polegadas

O erro mais comum dos compradores ao ler as dimensões de tubos PPR é presumir que DN seja o diâmetro interno. Não é. Para PP-R, DN é o diâmetro externo em milímetros — DN20 mede 20mm externamente, DN32 mede 32mm, e o diâmetro interno é o que resta após descontar a parede. Errar esse único ponto leva à compra da dimensão errada ou, pior, das conexões erradas.

A série de espessura de parede altera a espessura nominal e o diâmetro interno, enquanto o diâmetro externo nominal permanece igual. Um tubo 25 mm pode ter diferentes espessuras de parede, mas o tubo e as conexões escolhidos devem ser aprovados em conjunto para a classe de aplicação e a pressão exigidas.

▶

DN, OD e polegadas: o que os números significam

DN significa “diâmetro nominal”. Em tubos metálicos, corresponde aproximadamente ao diâmetro interno, e é aí que começa a confusão — porque, em PP-R, DN é o diâmetro externo. Um tubo PP-R DN20 mede 20mm externamente. Os equivalentes em polegadas são dimensões comerciais aproximadas, não conversões exatas: DN20 é vendido como ½", DN25 como ¾", DN32 como 1".

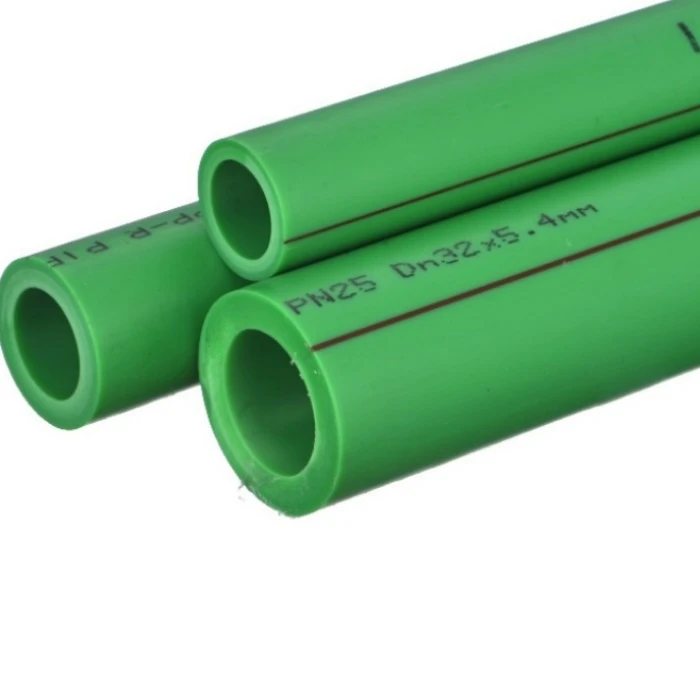

Todo tubo que cumpre as normas tem sua especificação impressa na lateral. Uma marcação dimensional como "SDR6 dn32 × 5.4mm" identifica SDR 6, diâmetro externo de 32 mm e espessura de parede de 5.4 mm. Verifique separadamente a declaração de pressão/aplicação do tubo. Com esses três números, você pode calcular o diâmetro interno (32 menos duas espessuras de parede) e confirmar que recebeu o que pediu. Se um tubo não tiver uma marcação impressa clara, trate isso como um sinal de alerta antes de qualquer outra coisa.

Tabela de dimensões de tubos PPR

Os diâmetros mais utilizados na maioria das obras de abastecimento de água, com a dimensão comercial sob a qual cada um é vendido e onde costuma ser aplicado. As dimensões comerciais abaixo seguem a convenção ½" = 20 mm usada pelos fabricantes de conexões conforme ISO 15874-2 e pela tabela de resposta rápida no início desta página.

Fonte: diâmetros externos conforme ISO 15874-2:2013 (+Amd 1:2018, Amd 2:2022) Tabela 5, classe dimensional A; as dimensões comerciais são designações comuns de mercado; confirme separadamente o OD da bolsa e a dimensão da rosca.

Todas as dimensões desta tabela, de DN20 a DN160, nas classes de espessura de parede de PN12.5 a PN25, estão listadas com suas dimensões no catálogo de tubos PPR.

Por que você também verá "20 mm = ¾ de polegada". Em partes da África Oriental, do Sul da Ásia e do Golfo, os varejistas denominam PPR pelo diâmetro externo literal em polegadas; assim, 20 mm (0.79") é chamado de ¾" e 25 mm (0.98") é chamado de 1". As designações comerciais comuns associam o tubo 20 mm a ½ polegada e o tubo 25 mm a ¾ de polegada, mas as conexões de transição também são fabricadas com outras dimensões de rosca; especifique separadamente o OD da bolsa e a dimensão da rosca. Ambas as designações descrevem o mesmo tubo. O único número que nunca muda é o OD em milímetros, por isso todo pedido deve ser escrito como DN20 / DN25 / DN32, nunca como “PPR de meia polegada”.

Os diâmetros externos e as espessuras de parede são definidos por ISO 15874-2 e DIN 8077/8078, portanto um DN25 de uma fábrica que cumpra as normas tem o mesmo diâmetro externo que um DN25 de outra. É isso que permite unir conexões e tubos de um sistema fabricado corretamente. Isso não autoriza misturar marcas aleatórias — a qualidade e a classe de espessura de parede ainda precisam corresponder, como o guia de conexões PPR explica.

Da tabela ao pedido de compra: MOQ, prazo de entrega, preço e amostras

A tabela acima define as dimensões. Ela não pode definir os quatro pontos que o comprador ainda precisa esclarecer antes de emitir um pedido de compra, e a maioria das consultas que não avança esbarra em um deles. A seguir, mostramos como cada ponto normalmente é estruturado na produção de PP-R e a pergunta exata a fazer ao fornecedor. Valores específicos de uma fábrica em uma determinada semana não são apresentados aqui. Solicite-os por escrito, com data.

Como o MOQ é calculado para tubos PP-R

A quantidade mínima de pedido para tubos extrudados raramente é um único número para todo o pedido. Pergunte se os mínimos se aplicam a cada configuração de produção, a cada SKU ou ao pedido como um todo. Cada combinação de diâmetro externo, classe de pressão e cor tem sua própria configuração de extrusão: a matriz e a luva de calibração mudam conforme o OD, a abertura da matriz e a velocidade de puxamento definem a espessura de parede, e a cor vem do masterbatch dosado no mesmo funil de alimentação. Confirme qualquer mínimo por OD, série de espessura de parede e cor, além do mínimo total do pedido e se combinações de dimensões ou famílias de produtos se qualificam.

Acorde a unidade da cotação — metros, feixes ou massa — e a série de espessura de parede fornecida antes de comparar propostas. Verifique tanto o volume embalado quanto a carga útil total ao preparar o plano de carregamento do contêiner; a série de espessura de parede, o encaixe de tubos uns dentro dos outros, os feixes e a embalagem determinam qual limite será atingido primeiro.

Peça ao fornecedor:

• O mínimo por DN, por PN e por cor, expresso em metros ou kg.
• Se uma cor fora da linha habitual tem seu próprio mínimo, além de uma quantidade prevista para a purga na troca.
• Se as conexões têm um mínimo separado, definido pelo número de cavidades do molde, em vez de pelos metros de tubo.
• Se itens com quantidades abaixo do mínimo são aceitos quando o restante do contêiner justifica a produção.

O que realmente determina o prazo de entrega

O prazo de entrega de PP-R envolve quatro relógios que correm em velocidades diferentes, e uma única data de entrega oculta qual deles está causando a espera.

• Estoque ou vaga na programação de produção. Uma fábrica mantém estoque regular apenas dos itens de maior giro: os diâmetros comuns, na classe de pressão mais vendida e na cor própria da marca. Qualquer item fora desse conjunto precisa de uma vaga na programação de produção, e esse prazo começa quando uma linha de extrusão fica livre, não quando o pedido de compra é assinado. Uma cor fora do padrão, uma classe de espessura de parede para a qual a linha não está configurada, um comprimento de barra diferente do padrão ou seu próprio texto na linha de impressão retiram o item do primeiro grupo.
• Resina. PP-R é fabricado a partir de uma lista restrita de graus de polipropileno copolímero randômico. Se o grau indicado na sua especificação não estiver entre os que a fábrica já mantém, a compra da resina precede a vaga na programação de extrusão.
• Ensaios no seu próprio lote. ISO 15874-2 define os requisitos hidrostáticos e ISO 1167 define o método de ensaio, e esses ensaios têm durações fixas estabelecidas na norma. Eles não podem ser abreviados para um pedido urgente. A maioria das propostas é calculada com base na documentação de ensaios de tipo já existente na fábrica, o que não acrescenta tempo ao calendário. Uma proposta que exige novos ensaios no seu próprio lote de produção acrescenta esse período fixo, portanto esclareça isso na consulta, em vez de descobrir na sexta semana.
• O trecho marítimo. O tempo de trânsito é divulgado pela transportadora para cada rota e não tem relação com a fábrica. Uma data de entrega só tem significado quando os portos de origem e destino estão definidos e você sabe se a reserva é direta ou passa por um porto de transbordo.

Peça ao fornecedor:

• Quais itens da sua consulta estão disponíveis em estoque hoje e quais são fabricados sob encomenda.
• Qual evento inicia a contagem do prazo de produção: a data do pedido de compra, o depósito ou a aprovação da cor.
• Se a data cotada é a data em que a mercadoria estará pronta na fábrica ou a data de embarque a bordo.
• A rota com seu tempo de trânsito.

De que é composta uma cotação de PP-R

O preço por metro é um resultado. Para PP-R, ele é composto por cinco partes, e uma cotação que não as separa não pode ser comparada com outra.

• Resina. O componente predominante. A resina PP-R é um produto petroquímico cujo preço se baseia nas cotações publicadas do mercado de polipropileno, que variam de mês para mês; por isso, as propostas das fábricas têm um prazo de validade, em vez de um preço de tabela permanente. Uma cotação sem data de validade não é uma cotação.
• A série de espessura de parede determina a quantidade de resina por metro para um determinado OD. No exemplo nominal 25 mm, S5/SDR11 usa parede de 2.3 mm e S2/SDR5 usa 5.1 mm: os pesos teóricos a 905 kg/m³ são 0.148 e 0.289 kg/m, respectivamente. Esses valores com densidade presumida não são pesos de embarque do fornecedor nem evidência da pressão nominal de um produto. Informe a espessura de parede real, o material e as condições de serviço declaradas na consulta de preço.
• Cor, marcação e comprimento da barra. Masterbatch fora da cor habitual, uma linha de impressão personalizada e um comprimento de barra fora do padrão acrescentam material ou uma troca de configuração, e essa troca tem custo tanto em refugo quanto em horas de máquina.
• Embalagem e contêiner. Um embarque de tubos pode ser limitado pelo volume embalado ou pela carga útil; verifique ambos usando os pesos unitários e as dimensões reais das embalagens. O transporte das barras em feixes, encaixadas umas dentro das outras ou soltas altera quantos metros cabem em um contêiner high cube e, com isso, o frete atribuído a cada metro.
• O Incoterm. EXW, FOB, CIF e DDP descrevem o mesmo tubo com diferentes abrangências. Um valor CIF já inclui frete marítimo e seguro; um valor EXW não inclui nenhum deles, nem transporte terrestre, nem desembaraço de exportação. Comparar um valor EXW com um valor CIF é a maneira mais comum de uma proposta mais barata acabar saindo mais cara.

Verifique na folha de cotação:

• A base da unidade, seja por metro, por kg ou por feixe.
• Um PN em cada item.
• Cor.
• Comprimento da barra.
• O Incoterm com o porto indicado.
• A data de validade.
• A especificação da embalagem.
• Se as conexões são cotadas por peça ou por conjunto.

O que uma amostra comprova e o que não pode comprovar

Um pedaço de tubo em suas mãos permite verificar tolerâncias e qualidade de fabricação. Interpretá-lo como uma verificação da vida útil é o que leva compradores a terem surpresas no terceiro ano.

Uma amostra de tubo pode esclarecer vários pontos. Meça o diâmetro externo e a espessura de parede em vários pontos da circunferência com um paquímetro e um micrômetro, comparando com a tabela acima e com a classe de tolerância da ISO 15874-2, e verifique a ovalização enquanto estiver usando o paquímetro. Confira na marcação conforme ISO 15874 o fabricante, a norma, o OD nominal e a espessura de parede, a classe dimensional, o material, a classe de aplicação com a pressão de operação e as informações exigidas de rastreabilidade da produção. Faça uma termofusão por bolsa do material usando sua própria máquina de solda e suas próprias conexões. Observe ao longo do tubo a uniformidade da cor e, na face cortada, procure inclusões ou pontos escuros que indiquem material reprocessado.

Um único trecho de tubo não pode comprovar a vida útil de projeto de 50 anos. Esse número é uma extrapolação de dados hidrostáticos de longa duração conforme ISO 9080, obtidos de uma população de corpos de prova ao longo do tempo, não de uma peça sobre uma mesa. Um único trecho de tubo também não informa nada sobre a consistência entre lotes na linha que produzirá seu pedido.

Assim, o valor da peça é aproximadamente o valor da documentação que a acompanha. Leia o código de lote impresso nela, solicite o relatório de ensaios do lote correspondente e peça o certificado de terceira parte que abranja exatamente aquela família de DN e PN. A peça então permite verificar se a documentação descreve o tubo.

Peça ao fornecedor:

• De qual lote a peça veio.
• Se ela é de uma produção regular ou de uma demonstração feita manualmente.
• Se é aceita uma inspeção de terceira parte no lote de produção, com os mesmos critérios de aceitação, antes do carregamento.

Série de espessura de parede e declaração de pressão: verifique ambas

PN é uma designação de pressão nominal referenciada a condições especificadas, geralmente 20°C para esses produtos; obtenha a declaração do fabricante sobre pressão, temperatura e vida útil. Como a capacidade diminui à medida que a água fica mais quente, a classe escolhida depende de a linha ser de água fria, água quente ou uma prumada de água quente com condições exigentes.

Selecione o tubo e as conexões compatíveis com base na classe de aplicação declarada, na pressão de projeto, no perfil de temperatura e na vida útil. Confirme as combinações permitidas de tubos e conexões no sistema selecionado; a igualdade do OD nominal, por si só, não comprova uma junta qualificada.

Como escolher a dimensão correta

Dimensionar é uma questão de vazão, não de adivinhação. Se a dimensão for pequena demais, os aparelhos ficam sem água suficiente quando duas torneiras são abertas ao mesmo tempo; se for grande demais, você paga por tubos e conexões de que não precisa.

Dimensione primeiro as linhas principais e depois reduza para os ramais

Comece pela linha principal de entrada e avance pelo sistema. Uma linha principal DN25 alimentando ramais DN20 para torneiras individuais é o padrão residencial. Dimensionar no sentido contrário — escolher primeiro as dimensões dos ramais e somá-las — geralmente resulta em uma linha principal que restringe todo o sistema.

Ajuste o diâmetro à demanda de vazão

Calcule a capacidade com base no diâmetro interno selecionado, no comprimento do trecho, nas conexões e na pressão disponível. A 2 m/s, um diâmetro interno de 21.2 mm transporta cerca de 42 L/min; essa verificação de velocidade não estabelece a pressão na saída. A demanda dos aparelhos e as condições de pressão determinam as dimensões necessárias da distribuição e dos ramais.

Aumente uma dimensão pensando no futuro

Se um edifício puder receber banheiros, um aquecedor de água ou uma ampliação no futuro, aumente agora as linhas principais em uma dimensão. Passar de DN25 para DN32 na linha principal custa pouco durante a instalação e evita abrir paredes quando a demanda crescer. Para trechos longos e expostos de água quente, associe a decisão de dimensionamento ao tipo correto de tubo — abordado na comparação entre PPR e PPRC.

Conclusão

O dimensionamento de PPR começa pelo OD nominal e pela série de espessura de parede fornecida; verifique a pressão e a classe de aplicação para o material selecionado. Com esses pontos definidos, a tabela deixa de intimidar — você lê a impressão no tubo, ajusta o diâmetro à vazão e escolhe a classe de pressão conforme a temperatura.

Ao montar um pedido, liste o diâmetro e a classe de pressão de cada trecho e, na chegada, confirme se a especificação impressa corresponde ao que foi comprado. Essa única verificação identifica a maioria dos problemas de dimensionamento e qualidade antes de o tubo entrar na parede.

Tabela completa de dimensões de tubos PPR: espessura de parede e peso teórico por S/SDR

Especifique separadamente o OD nominal e a série de espessura de parede fornecida. A parede afeta o diâmetro interno, o material por metro e a massa do embarque. A tabela dimensional abaixo usa colunas de séries de tubos conforme ISO, não uma correspondência universal entre PN e SDR; obtenha a declaração de pressão e de classe de aplicação do produto exato antes de usar a tabela em um pedido.

As colunas mostram as dimensões de S5/SDR11, S3.2/SDR7.4, S2.5/SDR6 e S2/SDR5. As designações PN dependem do material declarado e da base de projeto; confirme a classificação do produto exato antes de fazer o pedido. A Tabela 5 lista 1.9 mm para OD de 20 mm em S 5 (SDR 11), mas a cláusula 6.2.2 da ISO 15874-2:2013 exige pelo menos 2.0 mm para tubos destinados à união por fusão. Para um pedido com soldagem por fusão, confirme a espessura de parede real em conformidade com a norma e recalcule o diâmetro interno e o peso a partir das dimensões fornecidas. Os pesos abaixo são valores teóricos calculados a partir do OD nominal e da espessura de parede listados, com densidade presumida de 0.905 g/cm³. Eles excluem tolerâncias de fabricação e embalagem; obtenha os pesos unitários e de embarque reais do fornecedor para planejar o frete. A tabela dimensional não é uma declaração de estoque. Confirme cada OD, série de espessura de parede e comprimento necessários na tabela atual de produtos do fornecedor e na disponibilidade em estoque ou para produção antes de fazer o pedido. Para detalhes completos sobre material e ensaios, consulte nosso guia completo de tubos PPR.

Dimensão de tubo PPR de mm para polegadas: tabela de conversão exata

PPR é um produto métrico, portanto o OD em milímetros é o número real e a designação em polegadas é uma dimensão comercial hidráulica, não uma conversão literal. Uma polegada equivale exatamente a 25.4 mm, mas um “1 polegada” tubo PPR tem OD de 32 mm, não 25.4 mm, porque o nome em polegadas se refere ao antigo diâmetro interno nominal dos tubos de ferro. Use a tabela abaixo para converter entre o que uma ficha de especificações apresenta (mm) e o que um instalador pede (polegadas), nos dois sentidos.

A conclusão prática: ao comprar ou combinar conexões, use o valor em mm/DN, porque é ele que determina o encaixe. Pedidos feitos pela conversão literal em polegadas causam incompatibilidades. Observe que 75 mm costuma ser identificado como 2 1/2" ou 2 3/4", dependendo da nomenclatura do fornecedor; portanto, confirme o OD em mm em qualquer pedido que combine marcas.

DN20 em polegadas: por que PPR e aço dão duas respostas diferentes

Pesquise “DN20 em polegadas” e os primeiros resultados dizem ¾". Olhe uma conexão PPR e DN20 é ½". Nenhum está errado — são dois sistemas diferentes de DN. Conforme ISO 6708:1995, DN é apenas um “número redondo conveniente” para referência; é a norma do produto que decide o que esse número mede. Para tubos de aço (ASME B36.10-2022), DN corresponde ao antigo diâmetro interno nominal, portanto DN20 = NPS ¾", com OD de 26.7 mm. Para a série DN/OD usada aqui, DN/OD20 indica um diâmetro externo nominal de 20 mm. Seu diâmetro interno depende da série de espessura de parede — por exemplo, 11.8 mm com parede de 4.1 mm — e a rosca de transição deve ser especificada separadamente.

Quanto é DN20 em polegadas?

DN20 é 20 mm, que equivale a 0.787 polegadas em uma conversão literal. Como dimensão comercial, é ½" para tubos PPR e ¾" (NPS) para tubos de aço, válvulas e flanges. Verifique a qual material o DN pertence antes de escolher uma conexão.

Quanto é DN20 em mm?

Para a classe dimensional A, DN/OD20 tem diâmetro externo nominal de 20 mm e diâmetro externo médio permitido de 20.0–20.3 mm. Para aço, DN20 é um tubo nominal de ¾", cujo OD real é 26.7 mm e cujo diâmetro interno é aproximadamente 20 mm — é daí que vem o “20”.

Como converter dimensões DN para polegadas?

Divida por 25.4 para obter o valor literal em polegadas (DN25 = 0.98"). Para a dimensão comercial, use uma tabela de correspondência, não aritmética: em PPR, DN20 = ½", DN25 = ¾", DN32 = 1"; em aço e válvulas, DN15 = ½", DN20 = ¾", DN25 = 1". Esses exemplos de designações comerciais não são uma regra de seleção de adaptadores; especifique independentemente o OD da bolsa e a dimensão e a norma da rosca correspondente.

Qual DN corresponde a ¾ de polegada?

¾ de polegada corresponde a DN25 em PPR (OD de 25 mm) e a DN20 em tubos de aço, válvulas de latão e flanges (OD de 26.7 mm). Para conectar PPR a uma válvula de latão de ¾ de polegada, selecione uma conexão de transição com o OD correto da bolsa para o tubo e com dimensão e norma de rosca correspondentes. Uma bolsa DN25 com rosca de ¾ de polegada é uma combinação comum, não o único OD de bolsa disponível.

Quanto é DN25 em polegadas?

DN25 é 25 mm = 0.984 polegadas. Como dimensão comercial de PPR, DN25 é ¾"; como dimensão de aço ou válvula, DN25 é 1" (NPS 1, OD de 33.4 mm). Selecione independentemente o OD da bolsa PP-R e a dimensão da rosca da válvula; uma bolsa DN25 pode ser oferecida com diferentes dimensões de rosca.

Fonte: OD de PPR conforme ISO 15874-2:2013 Tabela 5; NPS e OD de aço conforme ASME B36.10-2022 Tabela 1; definição de DN conforme ISO 6708:1995. Conversão literal: 1 pol = 25.4 mm.

Não existe uma correspondência obrigatória direta de DN. Confirme cada transição pelo OD da bolsa para o tubo e pela dimensão e norma da rosca da válvula; as tabelas de designações comerciais comuns não identificam todos os adaptadores disponíveis. Quando uma ficha de especificações mistura os dois — uma flange de bomba em DN de aço e uma prumada em DN de PPR — escreva a dimensão da rosca em polegadas ao lado de cada ponto de transição, para que o instalador não leia DN25 duas vezes e receba duas peças diferentes. O guia de dimensões de válvulas de esfera de latão aborda o lado da válvula nessa transição.

Arredondar DN para polegadas leva à compra da conexão errada

A polegada em uma conexão de transição PP-R é uma dimensão de rosca definida por uma norma de roscas, não o diâmetro externo do tubo dividido por 25.4. PP-R DN20 tem OD de 20.0 mm conforme ISO 15874-2:2013, e 20 ÷ 25.4 é 0.787 pol. Arredondado para a fração comercial mais próxima, resulta em ¾ pol, porque 0.787 está mais próximo de 0.750 do que de 0.500. Uma bolsa 20 mm é oferecida com diferentes dimensões de rosca; especifique a bolsa e a rosca separadamente. Uma conversão literal do OD não permite selecionar uma rosca de transição; escolha separadamente o OD necessário da bolsa e a designação da rosca correspondente.

Uma marcação de ½ pol ainda deixa a questão mais difícil em aberto, porque três normas diferentes podem apresentá-la. ISO 228-1:2000 abrange roscas paralelas G. ISO 7-1:1994 abrange roscas cônicas R e Rc. ASME B1.20.1-2013 (R2018) abrange NPT. Apenas as duas últimas produzem a junta estanque à pressão na própria rosca. ISO 228-1 afirma em seu próprio escopo que roscas G não são adequadas quando a junta veda na rosca e que a vedação precisa ser comprimida em superfícies fora dela. Um instalador que encontra uma união G½, a envolve com fita de PTFE e aperta não vedou nada. Essa junta precisa de sua arruela de vedação.

BSP e NPT de ½ pol são parecidas o suficiente para causar problemas. Ambas têm 14 fios por polegada. G½ tem diâmetro maior de 20.955 mm, contra 21.34 mm para ½ NPT, e o ângulo dos flancos de BSP é 55°, enquanto o de NPT é 60°. Peças BSP e NPT incompatíveis podem parecer encaixar; o rosqueamento manual não comprova compatibilidade. Verifique a designação da rosca e o calibre antes da montagem.

Fonte: identificação, edição e comportamento de vedação das normas conforme os organismos emissores, ISO 228-1:2000, ISO 7-1:1994 e ASME B1.20.1-2013 (R2018). As tabelas dimensionais de ISO exigem acesso pago; portanto, os valores de G½ e ½ NPT são valores de engenharia conferidos em outras fontes e apresentados ao lado da norma que os rege, em vez de transcritos dela. Cada linha indica seu próprio sistema; não existe conversão universal de DN para polegadas, e as linhas não são intercambiáveis.

O cobre acrescenta um quarto sistema ao mesmo desenho. O tubo de cobre ASTM B88 nominal de ¾ de polegada tem diâmetro externo de 22.225 mm; EN 1057 também inclui uma dimensão separada de diâmetro externo de 22 mm. Não trate essas dimensões como intercambiáveis. Nenhuma delas é o 19.05 mm resultante de ¾ × 25.4. A própria linha de conexões é abordada no guia de conexões PPR.

Como isso afeta seu prazo de entrega. Não vale apresentar aqui um número de dias, porque ele depende de uma decisão que você controla. Pergunte conforme qual norma a rosca do inserto de latão é usinada e inclua a designação na fatura proforma: G½, Rp½, R½ ou ½ NPT. Uma rosca que a fábrica já mantém é retirada do estoque; uma que ela não mantém exige uma etapa de usinagem, colocando esse item na programação de produção. A qual desses dois grupos sua rosca pertence determina o prazo de entrega muito mais do que a quantidade.

Quatro linhas resolvem isso no pedido e devem ficar ao lado de DN e PN que você está obtendo do catálogo de produtos:

• A dimensão em milímetros, escrita como DN20 / OD de 20 mm, nunca como “PPR de meia polegada”.
• A designação da rosca com sua norma, escrita como G½ conforme ISO 228-1 ou ½ NPT conforme ASME B1.20.1.
• Macho ou fêmea, e paralela ou cônica, indicados separadamente da dimensão.
• Onde ocorre a vedação: na rosca ou na face de uma arruela fora dela.

Uma rosca errada ainda passa pela contagem de peças no recebimento, porque a etiqueta da caixa, o DN e a quantidade estão corretos. O problema aparece no primeiro ensaio de pressão, quando o trecho já está embutido e a conexão substituta exige um segundo embarque com um segundo prazo de entrega.

Diâmetro interno e capacidade de vazão por dimensão e série de espessura de parede

Para o mesmo OD nominal, a parede mais espessa de S2/SDR5 proporciona um diâmetro interno menor que S5/SDR11; a designação PN sozinha não determina essa espessura. Isso importa para o dimensionamento: um tubo 50 mm S2/SDR5 transporta menos vazão que um tubo 50 mm S3.2/SDR7.4 com o mesmo OD. A água passa pelo diâmetro interno, não pelo OD, portanto o diâmetro interno efetivo é o número a verificar em relação à vazão de projeto. A coluna de vazão é calculada apenas a partir do diâmetro interno de SDR6 a 1–2 m/s; ela não se aplica ao diâmetro interno menor de SDR5. Recalcule a vazão a partir do diâmetro interno real do tubo selecionado e verifique o limite de velocidade do projeto.

Os valores extremos de vazão calculada são arredondados para uma casa decimal em litros por minuto; são verificações preliminares de velocidade, não uma aprovação de perda de pressão ou de condições de serviço.

Aplique os limites de velocidade pertinentes do projeto e das normas nacionais tanto aos tubos de distribuição de água fria quanto aos de água quente; dimensione separadamente os tubos de retorno de água quente usando orientações nacionais ou do fabricante. Para dois tubos 50 mm, compare suas espessuras de parede declaradas e seus diâmetros internos reais; à mesma velocidade, o maior diâmetro interno transporta mais vazão, independentemente das designações PN. Em caso de dúvida, dimensione pelo diâmetro interno e aumente um DN, em vez de elevar a velocidade acima de 2 m/s. Nosso guia de instalação de PPR explica como a profundidade de fusão também reduz ligeiramente o diâmetro interno em cada junta.

Dimensões de conexões PPR e ligações roscadas

Tubos e conexões compartilham o mesmo DN, portanto um joelho DN25 é unido por fusão a um tubo DN25 sem adaptador. As faixas de união são específicas de cada sistema: alguns usam termofusão por bolsa até 125 mm e soldagem de topo a partir de 160 mm, com eletrofusão onde especificado. Use a tabela de união do fabricante; selas são conexões de derivação. Conexões de redução permitem passar entre dimensões (por exemplo, DN32×25 ou DN50×32), e conexões de transição têm uma rosca metálica para conectar PPR a válvulas de latão, medidores e coletores. A tabela abaixo relaciona as dimensões comuns de conexões para termofusão por bolsa e as roscas padrão das peças de transição.

Adaptadores de transição macho e fêmea usam roscas BSP (paralelas ou cônicas) na maioria dos mercados de exportação; confirme BSP ou NPT antes de fazer um pedido para a América do Norte. Confirme a liga do inserto, a comprovação de resistência à dezincificação e a aprovação para água potável da conexão exata e do mercado de destino antes de fazer o pedido. Para a linha completa de conexões e os detalhes de fusão, consulte nosso guia de conexões PPR.

Comprimento de tubos PPR: o que “comprimento padrão” realmente significa

Guia completo: comprimentos, tolerâncias, carregamento de contêineres e o que incluir no pedido de compra são abordados em Comprimento de tubos PPR: padrão de 4 m e 6 m. O resumo abaixo é a versão curta.

O diâmetro é padronizado; o comprimento não. ISO 15874-2:2013 define o diâmetro externo e a espessura de parede, mas não contém nenhuma cláusula sobre comprimento de fornecimento. Duas normas nacionais o especificam: GB/T 18742.2-2017 a cláusula 7.3.3 estabelece “geralmente 4 m ou 6 m, ou conforme acordado”, sem permitir tolerância negativa, e a cláusula 7.4 da IS 15801:2008 da Índia estabelece de 3 a 6 m, com tolerância de +10 mm. Na prática, o mercado adotou 4 m.

Qual é o comprimento de um tubo PPR?

Um tubo PPR padrão tem 4 metros (13.1 ft) de comprimento, em todos os diâmetros de DN20 a DN160. 6 m é a segunda opção comum para pedidos de projetos, 3 m é um comprimento padrão conforme IS 15801, e são fabricadas bobinas para DN20–DN25. O comprimento não muda com a classe PN.

Qual é o comprimento padrão de tubos PPR?

4 m é o padrão de fato porque nenhuma norma internacional de PPR define um comprimento; as normas nacionais indicam 4 m, 6 m ou 3–6 m e permitem que comprador e fábrica acordem outros comprimentos. Uma barra de 4 m cabe longitudinalmente em um contêiner de 20 ft; uma barra de 6 m não cabe.

Usando um exemplo de comprimento interno de 12,032 mm, três tubos nominais de 4 m deixam apenas 32 mm antes de considerar tolerâncias de comprimento dos tubos, embalagem e folga para carregamento; confirme as dimensões reais do contêiner e das embalagens antes de adotar essa disposição. A comparação completa, com os cálculos de carregamento e o desperdício de corte por altura de pavimento, está em comprimento de tubos PPR: o que realmente é embarcado e como é carregado.
