Guia de Flange de Vaso Sanitário em PVC: Tamanhos, Regra de Altura, Instalação e Reparo

Um flange de PVC para vaso sanitário — o flange de esgoto — é a única conexão em um banheiro que faz três coisas ao mesmo tempo: conecta o vaso à linha de drenagem, ancora o vaso à estrutura e carrega a vedação que mantém os gases do esgoto fora do ambiente. É também uma conexão que custa alguns dólares e, quando falha ou fica na altura errada, danifica o piso. A maioria dos vasos que balançam, vazamentos na base e odores de esgoto têm origem nesta peça que está rachada, desancorada ou instalada muito baixa. Este guia aborda os tamanhos e a questão 4x3, tipos de anel e corpo, a regra de altura que determina se a vedação de cera sobrevive, requisitos de código, instalação com solvente e as opções de reparo que salvam um flange sem precisar remover a curva de esgoto.

O flange é a última conexão no percurso de drenagem — para o sistema a montante dele, desde dimensionamento de colunas até ventilação, consulte o guia completo de drenagem em PVC.

O Que o Flange Realmente Faz

Analise os caminhos de carga de uma instalação de vaso sanitário e o flange está realizando todos eles. Os parafusos do vaso passam para cima através das ranhuras do anel do flange e puxam a base do vaso para baixo — o vaso é aparafusado ao flange, não ao piso. O corpo do flange é soldado com solvente ao tubo de drenagem, portanto, cada descarga passa por ele. E o selo de cera ou elastômero é comprimido entre o bocal do vaso e a face do flange, de modo que a barreira estanque a gás entre o ambiente e o esgoto depende do flange manter sua posição sob carga. Essa tripla função é o motivo pelo qual os códigos modelo tratam especificamente desta pequena peça: o Código Internacional de Encanamento de 2024 (seção 405.4.1) exige que os flanges de vaso sanitário de plástico tenham pelo menos 1/4" de espessura, sejam fixados ao dreno e ancorados à estrutura com parafusos ou porcas resistentes à corrosão. Um flange que flutua apenas no tubo — comum em trabalhos rápidos de laje — passa água perfeitamente e depois permite que o vaso balance, e cada balanço compromete o selo até que ele comece a vazar. Os sintomas a jusante são familiares a qualquer encanador de serviço: um vaso que se move, água na base após a descarga, um parafuso de vaso que gira inutilmente em uma ranhura quebrada ou um cheiro de esgoto sem vazamento visível. Diagnostique todos os quatro voltando ao flange primeiro.

Tamanhos: 3 Polegadas, 4 Polegadas e Por Que o 4x3 Vence

Os flanges de vaso sanitário conectam-se aos dois diâmetros DWV usados para vasos sanitários: 3" e 4". A questão do tamanho é resolvida pelo tubo já existente no piso, e a resposta do mercado para "qual devo estocar" é o flange combinado 4x3 — um corpo que se encaixa dentro do tubo Schedule 40 de 4" e sobre o tubo de 3", com um anel padrão de aproximadamente 7 polegadas de diâmetro externo. Uma única peça, ambos os sistemas. Os parafusos do vaso são de 5/16", comprimento padrão de 2-1/4" (versões extra-longas de 3-1/2" existem para extensores e azulejos grossos), montados em ranhuras espaçadas de 6 polegadas de centro a centro.

Flange	Encaixa	Onde é usado
Combinado 4x3	Dentro do tubo Sch 40 de 4" / sobre tubo de 3"	Item de estoque padrão; cobre a maioria das instalações residenciais
Bolsa de 3"	Apenas sobre tubo de 3"	Ramais de 3" onde um corpo 4x3 não cabe no cotovelo do vaso
Bolsa de 4"	Sobre tubo de 4"	Colunas de 4" e baterias comerciais
Deslocado	3"/4", linha central do vaso deslocada ~1-1/2" (até 2" conforme o modelo)	Resgatar um rough-in que errou a distância da parede
45° / encaixe de ponta	Colunas anguladas; pontas de rua	Cotovelos de vaso obstruídos, trabalhos de reforma

O posicionamento é tão importante quanto o tamanho. O rough-in padrão do vaso sanitário é de 12 polegadas da parede acabada até o centro do flange, com vasos de 10" e 14" feitos para as exceções — e "parede acabada" é a palavra-chave: medir a partir da face do montante e o drywall rouba meia polegada, que é exatamente como um rough-in de 12" se torna um problema de 11-1/2". O IPC também define distâncias ao redor do aparelho: pelo menos 15" da linha central do vaso até qualquer parede lateral ou penteadeira, 21" livres na frente e 30" de centro a centro entre aparelhos (IPC 405.3.1 — o Uniform Plumbing Code traz valores semelhantes; confirme localmente). Um flange deslocado pode recuperar aproximadamente uma polegada e meia de rough-in perdido sem quebrar a laje, razão pela qual um pertence a cada van de serviço, embora venda raramente.

Tipos de Anéis: Onde os Flanges Quebram

Um flange de PVC é, na verdade, duas partes: o corpo de PVC que solda ao tubo e o anel que suporta a carga dos parafusos. O anel é o ponto de falha, e o mercado vende três graus dele. Anéis totalmente plásticos são a opção econômica — funcionam bem sob um vaso sanitário que é instalado uma vez e nunca se move, mas as fendas dos parafusos são as primeiras a rachar quando um parafuso de fixação é apertado demais ou o vaso balança. Anéis de aço revestido adicionam resistência, mas corroem no espaço úmido sob um vaso sanitário, e um anel enferrujado perde as bordas das fendas. Anéis de aço inoxidável custam um pouco mais e eliminam ambos os modos de falha, razão pela qual os fabricantes orientam os especificadores a usá-los para qualquer coisa que precise durar mais que um trabalho de azulejo. Além do metal do anel, dois recursos justificam seu preço: um tampão de teste ou de quebra moldado no corpo mantém detritos de construção fora da linha e permite que o sistema DWV retenha água para seu teste de pré-instalação — perfurado apenas quando o vaso é instalado — e anéis metálicos que giram no corpo permitem alinhar as fendas dos parafusos após a solda solvente ter fixado, o que importa porque uma solda dá segundos, não minutos, para alinhar a conexão.

Sobre normas: a junção entre um vaso sanitário e o sistema de drenagem é coberta pela ASME A112.4.3 (conexões plásticas para conectar vasos sanitários ao sistema de drenagem sanitária, reafirmada em 2024), e conexões especiais de PVC se enquadram mais amplamente na ASTM F1970. Um flange listado em uma norma reconhecida é um dos poucos sinais visíveis de qualidade em uma conexão tão simples — os invisíveis são o metal do anel, a espessura da parede nas fendas e o quão verdadeiro o cubo é moldado.

A Regra da Altura Decide Tudo

Mais chamadas de serviço para flanges vêm da altura do que de quebras. A regra: o flange fica sobre o piso acabado, com o topo do anel aproximadamente 1/4" a 1/2" acima dele — essa geometria permite que um anel de cera padrão comprima corretamente entre o bocal do vaso sanitário e a face do flange. Nivelado com o piso ainda funciona com um anel de cera extra grosso. O problema começa quando o flange fica abaixo do nível do piso, o que acontece sempre que um banheiro é revestido novamente sobre o piso antigo sem reajustar o flange: a lacuna cresce além do que a cera pode preencher, a vedação perde contato, e o primeiro sintoma é um cheiro, não uma poça. A correção correta é um kit extensor ou espaçador de flange — anéis empilháveis em incrementos de 1/8", 1/4", 1/2" e 3/4" que se aparafusam sobre o flange existente e reconstroem a altura, com kits atingindo cerca de 1-5/8" de elevação. A correção errada é empilhar dois anéis de cera: os corpos de cera nunca se fundem em uma única vedação, a junta entre eles cede sob carga, e os fabricantes são explícitos de que anéis empilhados são um caminho de vazamento, não uma solução. Para empreiteiros orçando trabalhos de revestimento sobre piso existente, o item honesto na lista é "reajustar ou estender flange de vaso sanitário" em cada banheiro — a alternativa é serviço de garantia.

Instalação de um Flange de PVC: Soldar, Depois Fixar

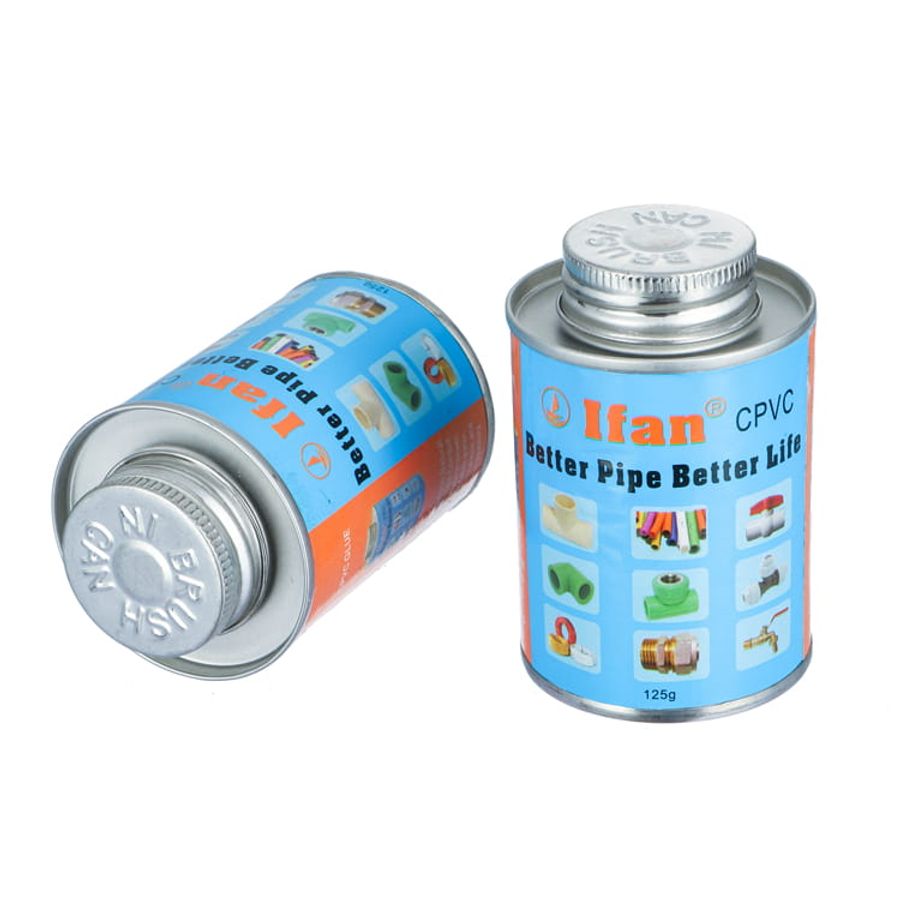

A junta é uma solda solvente padrão de PVC — o cimento (especificado pela ASTM D2564 para sistemas de PVC) amolece quimicamente ambas as superfícies para que se fundam como uma peça única. Faça o encaixe a seco primeiro e marque o alinhamento, pois a posição montada deve colocar as fendas dos parafusos às 3 e 9 horas em relação à parede, para que os parafusos do vaso sanitário se encaixem onde a base do vaso espera. Aplique primer tanto no cubo (ou tubo, para corpos de encaixe interno) quanto na superfície de contato, aplique cimento em ambos, insira com um quarto de volta e segure enquanto fixa. Em seguida, vem a etapa que o código exige e que as equipes de laje ignoram: aperte parafusos resistentes à corrosão através do anel na estrutura — parafusos de subpiso em madeira, chumbadores em concreto, e nunca parafusos para drywall, que são frágeis e enferrujam. Em obras novas, mantenha o obturador até que o vaso seja instalado, para que a linha possa reter a água de teste e permanecer livre de detritos. A mesma disciplina que rege qualquer junta soldada com solvente de PVC se aplica aqui, com um acréscimo: esta é a única conexão DWV que também é fixada mecanicamente, e a fixação não é um acabamento opcional — é o que impede que o vaso sanitário use o anel de cera como uma dobradiça.

Anel de Cera ou Vedação Sem Cera

O anel de cera mantém esta junta há um século porque funciona: é barato, tolera pequenas imperfeições no flange, é estanque a gases quando comprimido uma vez. Seus limites são igualmente claros — a cera é de uso único (levante o vaso e o anel é descartado), não pode se reconstituir se o vaso se deslocar e deforma-se em temperaturas extremas. As vedações sem cera — juntas elastoméricas e designs de borracha empilhada — respondem às fraquezas do anel de cera: podem ser reposicionadas durante uma instalação complicada do vaso, vários designs toleram ser levantados e recolocados, e mantêm a forma onde o calor deformaria a cera. Custam mais e são menos tolerantes a um flange muito fora da especificação de altura. A divisão prática: cera para flanges de altura padrão em instalações únicas; sem cera onde o vaso possa ser removido novamente, onde a altura do flange é marginal ou onde a temperatura desaconselha a cera. De qualquer forma, os parafusos do vaso são substituídos junto com a vedação — reutilizar parafusos esticados em uma vedação nova é uma falsa economia que se manifesta como um vazamento lento.

Reparar um Flange Sem Substituí-lo

Um flange soldado por solvente não pode ser desrosqueado, portanto, a substituição completa significa cortar o cotovelo do vaso sanitário — é por isso que o mercado de reparos existe, e por que conhecê-lo economiza trabalhos.

Falha	Reparo no local	Cortar tubo?
Fendas nos encaixes dos parafusos, corpo íntegro	Anel de reparo aparafusado ou anel bipartido de duas peças	Não
Flange abaixo do piso acabado	Kit espaçador/extensor (anéis de 1/8"–3/4", até ~1-5/8")	Não
Corpo ou cubo comprometido	Flange de encaixe com junta expansível, assenta dentro do tubo	Não
Vaso sanitário balança, flange intacto	Ancorar na estrutura + nova vedação e parafusos	Não
Cubo quebrado / muito fora de posição	Nenhum — substituir no cotovelo do vaso sanitário	Sim

Combine a falha com o reparo. Fendas ou encaixes de parafusos quebrados em um flange de outra forma íntegro: um anel de reparo — um anel metálico que aparafusa sobre o danificado e restaura os encaixes — ou um anel de reparo bipartido de duas peças que desliza por baixo sem levantar o corpo do flange. Flange abaixo do nível do piso: os kits espaçadores/extensores acima. Corpo do flange quebrado ou cubo comprometido: um flange de substituição de encaixe com uma junta expansível de elastômero que assenta dentro do tubo existente sem solda por solvente e sem escavação — o design funciona em tubos de PVC, ABS e ferro fundido, o que também o torna a conversão padrão de ferro fundido para PVC. Flange não ancorado (o vaso sanitário balança, o flange está intacto): parafusos na estrutura, depois uma nova vedação — a antiga já está solta. As únicas falhas que realmente exigem cortar o tubo são um cubo quebrado ou um flange soldado tão fora de posição que nenhum anel de compensação alcança.

PVC vs Ferro Fundido e a Regra de Correspondência de Materiais

O flange segue o tubo: flange de PVC em tubo de PVC, ABS em ABS, ferro fundido ou o tipo com junta de aperto em tubos de ferro fundido. O cimento solvente apenas funde plásticos semelhantes — um flange de PVC não pode ser soldado a ABS com cimento de PVC, e os cimentos de transição verdes "universais" são uma questão de código para o inspetor local, não um padrão. Por mérito, o PVC conquistou este mercado por razões que se mantêm: não enferruja nos encaixes dos parafusos como os anéis antigos de ferro, solda-se ao tubo em segundos e, com um anel de aço inoxidável, iguala a vida útil estrutural do ferro fundido a uma fração do peso e custo. Os flanges de ferro fundido persistem em reformas — para corresponder ao que está na laje — e em jurisdições que ainda especificam ferro fundido DWV para acústica em edifícios altos. Para as questões de tamanho a montante do flange — diâmetros de colunas e ramais, cargas de unidades sanitárias — consulte o guia de tamanhos de tubos de drenagem PVC; para a geometria do sifão ao lado, o guia do sifão P-trap cobre o restante do grupo do banheiro.

Para Distribuidores: O Que Estocar e Por Quê

Flanges são um item complementar — ninguém importa um contêiner apenas de flanges de vaso sanitário, mas todo pedido de DWV deve incluí-las, porque o empreiteiro que compra tubos e conexões compra a flange de quem se lembrar de oferecê-la. Uma lista de estoque funcional: flanges de anel de aço inoxidável 4x3 como SKU de volume, cubos retos de 3" e 4" atrás delas, uma pequena quantidade de flanges offset e de reparo twist-in (alta margem, sem substitutos quando necessárias), kits de extensão e anéis de cera nos tamanhos padrão e extra-grosso. Combine-os com o cimento solvente e primer que a solda exige — o cimento é consumível, repete-se para sempre e prende o pedido de conexões ao fornecedor que o agrupa. A IFAN produz as conexões de drenagem em uPVC e o cimento solvente para PVC desse pacote — moldado internamente na fábrica de 120.000m² em Zhejiang, exportado para mais de 120 países, com certificados de lote por remessa e MOQs de contêiner misto a partir de um contêiner — veja o catálogo de produtos para a série uPVC. A flange em si é uma extensão natural de linha que um comprador atacadista deve precificar no mesmo contêiner das conexões DWV que ela atende.

Erros Comuns

Assentar azulejos sobre o piso e deixar o flange enterrado. Cada camada de azulejo eleva o piso acima do flange. Recoloque ou estenda o flange durante a reforma, não depois que o cheiro começar.

Pular os parafusos estruturais. Um flange preso apenas pelo tubo faz o vaso sanitário balançar na solda. O IPC exige ancoragem com fixadores resistentes à corrosão; trate como estrutural, não opcional.

Soldar com as ranhuras dos parafusos desalinhadas. O cimento solvente dá segundos para posicionar. Faça o encaixe seco, marque e use um flange com anel giratório se o alinhamento for incerto.

Empilhar anéis de cera para compensar um flange baixo. Dois anéis nunca se fundem; a junta cede e vaza. Use um kit de extensão ou um único anel extra espesso.

Apertar demais os parafusos do vaso em um anel plástico. A porcelana vence, a ranhura racha e o "vazamento" seis meses depois é um flange quebrado. Aperte, nivele, pare.
