Сети водоснабжения из HDPE труб: руководство по проектированию и спецификации

Указать длину трубы HDPE — просто. Указать сеть водоснабжения — совсем другое дело, и именно здесь чаще всего ошибаются в ведомостях объемов работ.

Сеть — это не одна труба: это магистральный водовод, распределительная сеть, сотни подключений, запорная арматура, фитинги для ответвлений и соединения, которые все это скрепляют. Каждый из этих элементов требует своего диаметра, иногда другого SDR и часто другого метода соединения. Если не согласовать эти уровни, вы получите магистраль PN16, питающую ответвления PN10 через фитинги, которые никто не заказывал, и обнаружите это на площадке через три недели после выгрузки контейнера.

Это руководство рассматривает спецификацию так, как ее реально составляет инженер проекта: выберите марку смолы, рассчитайте магистрали на гидроудар, а не на статическое давление, разделите сеть на магистрали и подводящие линии по тому же принципу, что и стандарты, выберите стратегию соединения для каждого уровня, подсчитайте фитинги и арматуру, которые диктует геометрия сети, а затем уложите, испытайте и продезинфицируйте ее до сдачи.

Размеры труб и таблицы давлений подробно рассмотрены в руководстве по размерам труб HDPE и SDR, а детали сертификации — в руководстве по стандартам на трубы HDPE — эта статья предполагает их знание и сосредоточена на решениях по сети, которые на них основываются.

Начните с названия трех уровней, потому что они закупаются по-разному

Сеть водоснабжения из HDPE имеет три коммерческих уровня, и причина назвать их до того, как вы оцените что-либо, заключается в том, что они потребляют разные продукты по разным стандартам с разной удельной стоимостью. Магистральный трубопровод транспортирует основной объем воды от источника, станции очистки или хранилища до обслуживаемой зоны; это самый большой диаметр на объекте, обычно самый высокий класс давления, и это почти полностью прямые трубы с очень небольшим количеством ответвлений. Распределительная сеть — это собственно сеть — закольцованные или тупиковые магистрали, проходящие под улицами, рассчитанные на пиковый часовой расход плюс пожарный расход, с задвижками и ответвлениями.

The Подводки к зданиям — это соединения малого диаметра от сети до каждого счетчика или здания, и хотя они дешевы за метр, их сотни или тысячи, поэтому их фитинги доминируют в количестве позиций всего заказа.

Это не произвольное деление. Стандарты проводят ту же границу, и они проводят ее по конкретному диаметру. ANSI/AWWA C901 охватывает полиэтиленовые напорные трубы и трубки от 3/4 дюйма до 3 дюймов — от 19 мм до 76 мм — для водопроводных подводок. ANSI/AWWA C906 охватывает полиэтиленовые напорные трубы и фитинги от 4 дюймов до 65 дюймов, то есть от 100 мм до 1650 мм, для распределительных и магистральных водопроводных сетей. Поэтому, когда в спецификации указано «трубы ПЭ по AWWA C906», это неявно относится к магистралям, а подводки к зданиям требуют отдельного пункта.

Со стороны ISO такого разделения нет: ISO 4427-1:2019 охватывает полиэтиленовые компаунды для напорных труб и фитингов, включая магистральные и подводящие трубы в одном документе, применимом при максимальном допустимом рабочем давлении до 25 бар при эталонной температуре 20 °C. Сеть, специфицированная по ISO, может ссылаться на одно семейство стандартов от начала до конца; сеть, специфицированная по AWWA, требует двух пунктов. Покупатели, которые смешивают эти две конвенции в одном тендерном документе, получают котировки, которые невозможно сравнить.

Практическое следствие для закупок заключается в том, что заказ на сеть никогда не является единой позицией. Это блок диаметров магистралей, блок диаметров распределительной сети, блок диаметров подводок и блок фитингов и арматуры, количество которых определяется геометрией, а не метражом труб.

IFAN производит трубы ПЭ100 от DN20 до DN1600, что охватывает оба диапазона в одной спецификации смолы и у одного поставщика — DN20–DN75 находится в диапазоне подводок C901, DN110 и выше — в диапазоне распределительных и магистральных труб C906, а DN1600 находится на верхней границе C906 с пределом 1650 мм. Это важно не столько как маркетинговое заявление, сколько как логистическое: одно семейство сертификатов на материалы, один набор маркировок и одна точка ответственности в случае отказа соединения на границе между двумя уровнями.

PE100 или PE80: выбор марки — это выбор толщины стенки

Марка смолы — первая спецификация, которую вы фиксируете, потому что от нее зависят все последующие размеры. Согласно классификации ISO, на которой основан стандарт ISO 4427, PE80 и PE100 названы по их минимальной требуемой прочности, как определено в ISO 12162 — кольцевому напряжению в МПа, которое материал выдерживает в течение 50 лет при 20 °C, экстраполированному по результатам длительных гидростатических испытаний. PE80 имеет MRS 8,0 МПа, а PE100 — 10,0 МПа. Применяя минимальный общий коэффициент запаса (расчетный) 1,25, обычно используемый для воды, расчетное напряжение для PE100 составляет 8,0 МПа.

Арифметика имеет решающее значение с коммерческой точки зрения: более высокое расчетное напряжение означает, что при том же рабочем давлении вы можете использовать более высокий SDR — более тонкую стенку — и, следовательно, меньше смолы на метр и больший внутренний диаметр при том же наружном диаметре.

Североамериканская конвенция выражает ту же физику иначе, через расчетное гидростатическое напряжение. PE4710 и PE3710 имеют HDS 1000 фунтов на кв. дюйм для воды при 73 °F; PE3608 и PE2708 — 800 фунтов на кв. дюйм. То же соотношение размеров, другое обозначение материала, другой класс давления — именно в этом заключается ловушка при сопоставлении китайского или европейского предложения PE100 с североамериканской спецификацией PE4710. Это не идентичные материалы, и обозначения не взаимозаменяемы, но направление эффекта одинаково: более прочная марка дает вам либо большее давление при той же стенке, либо меньшую стенку при том же давлении.

Для современной сети водоснабжения по умолчанию используется PE100, и причина экономическая, а не техническая. На магистральном трубопроводе переход с PE80 на PE100 при фиксированном рабочем давлении позволяет перейти на один класс SDR выше, что снижает массу смолы на метр — а на трубопроводе большого диаметра масса смолы и есть цена. Начиная с DN400 и выше, эта экономия быстро накапливается и меняет счет за фрахт, поскольку в том же весовом лимите контейнера помещается больше метров.

PE80 все еще присутствует на рынке и не является дефектным выбором, но если предложение на распределительный трубопровод значительно дешевле аналогичных, прежде чем считать это лучшей ценой, проверьте строку марки в оферте. Специализированное сравнение PE100 и PE80 на сайте подробно рассматривает выбор марки; для сетевых целей практическое правило — зафиксировать одну марку для всех трех слоев, чтобы сварные соединения на границах слоев были совместимыми.

Рассчитывайте SDR по гидроудару, а не по рабочему давлению

Это самая распространенная ошибка в спецификациях на напорных сетях из HDPE, и она стоит реальных денег, потому что обычно ее обнаруживают уже после укладки трубы в грунт. Проектировщики берут установившееся рабочее давление системы, находят SDR, чей класс давления его покрывает, и указывают его. Труба затем корректно рассчитана на условие, которое возникает только когда ничего не происходит. В момент запуска насоса, его отключения или закрытия клапана, переходный скачок давления проходит по линии, и сеть испытывает суммарное давление, значительно превышающее установившееся значение.

Стандарты AWWA решают эту проблему, предоставляя PE-трубам явный допуск на ударное давление сверх их класса давления, и различают два вида удара. Согласно AWWA C901 и C906, допуск на повторяющийся удар составляет половину класса давления трубы, а допуск на редкий удар равен классу давления. Другими словами, допустимое суммарное давление — рабочее плюс ударное — составляет 1,5 × PC при повторяющемся ударе и 2,0 × PC при редком ударе.

Повторяющийся удар — это повседневная реальность пусков и остановок насосов и операций с клапанами, и его допуск является более жестким из двух именно потому, что он повторяется, что и поднимает вопрос усталости. Редкий удар — это аварийный случай: отказ оборудования, пожарный расход, аварийное отключение.

Последовательность проверки состоит из трех шагов, и ее стоит дословно включить в вашу тендерную документацию. Во-первых, рабочее давление при установившемся потоке должно быть меньше или равно номинальному давлению трубы с поправкой на рабочую температуру. Во-вторых, редкое ударное давление плюс рабочее давление должны оставаться ниже 2 × PR. В-третьих, рабочее давление плюс повторяющееся ударное давление должны оставаться ниже 1,5 × PR. Проект может пройти первые две проверки и не пройти третью, и именно третья является самой коварной, потому что повторяющийся удар — это не случайность, это обычный вторник.

Что на самом деле заставляет вас переходить на другой класс SDR — это скорость, а не давление, потому что величина удара масштабируется с изменением скорости потока. Опубликованный пример расчета PPI делает это конкретным: линия из PE4710 SDR21, перекачиваемая при 100 psi, с комфортом укладывается во все допуски при скоростях ниже 5 фут/с, но при 6 фут/с сумма рабочего давления и повторяющегося ударного давления превышает допуск, и требуется SDR17. Та же жидкость, тот же насос на 100 psi, один дополнительный фут в секунду скорости — и весь трубопровод переходит на более толстую стенку.

Любая сеть, спроектированная вблизи предельной скорости, должна быть проверена на SDR при расчетной скорости плюс запас, поскольку реальные сети расширяются, и расширение, повышающее спрос, увеличивает скорость в существующем магистральном трубопроводе, который вы уже приобрели.

Магистрали и подводки: где спецификация законно расходится

После того как марка и параметры гидроудара зафиксированы, две части сети можно специфицировать отдельно — и это необходимо, поскольку применение единого правила к обеим частям приводит либо к перерасходу средств, либо к риску.

Для магистралей определяющими ограничениями являются пиковый спрос плюс пожарный расход для диаметра и гидроудар для SDR. Магистрали также являются местом, где концентрируется класс давления: распределительная сеть обычно специфицируется с одним классом давления по всей длине, даже если гидравлический градиент позволяет использовать более тонкие стенки на нижних участках, поскольку эксплуатационные затраты на хранение и правильный монтаж двух толщин стенок одного диаметра превышают экономию на смоле. Полевые бригады, врезающиеся в магистраль через пять лет, не должны гадать, какой SDR перед ними.

Если ваша сеть имеет значительную разницу статического напора между зонами — например, в городе на холмах — честным решением являются зоны давления с разрывными баками или редукционными клапанами, а не сеть со смешанным SDR.

Для подводок расчет меняется на противоположный. Диаметр определяется расходом на сантехнические приборы и размером счетчика, а не пожарным расходом, поэтому подводки остаются малыми — DN20–DN63 покрывают подавляющее большинство бытовых и небольших коммерческих подключений.

Однако класс давления на подводках, как правило, не должен быть ниже, чем на магистрали, по причине, не связанной с гидравликой: подводка — это часть сети, которую чаще всего раскапывают, повреждают, перекладывают и подключают бригады, работающие быстро на действующей системе. Толщина стенки — дешевая страховка при DN25, и наличие одного класса давления для труб и компрессионных фитингов устраняет целую категорию ошибок на месте.

Еще одно правило для подводок, которое стоит записать: заказывайте трубы в бухтах длиной, соответствующей фактическим расстояниям подключения — покупка бухт по 100 м для подключений по 12 м приводит к обрезкам, которые используются как ремонтные муфты и в итоге становятся чьим-то столбом для забора.

Стратегия соединений: одна сеть, три разных ответа

Сеть не имеет метода соединения — у нее есть стратегия соединений, то есть задокументированное правило, определяющее, какой метод где применяется, прописанное в спецификации, чтобы подрядчик заложил в цену правильное оборудование. Ошибка здесь оборачивается простоями: бригада с одним аппаратом для стыковой сварки пытается сделать врезку в траншее шириной 1,2 м рядом с действующим кабельным каналом.

На магистральном трубопроводе и крупных распределительных сетях по умолчанию используется стыковая сварка. Она дает соединение без посторонних материалов в канале, является самой дешевой на одно соединение, если аппарат уже на площадке, и подходит для длинных открытых участков, где трубу можно разложить и сварить над землей перед укладкой в траншею.

На меньших распределительных сетях, а также при каждой врезке, ремонте и соединении сложной геометрии электрофузионная сварка оправдывает более высокую стоимость фитингов, поскольку требует значительно меньше рабочего пространства и меньшего перемещения концов труб. На каждом стыке с задвижкой, насосом, водомерным узлом или существующим металлическим трубопроводом необходимо фланцевое соединение — патрубок с приварным фланцем и свободным фланцем, — потому что только такое соединение можно разобрать. А на уровне абонентских подключений доминируют компрессионные фитинги: они не требуют ни электропитания, ни аттестации сварщика, и их может смонтировать бригада из двух человек в небольшом приямке.

Предостережение эксперта по стратегии соединений касается квалификации, а не метода. Качество сварных соединений ПЭ зависит от оператора и записанных параметров, поэтому серьезные спецификации требуют аттестации сварщиков и ведения журнала сварки для каждого магистрального шва. Если в вашей тендерной документации не запрошены отчеты о сварке, вы их не получите, и у вас не будет возможности расследовать единственный шов, который выйдет из строя через восемнадцать месяцев. Механика каждого метода, включая последовательности давления и прогрева, описана в сравнении стыковой и электрофузионной сварки и в полном перечне методов в руководстве по типам соединений ПЭ.

Расчет фитингов и арматуры: считайте геометрию, а не проценты

Этот раздел определяет, будет ли ваш заказ полным. Распространенный упрощенный подход — рассчитывать фитинги как процент от стоимости труб — это оценочная практика, а не точный расчет, и он не работает для сетей, потому что количество фитингов определяется топологией, а не длиной. Две сети протяженностью 4 км с одинаковыми спецификациями труб могут отличаться по количеству фитингов в три раза, если одна — кольцевая сеть с подключениями к фасадам каждые 40 м, а другая — магистральный трубопровод в сельской местности с четырьмя отводами.

Воспроизводимый метод — рассчитывать количество на основе четырех геометрических параметров, которые уже есть на чертеже: общая длина магистрали, средний шаг ответвлений, политика установки арматуры и количество абонентских подключений. Из них количество выводится арифметически. Количество точек ответвления равно длине магистрали, деленной на шаг ответвлений. Количество тройников равно количеству точек ответвления.

Отводы считаются непосредственно по трассе, помня, что гибкость HDPE позволяет выполнять длиннорадиусные изменения направления самой трубой, и устанавливать литой отвод только там, где отклонение превышает минимальный радиус изгиба производителя — это одно из реальных ценовых преимуществ HDPE перед жесткими материалами, которое оценщики routinely забывают учитывать. Секционирующие задвижки устанавливаются в соответствии с политикой изоляции, принятой в эксплуатирующей организации, как правило, по одной на каждом ответвлении от магистрали и в количестве, достаточном для того, чтобы любой единичный прорыв можно было локализовать без опорожнения всей сети. Количество фланцевых комплектов равно числу задвижек плюс каждое соединение с не-HDPE инфраструктурой.

На конкретном примере арифметика однозначна. Возьмем распределительную сеть длиной 4 000 м в DN160 со средним шагом ответвлений 60 м, задвижкой на каждом ответвлении от магистрали и 240 подключениями в DN25. Точки ответвлений: 4 000 ÷ 60 = 66,7, следовательно, 67 тройников. Секционирующие задвижки: 67 на ответвлениях плюс консервативные 8 для секционирования кольца и промывки, итого 75, а 75 задвижек означают 150 фланцевых комплектов — по одному патрубку с фланцем и ответному фланцу с каждой стороны — плюс прокладки и комплекты болтов для каждого.

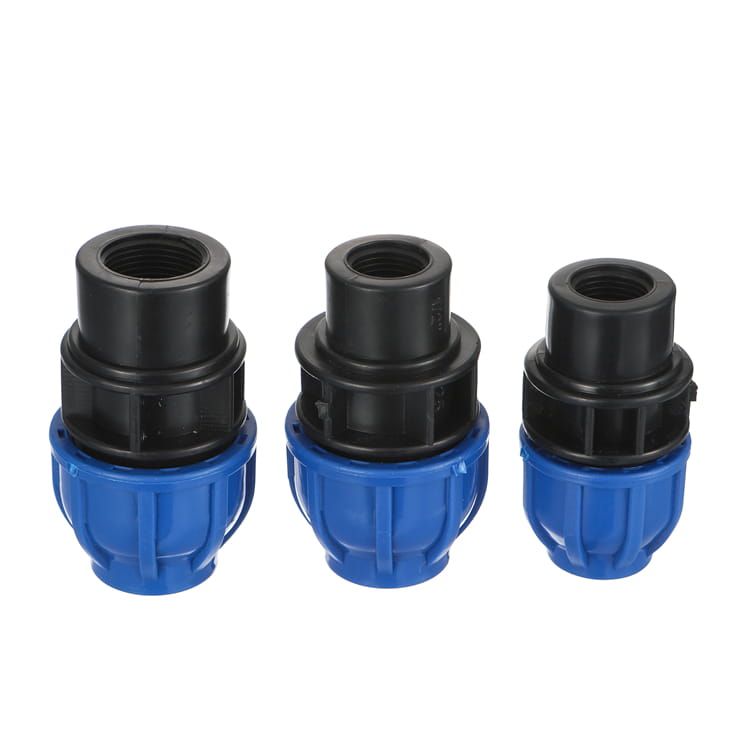

Подключения: 240 седловых отводов на магистрали, 240 запорных или абонентских вентилей и минимум два компрессионных соединителя на каждое подключение, то есть 480 соединителей до учета геометрии приямка, что на практике увеличивает их количество до 600–700, поскольку каждое подключение требует угольника у счетчика и прямого соединителя на границе участка. Главный вывод — соотношение: 4 км трубы дают примерно 67 тройников, 75 задвижек, 150 фланцевых комплектов и более 1 000 отдельных мелких фитингов. Именно фитинги создают проблему с количеством позиций, и именно их недозаказывают.

Два практических замечания по этой спецификации. Во-первых, приведенные выше цифры — это иллюстративный расчет, основанный на заданной геометрии; выполните ту же арифметику по своему чертежу, а не принимайте эти цифры, поскольку шаг ответвлений — это параметр, который сильнее всего влияет на результат. Во-вторых, добавьте определенный запас на бой и обрезку для мелких фитингов, а не для трубы. Обрезки трубы на сети используются повторно; треснувшая компрессионная гайка — нет, и объект, где заканчиваются соединители DN25 в 16:00 в пятницу, останавливается.

Траншеи, подстилающий слой и почему HDPE меняет подход к упору от реактивных усилий

Заглубленный HDPE — это гибкая труба, что означает, что окружающий грунт является частью конструкции. Обратная засыпка выполняет работу по сопротивлению деформации, поэтому спецификация подстилающего слоя не является шаблонной. Типовая спецификация PPI/Alliance for PE Pipe требует материал засыпки класса I, II или III по определению ASTM D2321, раздел 6, с подстилающим слоем по разделу 8 и боковой засыпкой и обратной засыпкой по разделу 9, уплотненным более чем на 85% по Проктору. Материалы класса IV и V явно не рекомендуются.

Зона боковой засыпки — клин материала под осью трубы — это та часть, которую бригады пропускают, когда отстают от графика, и именно она определяет, сохранит ли труба круглую форму под транспортной нагрузкой.

Восприятие продольных усилий — это то, где HDPE действительно отличается от чугуна или ПВХ, и где спецификации часто копируются с неправильного материала. В сети из жестких труб с механическими соединениями каждый отвод, тройник и тупик нуждаются в упорном блоке, потому что соединения не могут выдерживать продольную нагрузку.

Сварная сеть из HDPE представляет собой непрерывную, полностью закрепленную монолитную нить — соединения такие же прочные, как и сама труба, — поэтому упорные блоки на сварных фитингах обычно не нужны. Вместо этого у HDPE есть проблема продольных усилий на переходах: в точке, где сварная нить заканчивается механическим соединением или фланцем, эффект Пуассона воздействует на анкер при опрессовке линии.

Эти усилия достаточно велики, чтобы их стоило рассчитывать, а не оценивать на глаз. При давлении, в 1,5 раза превышающем номинальное, линия из PE диаметром 12 дюймов DIPS DR11 создает продольное усилие Пуассона 17 727 фунтов; того же размера в DR17 — 11 753 фунта, а 8-дюймовая DR11 — 8 112 фунтов.

В полевом руководстве PPI для муниципальных водопроводных систем приведен расчет анкера: при 17 727 фунтах и предполагаемой несущей способности грунта 1 000 фунтов на квадратный фут требуется 17,7 квадратных фута площади контакта блока, а с коэффициентом запаса 1,5 — 26,6 квадратных фута.

Для справки: ориентировочные значения несущей способности составляют 1 500 psf для песка и гравия, 2 000 psf для уплотненного песка и гравия или щебня и 4 000 psf для плотной глины — так что тот же анкер на щебне уменьшается вдвое. Обратите внимание, что это усилие возникает во время гидроиспытаний, а не только в процессе эксплуатации, поэтому анкеры должны быть установлены и набрать прочность до испытания, а не после.

Гидроиспытания и дезинфекция: этап сдачи

Начнем с правила, которое имеет приоритет над всем остальным в этой теме. Пневматические испытания на герметичность HDPE напорных трубопроводов запрещены по соображениям безопасности, а если предписаны гидростатические испытания, никогда не заменяйте их сжатым газом. Это не предпочтение, а обязательное требование. При разрушении во время испытания жидкостью под давлением энергия рассеивается быстро; то же разрушение под сжатым газом высвобождает энергию во много раз большую, с большей силой и в течение более длительного времени. Полевые испытания на герметичность напорных трубопроводов из ПЭ регламентируются стандартом ASTM F2164, область применения которого охватывает испытания путем заполнения жидкостью и создания давления, и в котором прямо указано, что он не распространяется на испытания на герметичность с использованием сжатого газа.

ПЭВП также ведет себя при испытаниях иначе, чем жесткие трубы, и бригады, привыкшие к чугуну, могут неправильно интерпретировать его поведение. ПЭ является вязкоупругим материалом: при создании давления труба расширяется и продолжает расширяться в течение некоторого времени. Это расширение требует дополнительной подпиточной воды и проявляется как падение давления, что для человека, считывающего показания манометра, выглядит точно так же, как утечка.

Для корректного испытания ПЭ необходимо предусмотреть начальную фазу расширения перед фазой испытания, а допустимое испытательное давление само снижается по мере увеличения продолжительности испытания: коэффициент продолжительности испытания на утечку составляет 1,5 для испытаний продолжительностью до 8 часов, 1,25 — до 48 часов и 1,00 — до 120 часов.

Испытательное давление также чувствительно к температуре: температура испытательной жидкости и испытываемого участка должна быть ниже 80 °F (27 °C), а при более высокой температуре требуется сниженное испытательное давление. Черный ПЭ, пролежавший на солнце перед укладкой, может иметь температуру значительно выше температуры окружающей среды, что является реальным риском для проектов в Африке и на Ближнем Востоке и причиной того, что укладку и обратную засыпку следует производить до испытаний, а не после.

Широко распространенным критерием приемки завершенных водопроводных трубопроводов муниципальными органами является давление, равное 1,5 рабочего давления системы или 150 фунтов на квадратный дюйм, в зависимости от того, что больше, выдерживаемое в течение 2 непрерывных часов — и кратковременные испытания на герметичность ПЭ трубопроводов могут проводиться при давлении, равном 1,5 номинального давления. Рассматривайте это как пример типичных требований спецификации, а не как универсальное правило; определяющим значением является то, которое указано в контракте вашего водоканала, и его следует применять вместе с процедурой фазы расширения по ASTM F2164, а не вместо нее.

Дезинфекция — это тот аспект, где специфическое для ПЭ ограничение почти повсеместно упускается из виду, и его стоит выделить жирным шрифтом в вашей спецификации. Новые водопроводные магистрали промываются и дезинфицируются в соответствии с ANSI/AWWA C651, и хлорирование в рамках этих рекомендаций не наносит значительного вреда характеристикам ПЭ труб.

При распространенных методах непрерывной подачи и таблетирования это означает введение воды с содержанием свободного хлора не менее 25 мг/л до тех пор, пока вся новая труба не будет содержать эту концентрацию, выдерживание в течение не менее 24 часов, но не более 48 часов, затем промывку и отбор бактериологических проб — как правило, через каждые 1200 футов новой магистрали, плюс один комплект проб с конца линии и как минимум один с каждого ответвления.

Однако типовая спецификация для ПЭ добавляет ограничение, которого нет в общей спецификации на дезинфекцию: дезинфицирующие химикаты должны быть ограничены содержанием активного хлора менее 12%, а продолжительность дезинфекции не должна превышать 24 часов.Подрядчик, использующий более сильный раствор гипохлорита для экономии времени на жарком объекте, выходит за пределы рекомендаций для PE, даже если формально соответствует пункту C651, написанному в общем виде. Требования различаются в зависимости от юрисдикции и водоканала, поэтому перед вводом в эксплуатацию уточните действующую процедуру дезинфекции у принимающей водоснабжающей организации.

Что проверить перед приемкой партии для сетей

Документация по заказу для сетей — не формальность, поскольку труба закладывается в грунт на пятьдесят лет, и маркировка — единственное доказательство, которое когда-либо будет. Сверяйте этот список с фактической поставкой, а не с коммерческим предложением.

• Интервал и содержание маркировки на трубе.Стандарты ASTM, AWWA, NSF и CSA требуют нанесения маркировки с частыми интервалами — как правило, не реже чем через каждые 5 футов — с указанием номинального размера, типа материала PE, значения DR или номинального давления, стандарта, по которому изготовлена и испытана труба, наименования или товарного знака производителя, кода производственной записи для места и времени изготовления, а также знака сертификационного органа для питьевого водоснабжения. Труба, маркированная только размером и брендом, не соответствует спецификации, что бы ни было указано в коммерческом предложении.
• Отдельный сертификационный знак на фитингах.Это то, что покупатели упускают. Фитинги должны нести наименование или товарный знак производителя, номинальный размер, а также знак органа, сертифицирующего материал фитинга для питьевого водоснабжения. Сертификация трубы не сертифицирует фитинги, а в сетях именно фитинги составляют основную часть позиций.
• Область применения для питьевой воды, по каждому пункту.NSF/ANSI 61 устанавливает минимальные требования к воздействию на здоровье для загрязняющих веществ, попадающих в питьевую воду, и распространяется на трубы и фитинги, соединительные и уплотнительные материалы, такие как прокладки и смазки, а также механические устройства, включая клапаны — как отдельно сертифицированные изделия. Сертификация устанавливается путем испытаний на выщелачивание, а не декларацией, и заменила Программу консультативного комитета по добавкам Агентства по охране окружающей среды США для этих компонентов. Если ваша юрисдикция требует NSF-61, требуйте знак на каждом изделии, контактирующем с водой, включая прокладки и смазку для сварки.
• Прослеживаемость партии по поставке.Сертификаты на материалы должны соответствовать производственному коду на фактически полученной трубе, а не общему отчету о типовых испытаниях. IFAN выпускает сертификаты на материалы партии для каждой поставки и имеет сертификацию третьей стороной ISO, CE и SGS, а также региональные сертификаты, такие как SASO, SONCAP и NOM, по запросу — область действия сертификата следует проверять на соответствие требованиям органа вашего целевого рынка до бронирования контейнера, поскольку региональные режимы одобрения различаются.
• Проверка на загрязненный грунт. ISO 4427-2:2019 прямо указывает, что трубы, соответствующие ему, не предназначены для подачи воды для потребления человеком в загрязненных грунтах, если не были приняты особые меры. Если какая-либо часть трассы пересекает бывшую заправочную станцию, мастерскую или свалку, это проектное решение — либо труба с барьерным слоем, либо изменение трассы, — и оно должно быть принято до заказа трубы.
• Провод-локатор в спецификации. HDPE не проводит ток, поэтому подземная сеть невидима для стандартного оборудования для поиска без него. Нормы, такие как IRC 2024, требуют непрерывного, неразъемного провода-локатора — обычно изолированного медного провода сечением не менее 12 AWG или стального в ПЭ-оболочке — проложенного в пределах 6 дюймов от трубы с доступными выводами, при этом синий цвет является стандартом APWA для питьевой воды. Подтвердите сечение, цвет и детали выводов в соответствии с местными нормами и убедитесь, что провод указан отдельной позицией, поскольку он не поставляется с трубой.

Подходит ли HDPE для вашей сети?

Спецификация, которая никогда не говорит «не это», — это маркетинг. HDPE является стандартным выбором для большинства новых сетей водоснабжения по уважительным причинам — сварные соединения не протекают, материал не корродирует и не зарастает, бухты снижают количество соединений на подводящих линиях, а гибкость, позволяющая делать изгибы, также позволяет выдерживать подвижки грунта. Но он не является универсально правильным, и честные границы стоит обозначить.

Там, где HDPE напрямую конкурирует с PVC или PPR в конкретной сети, компромиссы изложены в сравнении HDPE, PVC и PPR. Для покупателей в Африке и других регионах, где стоимость с учетом доставки и эффективность контейнерных перевозок влияют на решение не меньше, чем гидравлика, руководство по поставкам HDPE для африканских проектов охватывает аспекты доставки и документации.

Что IFAN поставляет по спецификации на сеть — и где мы останавливаемся

Поскольку в этом руководстве утверждается, что сеть следует закупать как единый согласованный комплект, здесь необходимо четко указать, что это означает, а что нет. IFAN производит трубы из PE100 диаметром от DN20 до DN1600. Именно этот диапазон позволяет заказывать сеть одним заказом: DN20–DN75 попадает в диапазон DN19–76 мм для сервисных линий по стандарту AWWA C901, DN110 и выше — в диапазон распределительных и магистральных трубопроводов по C906, а DN1600 приближается к верхнему пределу C906 (1650 мм). Одна спецификация смолы, одна система маркировки и один ответственный поставщик для обеих частей сети.

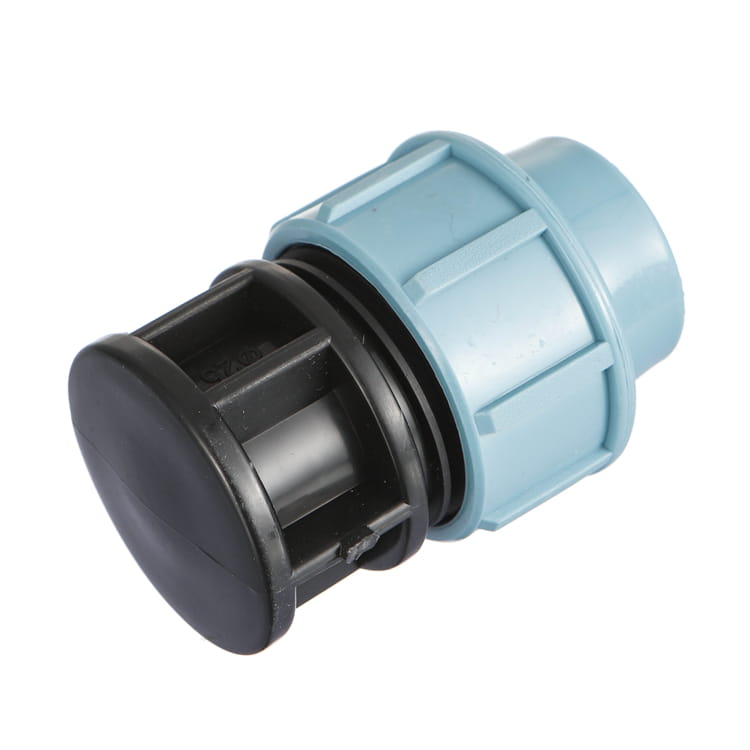

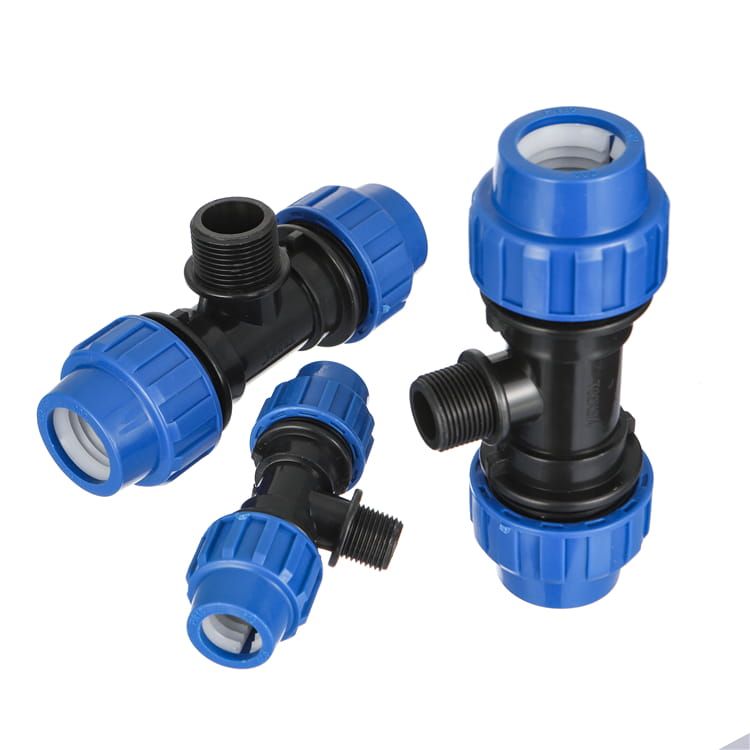

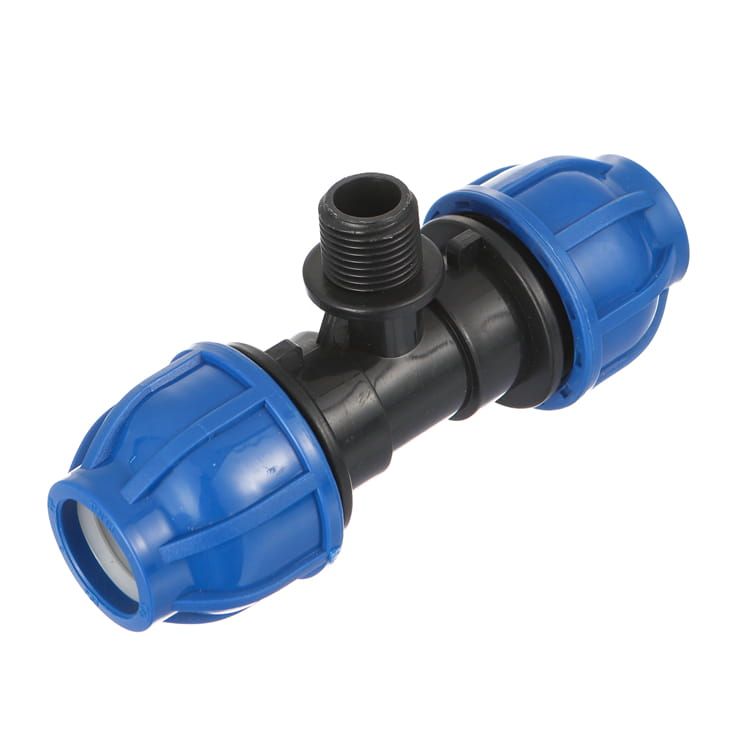

Семейства фитингов, которые реально используются при монтаже, производятся собственными силами, а не закупаются со стороны, и представлены в каталоге труб и фитингов из HDPE: компрессионные муфты, переходники, колена, тройники, редукции и компрессионные шаровые краны для сервисного слоя; электромуфтовые и стыковые фитинги для магистралей; седельные зажимы для ответвлений; а также комплекты «свободный фланец + втулка» для всех фланцевых соединений. Производственная база — завод площадью 120 000 м² в провинции Чжэцзян, оснащенный более чем 30 автоматизированными экструзионными линиями, собственным литьевым производством, цехом пресс-форм и испытательной лабораторией ISO, экспортирующий продукцию в более чем 120 стран с 1993 года.

Коммерчески значимая цифра для закупщика — минимальный объем заказа (MOQ): один контейнер, допускается смешанная загрузка. Спецификация сети по определению смешанная — магистраль DN160, сервисные линии DN25, 67 тройников, 75 клапанов, 150 фланцевых комплектов — и именно минимальные объемы по каждой позиции обычно вынуждают разбивать спецификацию между поставщиками, из-за чего фитинги поступают из другой партии смолы, чем трубы, к которым они подключаются. По документации каждая поставка сопровождается сертификатами на партию материала, а компания имеет сертификаты ISO, CE и SGS, а также может предоставить SASO, SONCAP и NOM по запросу.

Где мы останавливаемся, также стоит указать прямо. Документированная область сертификации IFAN — это сертификаты на партию материала и вышеуказанные знаки ISO, CE и SGS; данная статья не заявляет о наличии сертификации NSF/ANSI 61 или AWWA C901/C906 для продукции IFAN, поскольку это отдельные системы сертификации со своими испытаниями и знаками. Если ваша юрисдикция требует какой-либо из этих сертификатов, запросите соответствующие доказательства у любого поставщика, включая этого, и проверьте их в уполномоченном органе до бронирования контейнера, а не после. Поставщик, который отвечает на вопрос о сертификации общим заявлением о качестве, отвечает на другой вопрос.

Сеть, специфицированная от начала до конца: пример расчета

Собрав всю последовательность на одном иллюстративном проекте, можно увидеть зависимости. Возьмем схему распределения для небольшого города: магистральный трубопровод длиной 1200 м от водонапорной башни, кольцевая распределительная сеть протяженностью 4000 м и 240 сервисных подключений. Статический напор в самой низкой точке дает рабочее давление около 100 psi, а расчетная скорость в магистрали — 1,5 м/с (примерно 5 фут/с).

Сорт первый: PE100 по всей длине, фиксированный для всех трех слоев, поэтому каждый сварной шов выполняется между совместимыми материалами. Далее выбор SDR для магистрали: при рабочем давлении 100 psi таблица классов давления сама по себе допускает DR21, но решающим является проверка на гидроудар. При скорости 5 фут/с проработанный пример PPI показывает, что DR21 проходит все три проверки — однако запас настолько мал, что любой будущий рост спроса, увеличивающий скорость до 6 фут/с, приведет к превышению допустимого повторяющегося гидроудара, и тогда потребуется DR17.

Поскольку эта сеть явно проектируется для растущего города, обоснованной спецификацией является DR17 для магистрали и сети уже сейчас, а не модернизация, которую придется выкапывать позже. Это единственное решение — принятое на основе запаса по скорости, а не по сегодняшнему давлению — является разницей между сетью, которая поглощает рост, и той, которую придется перекладывать.

Ответвления: DN25 того же класса давления, что и сеть, в бухтах, с компрессионными фитингами. Стратегия соединения: стыковая сварка на магистрали и сети DN160, электромуфтовая сварка для врезок и ремонтов, фланцевые соединения с приварными втулками и свободными фланцами на всех 75 задвижках и на подключении к резервуару, компрессионные соединения на всех 240 ответвлениях. Расчет комплектующих по геометрии: 67 тройников при шаге ответвлений 60 м, 75 задвижек, 150 фланцевых комплектов, 240 седловых отводов и более 600 малых компрессионных фитингов.

Монтаж: засыпка классов I–III с уплотнением более 85% по Проктору, анкеры рассчитаны на усилие Пуассона в каждом переходе сварка-механика и выдержаны до испытаний. Пусконаладка: только гидростатические испытания, с учетом начальной фазы расширения и продолжительностью менее 8 часов, чтобы соблюсти коэффициент 1,5; затем дезинфекция по C651 с концентрацией 25 мг/л в течение 24–48 часов, с использованием гипохлорита с содержанием активного хлора менее 12% и продолжительностью дезинфекции в пределах 24 часов, затем промывка и бактериологический отбор проб через каждые 1200 футов, а также в конце линии и на каждом ответвлении перед сдачей.

Ничего экзотического в этой последовательности нет. Работает она потому, что каждое решение принималось в правильном порядке: проверка на гидроудар предшествовала выбору SDR, а расчет комплектующих выполнялся по геометрии, а не по процентному соотношению. Сети выходят из строя коммерчески на стыках между этими этапами, а не внутри них.

Заключение

Сеть водоснабжения из HDPE специфицируется послойно, и дисциплина заключается в согласованности слоев: одна марка смолы, SDR, выбранный по гидроудару при расчетной скорости, а не по статическому давлению, документированное правило соединения для каждого слоя, расчет комплектующих по геометрии сети и процедура пусконаладки, учитывающая, что PE испытывается и дезинфицируется иначе, чем сталь.

Стандарты делают большую часть работы, если правильно на них ссылаться — разделение AWWA C901/C906 на 3 дюйма/4 дюйма или единое семейство ISO 4427, охватывающее и магистрали, и ответвления — а допустимые значения гидроудара 1,5 × PC для повторяющихся и 2,0 × PC для редких случаев являются цифрами, на которые следует проектировать.

Если вы оцениваете сеть, а не размер трубы, практический вопрос заключается в том, можно ли закупить вашу спецификацию как единый согласованный комплект для магистральных и распределительных линий. Укажите длину трассы, расстояние между ответвлениями, рабочее давление и количество соединений — на основе этих данных можно составить спецификацию.
