جدول مقاسات أنابيب HDPE، SDR و PN (من DN20 إلى DN1600): كيفية الاختيار

قراءة مقاس أنبوب HDPE ليست كقراءة مقاس الأنبوب المعدني، والخطأ يكلف مالاً. تُحدد مقاسات أنابيب HDPE برقمين يعملان معًا: DN، وهو القطر الخارجي بالمليمتر، وSDR، وهي نسبة هذا القطر إلى سمك الجدار. إن SDR — وليس مجرد "جدار PN" — هو ما يحدد تصنيف الضغط. اختر SDR خاطئًا وستدفع ثمن جدار لا تحتاجه أو تدفن خطًا رئيسيًا ينفجر تحت الضغط المفاجئ. يمنحك هذا الدليل النطاق الكامل من DN20 إلى DN1600، وجدول SDR إلى الضغط، وكيفية الاختيار دون تخمين.

العلاقة الوحيدة التي يجب التمسك بها: انخفاض SDR يعني جدارًا أكثر سمكًا وتصنيف ضغط أعلى؛ ارتفاع SDR يعني جدارًا أرق وتصنيفًا أقل. كل شيء آخر — اللفائف مقابل الأطوال، PE100 مقابل PE80، وكيف يغير الضغط المفاجئ الاختيار — يتبع من ذلك.

DN وSDR والجدار: كيف يُحدد حجم أنبوب HDPE

يصف رقمان كل أنبوب HDPE. DN (القطر الاسمي) هو القطر الخارجي بالمليمترات — أنبوب DN110 يبلغ قطره الخارجي 110 مم بغض النظر عن سمك الجدار. SDR (نسبة الأبعاد القياسية) هي ذلك القطر الخارجي مقسومًا على سمك الجدار. لذا، أنبوب DN110 بجدار سمكه 10 مم يكون SDR الخاص به 11 (110 ÷ 10). نظرًا لأن SDR نسبة، فإن نفس SDR يعطي نفس الجدار النسبي — ونفس تصنيف الضغط — عبر كل الأقطار، ولهذا يُصنف HDPE بواسطة SDR بدلاً من رقم جدار ثابت.

هذا هو الجزء الذي يحير المشترين القادمين من المعادن أو حتى PVC، حيث يشير الحجم عادةً إلى جدار واحد. مع HDPE ليس الأمر كذلك: يمكن أن يكون لأنبوبين DN110 جدران وتصنيفات ضغط مختلفة تمامًا اعتمادًا على SDR الخاص بهما، وسيجلسان جنبًا إلى جنب على الرف يبدوان متطابقين تقريبًا حتى تقيس الجدار أو تقرأ الطباعة. أنبوب DN110 SDR17 هو أنبوب أرق بجدار 10 بار؛ أنبوب DN110 SDR11 هو أنبوب أكثر سمكًا بجدار 16 بار. نفس القطر الخارجي، نفس أقطار التوصيلات الخارجية، استخدام مختلف جدًا. حدد دائمًا كلاً من DN وSDR — فالقطر وحده لا يخبرك بأي شيء عن الضغط الذي سيتحمله.

جدول تحويل SDR إلى الضغط (PE100)

بالنسبة لـ PE100 (MRS 10 MPa) المستخدم في نقل المياه، فإن فئات SDR الشائعة تتوافق مع الضغط كما هو موضح أدناه. الرقم الدقيق للبار يأتي من معادلة ISO، لكن هذه هي الأرقام العملية التي ستستخدمها في العروض.

لاحظ التفاعل مع الدرجة: أرقام البار هذه خاصة بـ PE100. نفس SDR على PE80 الأقدم (MRS 8) يكون أقل بنحو 20% — SDR11 PE80 يعادل حوالي PN12.5 وليس PN16. إذا أدرج عرض SDR وضغط لا يتطابقان مع هذا الجدول، تحقق من الدرجة قبل أي شيء آخر؛ عدم التطابق يعني عادةً بيع PE80 على أنه PE100، وهو ما تم تغطيته في مقارنة PE100 مقابل PE80.

PN مقابل SDR: طريقتان للتعبير عن الشيء نفسه

غالبًا ما يرى المشترون كلاً من "PN" و"SDR" على أنابيب HDPE ويفترضون أنها مواصفات منفصلة يجب الاختيار بينها. لكن الأمر ليس كذلك — فهما طريقتان لوصف نفس الجدار. يصف SDR الهندسة (نسبة القطر إلى الجدار)؛ بينما يصف PN فئة الضغط الناتجة بوحدة البار عند 20 درجة مئوية. بالنسبة لدرجة معينة، يتحركان معًا: على PE100، يكون SDR11 هو PN16، وSDR17 هو PN10. تحدد أحدهما ويتبعه الآخر.

المشكلة هي أن PN صالح فقط لدرجة ودرجة حرارة محددتين. نفس SDR بدرجة أقل (PE80) يعطي PN أقل، وتنخفض سعة الضغط مع ارتفاع درجة حرارة الماء — وهذا هو السبب في أن HDPE مادة مناسبة للظروف الباردة والمعتدلة، ويتم ذكر أرقام PN عند 20 درجة مئوية. عند الطلب، اذكر الدرجة وSDR وPN معًا؛ إذا قدم لك مورد SDR وPN لا يتطابقان مع الرسم البياني أعلاه، فهذه إشارة للتوقف والتحقق من الدرجة.

معادلة الضغط، بعبارات بسيطة

لست بحاجة إلى الحساب في الموقع، لكن فهم المعادلة يمنع خداعك. وفقًا لـ ISO 4427 و ISO 12162، الضغط المسموح به هو P = (20 × MRS) ÷ [C × (SDR − 1)]، بوحدة bar. MRS هي الحد الأدنى المطلوب لقوة الراتنج (10 لـ PE100، 8 لـ PE80). C هو معامل التصميم — عامل أمان، لا يقل عن 1.25 للمياه. ينتج عن ذلك أمران: الراتنج ذو الدرجة الأعلى (MRS أكبر) يعني ضغطًا أعلى عند نفس SDR، و SDR أقل (جدار أكثر سمكًا) يعني ضغطًا أعلى. معامل التصميم هو السبب في أن الأنبوب المقدر بـ "16 bar" لا يُشغل باستمرار عند 16 bar — فهامش الأمان مدمج بالفعل.

عامل آخر لا يظهره الجدول: درجة الحرارة. يتم ذكر قيم PN عند 20°C، ويفقد HDPE سعة الضغط مع ارتفاع حرارة السائل — في درجات حرارة الخدمة الأعلى، يجب تخفيض تصنيف الأنبوب عن PN الاسمي. بالنسبة للمياه المدفونة في الأرض، نادرًا ما يكون هذا مؤثرًا، لأن التربة تبقى باردة، لكنه مهم للتشغيل فوق الأرض في المناخات الحارة أو سوائل العمليات الدافئة. إذا كان خطك يعمل دافئًا، فضع في الاعتبار بدل تخفيض التصنيف عند اختيار SDR بدلاً من قراءة قيمة 20°C مباشرة من الجدول.

نطاق القطر وكيفية الشحن

يمتد HDPE على نطاق واسع — من DN20 إلى DN1600 — وتؤثر طريقة توفير المقاس على عملية التركيب والشحن بقدر تأثير القطر نفسه.

اللفائف حتى DN90 هي الموفرة الكبيرة للعمالة: لفافة بطول 100 م هي أنبوب واحد متصل بدون وصلات عبر الخندق. لكنها أيضًا أثقل في المناولة مع زيادة القطر، وتحتفظ بذاكرة انحناء تحتاج إلى تقويم أثناء التمديد. الأطوال المستقيمة فوق DN110 سهلة اللحام لكنها ثقيلة الحجم في الشحن — حاوية 40 قدمًا من الأنابيب كبيرة القطر تمتلئ بالمساحة المكعبة قبل الوزن بكثير، لذا تأكد من كميات التحميل قبل الطلب. تفاصيل الحاوية واللفافة للاستيراد موجودة في دليل استيراد HDPE.

مقاييس الحجم: النظام المتري (DN) مقابل النظام الإمبراطوري (IPS)

إحدى المشكلات الشائعة في الطلبات العابرة للحدود: يُباع أنبوب HDPE بنظامين للأبعاد لا يمكن التبديل بينهما. يستخدم النظام المتري وفقًا لمعيار ISO مقاسات DN بالمليمتر (DN20، DN110، DN160) وهو المعيار السائد في أفريقيا والشرق الأوسط وأوروبا وآسيا. أما نظام IPS (مقاسات الأنابيب الحديدية) في أمريكا الشمالية فيعتمد على أقطار خارجية بالبوصة بأرقام مختلفة — فأنبوب IPS "4 بوصة" ليس له نفس القطر الخارجي لـ DN110. نظرًا لأن عمليات الدمج والتوصيلات تعتمد على تطابق دقيق للقطر الخارجي، لا يمكنك خلط أنبوب متري مع قطعة توصيل إمبراطورية، أو العكس.

بالنسبة لمعظم أسواق التصدير، يُفضل استخدام النظام المتري DN/ISO 4427 بشكل كامل — الأنابيب والتوصيلات كلها متريّة. اذكر النظام بوضوح في الطلب ("متري DN، ISO 4427") لتجنب وصول شحنة IPS لا يمكن دمجها مع توصيلاتك المترية. إذا كان المشروع يعتمد على بنية تحتية إمبراطورية قديمة، يتم الانتقال باستخدام شفة أو موصل انتقالي مخصص، وليس بفرض مقاس "قريب" من المطلوب.

كيفية اختيار الحجم المناسب وSDR

تحديد حجم HDPE هو قرار من خطوتين: القطر لتدفق المياه، وSDR للضغط. احصل عليهما بهذا الترتيب.

القطر لتدفق المياه

اختر القطر بناءً على التدفق والسرعة المقبولة، مع تحديد حجم الخطوط الرئيسية أولاً ثم التفرع إلى الأسفل — وهو نفس منطق أي شبكة. تذكر أن التجويف، وليس DN، هو الذي يحمل المياه: فـ SDR الأقل (جدار أكثر سمكًا) عند DN معين يؤدي إلى تجويف أصغر، لذا في خط الضغط العالي قد تحتاج أحيانًا إلى زيادة القطر لاستعادة التدفق المفقود بسبب الجدار الأكثر سمكًا.

SDR للضغط — مع هامش للارتفاع المفاجئ

طابق SDR مع ضغط العمل من الجدول، ثم أضف هامشًا للارتفاع المفاجئ. يمكن أن تتجاوز زيادة الضغط عند بدء تشغيل مضخة أو إغلاق صمام فجأة الضغط الثابت لفترة وجيزة، والارتفاع المتكرر يسبب إجهادًا لجدار مصمم فقط للتحميل الثابت. في خطوط المضخات، من المعتاد اختيار درجة SDR واحدة أكثر سمكًا مما يشير إليه الضغط الثابت وحده — SDR11 حيث تشير الحسابات إلى أن SDR17 سيكون كافيًا. هذا الهامش رخيص مقارنة بحفر خط رئيسي متعب.

لا تطارد أنحف SDR

الأنبوب ذو الجدار الأرق (SDR أعلى) يكون سعره أرخص لأنه يستخدم كمية أقل من الراتنج، وهذا هو بالضبط السبب الذي يجعل المورد غير النزيه يعرض SDR17 حيث تتطلب المواصفات SDR11. حدد SDR كتابيًا وتأكد من سمك الجدار مقابله — الأنبوب الخفيف بالنسبة لقطره له جدار منحوت، مهما كان ما يقوله الملصق.

مثال تطبيقي

لنفترض أنك تخطط لخط رئيسي لتوزيع المياه في قرية يتم ضخه بضغط ثابت يبلغ 9 بار. عند قراءة المخطط، نجد أن PE100 SDR17 (PN10) "يغطي" 9 بار نظريًا. لكنه خط مضغوط، لذا فإن اندفاع التدفق مهم: تنتقل إلى درجة أكثر سمكًا وهي SDR11 (PN16)، مما يوفر هامشًا مريحًا لمواجهة التقلبات الناتجة عن بدء تشغيل المضخة وإغلاق الصمامات. بالنسبة للقطر، يشير الطلب على التدفق إلى DN110 تقريبًا؛ ونظرًا لأن SDR11 له جدار أكثر سمكًا وتجويف داخلي أصغر قليلاً من SDR17، فإنك تتأكد من أن DN110 لا يزال يفي بمتطلبات السرعة، وهو كذلك. لذا تكون المواصفات PE100، DN110، SDR11، ويتم الطلب بأطوال 12 مترًا ويتم لحامها تناكبيًا في الموقع.

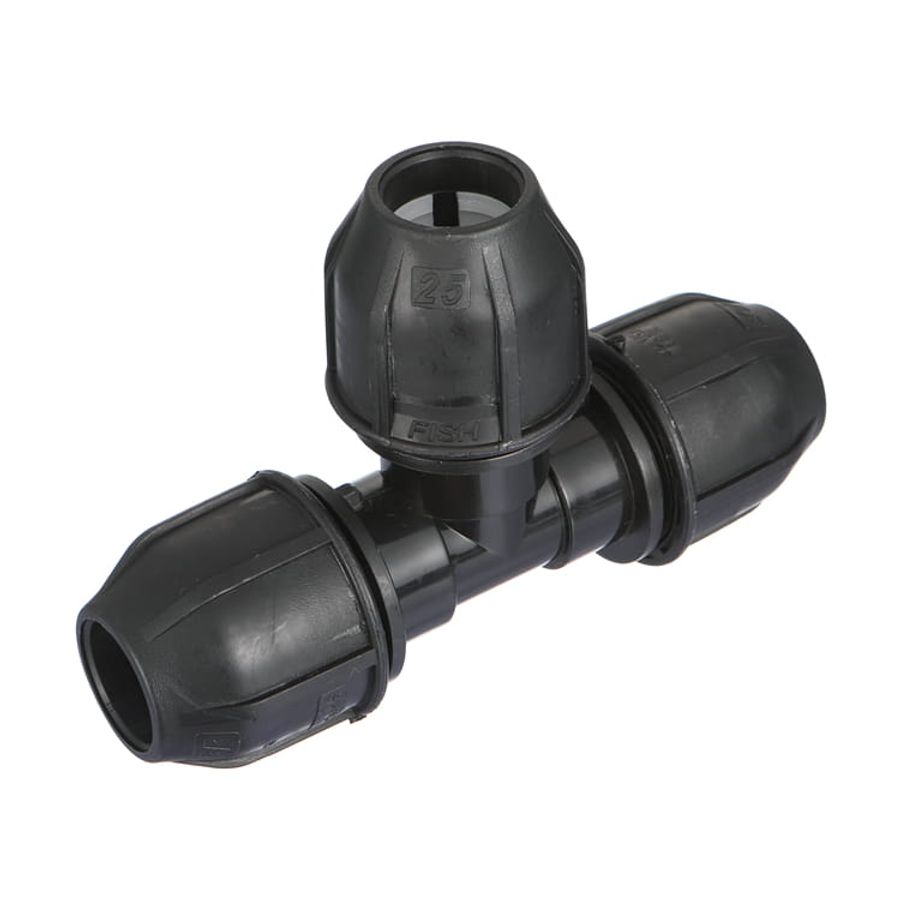

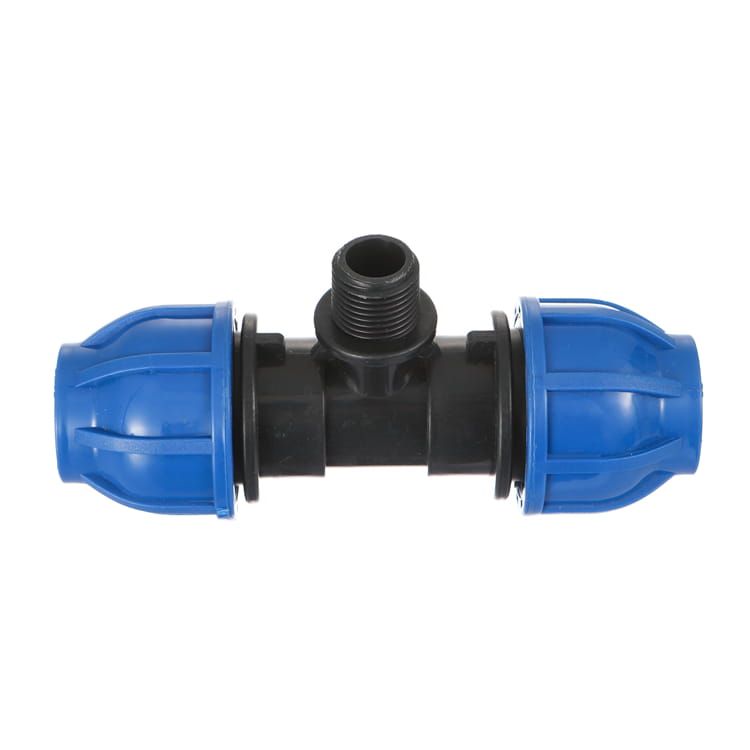

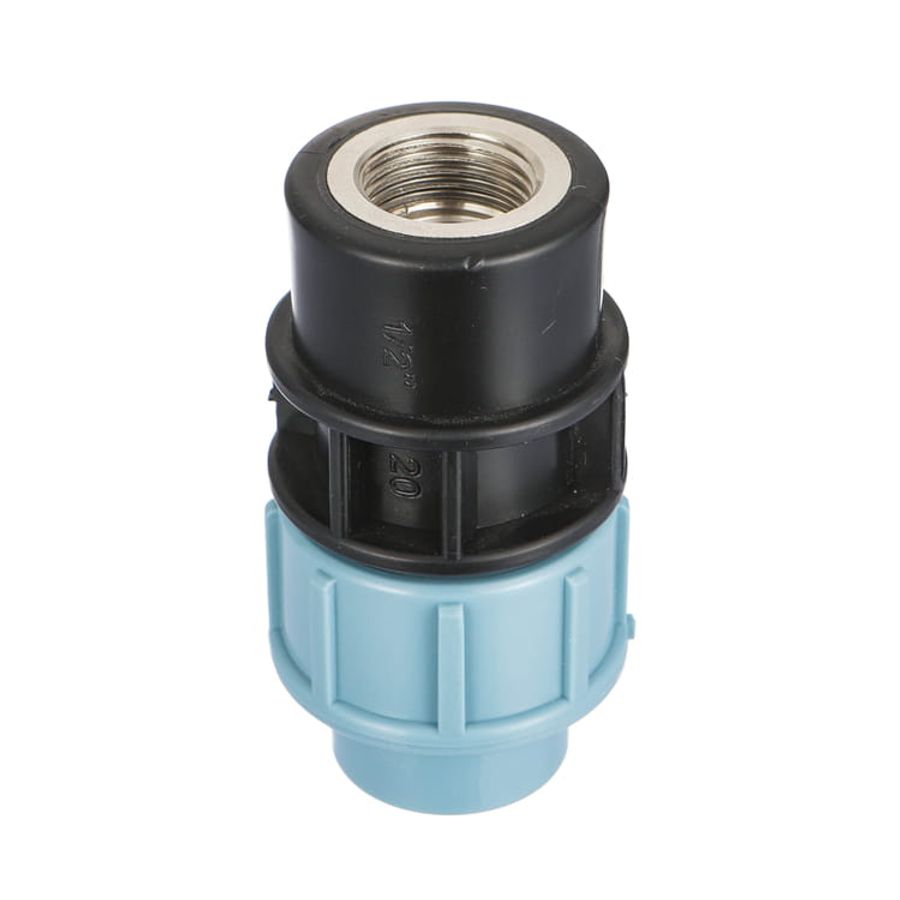

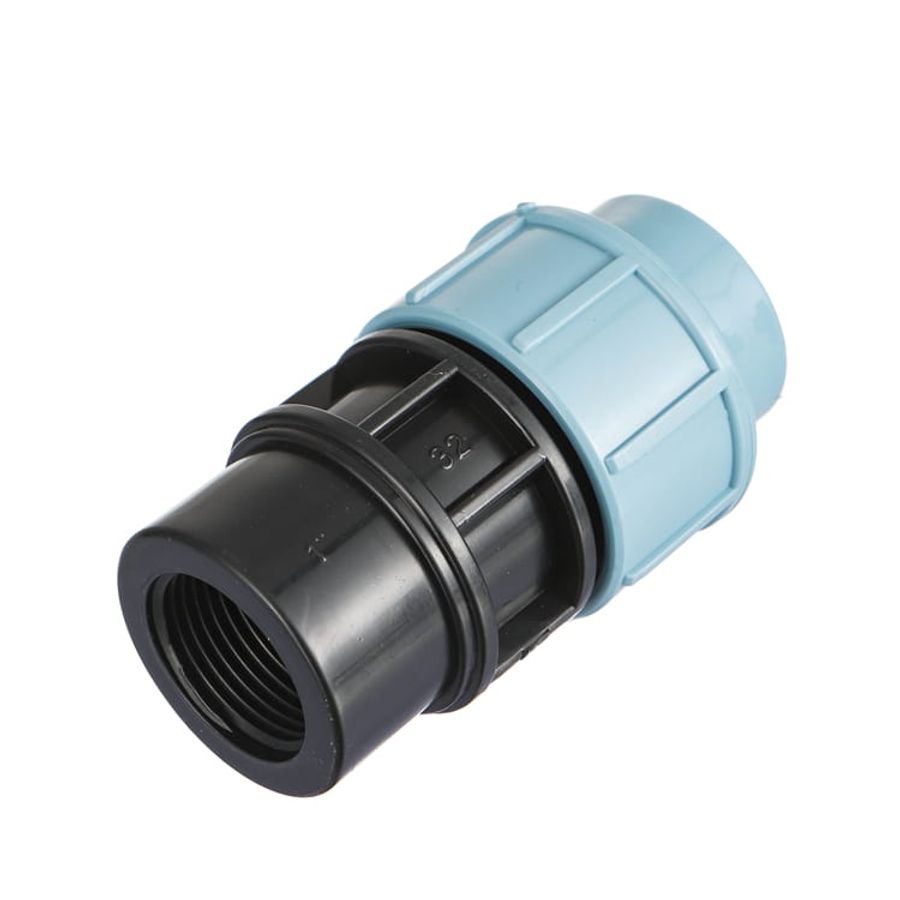

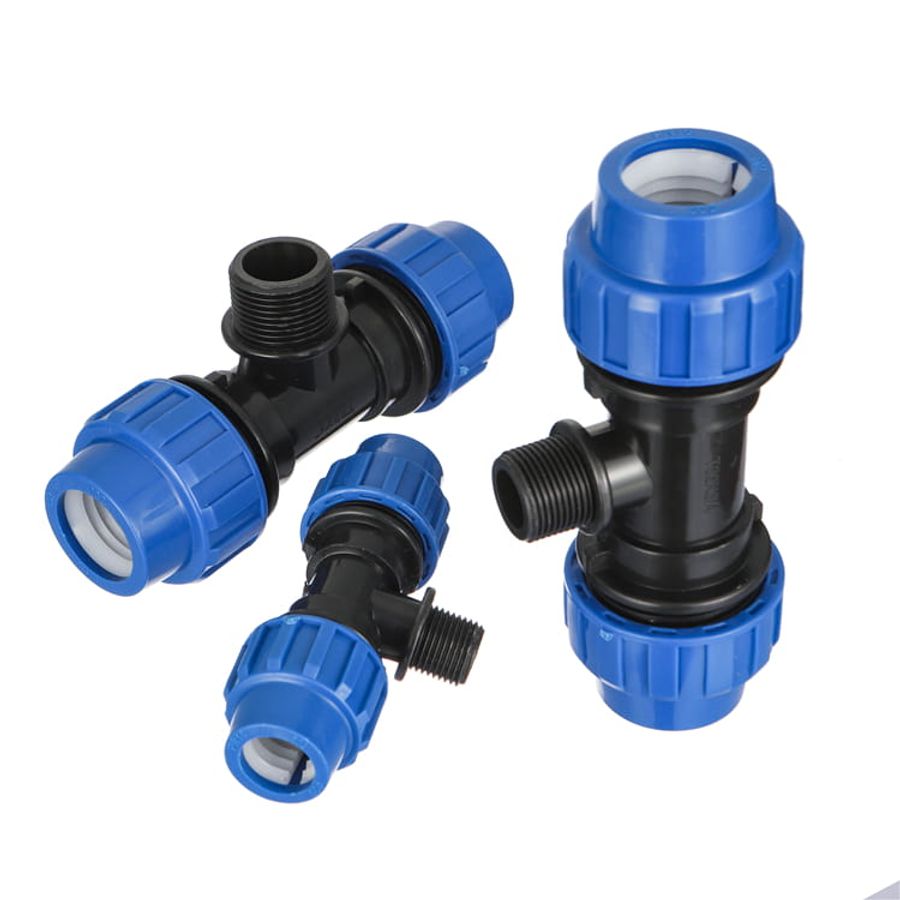

أما بالنسبة لوصلات الخدمة الممتدة من ذلك الخط الرئيسي والتي تعمل بضغط المنزل وأطوال قصيرة — فتستخدم PE100 DN25 SDR11 في ملفات، ويتم توصيلها بالخط الرئيسي باللحام الكهربائي أو بالوصلات الضاغطة. مشروع واحد، قراران بشأن الحجم وSDR، كل منهما يعتمد على التدفق أولاً ثم الضغط مع الهامش ثانيًا. هذه هي الطريقة بأكملها.

أخطاء شائعة في تحديد مقاسات HDPE

• طلب DN بدون SDR — القطر وحده لا يحدد الضغط، لذلك يختار المورد أرخص جدار (الأرق).
• قراءة ضغط PE80 من جدول PE100 — نفس SDR، درجة أقل، ضغط أقل بنحو 20%. اربط دائمًا SDR بالدرجة.
• تحديد المقاس بناءً على ضغط ثابت في خط مضخة — لا هامش للارتفاع المفاجئ، فشل إجهاد لاحقًا. انزل درجة SDR واحدة.
• نسيان أن التجويف يضيق مع الجدار الأكثر سمكًا — أنبوب ذو SDR منخفض بنفس DN يحمل أقل؛ تحقق من السرعة، وارفع القطر إذا لزم الأمر.
• عدم مطابقة OD/SDR للقطعة مع الأنبوب — يجب أن تتطابق وصلات الانصهار الكهربائي مع OD الأنبوب تمامًا للانصهار.

قراءة علامات الأنابيب

كل أنبوب HDPE مطابق للمواصفات يطبع مواصفاته الخاصة على جانبه: الشركة المصنعة، درجة المادة (PE100)، القطر، فئة SDR أو الضغط، المعيار (ISO 4427، EN 12201)، رمز الدفعة أو التاريخ، وعادةً علامات المتر. هذا السطر المطبوع هو أول فحص للحجم — تأكد من تطابق DN و SDR مع طلبك قبل وضع أي شيء في الخندق. العلامات الباهتة أو المفقودة هي علامة خطر، لأن المصانع الموثوقة تطبع بوضوح لضمان التتبع. طابق العلامات مع التركيبات أيضًا: يجب أن تكون التركيبة من نفس الدرجة وتناسب القطر الخارجي للأنبوب و SDR، وهي نقطة تم تغطيتها في دليل تركيبات HDPE.

مكانة المقاسات في السياق الأكبر

الحجم و SDR هما جزء واحد من قرار HDPE. تحدد الدرجة قيمة كل SDR، وتعتمد طريقة الوصل على القطر (اللحام التناكبي للأقطار DN90 فما فوق، واللحام الكهربائي للأقطار الأصغر)، ويجب أن تتطابق التركيبات مع كليهما. للمسار الكامل من المادة إلى التوريد، ابدأ بـ الدليل الشامل لأنابيب HDPE، ولمعرفة كيف يحدد القطر خيار الوصل، راجع اللحام التناكبي مقابل اللحام الكهربائي. إذا كنت تزن HDPE مقابل مواد أخرى للمهمة، فإن مقارنة HDPE مقابل PVC مقابل PPR تغطي أين يفوز كل منها. لكن حدد DN و SDR أولاً، وسيقع باقي المواصفات في مكانها حولهما.

جدول سمك الجدار الكامل لأنابيب HDPE (PE100، حسب القطر الخارجي ونسبة SDR)

يوضح لك مخطط الضغط مقابل نسبة SDR أعلاه الفئة. بينما يوضح لك هذا الجدول المليمترات. بالنسبة لأي أنبوب HDPE متري، فإن سمك الجدار هو ببساطة القطر الخارجي مقسومًا على رقم SDR، ويتم تقريبه إلى السلسلة القياسية في ISO 4427 / EN 12201 / DIN 8074. لذا، فإن أنبوب DN110 بنسبة SDR11 له جدار اسمي يبلغ 110 / 11 = 10.0 مم. يسرد الجدول أدناه الجدار الاسمي لدرجات SDR التي يراها المشتري بالجملة أكثر من غيرها، عبر الأقطار الصغيرة إلى المتوسطة التي تُشحن بالحاويات.

بعض الملاحظات عند القراءة. الحد الأدنى البالغ 2.0 مم على الأقطار الأصغر هو حد أدنى للتصنيع، وليس نتيجة حسابية، لذا فإن DN20 ينتج 2.0 مم سواء حددت SDR17 أو SDR11 ويكون هامش الضغط الإضافي مجانيًا. تفترض فئات الضغط الموضحة مياهًا نظيفة عند 20 درجة مئوية على مدى عمر تصميمي يبلغ 50 عامًا مع عامل الأمان القياسي؛ أما الوسائط الساخنة أو العدوانية فتتطلب تخفيض التصنيف. القطر الداخلي هو ببساطة القطر الخارجي مطروحًا منه ضعف الجدار، لذا فإن أنبوب DN110 بنسبة SDR11 له تجويف يقارب 90 مم، ولهذا السبب ينقل HDPE دائمًا تدفقًا أقل من PVC بنفس القطر الخارجي من فئة أرق.

جدول مقاسات أنابيب HDPE بالمليمتر والبوصة

يحتاج المشترون الذين يعملون بالبوصة إلى تحويل سلسلة DN المترية قبل الطلب، والمشكلة أن القطر الخارجي المتري لا يتوافق مع رقم إمبراطوري صحيح. فمقاس DN110 ليس "4 بوصات" كما يقصدها السباك؛ بل هو 110 مم، أي 4.33 بوصة من القطر الخارجي الفعلي، ولا يمكن استبداله بأنبوب HDPE أمريكي مقاس 4 بوصات (قطر خارجي 4.500 بوصة). استخدم هذا الجدول لتحويل السلسلة المترية ومعرفة أقرب مقاس تجاري إمبراطوري، ولكن تأكد من القطر الخارجي الدقيق قبل خلط أنظمة التوصيل.

الخلاصة: "المقاس التجاري" من المتري إلى الإمبراطوري هو مجرد تسمية، وليس ضمانًا للتوافق. فأنابيب DN المترية وأنابيب IPS الأمريكية ذات التسمية الاسمية نفسها لها أقطار خارجية فعلية مختلفة، وبالتالي فإن أسطح اللحام التناكبي ووصلات اللحام الكهربائي غير قابلة للتبديل. اختر نظامًا قياسيًا واحدًا للمشروع بأكمله.

SDR9 مقابل SDR11 HDPE: أيهما تطلب

هذان النوعان يجلسان بجانب بعضهما على الرف ويتم الخلط بينهما باستمرار. كلاهما شائعان للمياه المضغوطة وكلاهما يبدوان متطابقين من الخارج عند قطر اسمي معين. الفرق هو فئة ضغط واحدة وخطوة واحدة في سمك الجدار، مما يغير التجويف والوزن والسعر.

اطلب SDR11 (PN16) لخطوط البلدية والري القياسية حيث يغطي 16 بار ضغط العمل بالإضافة إلى الصدمات. انتقل إلى SDR9 (PN20) عندما تحتاج إلى هامش ضغط إضافي، أو عندما يتعرض الخط لبدء تشغيل مضخة متكرر ومطرقة مائية، أو عندما تريد جدارًا أكثر سمكًا لسحوبات الحفر الاتجاهي والحفر بدون حفر حيث يسحب الأنبوب ضد الصخور. أنت تدفع ثمن الراتينج في كلتا الحالتين، لذا فإن شراء SDR9 "للأمان" على خط جاذبية منخفض الضغط يضيف فقط وزن الشحن دون فائدة.

أنابيب الضغط مقابل HDPE المموج: نظامان مختلفان للحجم

كل ما سبق يصف أنابيب الضغط ذات الجدار الصلب، والتي يتم تحديد حجمها حسب القطر الخارجي و SDR. قد يقصد المشترون الذين يبحثون عن أحجام HDPE أحيانًا أنابيب الصرف المموجة السوداء المستخدمة في أعمال مياه الأمطار والمجاري، ويتم تحديد حجم هذا المنتج على أساس مختلف تمامًا. يؤدي الخلط بينهما إلى استخدام تركيبات خاطئة وحسابات تدفق خاطئة، لذلك من الجدير توضيح الفرق بوضوح.

القاعدة العملية: إذا كان الخط يحمل ضغطًا، فسيتم تحديد مواصفاته حسب القطر الخارجي و SDR من الجداول أعلاه. إذا كان ينقل التدفق بالجاذبية فقط، فسيتم تحديد مواصفاته حسب القطر الداخلي وفئة الصلابة مثل ASTM F2648 أو AASHTO M294، ويكون القطر الخارجي أكبر من الحجم الاسمي بسبب التمويج. تقوم IFAN بتوريد أنابيب الضغط ذات الجدار الصلب من PE100 و PE80؛ نظام القطر الخارجي و SDR هو النظام المطبق على مجموعتنا.
