تركيب أنابيب الصرف الصحي من PVC: اللحام بالمذيبات، اختبار الوصلات والأعطال الشائعة

الوصلة الملحومة كيميائياً لأنابيب PVC ليست وصلة لاصقة — بل هي اندماج كيميائي. المذيب يُذيب سطح كل من الجلبة وطرف الأنبوب، وعند ضغط السطحين معاً، يختلط الـ PVC المذاب ويعاد تصلبه ليشكل قطعة بلاستيكية متجانسة. إذا تم العمل بشكل صحيح، تكون الوصلة أقوى من جدار الأنبوب نفسه. أما إذا تم بشكل خاطئ — جلبة جافة، مذيب خاطئ، معالجة لمدة خمس ثوانٍ — فستبدو الوصلة متطابقة، وتجتاز اختبار الضغط، لكنها تبدأ بالتسرب بعد ستة أشهر من التشغيل.

هذا الدليل يشرح سلسلة التركيب لنظام صرف uPVC: كيف يعمل اللحام بالمذيبات فعلياً، أي مذيب تختار لكل قطر، تجهيز الأنبوب الذي يفصل الوصلة الجيدة عن السيئة، تقنية التطبيق، أوقات المعالجة حسب درجة الحرارة، متى تستخدم وصلة الجرس والحلقة المطاطية بدلاً من ذلك، حالات الفشل الست التي لا نزال نجدها في الموقع، والاختبارات التي تكشف الوصلة السيئة قبل إغلاق الجدران. اقرأه مع دليل مقاسات أنابيب صرف PVC لمواصفات SKU ودليل تصميم نظام DWV للتخطيط قبل قص أول طول. مقال التركيب هذا هو المحور العملي ضمن الدليل الشامل لأنابيب صرف PVC.

كيف يعمل اللحام بالمذيبات فعليًا

لاصق PVC بالمذيبات ليس غراءً بالمعنى التقليدي. فهو يحتوي على مذيب قوي — عادةً رباعي هيدروفيوران أو سيكلوهكسانون أو ميثيل إيثيل كيتون — بالإضافة إلى راتنج PVC مذاب ومعدّلات لزوجة. عند دهنه على سطح PVC، يعمل المذيب على تليين الطبقة السطحية بسمك 0.1-0.2 مم من جدار الأنبوب، مذيبًا الجزيئات السطحية لتشكيل طبقة لزجة. عندما يتلامس سطحان مبلّلان بالمذيب تحت ربع دورة، تختلط الطبقات المذابة. ومع تبخر المذيب، تعيد سلاسل البوليمر التبلور لتشكيل قطعة واحدة متصلة من PVC — يصبح الوصلة متطابقة هيكليًا مع جدار الأنبوب.

هذه الآلية هي السبب في أهمية كل خطوة من خطوات التقنية. اللاصق بدون سطح PVC مذاب هو مجرد طلاء — يجف في مكانه دون اندماج، وتفشل الوصلة عند أول ارتفاع في الضغط. المذيب فقط ("المنظف") يتبخر في ثوانٍ دون إذابة كمية كافية من البلاستيك لتكون ذات أهمية، ولهذا فإن المنظف ليس بديلاً عن اللاصق. وبمجرد وضع اللاصق، تُقاس النافذة الزمنية قبل تبخر المذيب بالثواني — ضع، أدخل، ربع دورة، أمسك، كل ذلك في غضون 30 ثانية في الظروف العادية.

موقف يستحق اتخاذه: لا تستخدم أبدًا لاصق "متعدد الأغراض" على نظام الصرف الصحي. المنتجات متعددة الأغراض تجف بقوة وسرعة أكبر لتكون قابلة للاستخدام على كل من PVC وCPVC وABS، لكنها لا تذيب سطح أي مادة بمفردها بنفس فعالية لاصق PVC المخصص. في مشروع DWV، حدد لاصق uPVC المخصص لأنابيب uPVC وتحمل التكلفة الإضافية لعدد قليل من رموز SKU.

اختيار لاصق المذيبات المناسب

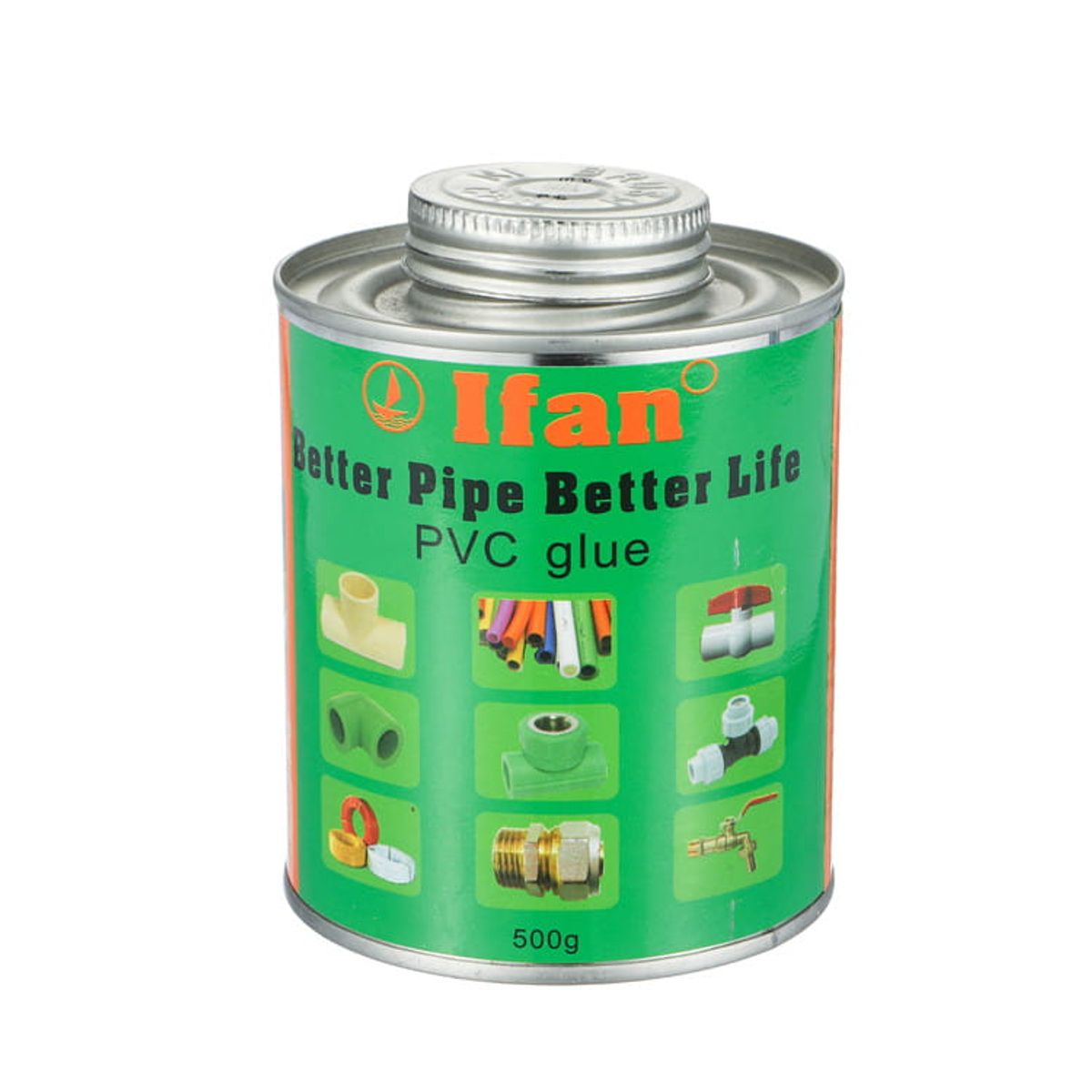

يأتي لاصق المذيبات من PVC بثلاث درجات لزوجة، ويتطابق التقسيم مع القطر. اللاصق ذو اللزوجة العادية رقيق — يبلل جيدًا في الوصلات صغيرة القطر (DN20 إلى DN75) لكنه ينساب خارج المقبس الكبير قبل أن يذيب البوليمر. اللزوجة المتوسطة تتعامل مع DN75 إلى DN160، وهو نطاق عمل DWV حيث تقع معظم مهام المقاولين. اللزوجة الثقيلة أكثر كثافة وتبقى في المقبس لفترة كافية للاندماج على DN160 وأكبر، حيث تحتاج سعة المقبس إلى لاصق لا يترهل في الوصلات الرأسية.

العلامات التجارية الرئيسية التي ستراها عبر منافذ البيع هي Weld-On (IPS Corp) وOatey وRectorSeal وTangit (Henkel) وBostik وChristy's. بموجب ASTM D2564 يتم اختبار اللواصق وفق مجموعة من معايير المقاومة وقوة القص، وأي لاصق مدرج سيعمل إذا كان تحضير الوصلة صحيحًا. طابق اللاصق مع جدول سمك الأنبوب، وليس القطر فقط — أنابيب الصرف من uPVC من الجدول 40 تأخذ لاصق PVC القياسي؛ الأنبوب الأثقل من الجدول 80 المستخدم في التطبيقات الصناعية يريد لاصقًا من الدرجة الصناعية مصنفًا لتحميل المذيبات الأعلى.

درجة لزوجة اللاصق حسب قطر الأنبوب

القطع، إزالة النتوءات، الشطف: تحضير الأنابيب الذي يُحدث الفرق

كل وصلة رديئة في خط ملحوم جيدًا تعود إلى سوء تحضير الأنابيب. ثلاث خطوات تحدد النتيجة. أولاً: قص الأنبوب بشكل مستقيم. قاطع PVC من النوع السقاطي هو الأسرع للأقطار DN20-DN75؛ قاطع عجلة أو منشار يدوي ذو أسنان دقيقة يعالج حتى DN160؛ وفوق ذلك، منشار قطع بشفرة بلاستيكية هو المعيار. القطع المائل يترك جانبًا من المقبس يتعامل بالكامل والجانب الآخر بفجوة لا يستطيع اللاصق سدها.

ثانيًا: إزالة النتوءات من كلا الحافتين. الحافة الخارجية للطرف المقطوع تحمل حلقة من البلاستيك البارز التي ستكشط اللاصق من المقبس أثناء إدخال الأنبوب. الحافة الداخلية تحمل شفة تلتقط الحطام وتشكل موقعًا لنمو الأغشية الحيوية. سكين جيب حول الحافة الخارجية، وموسع أو ظهر شفرة قاطع الأنابيب على الحافة الداخلية، يستغرق أقل من عشر ثوانٍ ويمنع كلا الفشلين.

ثالثًا: شطف الحافة الخارجية بزاوية 15° تقريبًا لمسافة 3-5 مم. يسمح الشطف لنهاية الأنبوب بدخول المقبس دون دفع اللاصق المذاب خارج الوصلة. تخطي الشطف هو الخطأ الأكثر شيوعًا الذي نراه من القائمين بالتركيب في الأعمال الجديدة — تبدو الوصلة جيدة، يتجمع اللاصق عند حافة المقبس، ويكون الاندماج على جانب المقبس رقيقًا ويفشل قصيًا تحت حركة الأنبوب.

التمهيد: متى يكون التمهيد الأرجواني مطلوبًا

التمهيد هو مذيب — عادةً MEK أو الأسيتون — مع صبغة أرجوانية تُظهر مكان تطبيقه. وظيفته هي فتح الطبقة العليا من سطح PVC بقوة، وبسرعة أكبر من الأسمنت وحده، بحيث تكون جزيئات البوليمر فضفاضة بالفعل عند وصول الأسمنت. بموجب القسم 705 من قانون السباكة الدولي (IPC) وUPC 316، فإن التمهيد الأرجواني مطلوب في كل وصلة مذيب PVC في نظام سباكة يحمل ضغطًا أو تصريفًا خاضعًا للتفتيش — معظم الولايات القضائية الأمريكية تفحصه. لا تتطلب المعايير الأوروبية (EN 1329) التمهيد عالميًا، لكنها توصي به من أجل اندماج موثوق في تركيبات الطقس البارد.

الصبغة الأرجوانية ليست تجميلية في الكود — إنها دليل للمفتش على أن التمهيد قد طُبق بالفعل. في الولايات القضائية التي تتطلب التمهيد، تفشل الوصلة غير الممهدة في الفحص حتى لو كانت وصلة الأسمنت مثالية بخلاف ذلك. ضع التمهيد على كل من نهاية الأنبوب والتجويف، مع تمديد 25 مم بعد عمق التجويف على الأنبوب. ضع الأسمنت بينما لا يزال التمهيد لزجًا (خلال 15-30 ثانية) — لا تدع التمهيد يجف تمامًا قبل تطبيق الأسمنت.

في الظروف الدافئة (أكثر من 25 °C)، يتبخر التمهيد بسرعة وتقل نافذة العمل. جهز فقط عدد الوصلات التي يمكن لفريق من شخصين إكمالها في 30 ثانية لكل منها — تمهيد مجموعة كاملة من أطراف الأنابيب أولاً ثم تثبيتها بالأسمنت هو الطريقة التي يتبخر بها التمهيد قبل وصول الأسمنت.

تطبيق المادة اللاصقة: الكمية، السرعة، الربع دورة

ضع المادة اللاصقة على نهاية الأنبوب أولاً (طبقة كاملة ومتساوية، تمتد 5 مم بعد عمق المقبس)، ثم على الجزء الداخلي من المقبس (طبقة أرق قليلاً، تغطي عمق التلامس الكامل). يجب أن يكون كلا السطحين مبللين بالمادة اللاصقة عند التلامس — طبقة لاصقة على نهاية الأنبوب فقط وبدونها في المقبس تلحم سطحًا واحدًا وتترك الآخر غير ملتحم.

أدخل الأنبوب بالكامل في المقبس بدفعة واحدة، ثم لفه ربع دورة (90°) أثناء الضغط عليه بالكامل. توزع الربع دورة المادة اللاصقة بالتساوي حول الوصلة وتمنع هندسة تفتق المقبس من تثبيت جانب واحد بطبقة لاصقة أكثر سمكًا من الآخر. استمر في الضغط لمدة 30 ثانية على الأقل — لهندسة المقبس ارتداد طبيعي، وسيدفع الضغط المتبقي للمادة اللاصقة الأنبوب خارج المقبس إذا تركت قبل أن تتماسك المادة.

يجب أن تتكون حلقة مرئية من المادة اللاصقة (حلقة من المادة البارزة) حول حافة المقبس عند استقرار الأنبوب. عدم وجود حلقة يعني كمية غير كافية من المادة اللاصقة — الوصلة غير ملتحمة بشكل كافٍ وستتسرب. الحلقة التي تتدفق على السطح الخارجي للأنبوب طبيعية في الوصلات الأفقية ولا تحتاج إلى مسح — ستتصلب بقوة ولا تؤثر على الالتحام خلفها.

أوقات المعالجة: التثبيت، المناولة، واختبار الضغط

يصل الوصلة الملحومة بالمذيب إلى قوة قابلة للاستخدام على ثلاث مراحل. وقت التثبيت (عادةً من 30 ثانية إلى دقيقتين عند 20 درجة مئوية) هو عندما تتحمل الوصلة وزنها ولا تنفصل. وقت المناولة (5-15 دقيقة) هو عندما يمكن تحريك الوصلة أو دعمها بالعلاقات. وقت اختبار الضغط الكامل (24 ساعة عند 20 درجة مئوية، حتى 72 ساعة عند 5 درجات مئوية) هو عندما تصل الوصلة إلى القوة التصميمية ويمكنها تحمل الضغط المقنن.

تغير درجة الحرارة والرطوبة كل شيء. تحت 5 درجات مئوية، يتبخر المذيب ببطء وتتضاعف أوقات المعالجة ثلاث مرات. فوق 30 درجة مئوية، ينهار نافذة العمل — ضع وأدخل خلال 15 ثانية أو يتقشر الأسمنت. الرطوبة العالية تبطئ تبخر المذيب لكنها لا توقف الاندماج، لذا الطقس الرطب يطيل المعالجة دون منعها. عمليًا: جدول اختبارات الضغط بعد 24 ساعة من آخر وصلة في الظروف الدافئة إلى المعتدلة، أو 48-72 ساعة في الطقس البارد. لا تختبر مبكرًا — الضغط على وصلة لم تعالج بالكامل سيفصلها ويخفي الفشل حتى الخدمة.

أوقات المعالجة التقريبية حسب درجة الحرارة المحيطة

الأرقام من أوراق بيانات الشركة المصنعة النموذجية لأسمنت المذيب متوسط القوام على وصلات DN75-DN160. الأسمنت الأثقل يستغرق وقتًا أطول؛ الأقطار الأكبر والعمل في الطقس البارد تدفع نحو الحد الأعلى. عند الشك، انتظر — تأخير 12 ساعة يكلف أقل من إعادة بناء وصلة.

الوصلة الجرسية بحلقة مطاطية: متى تستخدمها بدلاً من ذلك

ليست كل وصلة تصريف من uPVC يجب أن تكون ملحومة بالمذيب. في خطوط الصرف الصحي المدفونة، بأقطار DN110 فأكبر، الخيار الافتراضي الحديث هو الوصلة الجرسية بحلقة مطاطية. يحمل الأنبوب مقبسًا مشكلًا في أحد طرفيه، مع أخدود يثبت حلقة مطاطية من EPDM (أو NBR)؛ يتم دفع الطرف الذكر للأنبوب التالي عبر الحلقة، وتنضغط الحلقة لتشكيل الختم. لا أسمنت، لا وقت معالجة، لا كيمياء.

ميزتان تدفعان لاختيارها للتطبيقات المدفونة. الأولى: سرعة التركيب. تكتمل الوصلة الحلقية المطاطية في ثوانٍ، مقابل 30-60 ثانية للوصلة الملحومة بالمذيب بالإضافة إلى 24 ساعة من المعالجة. على خط جانبي لصرف صحي رئيسي بطول 500 متر، هذا هو الفرق بين نوبتي عمل وخمس نوبات. الثانية: تحمل حركة التربة. تستوعب الوصلة الحلقية المطاطية 5-10 مم من الحركة المحورية للأنبوب و1-2 درجة من الانحراف الزاوي عند كل مقبس — وهو ما يكفي للنجاة من هبوط التربة الذي قد يكسر وصلة صلبة ملحومة بالمذيب. بموجب EN 1610 لتركيب الصرف الصحي المدفون، الوصلة الحلقية المطاطية هي نوع الوصلة المفترض للأنابيب فوق DN200.

يبقى اللحام بالمذيب الخيار الافتراضي لأعمال DWV الداخلية، وأنابيب العمليات الصناعية، وأي وصلة يجب ألا تتسرب تحت أي حالة حركة للأنبوب. تتفوق الوصلة الحلقية المطاطية للخطوط المدفونة، والمواقع المتوقع فيها هبوط التربة، وأي خط يزيد طوله عن 100 متر حيث تهم سرعة التركيب. قسم الحاوية: التركيبات الداخلية للحام بالمذيب، والصرف الصحي المدفون للحلقة المطاطية، يتم طلبهما معًا.

أكثر 6 حالات فشل شيوعًا في تركيب PVC

استنادًا إلى سجل الدعم الميداني لشركة IFAN لاستدعاءات تصريف PVC، تتركز حالات فشل التركيب في الوصلات الملحومة بالمذيبات حول نمطين رئيسيين: الوصلات التي يتم تجميعها تحت 5 °C دون جدول معالجة ممتد، وأطراف الأنابيب المثبتة دون تحضير شطب بزاوية 15°. يشكل هذان النمطان معًا غالبية تقارير التسرب التي يسمع عنها فريق التصدير — ويمكن منع كليهما عند الوصلة قبل أن يلامس الأسمنت السطح.

• المقبس الجاف. أسمنت على طرف الأنبوب وليس في المقبس، أو العكس. تبدو الوصلة جيدة، وتلحم جانبًا واحدًا، وتفشل من الجانب غير الملصق عند أول ارتفاع في الضغط.
• طرف أنبوب غير مشطوب. الحافة المقطوعة الخام تدفع الأسمنت المذاب خارج المقبس أثناء الإدخال. سطح جانب المقبس غير مندمج بشكل كافٍ؛ تتحمل الوصلة الضغط ولكنها تنقطع تحت حركة الأنبوب.
• التجميع ثم الإفلات. يحرر القائم بالتركيب الوصلة قبل انتهاء فترة التثبيت البالغة 30 ثانية. يؤدي ارتداد المقبس إلى دفع الأنبوب جزئيًا للخارج، ويتصلب الأسمنت في هندسة معرضة للخطر.
• جسم أسمنت خاطئ. أسمنت ذو جسم عادي في مقبس DN160 يترهل وينساب قبل أن يذيب السطح. أسمنت ذو جسم ثقيل في وصلة DN25 يملأ بشكل زائد ويسد التجويف.
• تخطي البرايمر في نطاق قانوني. بموجب IPC أو UPC، تفشل الوصلات غير المبرومة في الفحص حتى لو كانت مثالية بخلاف ذلك. البقعة الأرجوانية هي الدليل — لا بقعة، لا قبول.
• اختبار الضغط قبل المعالجة الكاملة. وصلة بعد 16 ساعة من المعالجة تتحمل أحمال المناولة ولكن ليس الضغط المقنن. الاختبار المبكر يفصل الوصلة ويبدأ تسربًا بطيئًا يظهر فقط أثناء الخدمة.

اختبار النظام: الماء والهواء والدخان

يخضع نظام DWV المكتمل لثلاثة اختبارات محتملة قبل إغلاق الجدران. اختبار الماء: املأ كل عمود وفرع حتى أعلى نقطة تنظيف، واحتفظ به لمدة 15 دقيقة، وراقب أي انخفاض قابل للقياس. اختبار الهواء: أغلق النظام، واضغط حتى 34 كيلو باسكال (5 رطل/بوصة²)، واحتفظ به لمدة 15 دقيقة — أي انخفاض في الضغط عن 33 كيلو باسكال يشير إلى تسرب في الوصلة. اختبار الدخان (نادر في الأعمال الجديدة، شائع في التعديلات): اضغط باستخدام دخان مسرحي لتتبع التسريبات بصريًا. توجد متطلبات الاختبار التفصيلية تحت الفصل 3 من IPC للأعمال الداخلية وEN 1610 للصرف المدفون.

موقف واحد: قم دائمًا بإجراء اختباري الماء والهواء على أي نظام DWV مغلق، وحدد وقت الاختبار بعد معالجة اللصق الكاملة عند درجة حرارة الغرفة. اختبار الماء فقط يتحمل تحت ضغط رأس موحد؛ تصريف الصرف الفعلي يخلق ارتفاعات فراغية وضغطًا خلفيًا لا يكرره اختبار الماء. يكتشف اختبار الهواء الوصلات التي ستتسرب بعد ستة أشهر من الخدمة تحت تلك الارتفاعات.

تختلف المتطلبات حسب المنتج والولاية القضائية للكود وحالة الاستخدام. لأي مشروع خاضع للتفتيش، تأكد من الضغط والمدة وطريقة الاختبار المطلوبة مع السلطة المحلية أو مهندس سباكة مرخص — بروتوكول الاختبار قابل للتنفيذ، واجتياز اختبار ذاتي الاختيار ليس دليلاً للمفتش.

ما الذي يوفره لك نظام IFAN للوصلات باللحام بالمذيب من PVC

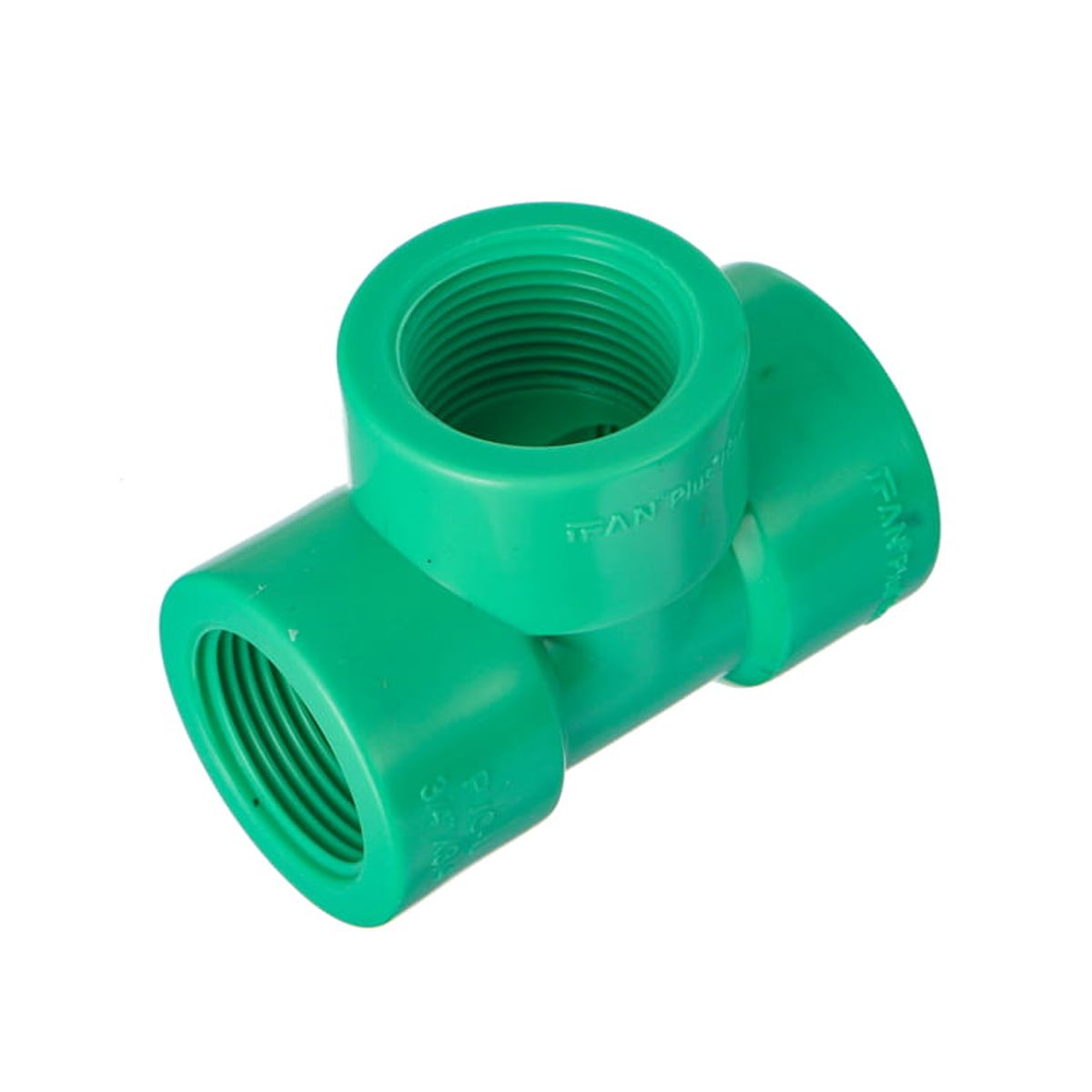

سلسلة uPVC / PVC من IFAN صُممت لتتناسب مع سير عمل المثبت — تجهيز الوصلة، توافق المادة اللاصقة، وهندسة المقبس التي تحدد ما إذا كانت الوصلة الملحومة بالمذيب ستتحمل الخدمة. تشمل المجموعة:

• مقابس مشغولة بالاستدقاق القياسي — استدقاق من 1° إلى 2° (وفقًا لـ EN 1329) الذي يسمح لنهاية الأنبوب بالانحشار دون دفع المادة اللاصقة للخارج. الوصلات الرخيصة تستخدم استدقاقًا أكثر حدة ينغلق قبل أن يستقر الأنبوب بالكامل.
• توافق المادة اللاصقة المذيبة — راتنج uPVC متوافق مع جميع المواد اللاصقة الرئيسية من جهات خارجية (Weld-On، Oatey، Tangit، RectorSeal) — لا حبس كيميائي حصري.
• وصلات الجرس ذات الحلقة المطاطية — لخطوط الصرف الصحي المدفونة DN110 فما فوق، مقابس مشكلة في المصنع مع أخاديد حلقات EPDM تثبت الحلقة دون انخلاع أثناء التجميع.
• مراقبة جودة قابلة للتتبع بالدفعة — نفس بروتوكول الفحص لكل شحنة الموصوف في قائمة مراقبة جودة أنابيب PPR ينطبق على مجموعة uPVC: القطر الخارجي، سمك الجدار، البيضاوية، هندسة المقبس، واختبارات المواد لكل عينة.
• خلط الحاوية حسب نوع التركيب — يمكن طلب وصلات اللحام بالمذيب الداخلية ووصلات الحلقة المطاطية المدفونة معًا، بحجم مناسب وفقًا لـ دليل أحجام أنابيب الصرف وترتيبها وفقًا لـ دليل تصميم نظام DWV.

عمليات التفتيش من جهات خارجية من SGS أو Bureau Veritas أو TÜV مرحب بها في أي طلب uPVC — الحجز عند التحميل يكتشف انحراف هندسة المقبس قبل وصوله إلى الموقع.

الخلاصة

تركيب PVC يدوم 30 عامًا يتبع سلسلة محددة من القرارات: جسم لاصق مناسب للقطر، نهاية الأنبوب مقطوعة بشكل مربع ومشطوفة، برايمر حيث تتطلبه المواصفات، لاصق على كلا السطحين، إدخال مع ربع دورة، تثبيت لمدة 30 ثانية، معالجة عند درجة الحرارة، ثم اختبار مزدوج بالماء والهواء قبل إغلاق الجدران. تخطي أيًا منها ويمر الوصلة اختبار الضغط الهيدروليكي لكنها تتسرب أثناء الخدمة؛ التزم بكلها بشكل صحيح وتتجاوز الوصلة عمر المبنى.

قبل أن يبدأ الفريق التنفيذ، راجع الخطة مقابل أنماط الفشل الستة أعلاه وحدد جدول اللاصق والمعالجة بناءً على درجة حرارة الموقع الفعلية. اقرن انضباط التركيب مع مواصفات الأبعاد من دليل أحجام مواسير PVC للصرف، والتخطيط من دليل تصميم نظام DWV، واختيار المواد من مقارنة PVC مقابل الخرسانة مقابل HDPE، وسيكون النظام الذي يغادر الموقع هو الذي يؤدي مهمته بهدوء طوال عمر المبنى.
