Guia de Design de Sistemas PVC DWV: Inclinação, Ventilações, Limpezas e os 6 Erros por Trás da Maioria dos Retornos

Um sistema DWV que funciona é quase invisível — os resíduos saem dos aparelhos, o ar os substitui pelo respiro, e os sifões mantêm seus fechos hídricos por anos. Um sistema DWV que falha é barulhento, lento e caro: aparelhos gorgolejando, cheiros de esgoto que reaparecem após todo fim de semana prolongado e retornos que abrem paredes acabadas. Entre esses dois resultados estão talvez uma dúzia de decisões de projeto, e os instaladores geralmente acertam na inclinação e erram na ventilação.

Este guia percorre a cadeia de projeto para um sistema de drenagem-resíduos-ventilação em uPVC: a inclinação que move sólidos sem reter água, os fechos hídricos dos sifões que bloqueiam o gás de esgoto, os respiros que mantêm esses fechos vivos, as conexões que moldam o fluxo e os seis erros que ainda vemos em vistorias de obra. Combine-o com o guia de tamanhos de tubos de drenagem PVC para especificar os diâmetros e leia o guia de instalação por soldagem solvente antes de cortar o primeiro comprimento. Todos os quatro estão dentro do guia completo do pilar de drenagem PVC para a visão estrutural.

O Que "DWV" Realmente Significa

DWV significa dreno, resíduo e ventilação — três funções distintas que compartilham a mesma rede de tubulações. Os drenos transportam a descarga de aparelhos sanitários de lavatórios, chuveiros, banheiras, pias de cozinha e eletrodomésticos. As linhas de resíduos transportam descarga com sólidos de vasos sanitários e, em sistemas comerciais, resíduos alimentares de trituradores. A ventilação é o lado aéreo do sistema: tubos que conectam a rede de drenagem à atmosfera para que os resíduos ao cair pelos drenos não criem o vácuo que puxaria a água de todos os sifões.

A confusão no projeto surge quando alguém trata o DWV como um sistema de tubulação único. Não é. Os tubos de dreno e resíduo escoam por gravidade; os tubos de ventilação retêm ar e ocasionalmente carregam um leve enxágue quando um aparelho transborda. Suas regras de dimensionamento, suas inclinações e suas conexões são diferentes, e o motivo número um para um sistema DWV falhar na inspeção é que o projetista especificou o dreno corretamente e a ventilação quase nada.

Uma posição que vale a pena adotar desde o início: em um edifício de médio porte, não economize na coluna de ventilação. Um ventilador DN110 em um prédio de cinco andares custa um pouco mais de tubo que um DN75, e transforma um sistema que opera a 60 % da carga de aparelhos projetada em um que opera a 100 %. O diâmetro extra é mais barato que a chamada de retorno.

Declividade: A Regra de 1/8"/pé e Quando Apertar Mais

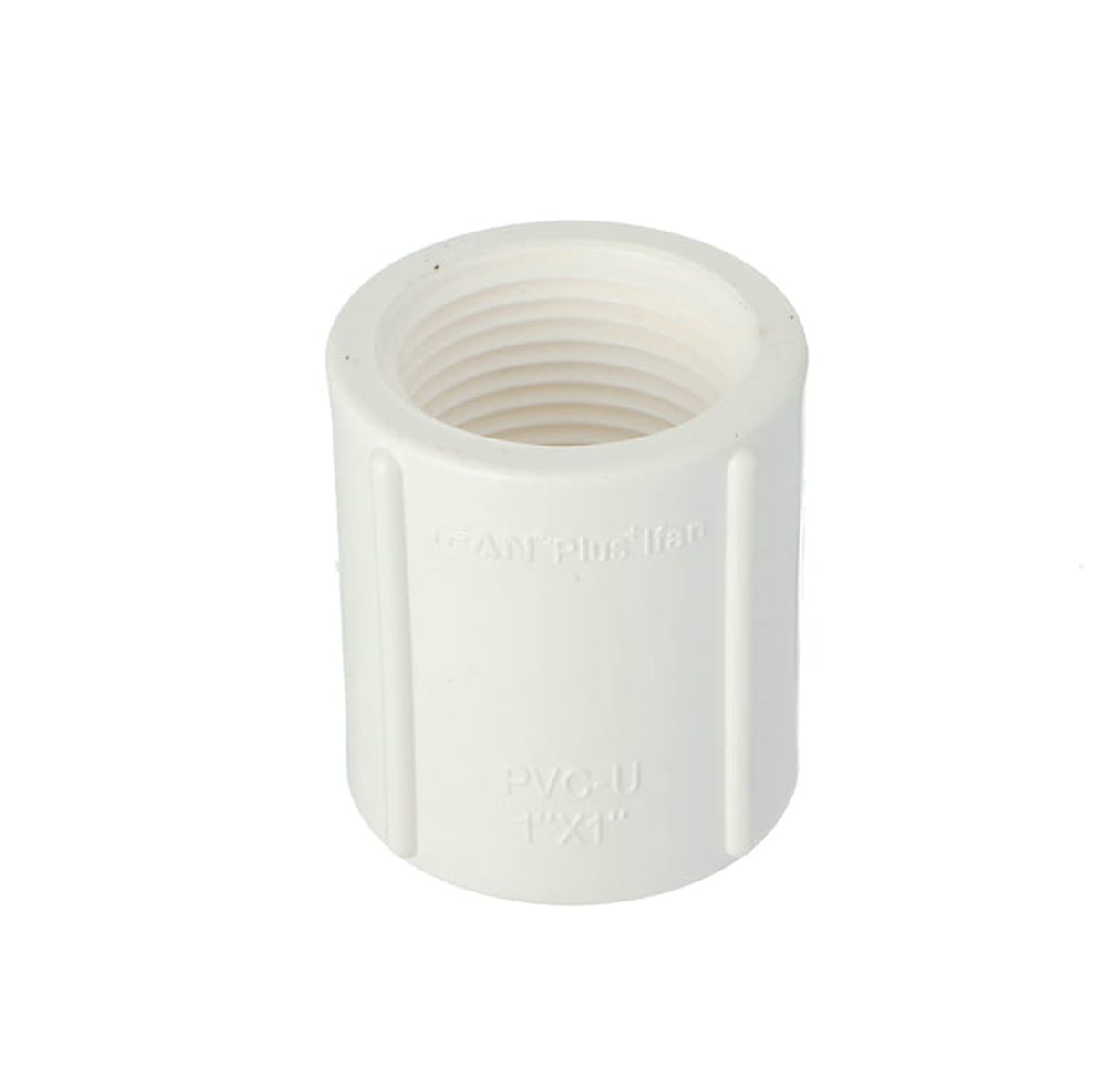

Tubulações horizontais de drenagem e esgoto precisam de uma declividade que mova os sólidos aproximadamente na mesma velocidade da água que os carrega. Conforme a Tabela 704.1 do International Plumbing Code (IPC), tubos DN75 e maiores declivam a 1/8 de polegada por pé (cerca de 1%). DN40 e DN50 declivam a 1/4 de polegada por pé (cerca de 2%) porque a seção transversal menor precisa de um fluxo mais rápido para manter os sólidos em suspensão. Pela EN 12056-2, os números equivalentes ficam na mesma faixa — 1 a 2%.

Dois erros comuns aparecem aqui. Primeiro: contra-inclinação. Um trecho que mergulha, mesmo que brevemente, contra o fluxo cria um ponto baixo onde os sólidos se depositam e a tubulação vitrifica em meses. Cada 3 metros de tubulação horizontal deve ser verificado com um nível, não a olho. Segundo: inclinação excessiva. Um dreno inclinado a 4% ou mais drena a água mais rápido do que os sólidos conseguem acompanhá-la — a água chega, os sólidos param na parede do tubo e o trecho entope de uma forma que nenhum projeto de ventilação consegue salvar. Mantenha os trechos horizontais entre 1% e 2% e deixe as colunas verticais cuidarem da queda vertical.

Declividade mínima por diâmetro do tubo (IPC 704.1)

Em um coletor longo — digamos, um dreno predial de 40 m saindo de um bloco hospitalar — a queda total da última coluna até a conexão pode chegar a 400 mm a 1%. Confirme a cota da conexão antes de definir a declividade, porque um coletor que corre mais fundo do que a concessionária pode aceitar significa ou uma estação elevatória ou um reprojeto.

Selos de Fecho Hídrico: A Água que Mantém o Gás de Esgoto Fora

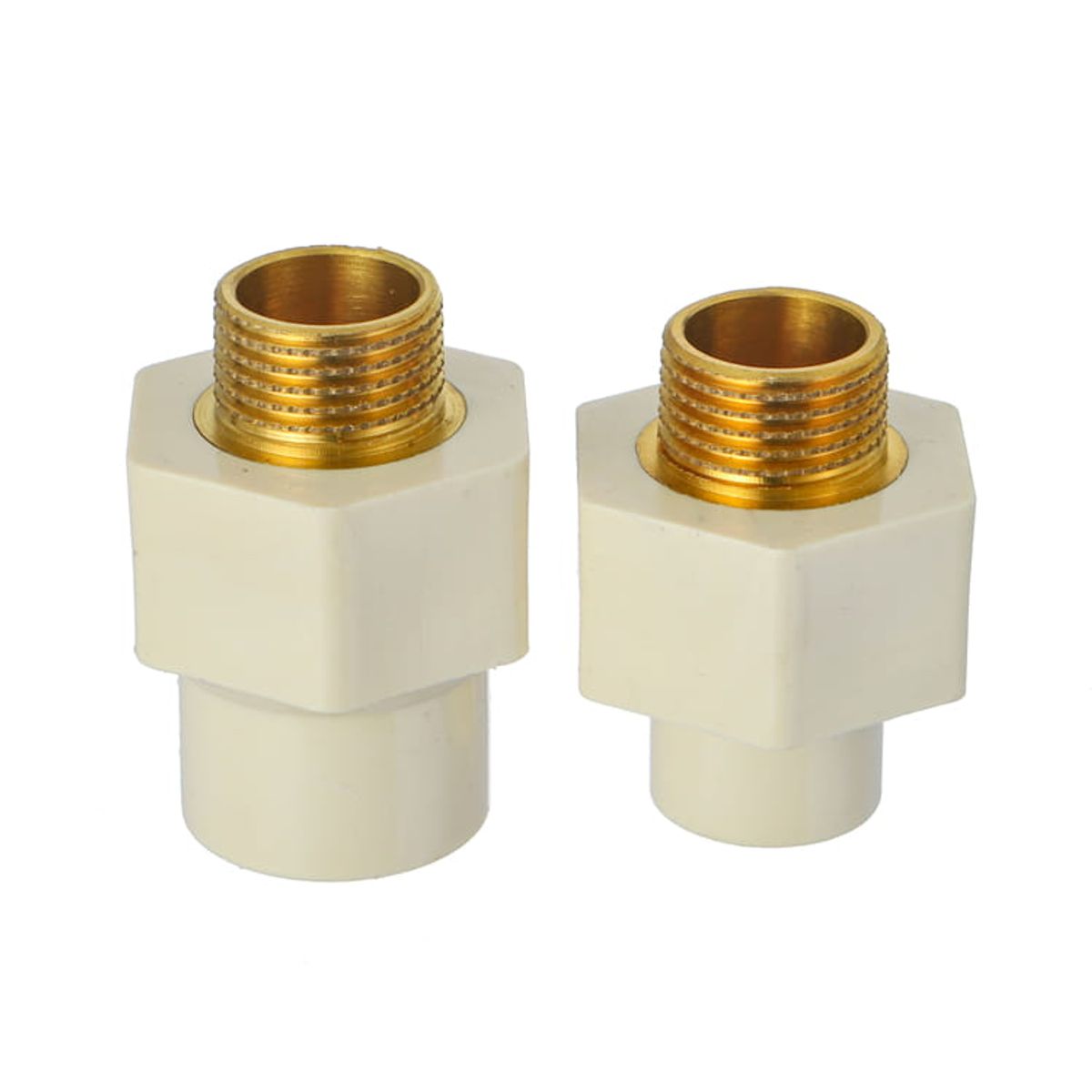

Cada ponto de utilização em um sistema DWV fica atrás de um sifão — formato P, S ou garrafa que retém uma lâmina d'água de 50 mm entre o ralo do ponto e o sistema de drenagem. O selo não é uma trava; é uma barreira hidrostática, e o gás de esgoto — sulfeto de hidrogênio, metano, amônia, além de quaisquer contaminantes industriais que uma rede compartilhada carregue — pressiona contra ele sempre que há uma diferença de pressão através do sifão. O selo sobrevive em duas condições: a água permanece no lugar e a pressão em ambos os lados se iguala dentro de algumas dezenas de pascals.

Os selos de fecho hídrico falham de quatro maneiras. Sifonagem — uma descarga rápida de água passando por um sifão mal ventilado suga o selo ralo abaixo. Contrapressão — um ponto de utilização grande a montante acumula pressão no ralo e sopra o selo para dentro do ponto. Evaporação — um ralo de piso não utilizado por meses seca e deixa o gás passar direto. Ação capilar — um pano ou fio preso no sifão remove a água por capilaridade ao longo de dias. As duas primeiras são falhas de projeto; as duas últimas são operacionais e são corrigidas com primers de sifão periódicos ou selos de ralo de piso.

A lição de projeto: cada sifão precisa de um respiro suficientemente próximo para quebrar o vácuo da sifonagem e de uma coluna grande o bastante para aliviar a contrapressão. Pule qualquer um dos dois e o sistema passa no teste de pressão no dia da instalação e começa a cheirar mal três meses depois.

Ventilação: Por Que Cada Selo Hídrico Precisa de Ar Acima

A função da ventilação é atmosférica: garantir que a pressão no topo do selo hídrico seja igual à pressão no lado do aparelho. Um esgoto funcionando cheio age como um pistão — puxa vácuo atrás de si, e o caminho de ar mais próximo se torna o selo hídrico do próximo aparelho a montante. A ventilação dá a esse vácuo um caminho mais fácil para a atmosfera, e o selo hídrico permanece onde deve estar.

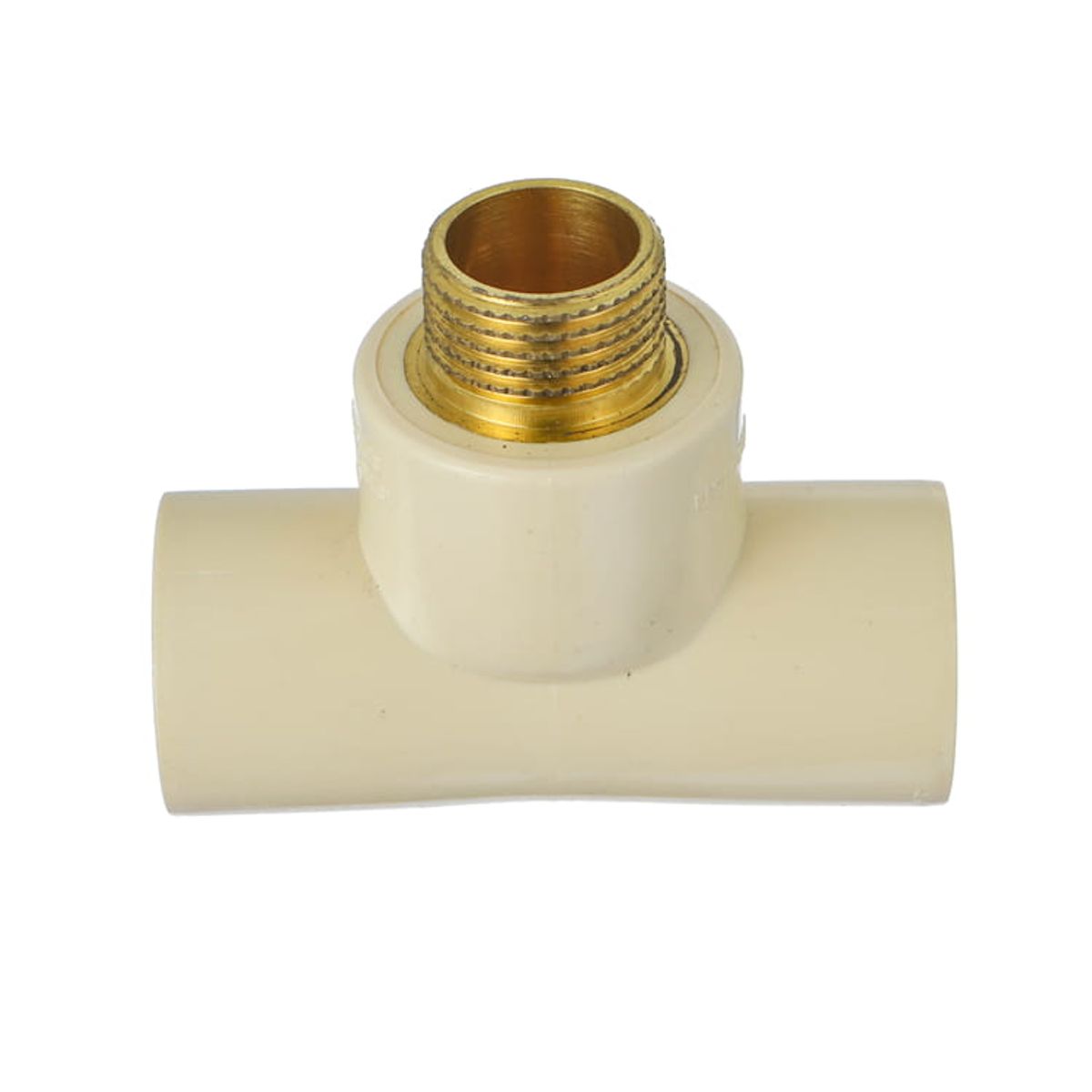

O projeto decide qual dos cinco tipos de ventilação pertence a cada aparelho. Ventilações individuais vão de cada selo hídrico até a coluna principal — a opção mais segura e cara, universal em hospitais e laboratórios. Ventilações comuns conectam dois aparelhos (geralmente um par de lavatórios ou um layout costas com costas) a uma ventilação. Ventilações molhadas permitem que um esgoto com carga leve sirva como ventilação para um aparelho a jusante, permitido na maioria dos códigos para um grupo de banheiro sob regras específicas. Ventilações em circuito (também chamadas de ventilações em loop) atendem a um ramal horizontal de dois ou mais vasos sanitários. Ventilações de coluna de esgoto permitem que uma coluna vertical com carga leve se ventile pelo topo da tubulação quando nenhum outro aparelho se conecta acima.

A distância do selo hídrico à ventilação é o número que todo código fiscaliza com mais rigor. Sob a IPC 909, o braço horizontal do selo hídrico até a conexão de ventilação é limitado pelo diâmetro do tubo: DN40 (1,5 polegada) a 1 m, DN50 (2 polegadas) a 1,5 m, DN75 (3 polegadas) a 3 m, DN110 (4 polegadas) a 3 m. Mais longo e o braço do selo desenvolve inclinação suficiente para encher totalmente seu diâmetro, e uma vez cheio, sifona o selo hídrico na saída.

Distância máxima do braço do selo hídrico à ventilação (IPC 909)

Dimensionamento de Ventilação por Carga de Aparelhos

O dimensionamento da ventilação utiliza as mesmas UDC (unidades de descarga de esgoto) do dimensionamento de drenos, aplicadas às tabelas de ventilação do IPC Capítulo 9 ou da EN 12056-2. Um conjunto prático aproximado (IPC Tabela 906.1): um ventil DN40 suporta 8 UDC até 30 m; ventil DN50, 24 UDC até 60 m; ventil DN75, 84 UDC até 100 m; ventil DN110, 256 UDC até 300 m. O limite de distância é tão importante quanto o teto de UDC — um longo trecho de ventilação é uma perda por atrito que priva o sifão do alívio de pressão.

Dois atalhos que valem a pena conhecer. O ventil deve ter pelo menos metade do diâmetro do dreno que atende, e nunca menor que DN40. E a coluna de ventilação que se estende até a atmosfera deve ser dimensionada para a carga total de UDC do edifício — uma coluna DN75 não pode ventilar um prédio de 12 andares com 400 UDC, mesmo que cada ramal de ventilação individual esteja corretamente dimensionado dentro dela. Subdimensionar a coluna principal é o segundo erro de ventilação mais comum depois de braço de sifão muito longo.

Dimensionamento aproximado de ventilação (conforme IPC 906.1)

Números arredondados da IPC Tabela 906.1; códigos locais variam. Em um edifício de média altura, o ventil DN75 que "deveria" funcionar frequentemente fica pouco acima do seu teto de UDC quando os aparelhos do último andar são adicionados — suba para DN110 e assuma o pequeno custo logo no início.

Terminação do Respiro: Afastamento do Telhado, Gelo, Janelas com Odor

Onde a coluna de ventilação sai da edificação, três restrições governam o projeto. Primeiro, deve ficar a pelo menos 150 mm (6 polegadas) acima da superfície do telhado para que vento e neve não obstruam a abertura. Segundo, em instalações em clima frio, deve se estender 300 mm (12 polegadas) acima da profundidade esperada de neve e frequentemente ter o diâmetro aumentado nos 300 mm superiores — um tubo de ventilação DN75 congela a −15 °C, mas uma extensão de passagem pelo telhado DN110 não. Terceiro, deve ficar afastado de aberturas — janelas, portas, entradas de ar — por pelo menos 3 m na horizontal e 600 mm na vertical, para que o gás de esgoto não retorne para os ambientes ocupados.

Em telhados planos usados como área de lazer, o código frequentemente exige que a terminação do respiro seja mais alta e mais distante de qualquer superfície ocupada. Em instalações em clima quente, a degradação por UV do uPVC exposto torna-se a preocupação — ou revista a seção de passagem pelo telhado com um colar metálico ou especifique uma extensão estabilizada contra UV, pois uPVC sem proteção sob sol equatorial racha em poucos anos e as vedações do respiro falham sem que ninguém perceba.

Limpezas: Onde Instalar e Com Que Frequência

As limpezas são os pontos de acesso para cabos de desentupimento, câmeras e varões. Conforme a IPC 708, um dreno horizontal com mais de 30 m necessita de uma limpeza a cada 15 m. Cada dreno horizontal também precisa de uma limpeza na sua origem, em cada mudança de direção superior a 45°, na base de cada tubo vertical e onde o dreno do edifício sai da propriedade. Conforme a EN 12056-2, o espaçamento é reduzido em tubulações principais de maior diâmetro — a cada 15 m em DN160 e a cada 25 m em DN200 ou superior.

A armadilha para projetistas é a limpeza que acaba atrás de um armário acabado, teto de drywall ou piso revestido de cerâmica. Uma limpeza que a equipe de manutenção não consegue alcançar é o mesmo que não ter limpeza alguma. Marque cada limpeza no as-built e nunca a enterre sob acabamento permanente — um tampão de limpeza roscado em uPVC com um painel de acesso adequado acima custa USD 15 em materiais e economiza USD 3.000 em demolição posterior.

O diâmetro da limpeza corresponde ao do dreno que atende até DN110; acima de DN110, uma limpeza DN110 é frequentemente aceita porque a maioria dos equipamentos de limpeza de drenos atinge no máximo esse tamanho. Em um dreno predial DN160 saindo da propriedade, especifique uma limpeza DN110 com um ramal varrido em vez de uma abertura DN110 completa — a equipe traz um desentupidor DN110, não um DN160.

Seleção de Conexões: Curvas Sanitárias, Tês Sanitários, Joelhos de Raio Longo

Cada conexão em uma linha de DWV molda o fluxo, e escolher o formato errado arruína um bom projeto. Três regras cobrem a maior parte. Primeiro, uma derivação horizontal para horizontal sempre usa uma curva sanitária (45°), nunca um tê sanitário (90°) — o tê envia o fluxo para a derivação em ângulo reto e interrompe a linha. Segundo, uma derivação vertical para horizontal usa um tê sanitário ou uma combinação de curva sanitária com joelho de 1/8, porque a descida vertical já carrega o momento. Terceiro, todos os joelhos que transportam sólidos devem ser de raio longo (raio = 1,5× o diâmetro ou mais); joelhos de raio curto são para água pressurizada, não para drenagem por gravidade, e sua curva mais fechada é onde a parede do tubo vitrifica com gordura primeiro.

Uma armadilha em que os instaladores caem: usar dois joelhos de raio curto de 45° para fazer uma curva de 90° no lugar de um joelho de raio longo de 90° adequado. O duplo-45° tem quase a mesma pegada e drena ligeiramente melhor que um joelho de raio curto de 90°, mas ainda cria duas zonas turbulentas em vez de uma única curva suave. Em uma coluna coletando de quatro banheiros, é aceitável; em uma derivação horizontal de bacia sanitária, começa a entupir.

Válvulas de Admissão de Ar — Quando as AAVs São a Escolha Certa

Válvulas de admissão de ar — Studor Mini-Vent, ProVent, AAVs genéricas — são válvulas de retenção unidirecionais que permitem a entrada de ar no dreno para aliviar o vácuo sem liberar gás de esgoto. Elas são legítimas na maioria dos códigos para ventilações individuais de aparelhos onde uma extensão através do telhado é impraticável: uma pia de ilha no meio de uma cozinha, uma bacia reformada onde a parede não alcança uma coluna de ventilação, uma pia de bar sob um balcão.

Onde as AAVs não são legítimas: como substitutas para a coluna de ventilação principal de um edifício. A coluna principal ainda precisa romper a atmosfera através do telhado, porque a equalização de pressão em todo o sistema DWV precisa de um caminho bidirecional — uma AAV apenas admite ar, não ventila pressão positiva. Substituir a coluna principal por AAVs passa no teste de pressão e pressuriza a drenagem no primeiro ciclo pesado de aparelho, estourando os fechos hídricos no piso térreo.

Verificação de especificação: qualquer AAV deve ter certificação ASSE 1051 para ventilação individual ou listagem IAPMO para o código local. AAVs não certificadas de marketplaces frequentemente falham no primeiro congelamento de clima frio, e os fechos hídricos cedem sob o mesmo uso noturno. Combine a classificação DFU da AAV com a carga do aparelho — uma AAV classificada para 6 DFU em um grupo de banheiro completo irá vibrar e eventualmente travar aberta.

O que a Linha uPVC da IFAN Oferece para Projetos de DWV

A Série uPVC / PVC na fábrica da IFAN em Zhejiang cobre o catálogo de formas DWV nos diâmetros que os projetistas de DWV realmente especificam. Cada SKU é produzido sob o mesmo controle de qualidade rastreável por lote aplicado às linhas de pressão PPR — o mesmo relatório de inspeção por embarque cobre o uPVC para drenagem, com testes adaptados para a geometria da conexão em vez de retenção de pressão.

• Geometria do encaixe da conexão: Os encaixes de drenagem da IFAN são usinados com conicidade de 1,5° e tolerância de ±0,1° nos diâmetros DN75 a DN315 — mais rigorosa que a base da EN 1329 — garantindo que cimentos solventes de terceiros preencham a conicidade do encaixe de maneira uniforme, sem que a ponta do tubo emperre antes do assentamento completo. Conexões baratas de terceiros geralmente têm uma conicidade mais acentuada que trava prematuramente e deixa a superfície do encaixe subfundida.

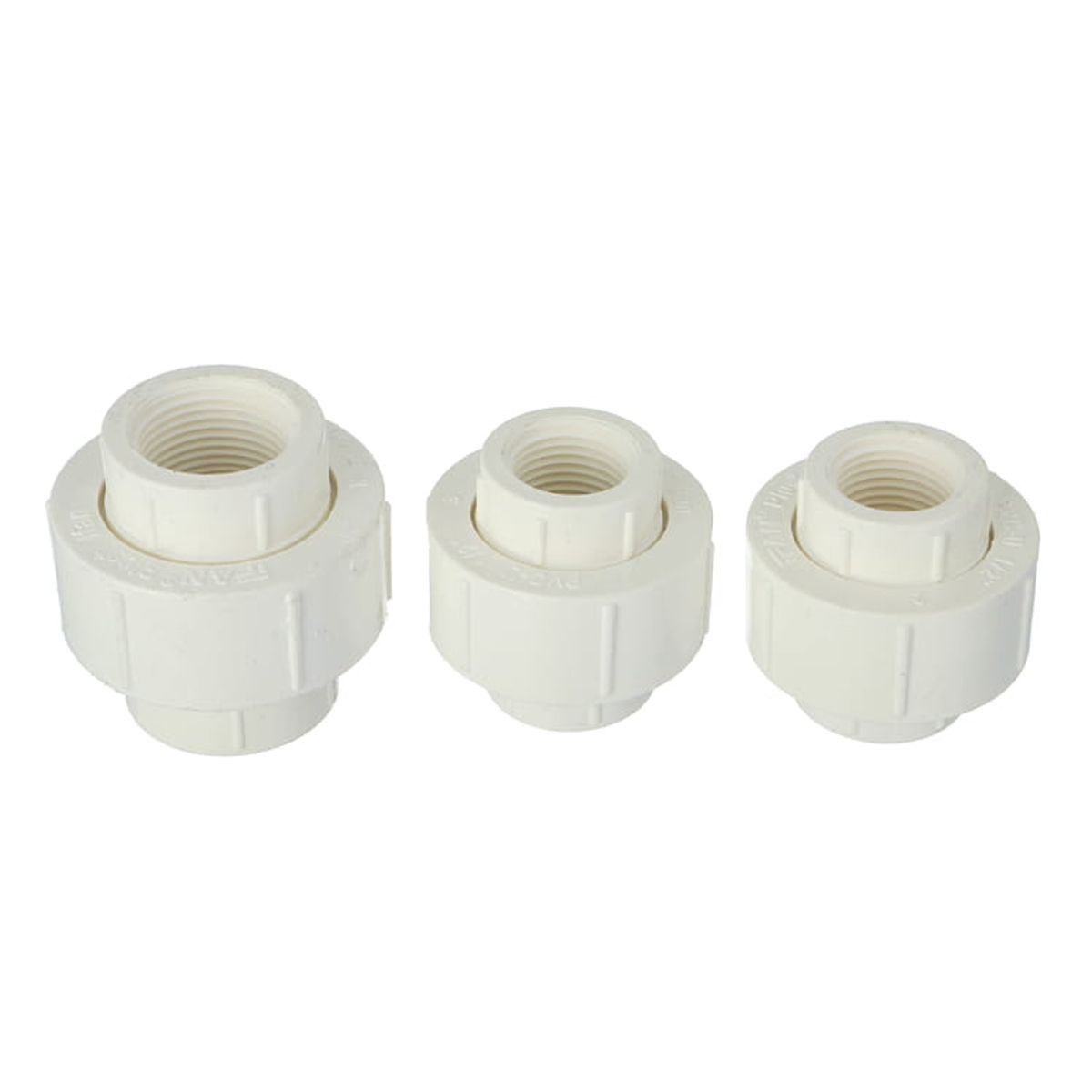

• Formatos das conexões: Tês sanitários, curvas de 45°, joelhos de raio longo de 90° e 45°, combinação de curva e oitavo, limpezas com tampões roscados, reduções, uniões — todos os encaixes têm tolerância apenas positiva, de modo que um joelho DN110 aceita tubo DN110 com a parede encontrando a conicidade do encaixe.
• Faixa de diâmetros: DN40 a DN315 no catálogo de drenagem, com paredes mais espessas disponíveis para seções enterradas SN8 nas linhas principais.
• Referências normativas: EN 1329 para DWV interno, EN 1401 para enterrado, ISO 4435 para esgoto — impressas em cada lote e confirmadas no relatório pré-embarque.

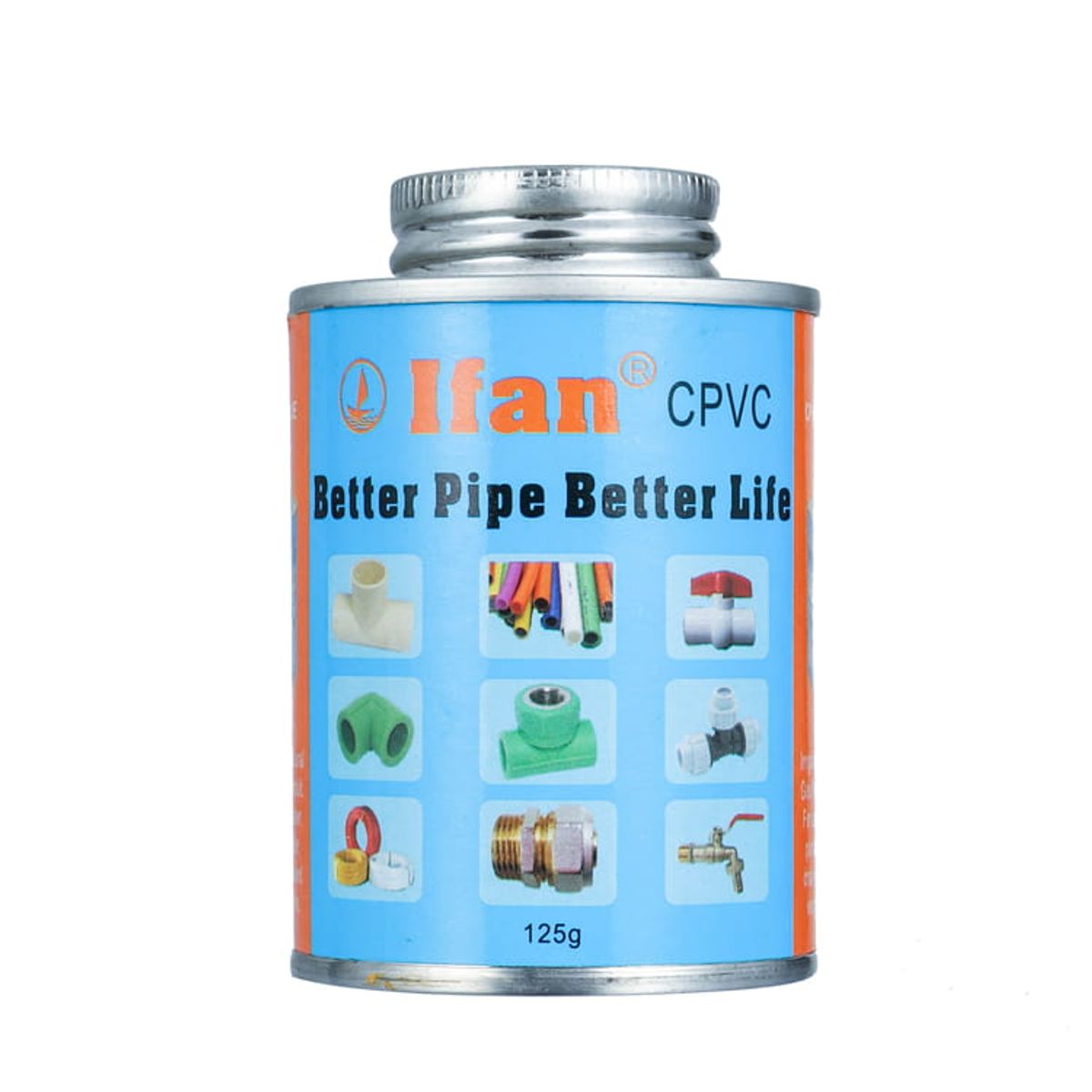

• Compatibilidade com solda solvente: Encaixes usinados na conicidade padrão, permitindo que cimento solvente de terceiros (IPS Weld-On, Tangit, Bostik) solde de forma limpa sem necessidade de retrabalho na preparação da junta.
• Logística de contêiner misto: Carregamento calculado por metros cúbicos, não por peso, de modo que um contêiner high-cube de 40 pés seja preenchido com a distribuição de SKUs de drenagem que seu projeto realmente precisa, em vez daqueles mais fáceis de empilhar.

Inspeções de terceiros da SGS, Bureau Veritas ou TÜV são bem-vindas em qualquer pedido de DWV — agende a visita no carregamento e verifique a geometria da amostra contra os desenhos do projeto antes do lacre do contêiner.

6 Erros de Projeto de DWV Que Causam a Maioria das Chamadas de Retorno

• Coluna de ventilação subdimensionada para o DFU total do edifício. O dimensionamento da coluna principal é para todo o edifício, não apenas para o último andar. Uma coluna DN75 ventilando 200 DFU é a falha de inspeção mais comum em edifícios de médio porte.
• Braço do sifão muito longo. Um braço de sifão DN40 de lavatório com 1,5 m até a ventilação excede o limite do código em 500 mm; o braço enche completamente na descarga e sifona o sifão.
• Trecho horizontal com contra-inclinação. Mesmo uma depressão de 5 mm contra a inclinação ao longo de 3 m cria um ponto baixo que enche de gordura e sólidos em meses.
• Tê sanitário em um ramal horizontal. Curvas em ângulo reto estagnam o fluxo; as conexões em Y permitem a virada sem perder o impulso.
• Válvula de admissão de ar (AAV) substituindo a coluna de ventilação principal. AAVs aliviam vácuo, não pressão positiva — o edifício ainda precisa de uma ventilação atmosférica através do telhado.
• Limpeza enterrada atrás do acabamento. Uma limpeza sem painel de acesso é pior do que nenhuma limpeza — engana a equipe de manutenção fazendo-a pensar que o acesso existe.

Testando o Sistema Antes de Fechar as Paredes

Um sistema DWV acabado passa por três testes. Teste de água: encha cada ramal e coluna até o ponto de limpeza mais alto, segure por 15 minutos, observe quedas e gotejamentos. Sob a IPC 312, a rede DWV deve segurar a coluna de água sem perda mensurável. Teste de ar: tampe o sistema, pressurize a 34 kPa (5 psi), segure por 15 minutos. Qualquer queda de pressão abaixo de 33 kPa indica vazamento de ar em uma junta ou trinca em uma conexão. Teste de fumaça (raramente usado, exceto em reformas): pressurize com fumaça teatral para rastrear vazamentos visualmente.

A diretriz de conformidade para os testes de água e ar está codificada no Capítulo 3 da IPC; a referência europeia equivalente é a EN 1610 para drenagem enterrada. Os requisitos variam conforme o produto, a jurisdição do código e a profundidade ou caso de uso da instalação, portanto, confirme a pressão e a duração atuais com sua autoridade local ou um engenheiro hidrossanitário licenciado antes de fechar as paredes.

Uma posição: nunca aceite o teste de água como suficiente em um edifício de médio porte. A coluna de água empurra uniformemente, mas a descarga real de drenagem atinge o sistema com vácuo e picos de pressão que o teste de água não reproduz. Execute também o teste de ar — os 30 minutos extras sob pressão capturam juntas que vazariam após seis meses em serviço.

Conclusão

Um sistema DWV que sobrevive 30 anos sem retorno é projetado com alguns números específicos: 1 % de declive em trechos horizontais acima de DN75, um selo hídrico de 50 mm, distâncias entre selo e ventilação dentro dos limites da IPC 909, ventilações dimensionadas para o DFU total do edifício, limpezas a cada 15 m e em cada mudança de direção, conexões em "Y" nos ramais horizontais, curvas de raio longo para sólidos e uma coluna de ventilação real rompendo a atmosfera pelo telhado. Perder qualquer um deles e o sistema passa na inspeção, mas falha em serviço.

Antes dos contêineres, analise o plano DWV contra os seis erros acima e conte quantos os desenhos evitam. Adicione a classe SN às seções enterradas conforme o guia de tamanhos de tubos de drenagem PVC, pese o material contra alternativas com a comparação PVC vs concreto vs HDPE e pré-planeje o cronograma de cura das juntas a partir do guia de instalação por solda solvente, e o sistema que sai da prancheta é aquele que a equipe de inspeção carimba sem questionar.
