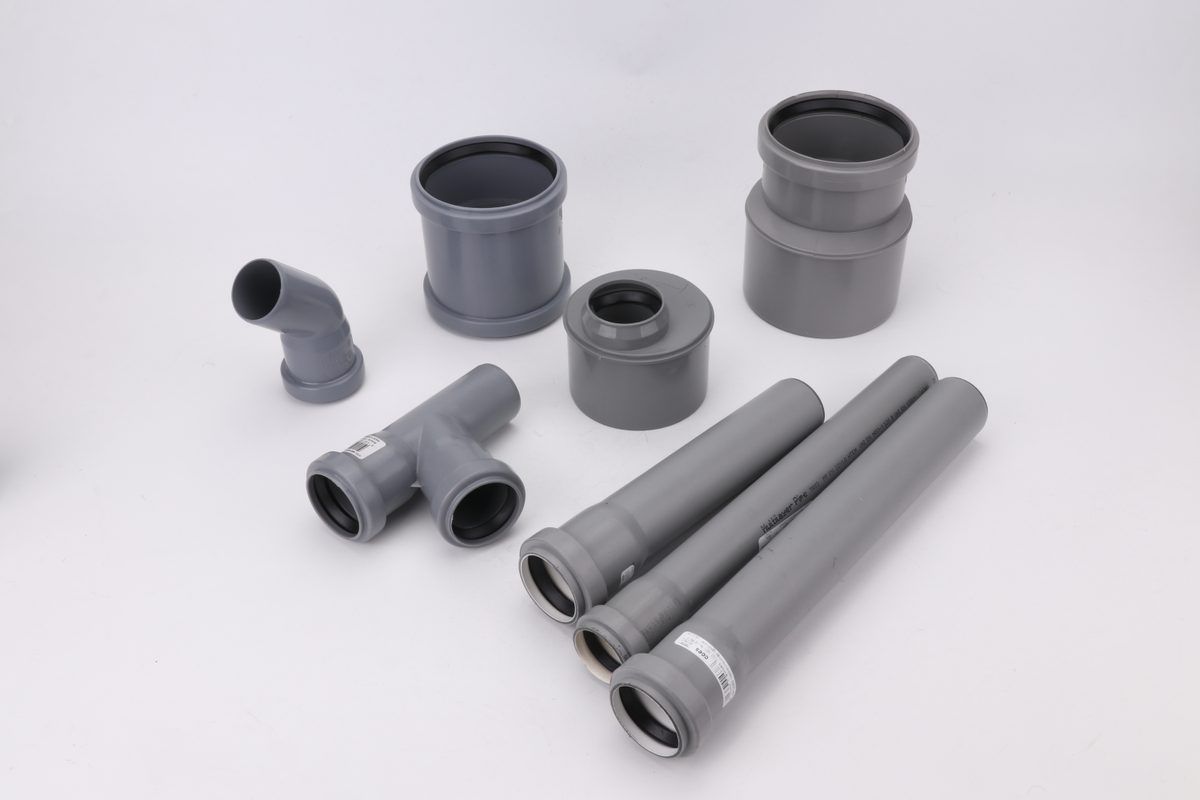

Drenagem com Tubo PVC: Especificações, Normas e Aquisição por Contêiner

O PVC-U é frequentemente um dos materiais mais econômicos para drenagem por gravidade convencional, transportando águas residuais e pluviais através de um edifício até o esgoto. É também a linha de produtos onde uma especificação descuidada custa mais caro. Peça o grau errado, a classe de rigidez errada ou o sistema de junta errado e o tubo chega em um contêiner que você não pode usar. Este guia foi escrito para compradores que fazem exatamente isso: importadores, distribuidores e compradores de projetos que precisam da especificação, da norma e do cálculo do contêiner antes de assinar um RFQ.

Dois fatos separam um pedido de tubo de drenagem que passa pela alfândega e instala limpo daquele que fica parado no pátio. Primeiro, o mundo das normas divide o produto por mercado: a Europa constrói conforme EN 1401-1, a América do Norte conforme a série ASTM D, e tubos fabricados na China conforme GB/T 5836.1. Segundo, a especificação dentro da norma — diâmetro, classe de rigidez, tipo de junta — decide se o tubo sobrevive ao enterramento e à inspeção. Ambos os fatos são verificáveis antes de você gastar um dólar, e ambos são o que esta página cobre. O quadro informativo completo está no guia completo de drenagem em PVC; esta página trata do lado da compra.

Graus de Tubo de Drenagem PVC que os Compradores Encomendam

A primeira decisão é a química, e ela é resolvida antes de qualquer discussão sobre diâmetro. Tubo de drenagem é uPVC — policloreto de vinila não plastificado — o grau rígido que mantém sua forma sob carga. O "PVC" flexível que você vê em mangueiras e cabos é plastificado e não tem lugar em uma linha de drenagem. Quando um catálogo diz "tubo de PVC" para drenagem, significa uPVC.

Três Funções, Uma Regra de Não Pressão

O tubo de drenagem uPVC atende a três funções por gravidade: linhas de dreno-resíduo-ventilação dentro de edifícios, ramais e coletores de esgoto enterrados e drenagem pluvial. Esses produtos padrão de drenagem por gravidade são não pressurizados; o tubo não é projetado para serviço bombeado ou pressurizado. A água flui para baixo e o ar ventila pela coluna. É por isso que o mundo de pressão — PPR, CPVC, tubo de pressão PE — usa geometria diferente, conexões diferentes e normas diferentes.

Misture as duas famílias e você paga duas vezes: tubo de pressão custa mais por metro e suas conexões não se encaixam nos soquetes de drenagem. A disciplina é uma RFQ de uma linha: "uPVC, não pressurizado, conforme [a norma para meu mercado]." Essa linha impede a substituição no portão da fábrica.

O Limite de Temperatura

A drenagem uPVC é uma linha fria. Os dados do fabricante para produtos DWV e drenagem classificam o serviço contínuo máximo a 140°F (60°C). Efluente quente, descarga quase fervente ou qualquer aplicação pressurizada significa um material diferente. Escreva a temperatura de serviço na especificação para que ninguém venda um tubo "universal" que não seja nem de grau de drenagem nem classificado para água quente.

Normas DWV e de Esgoto por Mercado de Destino

Normas não são papelada; são o contrato que define o que o tubo deve suportar. O mesmo diâmetro nominal existe sob diferentes normas nacionais com diferentes espessuras de parede, rigidez e testes. Um comprador que envia para Europa, EUA e África Ocidental no mesmo trimestre está efetivamente comprando três produtos diferentes.

Norma	Cobre	Mercados típicos	Verificações do comprador
EN 1401-1	Drenagem subterrânea e esgoto não pressurizados de PVC-U, DN/OD 110-1000 mm	Europa, exportações com marcação CE	Classe SN, teste de rigidez anelar
ISO 4435	Drenagem subterrânea e esgoto não pressurizados de PVC-U	Especificações internacionais	Número da norma na marcação
ASTM D2665	Tubo e conexões DWV de PVC, Schedule 40, 1-1/4 a 24 pol	América do Norte	Marcação DWV, classificação 140°F
ASTM D2729	Tubo de esgoto e drenagem PVC, 3/4/6 pol com ponta alargada	América do Norte	Espessuras mínimas de parede
ASTM D3034	Tubo e conexões de esgoto por gravidade PVC Tipo PSM	América do Norte	Marcação de tipo PSM
GB/T 5836.1	Tubo de PVC-U para drenagem de edifícios (norma nacional chinesa)	Tubo fabricado na China, muitos mercados de importação	Certificado de lote, marcação

A Rota de Conformidade Europeia

Os tubos exportados para a UE devem seguir o procedimento de avaliação de conformidade aplicável. O procedimento depende do produto, dos requisitos nacionais e da legislação harmonizada — confirme-o com o organismo de normalização ou com a autoridade de fiscalização do mercado do seu mercado de destino. A norma do produto é EN 1401-1:2019+A1:2023, que abrange tubos de PVC-U para drenagem e esgotos subterrâneos sem pressão. A avaliação pode incluir ensaios como rigidez anelar e impacto de queda de dardo: a rigidez anelar é medida enquanto o tubo é comprimido a uma taxa lenta e controlada, e o ensaio de impacto deixa cair um dardo ponderado de uma altura fixa. Peça à fábrica o relatório de ensaio, não apenas o número do certificado. Um certificado sem os dados de ensaio por trás não lhe diz nada.

Leia a Marcação Antes de Aceitar o Tubo

A marcação do tubo é o seu rasto de auditoria. Um tubo de drenagem que cumpre a sua norma imprime o número da norma, o diâmetro nominal e a classe de rigidez na parede. Para especificações internacionais, isso significa ISO 4435:2003; para tubos de construção fabricados na China, significa GB/T 5836.1-2018. Se a marcação mostrar uma norma de pressão numa encomenda sem pressão, esse é o momento de parar o contentor, não depois de passar pela alfândega. A IFAN imprime a norma e a classe SN no tubo que envia, e o certificado de lote por envio contém os dados de produção por trás da marcação.

Tamanhos e Classe de Rigidez que Correspondem ao Trabalho

Dimensionar uma encomenda de drenagem é uma decisão em três passos: escolha o diâmetro para o trabalho, escolha a classe de rigidez para a condição de enterramento e, em seguida, confirme que a espessura da parede cumpre a norma. Os dois primeiros são decisões do comprador; o terceiro é uma verificação da fábrica a que tem direito.

A Série DN/OD que a Maioria das Encomendas Usa

Os tubos de drenagem de estilo europeu são nomeados pelo diâmetro externo nominal. A série EN 1401 vai de DN/OD 110 mm até 1000 mm. Na prática, um contentor de venda por grosso é construído a partir de quatro diâmetros. 110 mm lida com colunas de queda e drenos de casa. 160 mm e 200 mm transportam drenos de edifícios e pequenos ramais. 315 mm cobre coletores de esgoto e linhas de águas pluviais. A gama de drenagem uPVC da IFAN inclui 110/160/200/315 mm como tamanhos de drenagem principais, o que mantém um contentor misto simples de planear.

SN4 ou SN8: A Decisão de Enterramento

SN significa classe de rigidez, e o número é a rigidez anelar em kN/m². O tubo resiste ao mesmo número de quilonewtons por metro quadrado que a sua classe: SN8 resiste a 8 kN/m² de carga anelar. Os especificadores normalmente exigem SN8 em linhas enterradas sob tráfego ou cobertura superficial; SN4 cobre serviço enterrado mais leve e a maioria dos percursos acima do solo. A EN 1401 define SN2, SN4, SN8 e SN16, por isso, se o comprador não nomear uma classe, a fábrica pode enviar a mais barata — nomeie-a.

Aplicação	Tamanho típico	Classe de rigidez	Equivalente nos EUA
Dreno de casa e coluna de queda	DN110 (4 pol)	SN4 ou SN8	DWV Schedule 40
Dreno de edifício, ramal pequeno	DN160-200 (6-8 pol)	SN8 quando enterrado	Esgoto ASTM D2729
Coletor de esgoto, linha de águas pluviais	DN250-315 e acima	SN8 mínimo	Esgoto ASTM D3034

Quando a Especificação é Americana

Os compradores norte-americanos trabalham em polegadas. ASTM D2729O tubo de esgoto e drenagem está disponível em três tamanhos — 3, 4 e 6 polegadas — com espessuras mínimas de parede de 0,069, 0,073 e 0,093 polegadas, respectivamente. A espessura mínima é um requisito padrão, não uma sugestão. Um tubo que fica abaixo disso não atende ao padrão, mesmo que pareça bom.ASTM D2665O tubo de DWV segue o Schedule 40 de 1-1/4 a 24 polegadas. Peça a verificação com paquímetro da espessura da parede antes do carregamento se a cotação parecer agressiva. Um fornecedor que reduz a espessura da parede para economizar resina está cortando sua margem ao mesmo tempo.

Solda Solvente ou Juntas com Anel de Borracha

O tipo de junta é a segunda linha do pedido de cotação (RFQ) após a lista de tamanhos, porque tubos e conexões devem vir do mesmo sistema de junta. Dois sistemas dominam o mundo da drenagem, e cada um tem uma função em que se destaca.

Solda Solvente: Rápida, Seca, Acima do Solo

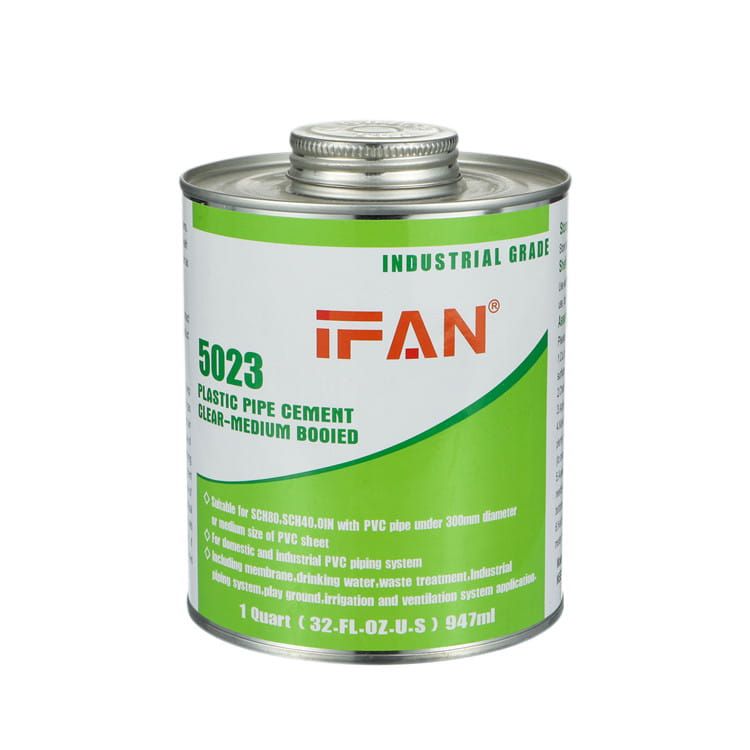

A solda solvente funde a bolsa e a ponta em uma única peça usando um adesivo que atende à ASTM D2564. É rápida, barata e o padrão para DWV dentro de edifícios, onde a linha está seca no momento da instalação e a inspeção exige um tubo contínuo. O layout de inclinação, ventilação e limpeza para essas linhas está no guia de design de sistemas DWV em PVC. A desvantagem é a disciplina: a junta precisa de superfícies limpas, o adesivo certo e um tempo de cura antes que a linha receba água. Os tempos de cura e os testes de junta são abordados no guia de instalação de tubos de PVC. Uma junta solvente apressada é um vazamento que você encontrará depois que as paredes forem fechadas.

Junta com Anel de Borracha (Bell-and-Spigot): A Escolha para Linhas Enterradas

Juntas com anel de borracha usam um anel de borracha na bolsa. Elas toleram o que o esgoto enterrado exige: vala úmida, recalque do solo e os pequenos movimentos que uma linha soldada com solvente não consegue absorver. Para ramais e coletores enterrados, a maioria dos especificadores escolhe o sistema com anel. A consequência no pedido é absoluta — uma bolsa com anel não aceita tubo de solda solvente, e uma bolsa de solda solvente não tem ranhura para o anel.

Sistema de junta	Melhor para	Velocidade de instalação	Risco a observar
Solda solvente	DWV, acima do solo, linha seca	Rápida por junta	Tempo de cura ignorado
Com anel de borracha	Esgoto enterrado, vala úmida, recalque	Rápida, sem cura	Dano ao anel na montagem

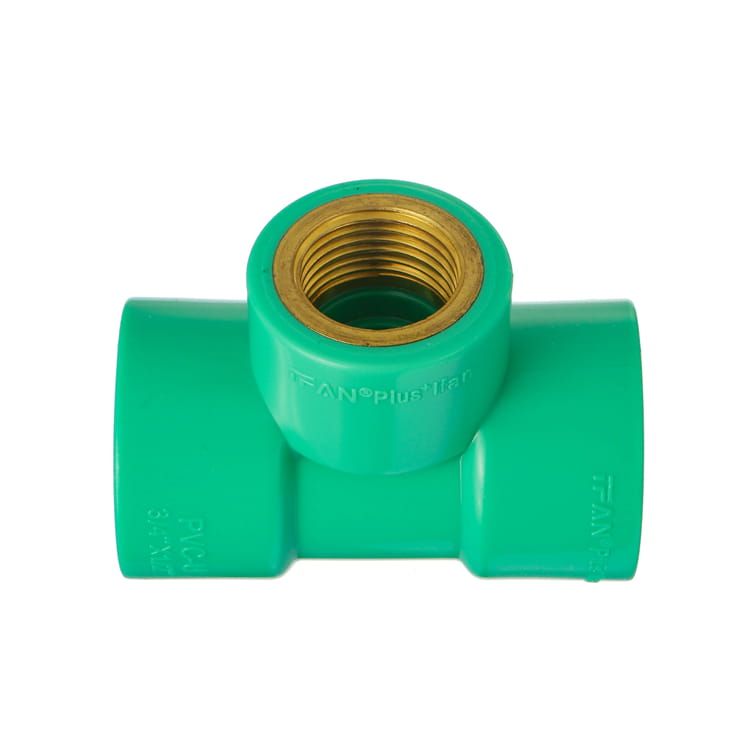

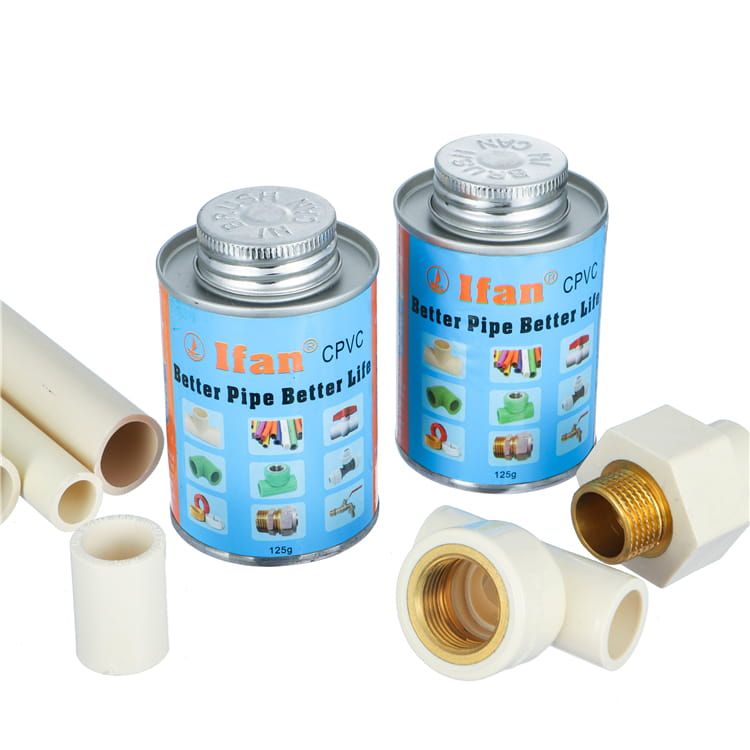

A linha uPVC da IFAN cobre ambos os mundos: tubo de solda solvente com cola de PVC no mesmo contêiner, e as conexões roscadas da série 8011 para os pontos de conexão. Se o seu projeto é esgoto enterrado, diga isso no RFQ e a cotação virá com tubo com anel de borracha e as conexões correspondentes.

Como um Contêiner de Tubos de Drenagem é Embalado

A matemática do contêiner é onde compradores no atacado se queimam, porque a resposta depende do diâmetro, espessura da parede e comprimento — não de um número fixo de "peças por contêiner". Comece pela própria caixa e trabalhe de trás para frente.

Um contêiner seco padrão de 20 pés mede 5.898 x 2.352 x 2.393 mm por dentro. Isso dá 33,2 m³ de cubagem e uma carga útil máxima de 28.340 kg, conforme a especificação do contêiner seco de 20 pés da SeaCube. Esses dois números são o ponto central. Diâmetros pequenos são limitados pela cubagem: você enche o contêiner antes de atingir o limite de peso. Diâmetros grandes com paredes espessas são limitados pelo peso: você atinge 28.340 kg com a cubagem ainda pela metade.

A resposta honesta para "quanto cabe?" é uma planilha de carregamento tamanho por tamanho do fornecedor, não um número de marketing. Trate qualquer afirmação genérica como "cerca de 20.000 metros" como uma primeira pergunta, não uma resposta. Peça a contagem por tamanho, o comprimento do feixe e o peso estimado — e verifique você mesmo contra a cubagem de 33,2 m³ e o limite de carga útil.

Orientações de mix por mercado estão no raio de dimensionamento deste cluster: tamanhos de tubos de drenagem PVC. O catálogo de produtos com a faixa atual está a um clique em catálogo de produtos da IFAN.

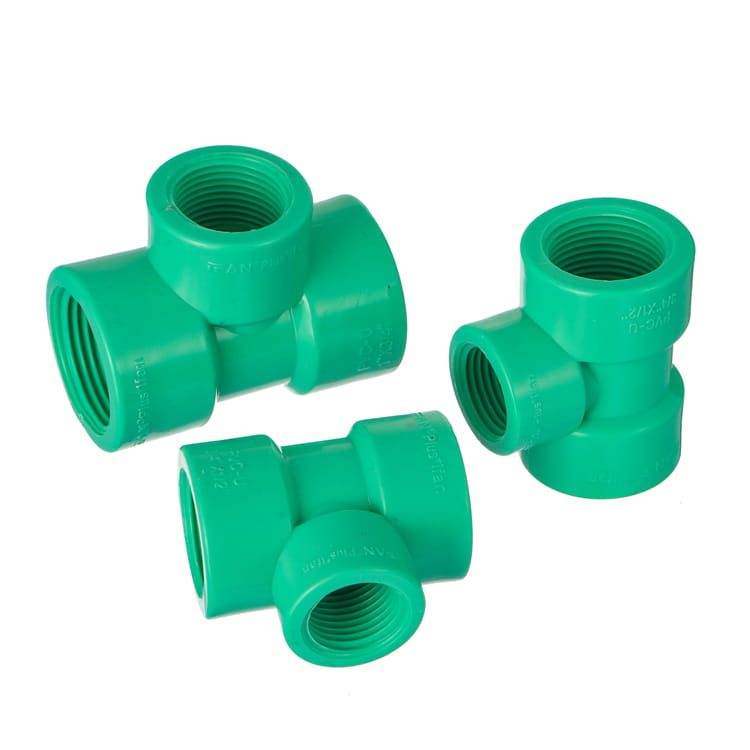

Controle de qualidade na fábrica antes do carregamento: o que perguntar

O controle de qualidade antes do carregamento decide se o contêiner corresponde ao RFQ. Uma etapa de controle de qualidade na fábrica para esta classe de tubos normalmente inclui verificações dimensionais e amostragem de SN, mas o procedimento exato varia conforme o fornecedor. Pergunte ao fornecedor pelo modelo de registro de lote para que as verificações sejam auditáveis antes de você pagar.

O Grupo IFAN opera uma fábrica inteligente de 120.000 m² em Zhejiang desde 1993 e exporta para mais de 120 países. A linha de drenagem uPVC é uma linha padrão de atacado: pedido mínimo de um contêiner, tamanhos mistos permitidos e amostras antes do pedido. Peça ao departamento de exportação o modelo de registro de lote junto com sua cotação.

Checklist de fornecimento para importadores e distribuidores

Esta é a seção para copiar na sua próxima RFQ. Uma ficha técnica completa é uma das salvaguardas mais econômicas que você pode comprar, pois força o fornecedor a cotar exatamente o que você quer dizer.

Monte a Ficha Técnica da RFQ

• Lista de tamanhos:DN/OD 110, 160, 200, 315 mm (ou 3/4/6 pol. para mercados ASTM), com quantidades por tamanho.
• Classe de rigidez:SN4 ou SN8 escrito ao lado de cada tamanho; "o que você tiver" não é uma especificação.
• Sistema de junta:solda solvente ou com anel de vedação, além das conexões e cola correspondentes.
• Norma:EN 1401-1, ISO 4435, série ASTM D ou GB/T 5836.1 para o mercado de destino.
• Logística:porto de destino, termo FOB ou CIF, comprimento dos feixes e embalagem.

Execute a Escada de Verificação

Verifique antes de pagar, nesta ordem: RFQ inicial, revisão de documentos, verificação de amostras, auditoria de fábrica se necessário, e então PO final e pagamento. A RFQ inicial define a especificação por escrito. A revisão de documentos verifica os certificados e as marcações padrão. A verificação de amostras prova que o tubo corresponde à especificação. Uma auditoria de fábrica prova que a capacidade é real quando o pedido justifica. Só então o PO final e o pagamento merecem seu dinheiro. O MOQ da IFAN é um contêiner com tamanhos mistos permitidos, e o departamento de exportação confirma o prazo de entrega e as condições de amostra por escrito na cotação.

O Que Move uma Cotação

Fornecedores respeitáveis normalmente não cotam tubo de drenagem como um preço único fixo, porque o custo varia com a mistura. O grau e a classe SN mudam o custo da resina; a mistura de tamanhos muda a densidade de empacotamento; o volume muda o frete por metro; o destino muda impostos e logística. Peça a estrutura de preços por tamanho e SN, não um número único. Se uma cotação estiver drasticamente abaixo das outras, solicite a verificação do paquímetro e o certificado do lote antes de comemorar — custo de resina abaixo do mercado geralmente sai da espessura da parede.

Quando o Tubo de Drenagem PVC é a Escolha Errada

Todo material tem um limite, e nomeá-lo protege o comprador que lê esta página de encomendar a coisa errada de propósito. Tubo de drenagem PVC é certo para muitos trabalhos; é errado para três.

Linhas Quentes ou Pressurizadas

O teto de 140°F (60°C) é o limite rígido. Tubo de drenagem uPVC não é classificado para água quente e não tem classificação de pressão. Serviço quente significa CPVC ou PPR; serviço pressurizado significa tubo de pressão PPR ou PE. Não deixe um fornecedor contornar isso com "provavelmente vai aguentar" — a norma é o contrato, e ela diz não.

Efluentes Químicos Agressivos

O próprio uPVC resiste ao sulfeto de hidrogênio que corrói tubos de concreto para esgoto, razão pela qual substituiu o concreto em muitas especificações de esgoto. Mas as juntas soldadas com solvente e as vedações elastoméricas são os pontos fracos em serviços químicos agressivos. Efluentes industriais com solventes, óleos ou pH extremo exigem um sistema projetado e uma revisão de compatibilidade química, não uma cotação padrão de drenagem.

A Posição, Declarada

O tubo de PVC para drenagem é a escolha certa para o envelope de drenagem por gravidade e esgoto: DWV dentro do edifício, ramais e coletores enterrados, linhas de tempestade. O HDPE vence onde impacto, movimento do solo ou instalação sem vala dominam. O concreto ainda aparece onde o código ou o engenheiro o exige. A comparação completa está na análise HDPE vs PVC vs PPR neste site.

Conclusão

Um pedido de tubo de drenagem é bem-sucedido no RFQ, não no cais. Nomeie o grau, nomeie a norma, nomeie a classe SN, nomeie o sistema de junta, e o contêiner que chega é o contêiner que você pediu. Pule qualquer um deles e a interpretação mais barata do fornecedor vence.

O próximo passo leva dez minutos. Construa a folha de especificações a partir da lista de verificação acima e envie para a IFAN. A cotação volta com a contagem de carga por tamanho por escrito. As amostras vêm primeiro, o certificado de lote viaja com a mercadoria, e a fábrica faz isso desde 1993.

Perguntas Frequentes
