Tipos de válvulas de compuerta: NRS, OS&Y y asiento elástico explicados
Tipos de válvulas de compuerta explicados por vástago y asiento: NRS frente a OS&Y, asiento elástico frente a metálico, más los datos de prueba de estallido AWWA y los valores de par EN 1074 que los compradores necesitan.
Pregunte a diez proveedores por una "válvula de compuerta" y obtendrá diez productos diferentes. La palabra describe una familia, no un número de pieza. Dentro de esa familia, tres decisiones realmente cambian lo que llega a la obra: si el vástago se eleva fuera de la válvula o permanece fijo (OS&Y frente a NRS), si la cuña sella metal contra metal o contra caucho (asiento resiliente versus asiento metálico), y de qué está fundido el cuerpo. Esas tres decisiones determinan si la válvula puede enterrarse, si un jefe de bomberos la aceptará, y si aún sellará dentro de quince años.
Conclusiones clave
- NRS vs OS&Y es una compensación entre espacio e indicación, no una compensación de calidad. Ambos aparecen dentro de las mismas normas: ANSI/AWWA C509 y C515 cubren tanto el vástago no ascendente como el arreglo de tornillo exterior y yugo.
- El servicio contra incendios quiere OS&Y por una razón documentada. NFPA 13 requiere una válvula indicadora listada en cada fuente de suministro de agua, y las válvulas de control indicadoras listadas no deben cerrarse en menos de 5 segundos a la velocidad máxima de operación.
- El asiento resiliente supera al asiento metálico en dos defectos específicos: los asientos metal contra metal tienen una fuga permitida de fábrica que empeora con el tiempo, y el contacto de sellado metal contra metal produce fricción y un alto par de operación.
- El material del cuerpo supera al espesor de pared. El hierro dúctil (ASTM A536 65-45-12) tiene al menos 65,000 psi de resistencia a la tracción frente a las 31,000 psi del hierro gris, más un 12% de elongación mínima: el hierro gris prácticamente no tiene capacidad de flexionarse antes de fracturarse.
- Una válvula de compuerta enterrada operada manualmente no es un dispositivo de ciclo de trabajo. EN 1074 requiere que las válvulas de aislamiento operadas manualmente estén diseñadas para solo 250 ciclos, frente a 2,500 para las motorizadas.
- IFAN suministra solo el extremo de pequeño diámetro en latón: roscado DN15–DN50. Por encima de aproximadamente DN65, esto se convierte en una compra de cuerpo de hierro para obras de agua de una fundición AWWA C509/C515 o EN 1171, no de nosotros. Ese límite se indica claramente a continuación.
Qué varía realmente entre los tipos de válvulas de compuerta
Una válvula de compuerta hace un trabajo: impulsa un elemento de cierre plano o en forma de cuña a través del orificio para cortar el flujo, y lo retrae completamente para abrir. Esa geometría es la razón por la que las válvulas de compuerta dominan el servicio de aislamiento: completamente abierta, la compuerta se asienta dentro del bonete y el orificio queda prácticamente sin obstrucciones, por lo que la pérdida de presión es casi nula y un pig o un hisopo puede pasar. También es la razón por la que las válvulas de compuerta son malas para la regulación: una compuerta parcialmente abierta se encuentra en la corriente de flujo, vibra y erosiona sus propias caras de sellado.
Dado ese trabajo compartido, la variación entre "tipos" se reduce a tres ejes independientes. Los compradores rutinariamente los colapsan en uno, lo que resulta en una especificación que describe una válvula que nadie fabrica. Los autores de la revisión de especificaciones de válvulas de compuerta del Journal AWWA de junio de 2023Journal AWWA nombran este fallo exacto: especificaciones que "incorporan características contradictorias de múltiples normas, requiriendo una válvula que puede que ni siquiera exista". nombre este fallo exacto: especificaciones que "reúnen características contradictorias de múltiples normas, exigiendo una válvula que puede que ni siquiera exista."
| Eje | Opciones | Lo que determina |
|---|---|---|
| Disposición del vástago | NRS / OS&Y (elevable) | Espacio libre vertical necesario, si la posición es visible, si puede enterrarse |
| Diseño del asiento | Elástico (cuña revestida de caucho) / asiento metálico | Estanqueidad a lo largo del tiempo, par de operación, tolerancia a partículas |
| Material del cuerpo | Latón / hierro dúctil / hierro fundido gris | Rango de tamaños disponible, resistencia a impactos y cargas de viga, norma aplicable |
Estos ejes son realmente independientes. Puede comprar una válvula de hierro dúctil NRS con asiento elástico, una válvula de hierro dúctil OS&Y con asiento elástico, o una válvula de hierro gris NRS con asiento metálico. Lo que no puede comprar razonablemente es una válvula OS&Y enterrada, y esa única incompatibilidad explica la mayor parte de la confusión en esta categoría. Si todavía está decidiendo entre una válvula de compuerta y otro tipo de cierre por completo, nuestra guía de tipos de válvula en toda la familia cubre esa capa; este artículo asume que ya ha elegido una válvula de compuerta.
NRS vs OS&Y: Dónde va el vástago
En una válvula de vástago no ascendente (NRS), las roscas del vástago engranan con la propia compuerta, dentro del cuerpo. Gire el volante o la tuerca de operación y el vástago rota en su lugar mientras la compuerta sube por la rosca. El vástago nunca se alarga. Nada sobresale. Desde fuera, una válvula NRS abierta se ve idéntica a una cerrada.
En una válvula de tornillo exterior y yugo (OS&Y), la parte roscada del vástago se encuentra fuera del límite de presión, en un yugo sobre el bonete. Gire el volante y el propio vástago viaja hacia arriba fuera del yugo a medida que la compuerta se abre. La longitud expuesta del vástago es el indicador de posición: completamente extendido significa completamente abierto, y puede leerlo de un vistazo desde cualquier punto de la sala de máquinas.
El punto que los compradores pasan por alto es que esto no es un sistema de niveles. Es una decisión de ubicación, y las normas lo tratan así. ANSI/AWWA C515 cubre válvulas de compuerta de asiento elástico de pared reducida con ambos vástagos no ascendentes y vástagos ascendentes de tornillo exterior y yugo, y ANSI/AWWA C509 hace lo mismo para la línea de pared completa. La disposición del vástago es una opción seleccionable dentro de una misma norma, no una norma separada ni un grado.
Donde las dos disposiciones realmente divergen es en el rango de tamaños disponible. Bajo C515, las versiones de vástago no ascendente van desde 3 pulgadas (75 mm) hasta 54 pulgadas (1350 mm) de diámetro nominal, mientras que las versiones OS&Y de vástago ascendente se detienen en 16 pulgadas (400 mm). Esa asimetría no es arbitraria: un vástago ascendente en una válvula de 36 pulgadas sería una columna enorme, vulnerable y costosa de rosca expuesta. Más allá de cierto diámetro, el mercado simplemente no las fabrica.
| NRS (vástago no ascendente) | OS&Y (vástago ascendente) | |
|---|---|---|
| Espacio libre vertical requerido | Ninguno más allá del volante | Aproximadamente un diámetro de bore de recorrido libre por encima del yugo |
| ¿Posición visible? | No — necesita un poste indicador separado o contar vueltas | Sí — el recorrido del vástago es la indicación |
| ¿Puede enterrarse? | Sí, con una arqueta y husillo de extensión | No — la rosca expuesta no puede enterrarse |
| Exposición de la rosca del vástago | Interior, en contacto con el medio | Exterior, seca pero expuesta a la atmósfera y a daños |
| Límite de tamaño (AWWA C515) | Hasta 54 pulg. (1350 mm) | Hasta 16 pulg. (400 mm) |
| Vivienda típica | Conducciones principales enterradas, montantes ajustados, cámaras de contadores | Montantes de rociadores contra incendios, salas de bombas, planta sobre rasante |
Una consecuencia merece ser explicada porque causa fallos reales en obra. Debido a que el vástago roscado de la válvula NRS vive dentro de la válvula, está permanentemente mojado por lo que fluye a través de la tubería. En agua tratada limpia, eso no es un problema. En agua que transporta arena, limo o química agresiva, esa rosca interna es el componente que se agarrota — y para cuando alguien lo nota, la válvula está enterrada bajo una carretera. Este es el argumento para invertir el dinero en los materiales internos de una válvula NRS en lugar de en una opción más elegante sobre rasante que la instalación nunca utilizará.
Por qué la protección contra incendios insiste en OS&Y
La preferencia del servicio de bomberos por OS&Y no es tradición. Está escrita en la norma de instalación, y tiene dos requisitos mecánicos distintos detrás que vale la pena separar, porque los contratistas satisfacen regularmente uno y fallan el otro.
El primero es indicación. NFPA 13, la norma para la instalación de sistemas de rociadores, requiere al menos una válvula indicadora listada en cada fuente de suministro de agua, en una ubicación accesible. Una válvula OS&Y satisface esto de manera inherente: la posición de su vástago es la visualización del estado. Una válvula de control de rociadores cerrada es la causa más común de que un sistema de rociadores falle en su rendimiento, por lo que la insistencia del código en una válvula cuyo estado se pueda leer de un vistazo es una respuesta directa a ese modo de fallo.
El segundo es velocidad de cierre, y este es el requisito que elimina silenciosamente las alternativas de cuarto de vuelta. NFPA 13 establece que las válvulas de control indicadoras listadas no deben cerrarse en menos de 5 segundos cuando se operan a la velocidad máxima posible desde la posición completamente abierta. Una válvula de compuerta de múltiples vueltas satisface esto por geometría — físicamente no se puede girar un volante a través de su recorrido completo en menos de cinco segundos. La regla existe para prevenir el golpe de ariete: detener una gran columna de agua de golpe genera una sobrepresión que puede romper tuberías y accesorios aguas abajo. Una válvula de cuarto de vuelta accionada por palanca en una tubería de incendios es un generador de golpe de ariete, por eso no se ven en esa posición.
Más allá de la válvula en sí, cómo la asegures cambia tu carga de inspección. La práctica común bajo NFPA 25 vincula la frecuencia de inspección al método de aseguramiento: las válvulas de control sin asegurar necesitan inspección semanal, las válvulas bloqueadas o selladas en posición abierta pasan a mensual, y las válvulas supervisadas electrónicamente con interruptor de manipulación se extienden a trimestral. Trata esos intervalos como el patrón de práctica general en lugar de una especificación para comprar, y confirma contra la edición actual de NFPA 25 para tu jurisdicción — pero la dirección del oficio es estable y vale la pena calcular el costo: un interruptor de manipulación es un costo único que compra una reducción permanente en mano de obra de inspección.
Trampa de especificación. "OS&Y" describe solo la disposición del vástago. No dice nada sobre si la válvula está listada para servicio contra incendios. Un listado (UL, FM o el equivalente local) es una certificación separada contra un régimen de prueba separado. Una válvula OS&Y sin ese listado no será aceptada en un sistema de rociadores, sin importar cuán correcto sea su vástago — y pedir a una fábrica que suministre "OS&Y, clasificada para incendio" sin nombrar el organismo de listado es cómo los compradores terminan con una válvula no certificada que se ve bien.
Asiento Resiliente vs. Asiento Metálico: La Decisión de Sellado
Las válvulas de compuerta con asiento metálico, fundidas en hierro gris, se han producido desde el siglo XIX. La revisión de Journal AWWA es contundente sobre las dos debilidades inherentes a ese diseño: los asientos metal-metal tienen una fuga permitida por el fabricante que empeora con el tiempo, y el contacto metal-metal a lo largo de las superficies de sellado produce fricción y pares de operación elevados.
Lea ese primer punto de nuevo, porque es el que sorprende a los compradores. Una válvula de compuerta con asiento metálico está permitida para tener fugas cuando es nueva. No es un defecto ni motivo de rechazo — la norma lo permite. Si su aplicación requiere un cierre hermético genuino para aislar antes de trabajar en una tubería en servicio, una válvula con asiento metálico nunca le daría eso, y ninguna presión del proveedor cambiará la física.
El diseño de asiento resiliente aborda ambas debilidades con un solo cambio: una cuña monolítica recubierta de caucho que es hermética y produce pares de operación más bajos. En lugar de una cuña metálica que muele contra los asientos metálicos del cuerpo, una cuña encapsulada en caucho se comprime contra el interior recubierto del cuerpo. Debido a que se deforma ligeramente, acomoda pequeñas partículas de arena e imperfecciones menores en la superficie de asiento en lugar de ser rayada por ellas.
Hay una consecuencia de segundo orden del diseño resiliente que casi nadie explica, y cambia cómo debe inspeccionar un envío entrante. En una válvula de compuerta con asiento resiliente, el recubrimiento interior del cuerpo sirve como la superficie de sellado de acoplamiento — la cuña de caucho sella contra el epoxi, no contra el hierro desnudo. El documento técnico de Val-Matic sobre recubrimientos para obras de agua lo establece directamente y señala que el recubrimiento también debe resistir abrasión y erosión bajo velocidades de fluido localizadas altas. También explica por qué los fabricantes europeos de válvulas de compuerta con asiento resiliente lideraron a toda la industria de válvulas hacia los recubrimientos epoxi desde la década de 1970, décadas antes de que las normas AWWA de válvulas de bola y mariposa de cuarto de vuelta adoptaran el epoxi como recubrimiento interior estándar en 2010.
La conclusión práctica: una discontinuidad en el recubrimiento en el área de asiento de una válvula de compuerta con asiento resiliente no es un problema de corrosión, es una falla de sellado. Cuando inspeccione una válvula entregada, la banda de asiento es donde un defecto de recubrimiento realmente le cuesta la función que compró. La mayoría de las inspecciones de entrada revisan las caras de las bridas y la pintura exterior, y nunca miran la banda de asiento.
Material del Cuerpo: Por Qué el Hierro Gris Perdió
La genealogía de las normas cuenta esta historia con claridad. La norma AWWA C500, correspondiente a la válvula de compuerta con asiento metálico, no recibió su designación actual hasta 1952, pero sus orígenes como primera norma estadounidense para válvulas de compuerta se remontan a 1913. Sus espesores mínimos de pared se basaron en gran medida en la experiencia, la aplicación y los métodos de fundición de hierro gris de la época, limitaciones que, según la propia evaluación de los autores, hacían que dichos espesores fueran "algo arbitrarios".
La norma ANSI/AWWA C509 se publicó en 1980, introduciendo el asiento resiliente en el mercado estadounidense. Pero aquí está el detalle que importa para quien compara especificaciones: los espesores de pared publicados en C509 se tomaron simplemente de la C500, lo que, como señalan los autores, hace que los espesores de C509 también sean arbitrarios. Las paredes gruesas en una válvula C509 son una práctica de fundición heredada, no una ingeniería calculada.
La norma C515 rompió esa herencia. Después de que Waterous Company comenzara pruebas de campo con una válvula de compuerta de hierro dúctil de pared reducida en 1985, la norma C515 se publicó en 1999 con espesores derivados de técnicas de ingeniería modernas, incluido el análisis de elementos finitos, además de la verificación del producto mediante pruebas de validación. El cambio de material es lo que hizo defendibles las paredes más delgadas: el hierro dúctil ASTM A536 Grado 65-45-12 tiene una resistencia a la tracción de al menos 65,000 psi, más del doble que los 31,000 psi del hierro gris (ASTM A126 Grado B), junto con un límite elástico mínimo de 45,000 psi y un alargamiento mínimo del 12%. El hierro gris, por el contrario, prácticamente no tiene capacidad de flexionarse antes de fracturarse.
Los compradores suelen rechazar las válvulas C515 argumentando que "la pared es más delgada". Dos hechos publicados contradicen ese reflejo. Primero, la diferencia es menor de lo que sugieren las tablas, porque las dimensiones publicadas en C509 incluyen una reducción permitida del 12.5% por tolerancia de fabricación, mientras que los espesores publicados en C515 son mínimos sin tolerancia inferior. Ajustado por eso, una válvula de 12 pulgadas se compara de la siguiente manera:
| Tamaño de válvula | AWWA C500 / C509 (pulg.) | AWWA C515 (pulg.) |
|---|---|---|
| 4 pulg. | 0.35 | 0.31 |
| 8 pulg. | 0.44 | 0.34 |
| 12 pulg. | 0.60 | 0.38 |
| 24 pulg. | 0.95 | 0.62 |
| 36 pulg. | 1.35 | 1.31 |
Espesor mínimo de pared ajustado por tolerancias negativas permitidas. Fuente: Journal AWWA, junio de 2023, Tabla 1.
Segundo —y esta es la evidencia que debería zanjar la discusión—, la pared reducida fue validada de forma destructiva. AMERICAN Flow Control perforó puntos de media pulgada de diámetro y un cuarto de pulgada de profundidad en zonas de alta tensión identificadas mediante análisis de elementos finitos en ambos diseños, simulando corrosión avanzada en el peor de los casos, y luego presurizó ambos hasta la falla.
| Variable | Válvula de hierro gris de 12 pulg. | Válvula de hierro dúctil de 12 pulg. |
|---|---|---|
| Presión de trabajo nominal | 200 psig | 250 psig |
| Pared sin perforar (promedio) | 0.70 pulg. | 0.44 pulg. |
| Pared perforada (promedio) | 0.45 pulg. | 0.19 pulg. |
| Presión de falla | 850 psig | 1,200 psig |
| Modo de falla | Fractura a lo largo de los puntos perforados | Empaquetadura de bonete expulsada |
Fuente: Journal AWWA, junio de 2023, Tabla 2, "Fractura Relacionada con la Presión Debida a Corrosión Simulada".
La válvula de hierro dúctil tenía menos de la mitad de pared comprometida que la de hierro gris y aun así soportó 350 psig más. Más importante aún, observe el modo de falla: la válvula de hierro gris se fracturada, mientras que la fundición dúctil nunca se rompió. Una flexión temporal del bonete permitió que la junta se deslizara fuera de su posición, y las piezas fundidas no sufrieron deformación permanente ni daños. Un modo de fallo te deja con una válvula rota bajo tierra; el otro te deja con una válvula que necesita una junta.
La prueba de carga de viga demuestra lo mismo para el caso de carga que realmente ve una válvula enterrada: asentamiento del suelo, estructuras y desalineación de tuberías. Se aplicó carga vertical hasta la fractura. La válvula de hierro gris estilo C509 se fracturó en la brida inferior de la válvula a 78,000 libras con menos de una pulgada de desplazamiento vertical. La válvula de hierro dúctil estilo C515 soportó 135,000 libras con aproximadamente 2 pulgadas de desplazamiento y nunca falló; en cambio, falló el sistema de tuberías, en la brida roscada. Si su terreno se mueve (terrenos ganados al mar, nivel freático estacional, carga de tráfico pesado), ese es el número que debería guiar la elección del material, no la tabla de espesores.
Lo que dice la norma EN 1074 sobre ciclos y par
Los compradores en mercados con normas EN tienen un conjunto diferente de números con los que trabajar, y dos de ellos son mucho más útiles para la adquisición que cualquier cosa en una hoja de datos típica.EN 1074-2:2000, la norma de aptitud para el uso de válvulas de aislamiento en suministro de agua, se publicó el 18 de abril de 2000 y fue modificada por A1:2004 en abril de 2004.
El primer número es número de ciclos de diseño, y replantea lo que realmente es una válvula de compuerta enterrada. Según la declaración publicada por AVK sobre el régimen EN 1074 contra el que certifica, las válvulas de aislamiento operadas manualmente deben diseñarse para 250 ciclos, mientras que las operadas eléctrica, hidráulica y neumáticamente deben diseñarse para 2,500. Ese factor de diez es la norma diciéndole claramente: una válvula de aislamiento enterrada operada manualmente no es un dispositivo de ciclo de trabajo. Si su filosofía de operación implica ejercitar cada válvula de la red trimestralmente durante veinte años, está planificando aproximadamente 80 ciclos de una vida de diseño de 250 ciclos en un componente cuya sustitución requiere excavar una carretera. Vale la pena señalar para comparar: AVK declara que diseña todas sus válvulas hasta DN1200 para 2,500 operaciones, aunque solo se requieran 250, lo cual es exactamente el tipo de pregunta sobre margen que debe plantear a cualquier proveedor en lugar de asumir.
El segundo número es el par máximo de operación (MOT), y es el que determina si su equipo puede cerrar realmente la válvula con las herramientas del camión. Para válvulas operadas manualmente sin dispositivo de accionamiento, la norma EN 1074 establece el MOT para válvulas de compuerta como 1 × DN newton-metros — por lo que una válvula de compuerta DN200 puede requerir hasta 200 Nm para operar. (Para válvulas de mariposa la cifra es plana: 125 Nm). Ese es un número de planificación concreto: te indica la longitud de la llave en T y la fuerza del operador o el reductor que necesitas en cada tamaño, antes de que alguien esté en una cámara descubriendo que la válvula no se mueve. AVK declara que prueba sus propias válvulas hasta 0,6 × DN según el tamaño, lo cual es una pregunta específica y comprobable para hacer a un proveedor: ¿cuál es su MOT real medido en este DN, no el límite de la norma?
Las presiones de verificación también merecen registrarse, porque son a las que debe hacer referencia una prueba de aceptación en fábrica: la prueba de envolvente se realiza a la mayor de PEA o 1,5 × PFA, y la prueba de asiento a una presión diferencial de 1,1 × PFA con agua.
Recubrimientos, contenido de plomo y cumplimiento para agua potable
Debido a que el recubrimiento del cuerpo es una superficie de sellado en una válvula de asiento resiliente, la especificación del recubrimiento es una especificación funcional, no un acabado. AWWA C550 la rige, cubriendo válvulas e hidrantes para servicio de agua, aguas residuales y agua recuperada en un rango de pH de 4 a 9. Los recubrimientos epóxicos califican para ese servicio mediante pruebas de inmersión de 90 días en todo el rango de pH a 158°F.
Aquí es donde muchas especificaciones de proyecto están silenciosamente sobre-escritas. Debido a que la geometría de la válvula de compuerta es intrincada y el recubrimiento uniforme es costoso de lograr y verificar, las normas de válvulas asociadas requieren solo un espesor mínimo de recubrimiento de 6 mils para válvulas de compuerta y 8 mils para válvulas de cuarto de vuelta — mientras que las especificaciones de proyecto y del fabricante típicamente requieren de 8 a 16 mils. La prueba de holiday (la prueba de voltaje que detecta poros) es igualmente un requisito opcional basado en la disposición del comprador a asumir el costo, no un paso de producción obligatorio. Si asumiste que cada válvula que llega a tu proyecto ha sido probada con holiday, casi con certeza no lo ha sido, a menos que lo hayas especificado y pagado.
El tipo de recubrimiento también tiene una consecuencia de programación que sorprende a los instaladores. El epoxi líquido seca para manipulación típicamente en 7 a 10 horas, pero la inmersión en agua puede requerir de 5 a 10 días adicionales de curado para asegurar la dispersión completa de los solventes. El epoxi fusionado (FBE) no requiere ese curado adicional, porque no se usan solventes. Si una válvula va a una línea que se cargará y probará a presión dentro de días después de la entrega, FBE no es una preferencia — es la que se ajusta al programa.
La trampa de la sustitución. Se advierte a los compradores en las normas de válvulas que especificar recubrimientos o materiales alternativos invalidará la certificación NSF 61 de la válvula. Si pides a una fábrica que cambie el recubrimiento para alcanzar un precio o un plazo, es posible que hayas anulado la certificación de agua potable que estás contractualmente obligado a entregar — y la fábrica no está obligada a señalarlo.
En cuanto al contenido de plomo, dos normas diferentes se confunden constantemente, y la distinción decide qué certificado debes exigir. Bajo la Sección 1417 de la Ley de Agua Potable Segura de EE. UU., "libre de plomo" significa un promedio ponderado de 0,25% de plomo calculado en las superficies en contacto con el agua de tuberías, accesorios de tubería, accesorios de fontanería y grifería, y 0,2% de plomo para soldadura y fundente. Tenga en cuenta que es un "promedio ponderado en las superficies en contacto con el agua", no un límite por componente, por lo que un conjunto conforme puede contener piezas individuales por encima del 0,25%.
Ese método de cálculo se encuentra en NSF/ANSI/CAN 372, que establece un límite sobre el plomo contenido en los materiales en contacto con el agua. La norma NSF/ANSI 61 es una prueba completamente diferente: establece límites para lo que migra al agua, medida exponiendo los productos al agua de prueba durante una inmersión de 14 días. Un proveedor que responde "sí, es NSF" sin especificar qué norma, o no está prestando atención o espera que usted no la preste. Para latón potable específicamente, el grado del material es la raíz de la respuesta, y lo cubrimos en detalle en nuestro análisis de CW617N y latón sin plomo.
Lo que IFAN realmente suministra — y dónde nos detenemos
Todo lo anterior describe el panorama completo de válvulas de compuerta, incluida la gama municipal enterrada. No suministramos la mayor parte de ella, y decirlo claramente le es más útil que una vaga insinuación de que podemos cotizar cualquier cosa.
IFAN fabrica válvulas y accesorios de latón de pequeño diámetro, además de sistemas de tuberías termoplásticas. Nuestra gama de válvulas de compuerta de latón es DN15–DN50 con extremos roscados BSP o NPT, en latón CW617N. Esa es la gama cubierta en nuestra guía de producto de válvulas de compuerta de latón.
No fabricamos válvulas de compuerta de hierro dúctil o hierro gris para obras hidráulicas. No producimos según AWWA C500, C509, C515 o EN 1171, y no suministramos la gama de válvulas municipales enterradas que esas normas rigen — que bajo AWWA C515 va desde 3 pulg. (DN80) hasta 54 pulg. (DN1350) en forma de vástago no ascendente. Si su proyecto necesita una válvula de compuerta de hierro con asiento de goma, bridada y de vástago no ascendente para una tubería de distribución, necesita una fundición de hierro con esas aprobaciones de norma específicas — no somos nosotros, y comprarla a un fabricante de válvulas de latón sería un error independientemente de quién la venda.
El punto práctico de transferencia se encuentra entre ambos. AWWA C509 y C515 comienzan ambos en 3 pulg. (DN80), y nuestra gama de latón termina en DN50. Eso deja DN65–DN80 como la banda donde un proyecto deja de ser una compra de válvula de latón y se convierte en una compra de válvula de hierro para obras hidráulicas. Ambos extremos de esa banda son hechos concretos; dónde exactamente cruza dentro de ella es una decisión de criterio sobre su línea y sus presiones, no una regla.
| Requisito | IFAN latón, DN15–DN50 | Hierro para obras hidráulicas, DN80+ |
|---|---|---|
| Montantes de edificio, aislamiento de ramales, conjuntos de contador | Mejor ajuste — roscado, compacto, apto para contenedor | Sobredimensionado e innecesariamente caro |
| Aislamiento de tubería principal enterrada | No para esto — clase de tamaño y tipo de extremo incorrectos | Correcto — NRS bridado, arqueta de válvula, husillo de extensión |
| Válvula de control para sistema de rociadores | No suministrada — no tenemos listado para servicio contra incendios | Correcto, de un fabricante listado UL/FM |
| Servicio potable de pequeño diámetro | Mejor ajuste — Cuerpo de CW617N; solicite una aleación sin plomo donde se aplique un límite de plomo | Aplica, pero no en estos diámetros |
| Contenedor de tamaños mixtos para un distribuidor | Mejor ajuste — MOQ un contenedor, tamaños mixtos aceptados | Raramente disponible mixto a esta escala |
En el lado de fabricación, lo que podemos respaldar en la gama de latón es real: la fábrica opera desde 1993, ocupa una instalación de 120,000 m² en Zhejiang, y cuenta con más de 30 líneas de extrusión automatizadas con moldeo por inyección propio, su propio taller de moldes y un laboratorio de pruebas ISO. Exportamos a más de 120 países y aceptamos un MOQ de un contenedor con tamaños mixtos. Nuestras normas declaradas — DIN 8077/8078, ISO 15874, CE, SGS, con SASO, SONCAP y NOM disponibles bajo petición — cubren las líneas de tuberías termoplásticas; no son certificaciones de válvulas AWWA o EN 1171 y no las presentamos como tales. El panorama completo está en nuestra documentación de certificación, y la gama actual se encuentra en el catálogo de productos.
¿Comprando válvulas de aislamiento de latón de pequeño diámetro a volumen de contenedor?
Para distribuidores, contratistas y equipos de adquisición de proyectos que abastecen válvulas de latón roscadas DN15–DN50 por contenedor, con tamaños mixtos en un solo pedido. Si su requisito es superior a DN65 o necesita un cuerpo de hierro AWWA/EN, se lo diremos en lugar de cotizarlo.
Ver la gama de válvulas de latónCómo elegir: cinco preguntas en orden
Trabaje estas en secuencia. Cada respuesta elimina opciones, y tomarlas fuera de orden es lo que produce las especificaciones contradictorias que describen los autores de AWWA.
1. ¿Se enterrará? Si es así, la decisión del vástago está tomada: NRS, porque un vástago OS&Y no se puede enterrar. Añada una caja de válvula y un eje de extensión al alcance ahora, no después.
2. ¿Alguien necesita leer su posición sin tocarla? Si es así — y en un sistema contra incendios el código lo requiere — necesita OS&Y o un poste indicador separado. Esta es la pregunta que decide si la visibilidad del vástago vale la pena.
3. ¿Necesita sellar herméticamente? Si es así, asiento resiliente, sin excepción. Las válvulas de asiento metálico tienen una fuga permitida cuando son nuevas, y empeora con el tiempo. No discuta esto con un proveedor; la norma está de su lado.
4. ¿Cuál es el diámetro? Por debajo de DN50, está en territorio de latón roscado. Por encima de DN80, está comprando un cuerpo de hierro según AWWA o EN, y la opción OS&Y desaparece por encima de 16 pulgadas bajo C515. Entre DN65 y DN80, decida deliberadamente en lugar de por hábito.
5. ¿Qué le harán el suelo y el agua? El suelo en movimiento aboga por hierro dúctil por su resistencia a la carga de flexión. El agua arenosa o agresiva aboga por examinar la rosca interna del vástago en una válvula NRS y la integridad del recubrimiento en la zona de asiento. Ninguno de estos aparece en una hoja de datos estándar, por lo que ambos deben preguntarse.
Un ejemplo práctico: un sitio, tres válvulas
Tome un bloque residencial de media altura en un nuevo desarrollo, alimentado desde una red municipal. Tres puntos de aislamiento, tres respuestas correctas diferentes — que es exactamente por qué "tipos de válvulas de compuerta" es una pregunta que vale la pena hacer correctamente.
La toma principal, DN150, enterrada bajo el camino de acceso. El enterramiento resuelve la cuestión del vástago: NRS. La carga de tráfico y una urbanización sobre terreno de relleno resuelven la cuestión del material: hierro dúctil según C515, basándose en la evidencia de carga de viga: 135,000 libras sin fractura frente a 78,000 libras hasta la fractura para hierro gris. Asiento resiliente, porque esta es la válvula que debe cerrarse de verdad antes de que alguien abra la tubería principal. Presión de trabajo nominal de 250 psig en esa clase. No es un producto IFAN; es una compra de fundición de hierro.
La válvula de control de la columna de rociadores, DN100, en la sala de bombas. Sobre el suelo y sujeta a código: OS&Y, listada e indicadora, según el requisito de NFPA 13 de una válvula indicadora listada en cada fuente de suministro. De accionamiento múltiple por necesidad: no debe cerrarse en menos de 5 segundos. Instale un interruptor de manipulación y el intervalo de inspección pasa de semanal a trimestral según la práctica común de NFPA 25, lo que amortigua rápidamente el interruptor en un edificio gestionado. Tampoco es un producto IFAN, porque no tenemos listado para servicios contra incendios.

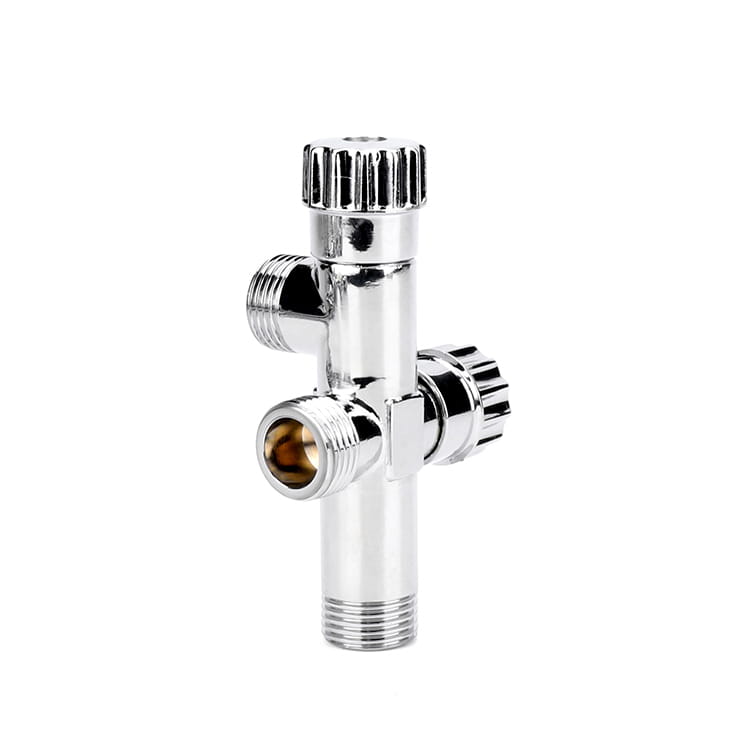

Las válvulas de aislamiento de las derivaciones de los apartamentos, DN20 y DN25, en conductos de servicio. Pequeño diámetro, roscadas, para agua potable, y hay cientos de ellas. Latón CW617N, roscas BSP, vástago no ascendente porque el conducto no tiene espacio libre y nadie lee las posiciones de las válvulas en una columna de servicio de todos modos. Esta es la parte IFAN del trabajo, y en esa cantidad, el hecho de que tamaños mixtos se envíen en un solo contenedor importa más al comprador que cualquier especificación individual en la hoja.
Un sitio, tres válvulas, y lo único que comparten es la palabra "compuerta". Si un proveedor ofrece cotizar las tres desde un solo catálogo sin preguntar cuál está enterrada y cuál está en la tubería de incendios, eso le dice algo útil sobre el proveedor. Para la comparación un nivel más arriba — si una válvula de compuerta es incluso el tipo de cierre correcto en cada uno de estos puntos — consulte nuestra comparación entre válvula de bola y válvula de compuerta.
Conclusión
Los tipos de válvulas de compuerta se resuelven en tres elecciones independientes, no en una escala de calidad. NRS u OS&Y se decide por si la válvula está enterrada y si alguien debe leer su posición. Asiento resiliente o metálico se decide por si se necesita un cierre real, y la fuga admisible publicada en asientos metálicos toma esa decisión por la mayoría de las aplicaciones de agua potable. El material del cuerpo se decide por lo que el suelo y el agua harán durante décadas, con la evidencia de carga de viga y estallido del hierro dúctil apuntando claramente en una dirección.
Si su requisito se encuentra en latón roscado DN15–DN50, eso es lo que fabricamos y estaremos encantados de cotizarlo. Si se encuentra por encima de DN65 en cuerpo de hierro, cómprelo de una fundición de obras hidráulicas — preferimos decírselo ahora que después de que el contenedor zarpe.
Preguntas frecuentes
¿Es OS&Y mejor que NRS?
No — resuelven problemas diferentes. Ambos están cubiertos dentro de los mismos estándares (AWWA C509 y C515 incluyen ambos arreglos). OS&Y da indicación de posición visible sobre el suelo; NRS no necesita espacio libre y puede enterrarse. Una válvula OS&Y enterrada es simplemente incorrecta, no premium.
¿Se puede usar una válvula de compuerta para regular el flujo?
No. Una compuerta parcialmente abierta permanece en la corriente de flujo, vibra y erosiona sus propias superficies de sellado, y el daño es permanente. Las válvulas de compuerta son dispositivos de aislamiento: completamente abiertas o completamente cerradas. Utilice una válvula de globo o de control para la regulación.
¿Por qué las válvulas de compuerta con asiento metálico tienen fugas?
Porque la norma lo permite. Los asientos metal-metal tienen una fuga admisible del fabricante que empeora con el tiempo, y el contacto metal-metal también genera un mayor par de operación. Los diseños con asiento resiliente se introdujeron específicamente para solucionar ambos problemas.
¿Cuántos ciclos de operación está diseñada para soportar una válvula de compuerta enterrada?
Según EN 1074, las válvulas de aislamiento operadas manualmente deben estar diseñadas para 250 ciclos, frente a los 2.500 ciclos para válvulas operadas eléctrica, hidráulica o neumáticamente. Las válvulas enterradas operadas manualmente no son dispositivos de ciclo de trabajo: planifique los programas de ejercicio en consecuencia.
¿Qué par se necesita para operar una válvula de compuerta DN200?
EN 1074 establece un par máximo de operación para válvulas de compuerta operadas manualmente sin dispositivo de accionamiento de 1 × DN newton-metros, por lo que DN200 permite hasta 200 Nm. Eso es un límite máximo: solicite a su proveedor el valor medido para su tamaño.
¿IFAN suministra válvulas de compuerta AWWA C509 o C515?
No. IFAN fabrica válvulas de compuerta de latón en DN15–DN50 con extremos roscados BSP o NPT en latón CW617N, además de sistemas de tuberías termoplásticas. No producimos válvulas de hierro para obras hidráulicas según AWWA C500/C509/C515 o EN 1171, y no suministramos la gama municipal enterrada de DN80+.
¿Qué espesor de recubrimiento debo especificar para una válvula de compuerta con asiento resiliente?
Las normas asociadas a válvulas requieren solo un mínimo de 6 mils para válvulas de compuerta, mientras que las especificaciones de proyecto y del fabricante suelen estar entre 8 y 16 mils. Las pruebas de holiday son opcionales a menos que las especifique. En una válvula con asiento resiliente, el recubrimiento es la superficie de sellado, así que especifique deliberadamente la banda de asiento.
¿NSF 61 es lo mismo que NSF 372?
No. NSF/ANSI/CAN 372 limita el plomo contenido en los materiales en contacto con el agua, utilizando el cálculo de promedio ponderado del 0,25%. NSF/ANSI 61 limita lo que migra hacia el agua, medido durante una prueba de inmersión de 14 días. Pregunte a los proveedores cuál de ellos cubre su certificado.
