اختيار صمامات العزل للمبنى: أي مستوى يغلق ماذا

يذكر قانون السباكة الدولي ثمانية مواضع في المبنى تتطلب صمامًا كامل الفتح، وثلاثة فقط حيث يكفي صمام إغلاق عادي. معظم جداول الصمامات لا تميز بين ذلك أبدًا. فهي تدرج "صمام عزل" مقابل كل فرع في مخطط العمود الرأسي وتترك للمقاول أن يقرر ما يصل إلى الموقع — وهكذا ينتهي صمام مقيد عند قاعدة عمود يخدم تسعة طوابق.

تربط هذه الصفحة العزل بالمبنى بدلاً من كتالوج الصمامات. خمس طبقات، من دخول الخدمة وصولاً إلى محبس التركيبات: أي بند في الكود يضع صمامًا في كل طبقة، وما النوع المناسب هناك، والسؤال الذي يطرحه مدير المرافق فعليًا — كم من المبنى يفقد الماء عند إغلاقه.

صمام العزل مقابل صمام الإغلاق: التمييز في الكود الذي يحدد جدولك

"صمام العزل" هو وصف وظيفي، وليس فئة منتج. يقسم الكود هذه المهمة إلى قسمين، والانقسام هو حيث تبدأ أخطاء المواصفات.

القسم 606.1 من قانون السباكة الدولي يغطي الصمامات كاملة الفتح — الصمامات التي يترك وضع فتحها مجرى الماء غير مقيد بشكل أساسي. يسمي ثمانية مواضع:

1. أنبوب خدمة المياه للمبنى من مصدر المياه العام، بالقرب من الرصيف.
2. أنبوب توزيع المياه عند مدخل الهيكل.
3. جانب التفريغ من كل عداد مياه.
4. قاعدة كل عمود مياه، في المباني غير السكنية متعددة الأسر المكونة من طابقين أو أقل وغير السكنية لعائلة واحدة أو عائلتين.
5. أعلى كل أنبوب تغذية مياه هابط، في المباني غير السكنية لعائلة واحدة أو عائلتين.
6. مدخل كل أنبوب إمداد مياه إلى وحدة سكنية، باستثناء ما يغذي تركيبات مفردة مزودة بصمامات إيقاف فردية.
7. أنبوب إمداد المياه إلى خزان مياه جاذبية أو مضغوط.
8. أنبوب إمداد المياه إلى كل سخان مياه.

القسم 606.2 يغطي صمامات الإغلاق، والقائمة أقصر بكثير. ثلاثة مواقع: إمداد التركيبات لكل تركيبات سباكة (باستثناء أحواض الاستحمام والدش في مساكن عائلة واحدة أو عائلتين، وباستثناء وحدات النوم الفردية المزودة بالفعل بصمامات إغلاق للوحدة في الفنادق والموتيلات والمباني المماثلة)؛ وأنبوب إمداد المياه لكل حنفية خارجية؛ وأنبوب إمداد المياه لكل جهاز أو معدات ميكانيكية.

اقرأ القائمتين جنبًا إلى جنب وسيظهر المنطق:

كل موقع في 606.1 يقع على أنبوب يغذي أنابيب أخرى. كل موقع في 606.2 يقع في نهاية مسار، يغذي شيئًا واحدًا. هذه هي القاعدة بأكملها. التوزيع يحصل على صمام فتح كامل؛ والإنهاء يحصل على صمام إيقاف.

السبب هيدروليكي، ليس بيروقراطيًا. الصمام على خط التوزيع الرئيسي يظل مفتوحًا طوال عمره الافتراضي باستثناء بضع ساعات كل عقد، لذا فإن أي تقييد يقدمه هو ضريبة دائمة على كل تركيبات في اتجاه مجرى النهر — تُدفع كل يوم، إلى الأبد، لشراء لا شيء. صمام الإيقاف للتركيبات يقيد حوضًا واحدًا، ومهوية الحوض نفسه تقيده أكثر بكثير.

عندما يتوقف "العزل" و"الإيقاف" عن كونهما قابلين للتبادل

تختلف المصطلحات حسب السوق. تميل الممارسة البريطانية والأوروبية إلى قول صمام إيقاف أو صمام خدمة؛ الكود الأمريكي الشمالي يقول فتح كامل و إغلاق؛ المقاولون في كلا الجانبين يقولون صمام عزل لكل ذلك. عندما تعبر المواصفات الحدود، يسافر هذا الغموض معها.

الدفاع هو كتابة المتطلب، وليس الاسم المستعار. سطر يقول "صمام عزل، DN50" يمكن الوفاء به بأي شيء. سطر يقول "صمام فتح كامل وفقًا لـ IPC 606.1(4)، بقطر كامل، DN50" لا يمكن الوفاء به إلا بطريقة واحدة. إذا أخذت عادة واحدة من هذه الصفحة، فخذ تلك.

المستويات الخمسة للعزل في مبنى متعدد الطوابق وما يغلقه كل منها

الكود يخبرك أين تكون الصمامات مطلوبة. لا يخبرك كم يكلفك إغلاق واحد من شكاوى المستأجرين. هذا الحساب هو قرار التصميم الحقيقي، ويمتد عبر خمسة مستويات.

المستوى 1 — دخول الخدمة والعداد: المبنى بأكمله

تتطلب IPC 606.1 صمامات فتح كامل في ثلاث نقاط هنا: بالقرب من الرصيف على أنبوب الخدمة، وعند مدخل المبنى، وعلى جانب التفريغ من العداد. إغلاق أي منها يوقف المياه عن كل تركيبات الموقع.

يُستخدم هذا المستوى ربما مرتين كل عقد، وهذا بالضبط سبب فشله عند الحاجة. الصمام الذي لم يتحرك منذ ثماني سنوات هو صمام لم يتأكد أحد من أنه ما زال يتحرك.

المستوى 2 — قاعدة العمود وأعلى التغذية النازلة: عمود رأسي واحد

هذا هو المستوى الذي يفصل مخطط الأعمدة الكفؤ عن المخطط المهمل. تتطلب IPC 606.1(4) صمام فتح كامل عند قاعدة كل عمود مياه في المباني التي تتجاوز عتبة السكني المكون من طابقين؛ وتتطلب 606.1(5) صمامًا عند أعلى كل أنبوب تغذية نازلة في المباني غير السكنية لعائلة واحدة أو عائلتين.

بند التغذية النازلة هو ما تنساه المواصفات. في برج يُضخ فيه الماء إلى خزان سطحي ثم ينزل بالجاذبية، يكون أعلى التغذية النازلة هو نقطة العزل — والصمام في أسفل هذا الأنبوب لا يعزل شيئًا مفيدًا، لأن الجاذبية تُبقي العمود ممتلئًا فوقه.

تذهب بعض السلطات إلى أبعد من الكود النموذجي. تتطلب ماساتشوستس (248 CMR 10.14) أنه "يجب تركيب صمام كامل الفتح عند قاعدة كل عمود إمداد مياه عند خدمة تركيبات متعددة في طوابق فوق الطابق الأول"، وتضيف شرطًا لا ينص عليه كود IPC النموذجي: "يجب تركيب صمام تصريف أعلى كل صمام عمود." ويتطلب نفس القسم أن تكون صمامات الفروع التي تخدم تركيبات متعددة كاملة الفتح، وفي المباني متعددة الطوابق يجب تركيب صمام كامل الفتح عند أعلى كل أنبوب إمداد قبل نظام التعزيز.

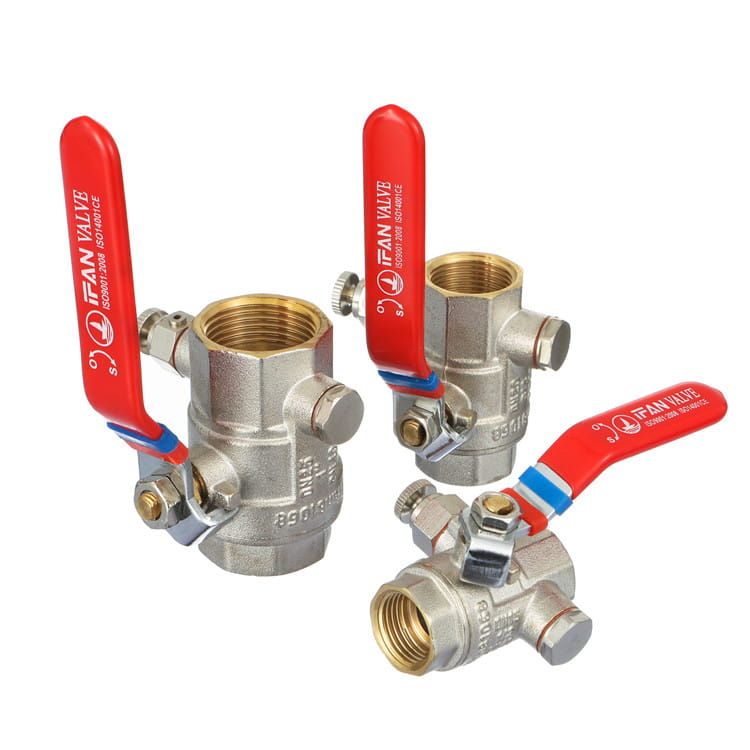

يستحق شرط التصريف هذا الاهتمام حتى حيث لا يكون إلزاميًا. العمود الذي يمكن إغلاقه دون تصريفه هو عمود لا يمكن العمل عليه — يجب أن يخرج الماء من الأنبوب قبل أن يتمكن المصلح من فتحه، وبدون نقطة تصريف يخرج من أدنى تركيبات، عادةً إلى شقة.

المستوى 3 — فرع الطابق أو المنطقة: طابق واحد

لا يفرض كود IPC النموذجي صمامًا عند كل نقطة انطلاق طابق؛ لكن التعديلات المحلية تفعل ذلك غالبًا. تتطلب فيلادلفيا P-810.3 أن "توضع صمامات منفصلة، يسهل الوصول إليها، عند قاعدة كل خط عمود، وعلى جميع الفروع إلى حنفيات خارجية، وعلى خزانات المياه الساخنة، وعلى إمدادات التركيبات."

حتى حيث لا يفرض أي بند ذلك، عزل مستوى الطابق عادةً ما يكون أفضل قيمة في الجدول بأكمله. إنه الفرق بين تسرب في الطابق 6 يعطل الطابق 6 فقط، ونفس التسرب يعطل العمود بأكمله من الطابق 1 إلى السطح.

المستوى 4 — دخول الوحدة السكنية: شقة واحدة

تتطلب المواصفة IPC 606.1(6) صمامًا كامل الفتح عند مدخل كل أنبوب إمداد مياه إلى وحدة سكنية، مع استثناء واحد: عندما يغذي هذا الأنبوب تركيبات مفردة مزودة بصمامات إيقاف فردية. عمليًا، لا ينطبق هذا الاستثناء تقريبًا في الأعمال السكنية، لأن الشقة تحتوي على مطبخ وحمام.

يؤدي هذا الصمام وظيفة مزدوجة. توصي الفقرة 7 من المواصفة EN 806-5:2012 بأنه "لتجنب الضرر المحتمل من المياه وفقدانها في حالة الغياب الطويل، ... يتم عزل النظام عند صمام الإمداد في الوحدات السكنية، وفي حالة الشقق، عند صمام الإيقاف في الأنبوب الداخل إلى الشقة." وهو نقطة العزل للصيانة ونقطة العزل التي يُطلب من القاطن استخدامها قبل رحلة طويلة — لذا فإن سهولة الوصول إليه ليست تفصيلًا.

المستوى 5 — صمامات التركيبات والأجهزة: مخرج واحد

يخضع هذا للمواصفة IPC 606.2، وليس 606.1: صمام إيقاف على كل إمداد تركيبات، وكل حنفية خارجية، وكل توصيلة جهاز أو معدات ميكانيكية. البناء الكامل التدفق غير مطلوب هنا، وتحديده يهدر المال عند أعلى عدد وحدات في المبنى.

اقرأ العمود الأوسط من الأسفل إلى الأعلى وستجد أن قاعدة التصميم تفرض نفسها: كل مستوى تستبعده يرفع عبء عمله إلى المستوى الأعلى، والمستوى الأعلى دائمًا له نطاق انقطاع أوسع. احذف صمامات فروع الطوابق وسيصبح تغيير حشية حنفية في الطابق السادس إيقافًا للعمود بأكمله. احذف صمامات مداخل الوحدات وسيصبح إيقافًا للطابق بأكمله لكل وحدة في ذلك المستوى.

جدول الصمامات: المستوى، الأساس الكودي، نوع الصمام ومتطلب التدفق

إليك الجدول الذي تنتجه هذه المستويات الخمسة. كُتب بحيث يمكن نقله إلى مستند مواصفات وتعديله وفقًا لسلطتك القضائية.

أي مواصفة تحكم فعليًا الصمام الذي تستلمه

بالنسبة للصمامات الكروية في مياه الشرب بالمباني، المرجع هو EN 13828 — "صمامات المباني. الصمامات الكروية اليدوية المصنوعة من سبائك النحاس والفولاذ المقاوم للصدأ لإمدادات مياه الشرب في المباني. الاختبارات والمتطلبات." تحقق من الإصدار.تم نشر BS EN 13828:2025 في 28 فبراير 2025 وحل محل BS EN 13828:2003، والذي تم سحبه الآن.لا يزال قالب المواصفات المكتوب قبل خمس سنوات يستشهد بالإصدار المسحوب، وكذلك تفعل الكثير من أدبيات الموردين.

يغطي النطاق الحالي DN 6 إلى DN 100 عند PN10 أو PN16، لدرجة حرارة توزيع قصوى تبلغ 65 درجة مئوية، مع السماح بارتفاعات عرضية تصل إلى 90 درجة مئوية لمدة أقصاها ساعة واحدة. هاتان الدرجتان هما ما يجب نقله إلى جدول الماء الساخن — فالصمام المؤهل وفقًا لهذا المعيار غير مؤهل للخدمة المستمرة فوق 65 درجة مئوية.

صمامات البوابة هي الفخ.EN 12288:2010 هو معيار صمامات صناعية — صمامات بوابة من سبائك النحاس للاستخدام العام، DN 8 إلى DN 500، بتصنيفات ضغط من PN 6 إلى PN 63 والفئات 150 و300. وهو ليس معيار أداء لمياه الشرب في المباني، وهو يقول ذلك بنفسه: بالنسبة للتطبيقات المحددة مثل مياه الشرب، يمكن استخدام الصمامات وفقًا لهذا المعيار "شريطة تلبية متطلبات معايير الأداء ذات الصلة"، وقد يكون موافقة الهيئة التنظيمية ذات الصلة مطلوبة.

لذا فإن عبارة "متوافق مع EN 12288" في مستند التقديم تجيب على سؤال لم تطرحه. بالنسبة لتطبيق مياه الشرب، تحتاج أيضًا إلى معيار الأداء، واعتمادًا على السوق، الموافقة التنظيمية — ومن الجدير التأكد من ذلك مع السلطة المحلية قبل قبول التقديم.

ما يجب التحقق منه قبل إرسال الجدول لعرض الأسعار

ستة فحوصات قبل أن يغادر الجدول مكتبك. كل فحص يسد فجوة قد يضطر المورد إلى تخمينها، والتخمين في مستند التقديم يصبح تغييرًا في الموقع:

• كل سطر يذكر الفتح الكامل أو الإغلاق التام، مع الإشارة إلى البند، وليس كلمة "عزل".
• كل سطر في الجانب الساخن يذكر درجة حرارة التشغيل مقابل الحد الأقصى المستمر البالغ 65 درجة مئوية وبدل الارتفاع العرضي البالغ ساعة واحدة / 90 درجة مئوية.
• كل معيار يحمل سنة إصداره — وEN 13828 تقرأ 2025، وليس 2003.
• أنابيب التغذية النازلة لها صمام في الأعلى، وليس فقط في الأسفل.
• صمامات الأنابيب الصاعدة لها نقطة تصريف، سواء كانت منطقتك تنسخ صياغة ماساتشوستس أم لا.
• تم تأكيد التبني المحلي.منطق المستويات هنا قابل للنقل؛ أرقام البنود ليست كذلك. تحقق من الكود المعتمد فعليًا في نطاق مشروعك — بالنسبة لمشاريع التصدير، تأكد من المتطلبات الحالية مع السلطة المحلية أو الاستشاري قبل الإصدار.

فيما يتعلق بالمادة، فإن السبيكة قرار منفصل عن المستوى، وهو قرار يستحق اتخاذه بعناية — ملاحظتنا حولنحاس CW617N الخالي من الرصاصيغطي المواضع التي تشتد فيها متطلبات إزالة الزنك ومحتوى الرصاص. إذا كنت تقوم بتسعير الجدول الزمني، فإن الدليل المرجعي لأسعار الصمامات يشرح ما يحدد السعر لكل وحدة. كما أن كتالوج المنتجات في الموقع يدرج فئة الصمامات النحاسية، وكلها من النحاس الخالي من الرصاص CW617N.

ما الذي يحدث خطأ بعد التسليم: الصمامات المخنوقة، وركود المياه، وقاعدة السبعة أيام

الجدول الصحيح المثبت بشكل صحيح لا يزال يتدهور، والمعيار التشغيلي الأوروبي محدد بشكل غير معتاد في هذا الشأن. EN 806-5:2012 يحكم تشغيل وصيانة تركيبات مياه الشرب داخل المباني، والعديد من بنوده تبدو وكأنها قائمة بالأشياء التي تخطئ فيها المباني فعليًا.

مفتوح بالكامل أو مغلق بالكامل — وليس في المنتصف أبدًا

تنص الفقرة 6 بوضوح: "يجب أن تكون صمامات الإغلاق وصمامات الخدمة دائمًا في وضع الفتح الكامل أو الإغلاق الكامل، ويجب تشغيلها على فترات منتظمة لضمان بقائها صالحة للعمل."

هناك متطلبان في هذه الجملة. الأول يحظر الخنق: الصمام ليس منظم تدفق، واستخدامه لضبط فرع يضع عنصر الإغلاق بشكل دائم في مسار التدفق حيث يتآكل. والثاني هو ما تتجاهله المباني — تشغيلها على فترات منتظمة. صمام العزل الذي لا يتم تمرينه أبدًا هو صمام حالتها مجهولة، واللحظة التي تكتشفها فيها هي اللحظة التي تحتاجها فيها.

يتعامل المعيار مع الصمام المغلق جزئيًا كخلل له أعراض. تسرد الفقرة 9.2 أسباب عدم كفاية إمدادات المياه، وأولها "صمامات الإغلاق غير مفتوحة بالكامل." وتسرد الفقرة 9.3 أسباب الضوضاء الزائدة، بما في ذلك "صمامات الإغلاق المعيبة أو غير المفتوحة بالكامل" والمطرقة المائية "الناتجة عن تركيبات سحب سريعة الإغلاق أو معيبة، أو صمامات غير مناسبة، أو تشغيل أو تركيب غير صحيح، أو تثبيت غير كافٍ." لذا فإن الصمام المخنوق في الطابق السادس يظهر مرتين في شجرة الأعطال: مرة كشكوى ضغط، ومرة كشكوى ضوضاء. وعادة ما تطارد المباني العرضين بشكل منفصل.

قاعدة السبعة أيام، ولماذا تخترقها برامج التشطيب

تحدد الفقرة 7 حدًا لا تتحقق معظم المشاريع من برامجها الخاصة مقابله: "التركيبات التي لن يتم تشغيلها خلال 7 أيام من اكتمالها أو التي تكون خارج الخدمة لأكثر من 7 أيام، يجب إما إغلاقها عند صمام إغلاق الإمداد وتفريغها أو يجب غسل المياه بانتظام."

فكّر في ما يعنيه ذلك في برج سكني. يتم اختبار ضغط السباكة وإكمالها طابقًا بعد طابق، ثم ينتظر المبنى التشطيبات والمصاعد والفحص والتسليم — عادةً ما يستغرق ذلك شهورًا. بموجب هذا البند، فإن المياه الراكدة في تلك الأنابيب ليست حالة محايدة: إما أن تُغلق وتُصفّى، أو تُغسل وفق جدول زمني. يذكر البند 9.1 السبب مباشرة، مشيرًا إلى أنه عندما يركد الماء وتنخفض درجة الحرارة عن حدود EN 806-2، "هناك خطر متزايد لنمو البكتيريا، مثلالليجيونيلا."

يحدد تصميم الطبقات مدى تكلفة الامتثال. مع وجود صمامات أرضية وصمامات دخول للوحدات، يمكنك تصريف القسم المكتمل وترك الباقي نشطًا. بدونها، يكون الخيار هو تصريف عمود كامل أو غسل كل نقطة سحب فيه.

يضيف البند نفسه حدًا زمنيًا أطول لجانب الخدمة: الأنابيب التي لا يتم تشغيلها فورًا بعد الإنجاز أو التي تُفصل مؤقتًا "يجب إغلاقها عند مصدر المياه الرئيسي"، وتلك غير المستخدمة "لمدة سنة أو أكثر، يجب فصلها عن مصدر المياه الرئيسي."

إعادة التشغيل دون إجهاد النظام

إعادة الفتح هي تسلسل، وليس مجرد إدارة مقبض. يتطلب البند 8 أن تكون صمامات الإيقاف "مفتوحة جزئيًا، بدءًا من صمام إيقاف الخدمة"، ثم يتم "تفريغ الأنابيب تمامًا من الهواء عن طريق فتح الحنفيات ببطء"، وبعد ذلك فقط تُفتح صمامات الإيقاف بالكامل وتُغسل الأنابيب. تخطي خطوة الفتح الجزئي على عمود تصريف كبير سيدفع عمودًا من الهواء والماء إلى الوصلات بسرعة.

بالنسبة للانقطاع القصير، يكون المعيار أكثر مرونة: فتح نقاط السحب الفردية بالكامل "لفترة قصيرة (حوالي 5 دقائق)" عادةً ما يكون كافيًا لتصريف المياه الراكدة.

الصمام الذي لا يمكنك الوصول إليه هو صمام لا تملكه

يتطلب البند 11 أن تكون المكونات التي تحتاج إلى فحص وصيانة منتظمة، "وجميع أدوات التحكم (مثل صمامات الإيقاف) سهلة الوصول للفحص والصيانة والتشغيل"، مع عدم "إعاقة الوصول بسبب البضائع المخزنة أو الأثاث أو الكسوة أو أغطية الأرضيات، إلخ."

كل هذه العوائق تظهر بعد التسليم، من شخص لا يعلم بوجود صمام هناك. تُغطى لوحات الوصول بالبلاط؛ وتتحول الأعمدة إلى مخازن. هذا يستحق التصميم ضده بدلاً من كتابته في دليل تشغيل وصيانة لا يقرأه أحد.

ما لا يقدمه لك المعيار

الملحق A من EN 806-5 معياري، ويحدد الجدول A.1 ترددات الفحص والصيانة الروتينية عبر 46 نوعًا من المكونات. بعض الأمثلة: الأنابيب، مرة واحدة سنويًا. مخفضات الضغط وفقًا لـ EN 1567، فحص مرة واحدة سنويًا وصيانة روتينية مرة واحدة سنويًا. مانعات التدفق العكسي مع منطقة ضغط مخفضة قابلة للتحكم وفقًا لـ EN 12729، فحص كل 6 أشهر وصيانة روتينية مرة واحدة سنويًا. صمامات عدم الرجوع غير القابلة للتحكم وفقًا لـ EN 13959، فحص مرة واحدة سنويًا مع استبدال كل 10 سنوات. عدادات المياه الباردة، فحص مرة واحدة سنويًا وصيانة روتينية كل 6 سنوات؛ عدادات المياه الساخنة، كل 5 سنوات.

لا يدرج الجدول A.1 ترددًا لصمامات الإيقاف أو العزل العادية.إن هذا الغياب يستحق الذكر بدلاً من التغاضي عنه، لأنه هو المكان الذي تدخل فيه الأرقام المختلقة إلى المواصفات. الحل الاحتياطي للمعيار نفسه هو البند 12: يتم تنفيذ الصيانة الروتينية لصمامات الإيقاف وفقًا لتعليمات الشركة المصنعة، ويطلب البند 6 بشكل مستقل تشغيلها على فترات منتظمة. اضبط الفترة وفقًا لوثائق الشركة المصنعة وتقييم المخاطر الخاص بك — كما يسمح المعيار أيضًا بتعديل الترددات حسب حجم الشبكة وتعقيدها، ونوع استخدام المياه، وقابلية تأثر المستخدمين، وما إذا كان التشغيل دائمًا أو موسميًا، بشرط تبرير أي انحراف وتوثيقه.

نقطة واحدة حول نوع الصمام تنتمي هنا، تُذكر كتوجيه وليس كرقم. نظرًا لأن صمام البوابة يغلق على إسفين يمر عبر مسار التدفق، فإن الممارسة التجارية ترى أنه أكثر عرضة للترسبات والحطام لمنع الإغلاق الكامل، بينما لا يحتوي صمام الكرة بربع دورة على ساق صاعدة يمكن أن تنحشر. هذا ميل موثق جيدًا وليس رقمًا مقاسًا، ولا يتجاوز الجدول أعلاه.

وهذا يفسر لماذا تناسب الأجهزة ذات ربع الدورة الطبقات التي يتم تشغيلها كثيرًا. بالنسبة للمقارنة نفسها، نتعامل معها مباشرة في مقارنة صمام الكرة النحاسي وصمام البوابة، وتغطي متغيرات صمام البوابة — NRS، OS&Y، ذات المقعد المرن — في أنواع صمامات البوابة.

الطلب وفقًا للجدول: مبنى واحد، خمسة أدوار للصمامات، شحنة واحدة

يخلق الجدول الزمني القائم على الطبقات مشكلة شراء بمجرد الانتهاء منه. يحتاج المبنى الواحد الآن إلى صمامات كاملة التجويف في الأقطار الأكبر عند الأنابيب الصاعدة، وصمامات متوسطة الحجم عند مداخل الوحدات، وصمامات إيقاف مدمجة في مئات التركيبات، وربما مشعبات صمامات عند فروع المناطق. أحجام مختلفة، ومقابض مختلفة، وكميات مختلفة — وبشكل تقليدي موردون مختلفون، لكل منهم حد أدنى خاص به.

ماذا تضع في البريد الإلكتروني الأول

أرسل الجدول نفسه بدلاً من قائمة الأحجام. يمكن للشركة المصنعة التي تقتبس من الطبقات أن تقترح مكونًا واحدًا حيث كتبت مكونين، ويمكنها الإشارة إلى أن الواجب خارج نطاق المعيار. لكل طبقة، حدد الأشياء الستة التي تحدد الاقتباس فعليًا:

• نطاق الحجم والكمية لكل طبقة — وليس إجمالي عدد الصمامات.
• فتح كامل أو إغلاق، مع مرجع البند.
• فئة الضغط ودرجة حرارة التشغيل، للساخن والبارد بشكل منفصل.

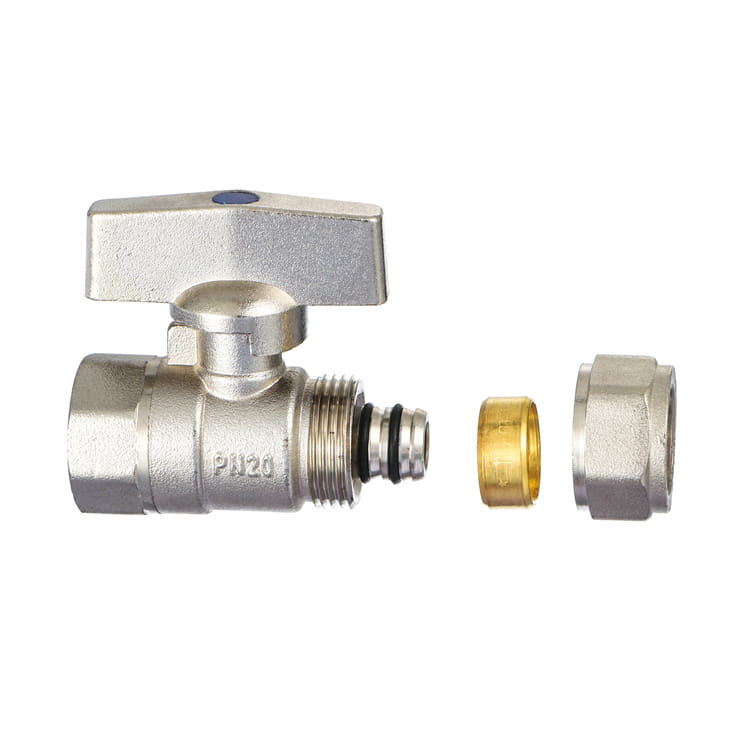

• نوع التوصيل لكل طبقة — ملولب، أو ضغط، أو انتقال إلى نظام الأنابيب المستخدم.
• المعيار والإصدار، بالإضافة إلى أي موافقة سوقية تتطلبها سلطتك القضائية.
• نوع المقبض والعلامات عندما يكون الوصول للصيانة أو مؤشر الموضع مهمًا.

الحدود الدنيا، والتحقق، وما يجب تسويته قبل شحن الحاوية

في IFAN، الحد الأدنى للطلب هو حاوية واحدة، ويمكن خلط المقاسات وخطوط الإنتاج فيها، مع الأنابيب والوصلات والصمامات والملحقات في نفس الشحنة. بالنسبة لجدول من خمس طبقات، هذا الهيكل أهم من سعر الوحدة: فهو ما يسمح لطلب واحد بتغطية المبنى بأكمله بدلاً من خمسة حدود دنيا منفصلة. يتم تسعير كل SKU وفقًا للجدول بدلاً من نشره كقائمة، والمدة المعلنة للعرض من المصنع هي 12 ساعة.

حدد مسار التحقق في نفس المحادثة، لأنه الخطوة التي تكتشف عدم التطابق بينما لا يزال الأمر غير مكلف. اسأل عن التحقق المادي المتاح لكل طبقة قبل الالتزام، واكتب ما تنوي فحصه — توافق الخيط مع نظام الأنابيب المحدد فعليًا، وعلامات الجسم، وخلوص المقبض في خزانة العمود الفعلي. يتم تحديد المهلة الزمنية لكل مشروع بناءً على مزيج المقاسات بدلاً من نشرها كرقم ثابت، لذا اطلبها بناءً على كمياتك الخاصة بدلاً من طلبها بشكل مجرد.

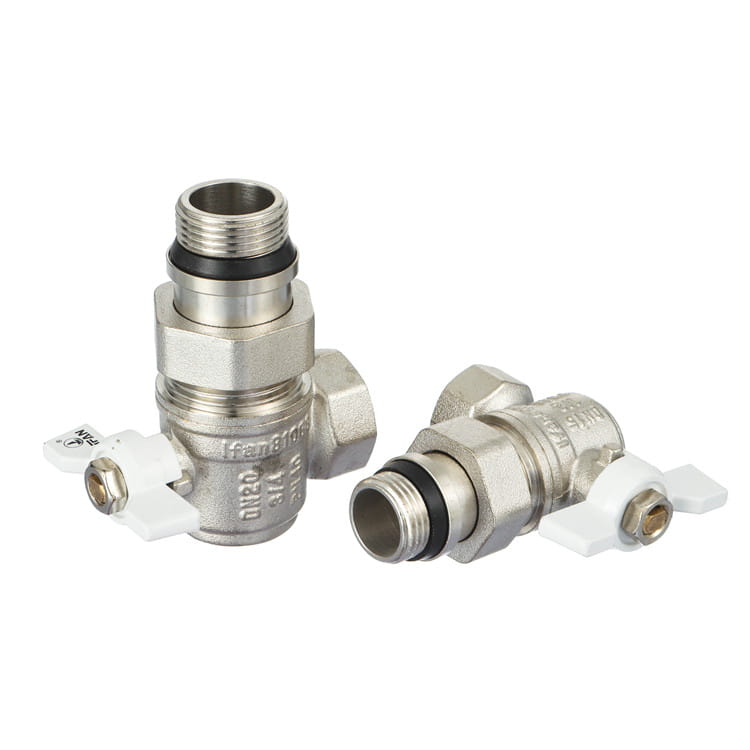

خطوتان للتحقق تستحقان التنفيذ قبل مغادرة الحاوية. تحقق من علامات الجسم مقابل ما طلبه الجدول — الحجم وفئة الضغط مصبوبان في الجسم، كما في الصمامات الموضحة أعلاه، بدلاً من ملصق مطبوع لا يتحمل غسلة واحدة. وأكد إصدار المعيار في الوثائق، لأن شهادة تستشهد بـ EN 13828:2003 تستشهد بوثيقة مسحوبة.

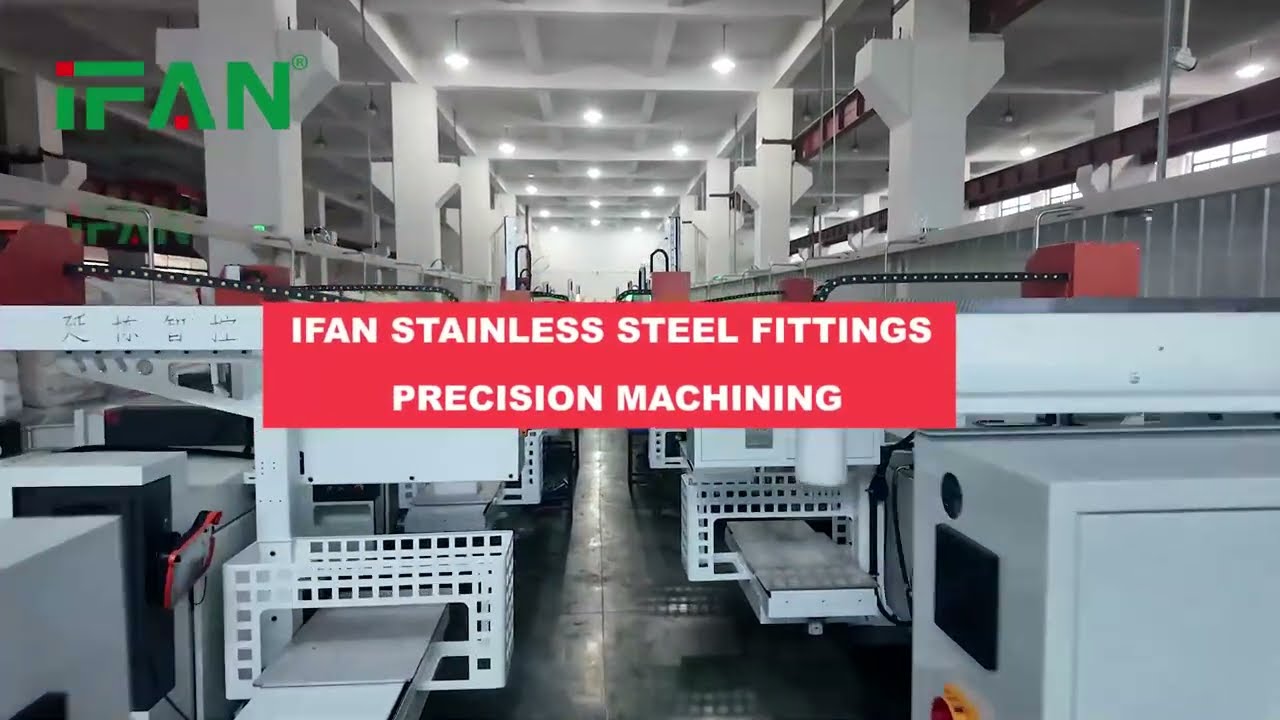

الشركة التي تقف خلف هذه النصيحة حول الجدول تصنع الأجهزة: IFAN تدير مصنعها منذ عام 1993، وتشغل منشأة بمساحة 120,000م² في تشجيانغ مع ورشة حقن وقوالب داخلية، وتصدر إلى أكثر من 120 دولة. أعمال تكوين الصمامات — بما في ذلك تكوينات الصمامات المخصصة في النحاس الخالي من الرصاص — تتم عبر جانب التصنيع والتصنيع الأصلي (OEM) من الأعمال.

كيف يتم تشكيل الجسم، ولماذا يحدد ما إذا كانت العلامة تعني شيئًا

كل ما سبق يفترض أن الصمام الذي يصل إلى الموقع يطابق علاماته. طريقة التشكيل هي ما يحدد ذلك. أجسام الصمامات النحاسية تُشكَّل على البارد ثم تُشغَّل بدقة: التشكيل يضغط البنية الحبيبية ويترك جسمًا كثيفًا، والتصنيع الذي يليه يحدد هندسة المقعد الذي يجب أن يطابقه عنصر الإغلاق. علامة DN أو PN المصبوبة في الجسم موثوقة فقط بقدر اتساق هذا المسار — وهذا هو السبب في أن علامة الجسم المصبوبة في النحاس المطروق تحمل وزنًا أكبر من الملصق المطبوع، ولماذا يستحق رؤية تسلسل الإنتاج قبل الموافقة على طبقة لن يتم إعادة توصيلها أبدًا.

أين تنتهي هذه الصفحة

تتوقف هذه المقالة عمدًا عند الطبقة. القرارات على المستوى الأدنى لها صفحاتها الخاصة: مقاسات صمامات الكرة النحاسية لاختيار DN داخل الطبقة، الوصلات ذات الحواف مقابل الملولبة لكيفية التقاء الصمام بالأنبوب في الأقطار الأكبر، و أنواع الصمامات بالنسبة للتشكيلة الأوسع التي تشمل أجهزة الضغط ومنع التدفق العكسي التي تتشارك في غرفة المعدات مع هذه الأجهزة.

جهازان من هذه الأجهزة يتفاعلان مع تصميم العزل الخاص بك ويستحقان القراءة جنبًا إلى جنب معه: صمام تخفيض الضغط يحتاج إلى عزل من الجانبين ليكون قابلاً للصيانة بالتكرار السنوي الذي يحدده الجدول A.1، ومانع التدفق العكسي يحمل متطلب فحص كل ستة أشهر مما يجعل التركيب المدفون مستحيلًا لتحقيقه.

خطواتك الثلاث التالية

1. قم بتحديد مخطط العمود الرأسي حسب المستويات، ثم اكتب نصف قطر الانقطاع بجانب كل صمام. أي مستوى يكون نصف قطر انقطاعه أوسع من العمل الذي سيخدمه هو صمام مفقود بمستوى أدنى.
2. أعد كتابة كل سطر "صمام عزل" كصمام فتح كامل أو إغلاق مع مرجع البند الخاص به، ومعياره بتاريخ الإصدار، ودرجة حرارة التشغيل.
3. تأكد من الاعتماد المحلي للبنود التي استشهدت بها، ثم أرسل الجدول الزمني للعرض كحزمة واحدة بدلاً من قوائم أحجام منفصلة.
